目录
第1章 基础知识
1.1 存取器
cpu是计算机的核心部件，它控制着整个计算机的运作进行计算。要想让一个cpu工作，就必须向他提供指令和数据。指令和数据在存储器中存放，就是内存。
1.2 指令与数据
在内存所磁盘中，指令和数据没有任何区别，都是二进制信息。
列如：内存中的二进制信息1000100111011000，计算机可以把它看作大小为89D8H的数据来处理，也可以将其看作指令mov ax,bx来执行
1000100111011000->89D8H(数据)
1000100111011000->mov ax,bx (程序)1.3 存储单元
存储器被划分成若干个存储单元，每个存储单元从0开始顺序编号，列如一个存储器有128个存储单元，编号0~127
计算机最小信息为bit，也就是一个二进制位
8 bit=1 Byte（一个字节）
一个存储器有128个存储单元，可存放128个Byte
1KB=1024B 1MB=1024KB 1GB=1024MB 1TB=1024G1.4 cpu对存储器的读写
存储器被划分成多个存储单元，存储单元从零开始顺序编号。这些编号可以看作存储单元在存储器中的地址。
cpu想要从内存中读取数据，首先要指定存储单元的地址。所以cpu在读写数据时还要指明，它要对那个器件进行操作，进行那种操作，是从中读取数据，还是写入
cpu想要进行数据的读写，必须和外部器件（芯片）进行信息交互
- 存储单元的地址（地址信息）
- 器件的选择，读或写的命令（控制信息）
- 读或写的数据（数据信息）

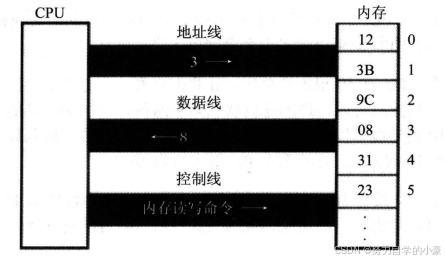

cpu从3号单元读取数据过程：
（1）cpu通过地址线将地址信息3发出。
（2）cpu通过控制线发出内存读命令，选中存储器芯片，并通知它，将要从中读取数据。
（3）存储器将3号单元的数据08通过数据线送入cpu
对应汇编指令：mov ax,[3]写入数据也类似的
1.5 地址总线

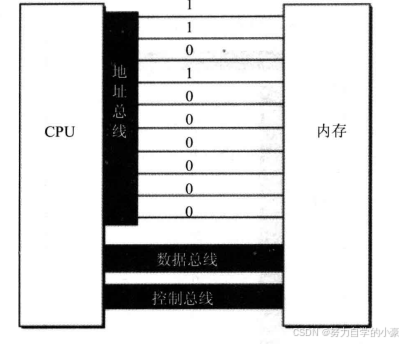

cpu通过地址总线来指定存储器单元的，所以地址总线上能传送多少个不同的信息，cpu就可以对多少个存储单元进行寻址
例如：一个cpu有10根地址总线，那么10根导线可以传送10个二进制数据，那么10个二进制数表示多少数据呢？2的10次方个。最小为0，最大为1023.
一个cpu有N根地址总线，则可以说这个cpu的地址总线宽度为N。这样的cpu最多可以寻2的N次方给单元
1.9 数据总线
数据总线的宽度决定了cpu和外界的数据传送速度。8根数据总线一次可以传送一个8位二进制数（1个字节）。16根则为2个字节
1.10 控制总线
其宽度决定了cpu对系统中其他器件的控制能力
第2章 寄存器
寄存器对信息进行存储，不同cpu寄存器个数，结构都不相同。
8086cpu有14个寄存器
寄存器：
AX,BX,CX,DX,SI,DI,SP,BP,IP,CS,SS,DS,ES,PSW2.1通用寄存器
AX,BX,CX,DX这四个寄存器通常用来存放一般性数据

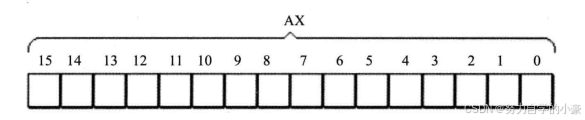

以AX为例：
一个16位寄存器可以存放16位数据
在8086cpu中寄存器可以分为两个独立使用的8位寄存器来用：
- AX可分为：AH和AL
- BX可分为：BH和BL
- CX可分为：CH和CL
- DX可分为：DH和DL

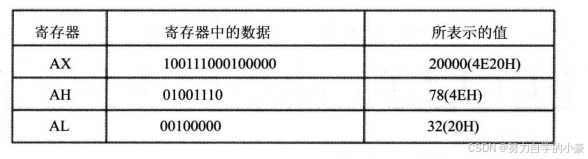

例如：
数据：18

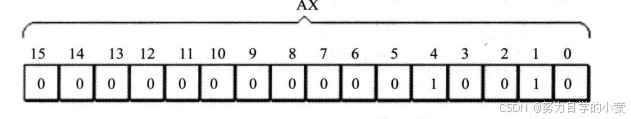

二进制表示：10010在AX中的存储：

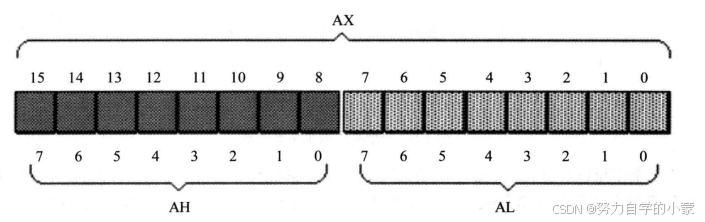

AX的低8位构成了AL寄存器，高8位构成了AH寄存器，两者可以独立使用
十六进制数的一位相当于二进制的四位，
如0100111000100000可以表示为：4（0100），E（1110），2（0010），0（0000）
4E20H（H表示为这数为十六进制数）2.2基本汇编指令
汇编指令
mov ax,18 将18送入ax中 ax=18
mov ah,78 将78送入ah中 ah=78
add ax,8 ax加上8 ax=ax+8
mov ax,bx 将bx数据送入ax中 ax=bx
add ax，bx 将ax和bx中的值相加，结果存入ax中 ax=ax+bx mov ax,4E20H ax=4E20H bx=0000H
add ax,1406H ax=6226H bx=0000H
mov bx,2000H ax=6226H bx=2000H
add bx,ax ax=8226H bx=2000H
mov bx,ax ax=8226H bx=8226H若add ax,bx ax为5412H，bx为6123H相加是什么结果呢
相加后ax数据为11535H，但ax寄存器只能存放16位，所以要将高位舍去（并不是真正丢弃了），所以ax中数据位1535H
2.3 物理地址
cpu访问访问内存空间时，要给出内存单元地址。每个内存单元在这个空间中都有唯一的地址，我们称为物理地址。
2.4 8086cpu给出2物理地址的方法

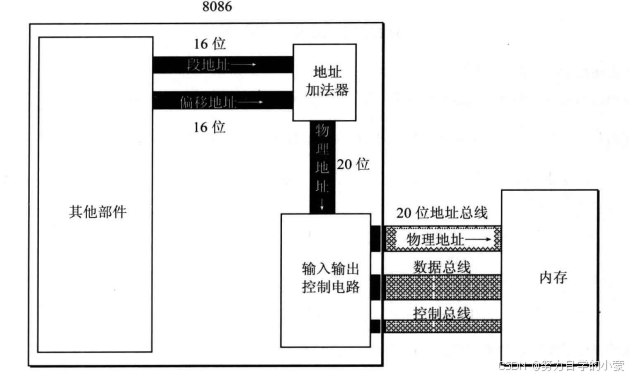

8086cpu有20位地址总线，可以传送20位地址，达到1MB寻址能力。其结构为16位结构，在内部一次性处理，传输，暂时存储的地址为16位。
所以cp
u采用了在内部用；两个16位地址合成的方法来形成一个20位的物理地址
- cpu提供了两个16位的地址，一个称为段地址，另一个被称为偏移地址
- 段地址和偏移地址一起送入称为地址加法器的部件
- 将两个16位地址合成一个20位的物理地址

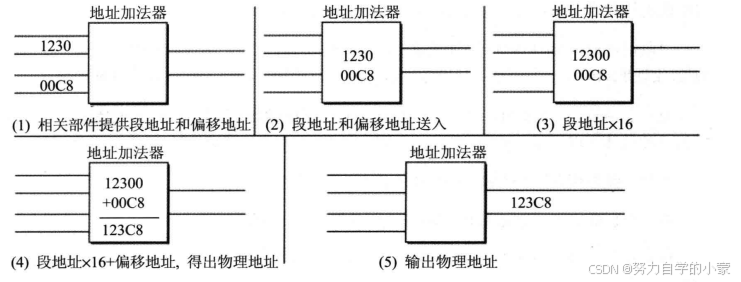

地址加法器：
物理地址=段地址*16+偏移地址
段地址*16的意思：
常用说法左移4位。
数据为2H，十进制为10B
左移位数 二进制 十六进制 十进制
0 10B 2H 2
1 100B 4H 4
2 1000B 8H 8
3 10000B 10H 16
4 100000B 20H 32
十六进制数2H左移4位为2*10=20H段地址*16+偏移地址=物理地址的本质含义：
cpu在访问内存时，用一个基础地址（段地址*16）和一个相对于基础地址的偏移地址相加，给出内存单元的物理地址
例如：段地址为200H，偏移地址为826H，则物理地址为2826H
2.5 段
内存并没有分段，段的划分来源于cpu，用“段地址*16+偏移地址=物理地址”的方法给出内存单元的物理地址，可以使得我们用分段的方式管理内存

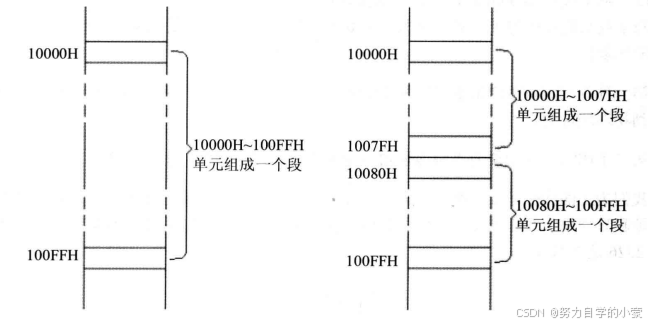

图上地址定义为10000H~100FFH组成一个段，该段的段地址为1000H，或者分成两个段一个段地址为1000H，另一个为1008H
注意：用段地址*16定位段的起始地址2，用偏移地址定位段中的内存单元
因为偏移地址为16位，16位地址的寻址能力位64KB，所以一个段的长度最大位64KB
2.6 段寄存器
CS，DS，SS，ES
- cs代码段
- ds数据段
- ss堆栈段
- es附加段

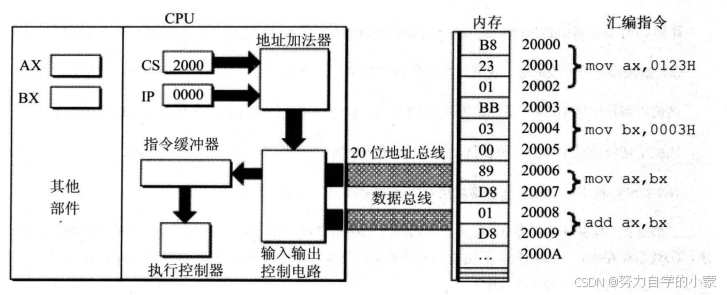

CS和IP
CS可以看作为段地址，IP看作为偏移地址 ，CS*16+IP，访问对应CS段中的IP位置的内存数据
修改CS和IP地址的指令
jmp 段地址:偏移地址
jmp 2AE3:3,执行后cs=2AE3H，ip=0003H，cpu将从2AE33H处读取数据若只想修改ip的内容
jmp 寄存器
jmp ax 执行前ax=1000H，ip=0003H，执行后ip=1000H第3章 debug的使用
Debug是一个调试工具，通常是操作系统的一部分，用于帮助程序员找出并修复代码中的问题。它提供了一组功能，允许程序员逐步执行程序、观察寄存器和内存中的数据，以及检查代码的执行路径。Debug通常包括命令行界面，允许程序员输入各种命令以控制程序的执行
https://pan.baidu.com/s/1P76bEvHup1QjZoHs34OMsg?pwd=ac12 提取码: ac12
本章节要多动手实践操作
需要的软件：debug软件和DOSBox，建议在虚拟机中安装

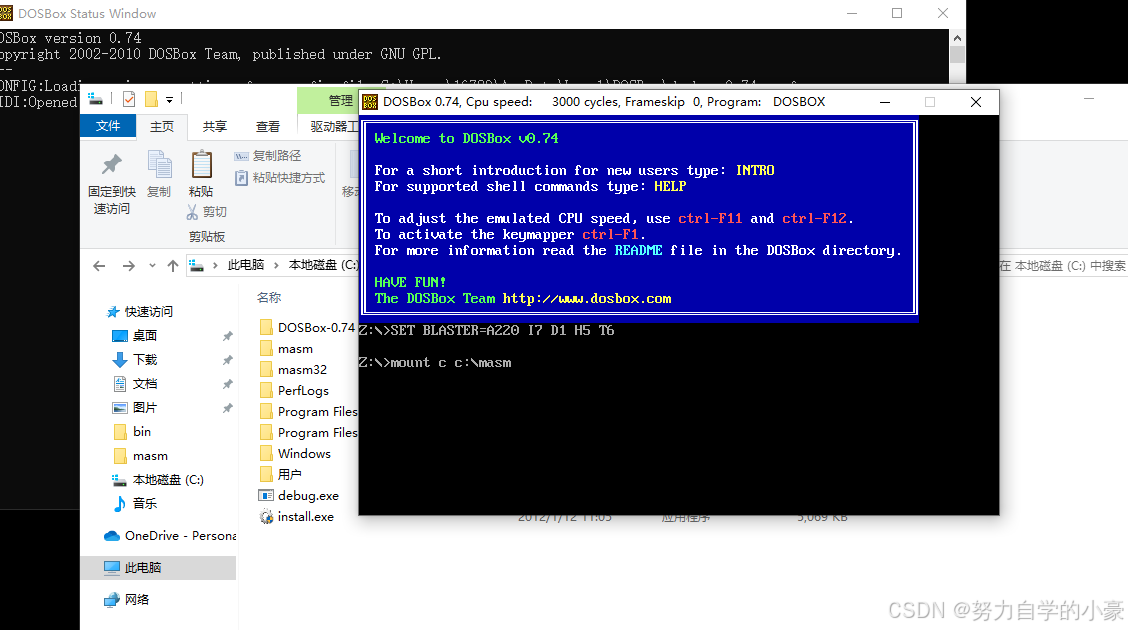

进入DOSBox，输入指令
mount c c:\masm的文件目录
c:
进入debug
- R命令查看，改变cpu寄存器内容
- D命令查看内存中的内容
- E命令改写内存中的内容
- U命令将内存中的机器指令翻译成汇编指令
- T命令执行一条机器指令
- A命令以汇编指令的格式在内存中写入一条机器指令
3.1 R命令
内容均是以16进制来表示的
查看寄存器的内容

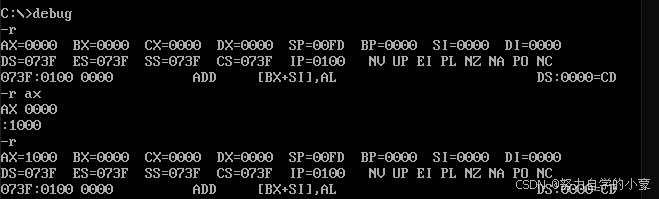

修改寄存器内容，指定寄存器ax改为1000H
3.2 D命令
查看内存中的内容

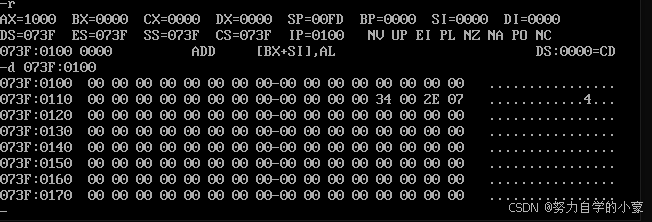

d 段地址:偏移地址查看cs:ip中的内容
可指定D命令查看的内容范围
d 段地址:偏移地址 结尾偏移地址
3.3 E命令
可以逐个修改某一地址开始的内存单元中的内容，以1000：10单元开始为例
输入后光标将会停在00.处提示输入想要写入的数据，有两种选择
- 输入数据，然后空格，即用输入的数据改写当前的内存单元
- 不输入数据，直接按空格键，则不对当前内存单元进行改写

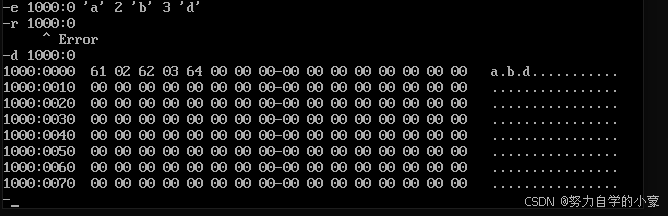

可以使用 E命令向内存中写入字符“a”,数值2，字符“b”，数值3，字符“d”
字符a，b，c是以ASCII码形式写入内存单元中
也可以写入字符串，字符串“a+b”等
3.4 U指令 与 T指令

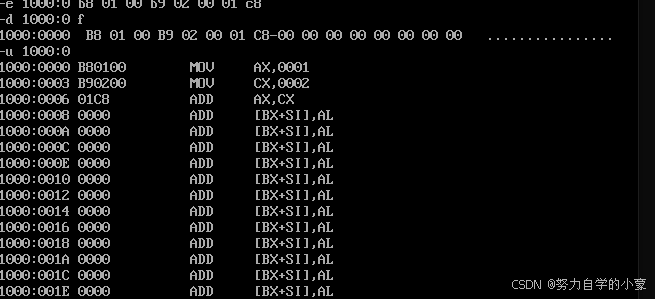

用e命令向地址1000:0开始写入数据，并用d命令查看1000:0到1000:000f的数据
如何查看写入的或内存中原有的机器码所对应的汇编指令？

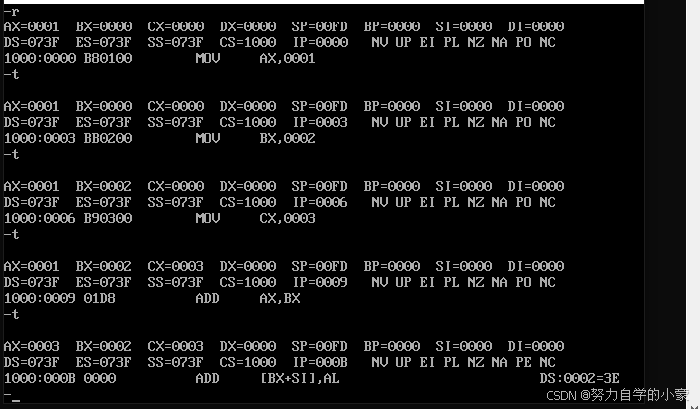

T执行一条汇编指令

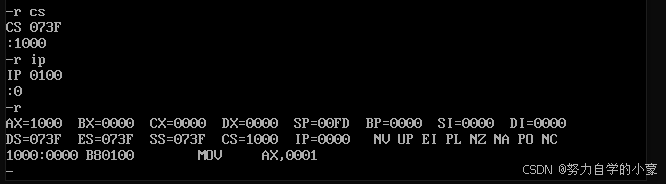

先使用r命令改变cs：ip的地址，使它指向对应的1000：0地址处
注意：cs为代码段

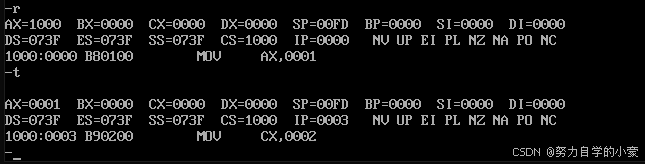

使用t命令执行汇编语句
注意ax的变化
B90200为汇编指令mov cx,0002的机器代码
3.5 A命令
以汇编指令的形式在内存中写入机器指令
在查看1000:0处的代码，并用t命令执行，注意多观察寄存器变化
第4章 寄存器（内存访问）
4.1 内存中字的存储
cpu中，用16位寄存器来存储一个字。高8位存放高位字节，低8位存放低位字节。在内存中存储时，由于内存单元时字节单元（一个单元存放一个字节），则要用两个地址连续的内存单元来存放，这个字的低位字节存放在低地址单元中，高字节在高地址中，例如有个数据为4E20H，高位为4E，低位为20，所以4E存放在偏移地址为0处，20存放在偏移地址为1处，构成了一个字单元
- 0地址单元中存放的字节型数据为20H
- 0地址字单元中存放的字节型数据为4E20H
4.2 DS和[address]
CPU要读写一个内存单元时，必须先给出这个内存单元的地址，在8080CPU中，内存地址由段地址和偏移地址组成的。8086CPU中有一个DS寄存器，通常用来存放数据的段地址。
mov ax,1000H
mov ds,ax
mov bx,[0]上面代码中将1000H送入ax寄存器中，并将再将ax的数据送入ds段地址中，此时ds的段地址为1000H，[0]为内存单元的偏移地址，将1000:0处的数据输入到bx中
注意：ds:1000H 写法是错误的，不能直接写入，需要通过通用寄存器间接传入
将ax的数据0023H送到ds段中偏移地址为0（1000：0）处
mov ax,1000H
mov ds,ax
mov ax,0023H

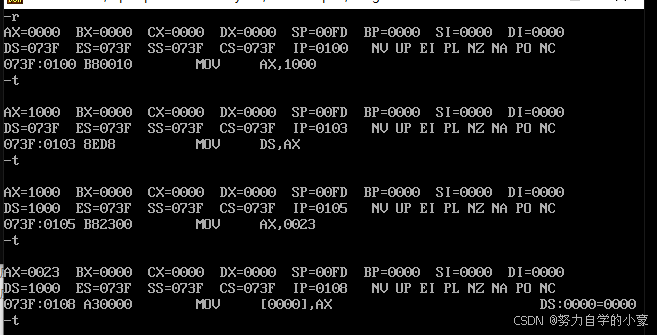

mov [0],ax我们直接进入debug中验证

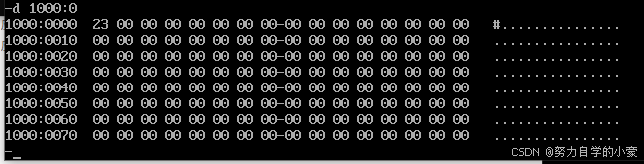

最后成功查找到ds段中数据
4.3 字的传送
使用mov指令在寄存器和内存之间进行字节型数据的传送。因为8086CPU是16位结构，有16根数据线，所以一次性传送16位的数据，即一次性传送一个字
mov bx,1000H
mov ds,bx
mov ax,[0] # 1000:0处的字型数据送入ax
mov [0],cx # cx中的16位数据送到1000:0处 例如：右图为内存情况
指令 执行后寄存器的内容 说明
mov ax,1000H ax=1000H 前两条命令目的是将ds设置为1000H
mov ds,ax ds=1000H
mov ax,[0] ax=1123H 1000:0处存放的字型数据送入ax
1000:1单元存放字型数据的高8位: 11H
1000:0单元存放字型数据的低8位: 23H
所以1000:0处存放字型数据为1123H
指令执行时，字型数据的高8位送入 ah，
低8位送入 al 中
mov bx,[2] bx=6622H 原理同上
mov cx,[1] cx=2211H
add bx,[1] bx=8833H
add cx,[2] cx=8833H4.4 栈
在这里，我们对栈的研究仅限于这个角度：栈是一种具有特殊的访问方式的存储空间，特殊在于，最后进入这个空间的数据，最先进入这个空间的数据，最先出去

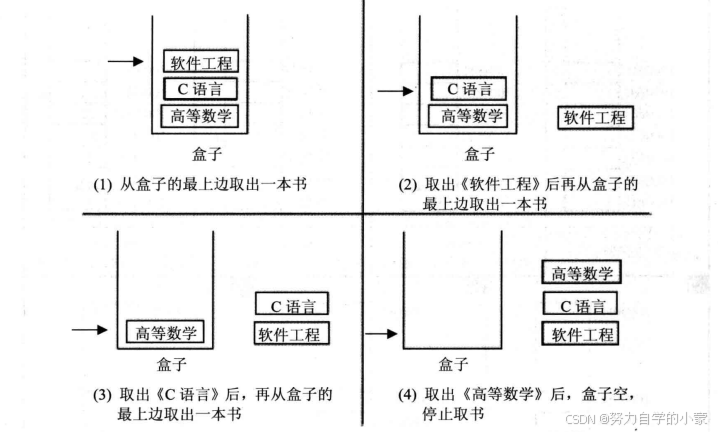

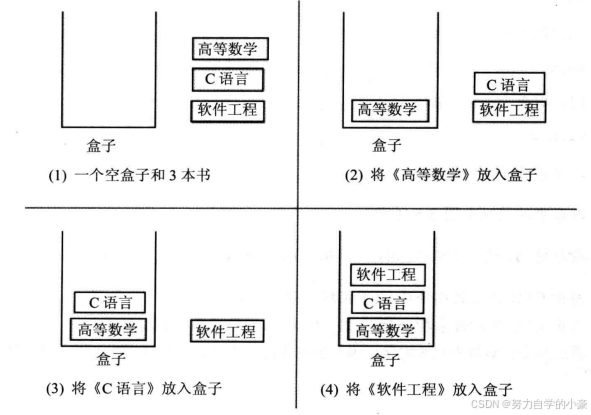

我们可以用一个盒子和3本书来描述这个栈的基本操作方式：
将三本书以高等数学，c语言，软件工程的顺序放入
那么如何取出呢？显然，如果要取出数据，那么就要从最上面开始依次取出
以程序化的角度来看，应该有一个标记这个标记一直指示着盒子最边上的书
如果说上面的例子中盒子就是一个栈，我们可以看出，栈有两个基本操作：入栈和出栈，入栈就是将一个新的元素放到栈顶，出栈就是从栈顶取出这一个元素（先进后出）
4.5 CPU 提供的栈机制
在8086cpu编程时候，可以将一段内存当作栈使用
它提供了入栈和出栈的指令，最基本的是PUSH（入栈），POP（出栈）
push ax 表示将寄存器ax中的数据送入栈中
pop ax 表示从栈顶取出数据送入ax

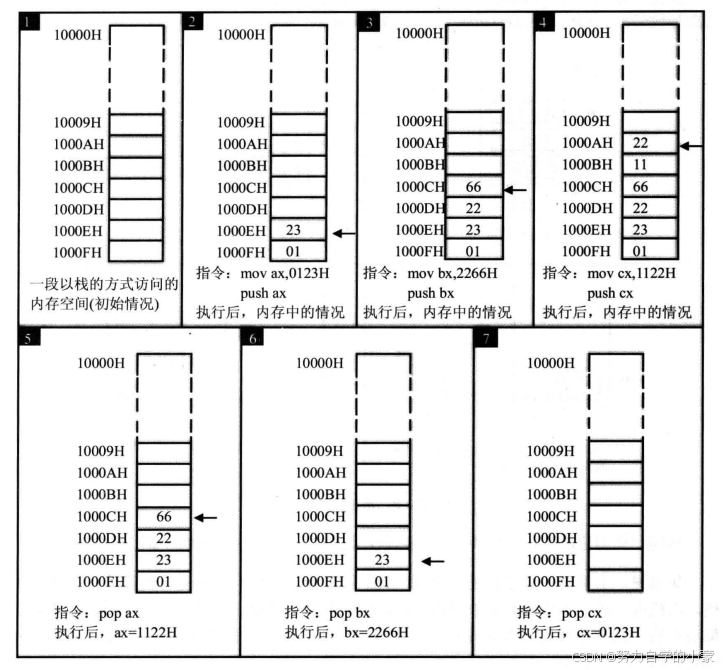

出栈和入栈操作都是以字为基本单位进行的下面举例说明，我们可以将10000H~1000FH这段内存当作栈来使用
其指令是: (注意：字型数据用两个单元存放，高地址单元存高8位，低地址单元存放低8位)
mov ax,0123H
push ax
mov bx,2266H
push bx
mov cx,1122H
push cx
pop ax
pop bx
pop cx那么CPU如何知道当前要执行的指令所在的位置呢？
答案是：CS：IP 中存放着段地址和偏移地址
问题是CPU如何知道栈顶的位置呢，显然也应当有相应的寄存器来存放栈顶的地址
段寄存器SS 和 寄存器 SP，栈顶的段地址存放在SS中，偏移地址存放在SP中
在任意时刻，SS:SP指向栈顶元素。push指令和pop指令执行时，CPU从SS和SP中得到栈顶地址

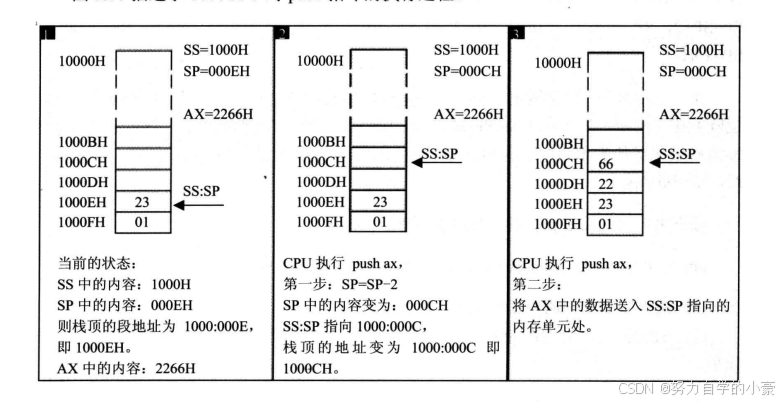

push ax的执行，由以下两步完成。
(1) SP=SP-2，SS:SP 指向当前栈顶前面的单元，以当前栈顶前面的单元为新的栈顶
(2) 将ax中的内容送入 SS:SP 指向的内存单元处，SS:SP 此时指向新栈顶
从图中我们可以看出，入栈时，栈顶从高地址向低地址方向增长

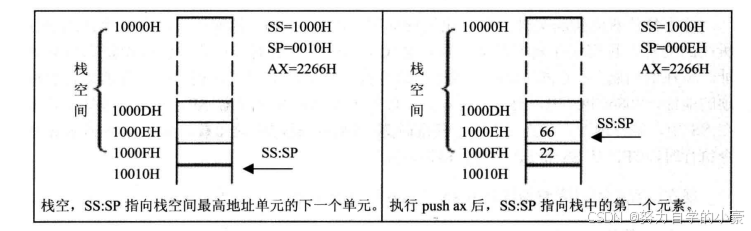

如果将10000H~1000FH这段空间当作栈，初始状态栈是空的，此时，
SS=1000H，SP=0010H
将10000H~10000F这段空间当作栈段，SS=1000H，栈空间的大小为16字节，栈最底部的字单元地址为1000:000E（注意：这里是字单元，一个字单元存放两个字节）任意时刻，SP:SP指向栈顶，当栈中只有一个元素时候，SS=1000H，SP=000E。栈为空，相当于栈中唯一的元素出栈，出栈后，SP=SP+2，SP原来为000EH，加 2 后 SP=10H，当栈为空时，SS=1000H，SP=0010H
换角度看，任意时刻，SS:SP指向栈顶元素，当栈为空时候，栈中没有元素，也就不存在栈顶元素，所以SS:SP 只能指向栈的最底部单元下面的单元，该单元的偏移地址为栈最底部的字单元的偏移地址 + 2 ，栈最底部字单元的地址为1000:00)E，所以栈空时，SP=0010H
接下来我们来描述pop指令的功能，例如pop ax
pop ax 与 push ax执行过程恰好相反
(1) 将SS:SP指向的内存单元处的数据送入ax中
(2) SP=SP+2, SS:SP 指向当前栈顶下面的单元，以当前栈顶下面的单元为新栈顶
4.6 push，pop指令
push 寄存器 ；将一个寄存器中的数据送入栈
pop 寄存器 ；出栈，用一个寄存器接收出栈的数据
push 段寄存器 ；将一个段寄存器中的数据送入栈
pop 段寄存器 ；出栈，用一个段寄存器接收出栈的数据
push 内存单元 ；将一个内存字单元处的字送入栈
pop 内存单元 ；出栈，用一个内存字单元接受出栈的数据
比如：
mov ax,1000H
mov ds,ax ; 内存单元的段地址要存放在ds中
push [0] ; 将1000：0处的字压入栈中
pop [2] ; 出栈，出栈的数据送入1000:2处第5章 第一个程序
5.1 基础：
我们来分析此段代码：
assume cs:code
code segment
mov ax,0123H
mov bx,0456H
add ax,bx
add ax,ax
mov ax,4c00H
int 21H
code ends
end1，伪指令
（1）
在汇编语言源程序中，包含两种指令，一种是汇编指令，一种是伪指令。
汇编指令前面我们了解过了，那么伪指令是什么呢？
XXX segment
...........
XXX ends
segment 和 ends是一对成对使用的伪指令，这是在写可被编译器编译的汇编程序时必须要用到的一对伪指令。segment 和 ends 的功能是定义一个段，segment说明一个段的开始，ends 说明一个段的结束。一个段必须有一个名称来标识格式为（段的名称可以自己命名）：
段名 segment
...........
段名 ends
在上面的程序中我们定义了一个段，段名称为" code" ，从这个段开始，到code ends 结束
（2）end
end是一个汇编程序的结束标记，编译器在编译汇编程序时，如果碰到了伪指令end，就结束了对源程序的编译，注意不要混淆了end 和 ends
（3）assume
含义为“假设”，它假设某一段寄存器和程序中的某一个用segment.....ends 定义的段相关联，使编译器可以将段寄存器和某一个具体的段相关联
(4) 程序的返回
回过头看上面程序中的两条指令
mov ax,4c00H
int 21H在目前阶段，不必去理解int 21H指令的含义，和为什么要在这条指令前面加上指令mov ax，4c00H，只需要知道，在程序的末尾使用这两条指令可以实现程序的返回
5.2 编译源程序
我们需要用到 masm 汇编编译器，在第3章提供了本章节所用的工具
