基于Spring Cloud+VUE 分布式架构网上商城(高分毕设)

文章目录

文章目录

一、系统需求分析

二、系统设计

E-R图模型设计

三、系统页面

1系统功能模块

2管理员功能模块

四、资源下载链接

---

一、系统需求分析

系统整体功能如下图所示：

图 1-1 系统功能模块图

二、系统设计

E-R图模型设计

概念模型是对现实中的问题出现的事物的进行描述，ER图是由实体及其关系构成的图，通过E-R图可以清楚地描述系统涉及到的实体之间的相互关系。

购物车实体图如图2-1所示：

图2-1购物车实体图

用户注册实体图如图2-2所示：

图2-2用户注册实体图

商品信息实体图如图2-3所示：

图2-3商品信息实体图

三、系统页面

1系统功能模块

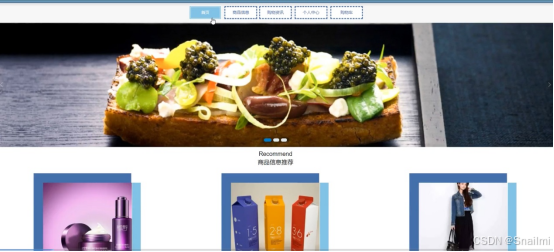

分布式架构网上商城，在系统首页可以查看首首页、商品信息、购物资讯、个人中心、购物车等内容，并进行详细操作；如图3-1所示。

图3-1系统首页界面图

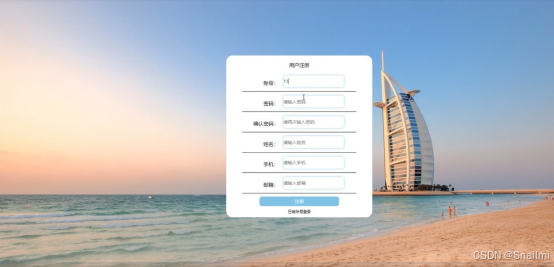

用户注册，在用户注册页面通过填写账号、密码、确认密码、姓名、手机、邮箱等信息进行注册操作，如图3-2所示。

图3-2用户注册界面图

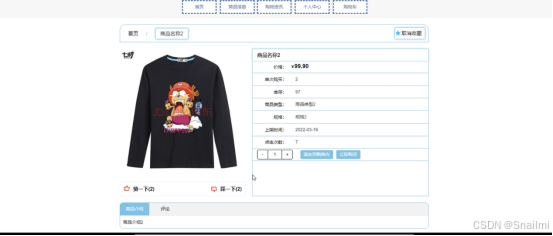

商品信息，在商品信息页面可以查看商品名称、价格、单次购买、库存、商品类型、规格、上架时间、点击次数等内容进行购买、评论或收藏等操作，如图3-3所示。

图3-3商品信息界面图

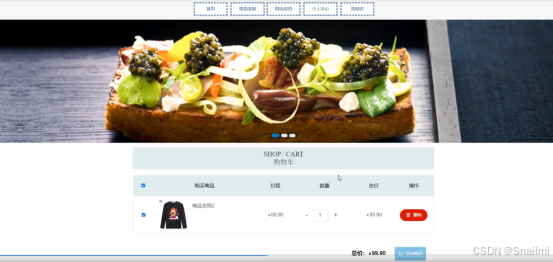

购物车，在购物车页面可以查看购买商品、价格、数量、总价等内容，进行删除或购买等操作，如图3-4所示。

图3-4购物车界面图

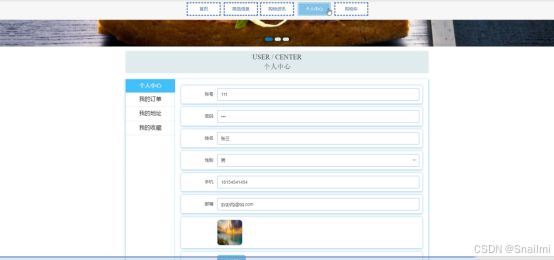

    个人中心，在个人中心页面通过填写账号、密码、姓名、性别、手机、邮箱、图片、余额等内容进行更新信息等操作，并可以根据我的订单、我的地址或我的收藏进行相应的操作，如图3-5所示。

图3-5个人中心界面图

2管理员功能模块

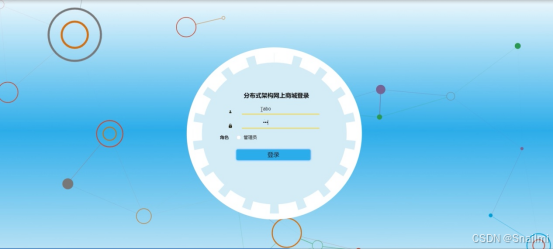

管理员进入系统前在登录页面根据要求填写用户名和密码，选择角色等信息，点击登录进行登录操作，如图3-6所示。

图3-6管理员登录界面图

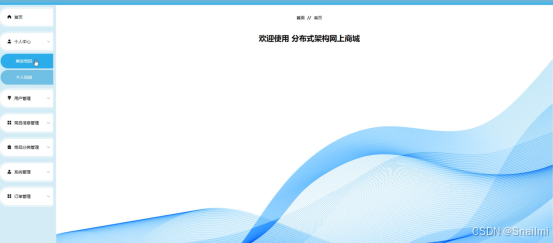

管理员登录系统后，可以对首页、个人中心、用户管理、商品信息管理、商品分类管理、系统管理、订单管理等功能进行相应的操作管理，如图3-7所示。

图3-7管理员功能界面图

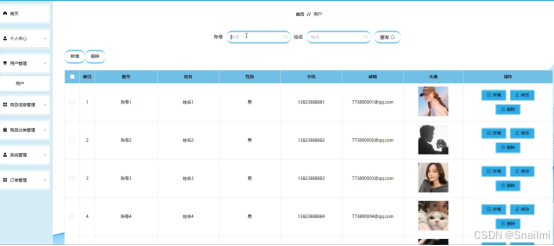

用户管理，在用户管理页面可以对索引、账号、姓名、性别、手机、邮箱、头像等内容进行详情、修改或删除等操作，如图3-8所示。

图3-8用户管理界面图

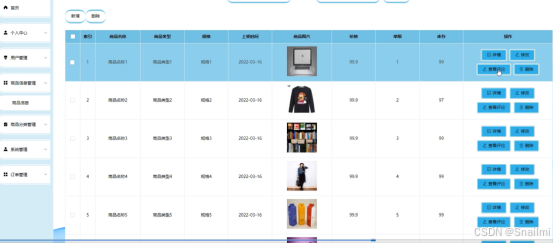

商品信息管理，在商品信息管理页面可以对索引、商品名称、商品类型、规格、上架时间、商品图片、价格、单限、库存等内容进行详情、查看评论、修改或删除等操作，如图3-9所示。

图3-9商品信息管理界面图

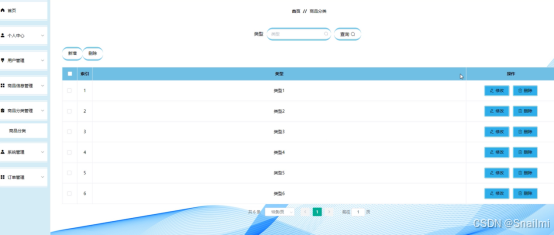

商品分类管理，在商品分类管理页面可以对索引、类型等内容进行修改或删除等操作，如图3-10所示。

图3-10商品分类管理界面图

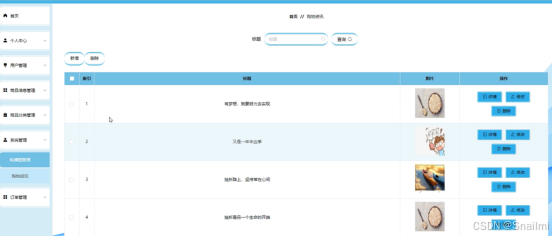

系统管理，在购物资讯页面中可以对索引、标题、图片等内容进行详情、修改或删除等操作，并可以根据轮播图管理进行相应的操作，如图3-11所示。

图3-11系统管理界面图
