配置案例

要求

• 配置IP地址、DHCP、路由、NAT
• 内网可以访问公网2.2.2.2
• 配置GRE VPN
• PC1能直接访问PC2

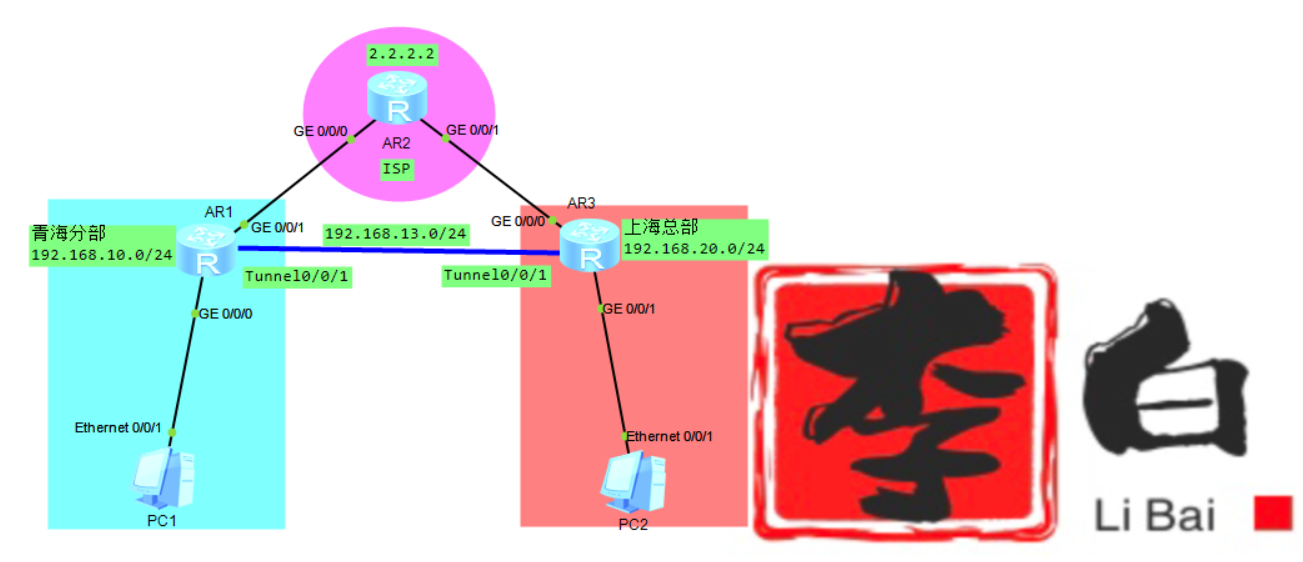

拓扑

配置

基础配置

青海分部IP地址、DHCP、NAT、路由

sys
sys QH
dhcp enable

acl 2000
rule permit so 192.168.10.0 0.0.0.255

int g0/0/0
ip add 192.168.10.254 24
dhcp sel int
int g0/0/1
ip add 12.0.0.1 24
nat outbound 2000

ip route-s 0.0.0.0 0 12.0.0.2

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

上海总部IP地址、DHCP、NAT、路由

sys
sys SH
dhcp enable

acl 2000
rule permit so 192.168.20.0 0.0.0.255

int g0/0/1
ip add 192.168.20.254 24
dhcp sel int
int g0/0/0
ip add 23.0.0.3 24
nat outbound 2000

ip route-s 0.0.0.0 0 23.0.0.2

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

ISP公网

sys
sys ISP

int g0/0/0
ip add 12.0.0.2 24

int g0/0/1
ip add 23.0.0.2 24

int lo 2
ip add 2.2.2.2 32

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11

PC1

PC2

GRE VPN配置

青海分部

interface Tunnel0/0/1
tunnel-protocol gre
source 12.0.0.1
destination 23.0.0.3






• 1
• 2
• 3
• 4

上海总部

interface Tunnel0/0/1      #创建隧道口
tunnel-protocol gre        #指定协议
source 23.0.0.3            #指定隧道源
destination 12.0.0.1       #指定隧道目标






• 1
• 2
• 3
• 4

配置完GRE隧道发现PC1和PC2还ping 不通，因为没有路由。

配置路由

静态路由
青海分部

ip route-static 192.168.20.0 255.255.255.0 Tunnel0/0/1
ip route-static 192.168.20.0 255.255.255.0 192.168.13.3






• 1
• 2

上海总部

ip route-static 192.168.10.0 255.255.255.0 Tunnel0/0/1
ip route-static 192.168.10.0 255.255.255.0 192.168.13.1






• 1
• 2

PC1与PC2之间互通,GRE VPN建成功
动态路由
实际的生产环境中基本上用的都是动态路由ospf
青海分部

ospf  1 router-id 1.1.1.1
area 0
net 192.168.10.0 0.0.0.255
net 192.168.13.0 0.0.0.255






• 1
• 2
• 3
• 4

上海总部

ospf  1 router-id 3.3.3.3
area 0
net 192.168.20.0 0.0.0.255
net 192.168.13.0 0.0.0.255






• 1
• 2
• 3
• 4

OSPF邻居建立成功

PC1与PC2仍然能通。

GRE 隧道路由宣告注意事项：使用动态路由协议宣告接口时千万不能宣告公网接口。

测试
OSPF进程中宣告公网接口

ospf  1 router-id 1.1.1.1
area 0
net 12.0.0.1 0.0.0.0






• 1
• 2
• 3

OSPF邻居down了，一会又开始重新建邻居变成了full。这个过程反复重复。
PC1和PC2之间ping不通！！！

验证

验证隧道、路由表

青海分部

上海总部

Keeplive

GRE VPN

GRE：Generic Routing Encapsulation，通用路由封装

• 一种三层VPN封装技术
• 在任意一种网络协议上传送任意一种其它网络协议的封装方法
• 解决了跨越异种网络的报文传输问题，异种报文传输的通道称为Tunnel（隧道）

GRE核心功能：建立隧道，打通私网

GRE封装：穿马甲

GRE VPN数据包转发过程
