前言
本章简单制作玉石材质,感谢Kerry大佬的教学
玉石材质可以被光透过

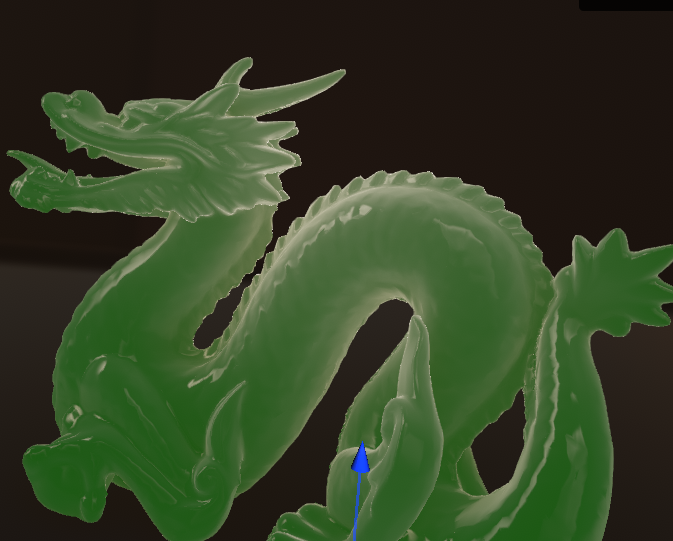

一、添加漫反射
float diffuse_term=max(0.0,dot(normal_dir,light_dir));
float3 diffuse_color=diffuse_term*base_color*_LightColor0.xyz*_AddColor.xyz;
base_color为贴图颜色，由于这个模型没有贴图，则使用Color代替，_AddColor则为要设置的玉石材质颜色，我这里设置的为绿色

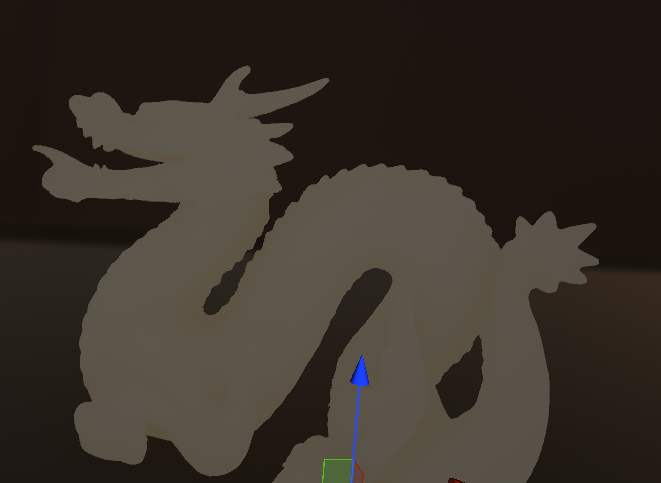

二、透射光
参考漫反射max(0.0,dot(view_dir,light_dir))我们可以获得被光照射到颜色，当我们将光的逆向max(0.0,dot(view_dir,-light_dir))，则可以获得背光
此时我们需要混合法线才可以看到模型纹理，_Distort为纹理强度
float3 back_dir=-(light_dir+normal_dir*_Distort);//混合可以看到纹理
float VdotB=max(0.0,dot(view_dir,back_dir));

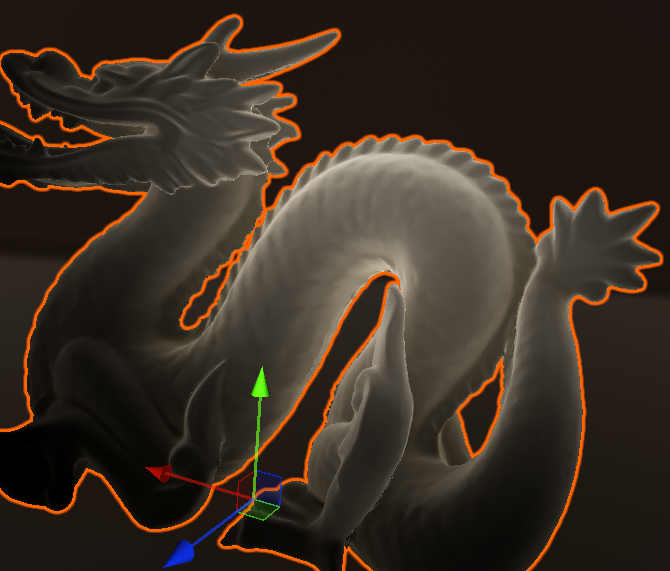

接下来我们限制一小部分区域透光，而不是整个模型透光，_Power的作用和实现高光原理一样，就是让视角与光夹角很小时，透射光越强，_Scale为透射光强度
float backlight_term=max(0.0,pow(VdotB,_Power))*_Scale;
float3 backlight=backlight_term*_LightColor0.xyz;

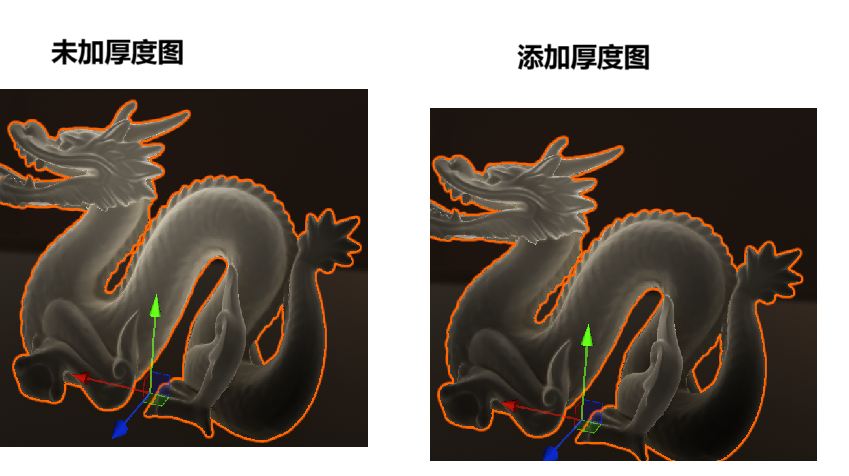

接下来应用厚度图，可知模型不同部位厚度不一，厚度越高透光越弱
这是一张厚度图，越白数值越高表示越厚，透射光越弱，我们采取1-x的形式使得厚度数值越高时越容易透光
float thickness_color=1.0-tex2D(_ThicknessMap,uv).r;//只获取厚度图的灰度，代表模型厚度,越白越厚，反向操作
float3 backlight=backlight_term*_LightColor0.xyz*thickness_color;
三、添加光泽

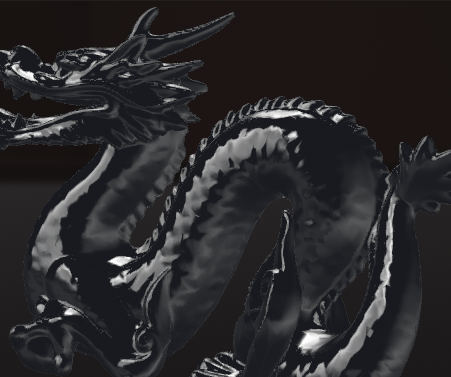

玉石材质的光泽部分，我们采样环境贴图模拟
//环境图旋转，_EnvRotate为旋转角度，这部分参考使用
float theta=_EnvRotate*UNITY_PI/180.0;//转弧度
float2x2 m_rot=float2x2(cos(theta),-sin(theta),
sin(theta),cos(theta));//构建旋转矩阵
float2 dir_rota=mul(m_rot,reflect_dir.xz);//只旋转xz轴
reflect_dir=float3(dir_rota.x,reflect_dir.y,dir_rota.y);
//获取环境贴图
float4 hdr_color=texCUBE(_CubeMap,reflect_dir);//采样环境贴图
//解码HDR,让多平台通用，_CubeMap_HDR为pass全局float4变量
float3 env_color=DecodeHDR(hdr_color,_CubeMap_HDR);
return float4(env_color,1.0);

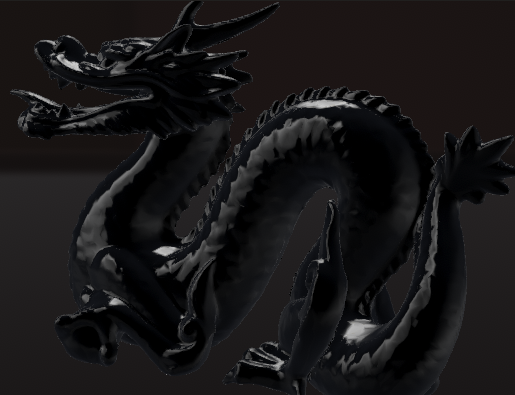

添加菲涅尔效应，让边缘更光滑，中心不那么光滑
//添加菲涅尔效果，让边缘更光滑，中心不那么光滑
float fresnel=1.0-max(0.0,dot(normal_dir,view_dir));//菲涅尔因子
float3 final_env=env_color*fresnel;
return float4(final_env,1.0);

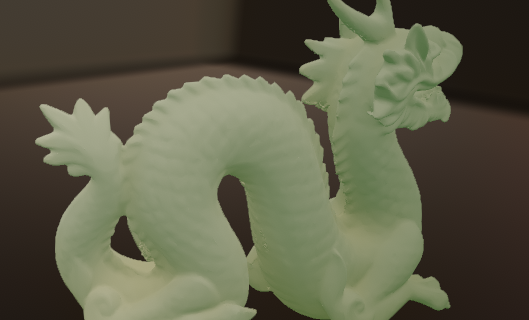

形成最终效果
float3 final_color=diffuse_color+backlight+final_env;//混合背光，漫反射后的最终效果
完整代码
Shader "Unlit/Dragon1"
{
Properties
{
_MainTex ("Texture", 2D) = "white" {}
_DiffuseColor ("DiffuseColor", color) =(1,1,1,1)
_AddColor ("AddColor", color) =(1,1,1,1)
_Opacity("Opacity",float)=0
_Distort("Distort",float)=0
_Power("Power",float)=1.0
_Scale("Scale",float)=1.0
_ThicknessMap("ThicknessMap",2D)="white"{}
_CubeMap("CubeMap",Cube)="white"{}
_EnvRotate("EnvRotate",range(0,360))=0
}
SubShader
{
Tags { "RenderType"="Opaque" }
LOD 100
//平行光
Pass
{
Tags{"LightMode"="ForwardBase"}//光照标签
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
//光照标签
#pragma multi_compile_fwdbase
//光照头文件
#include "AutoLight.cginc"
#include "UnityCG.cginc"
struct appdata
{
float4 vertex : POSITION;
float2 texcoord : TEXCOORD0;
float3 normal:NORMAL;
float4 tangent:TANGENT;//切线
};
struct v2f
{
float2 uv : TEXCOORD0;
float3 normal_dir:TEXCOORD1;
float4 pos : SV_POSITION;
float3 pos_world:TEXCOORD2;
};
sampler2D _MainTex;
float4 _MainTex_ST;
float4 _DiffuseColor;
float _Opacity;//天光色强度
float4 _AddColor;//提高漫反射颜色
float4 _LightColor0;//光源
float _Distort;//衰减系数
float _Power;//对比度
float _Scale;//漫反射亮度
sampler2D _ThicknessMap;
samplerCUBE _CubeMap;
float4 _CubeMap_HDR;
float _EnvRotate;//环境贴图旋转值
v2f vert (appdata v)
{
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
o.pos_world=mul(unity_ObjectToWorld,v.vertex).xyz;//模型顶点坐标转世界空间坐标
o.normal_dir=normalize(mul(float4(v.normal,0.0),unity_WorldToObject).xyz);//世界空间下的法线方向
return o;
}
fixed4 frag (v2f i) : SV_Target
{
//线、方向与空间矩阵定义
float3 normal_dir=normalize(i.normal_dir);
float3 view_dir=normalize(_WorldSpaceCameraPos.xyz-i.pos_world);//求视角方向
float3 light_dir=normalize(_WorldSpaceLightPos0.xyz);//光的方向
float3 reflect_dir=reflect(-view_dir,normal_dir);//获取反射光
float2 uv=i.uv;
//贴图
float3 base_color = _DiffuseColor.xyz;
float thickness_color=1.0-tex2D(_ThicknessMap,uv).r;//只获取厚度图的灰度，代表模型厚度,越白越厚，反向操作
float4 hdr_color=texCUBE(_CubeMap,reflect_dir);//获取环境贴图
//漫反射
float diffuse_term=max(0.0,dot(normal_dir,light_dir));
float3 diffuse_color=diffuse_term*base_color*_LightColor0.xyz;
//天光计算，可加可不加
float sky_light=(dot(normal_dir,float3(0,1,0))+1.0)*0.5;//把-1-1区间变成0-1
float3 sky_lightcolor=sky_light*diffuse_color;
diffuse_color=diffuse_color+sky_lightcolor*_Opacity+_AddColor.xyz;
//透射光
float3 back_dir=-(light_dir+normal_dir*_Distort);//混合可以看到纹理
float VdotB=max(0.0,dot(view_dir,back_dir));//获取背光
float backlight_term=max(0.0,pow(VdotB,_Power))*_Scale;//限制透光范围
float3 backlight=backlight_term*_LightColor0.xyz*thickness_color;
//光泽反射
//环境图旋转
float theta=_EnvRotate*UNITY_PI/180.0;//转弧度
float2x2 m_rot=float2x2(cos(theta),-sin(theta),
sin(theta),cos(theta));//构建旋转矩阵
float2 dir_rota=mul(m_rot,reflect_dir.xz);//只旋转xz轴
reflect_dir=float3(dir_rota.x,reflect_dir.y,dir_rota.y);
//获取环境贴图
hdr_color=texCUBE(_CubeMap,reflect_dir);//采样环境贴图
float3 env_color=DecodeHDR(hdr_color,_CubeMap_HDR);
//添加菲涅尔效果，让边缘更光滑，中心不那么光滑
float fresnel=1.0-max(0.0,dot(normal_dir,view_dir));//菲涅尔因子
float3 final_env=env_color*fresnel;
float3 final_color=diffuse_color+backlight+final_env;//混合背光，漫反射后的最终效果
return float4(final_color,1.0);
}
ENDCG
}
//点光
Pass
{
Tags{"LightMode"="ForwardAdd"}//光照标签
Blend One One
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
//光照标签
#pragma multi_compile_fwdadd
//光照头文件
#include "AutoLight.cginc"
#include "UnityCG.cginc"
struct appdata
{
float4 vertex : POSITION;
float2 texcoord : TEXCOORD0;
float3 normal:NORMAL;
};
struct v2f
{
float2 uv : TEXCOORD0;
float3 normal_dir:TEXCOORD1;
float4 pos : SV_POSITION;
float3 pos_world:TEXCOORD2;
};
sampler2D _MainTex;
float4 _MainTex_ST;
float4 _DiffuseColor;
float _Opacity;//天光色强度
float4 _AddColor;//提高漫反射颜色
float4 _LightColor0;//光源
float _Distort;//衰减系数
float _Power;//对比度
float _Scale;//漫反射亮度
sampler2D _ThicknessMap;
samplerCUBE _CubeMap;
float4 _CubeMap_HDR;
float _EnvRotate;//环境贴图旋转值
v2f vert (appdata v)
{
v2f o;
o.pos = UnityObjectToClipPos(v.vertex);
o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
o.pos_world=mul(unity_ObjectToWorld,v.vertex).xyz;//模型顶点坐标转世界空间坐标
o.normal_dir=normalize(mul(float4(v.normal,0.0),unity_WorldToObject).xyz);//世界空间下的法线方向
return o;
}
fixed4 frag (v2f i) : SV_Target
{
//线、方向与空间矩阵定义
float3 normal_dir=normalize(i.normal_dir);
float3 view_dir=normalize(_WorldSpaceCameraPos.xyz-i.pos_world);//求视角方向
float3 light_dir=normalize(_WorldSpaceLightPos0.xyz);//光的方向
float3 light_dir_other=normalize(_WorldSpaceLightPos0.xyz-i.pos_world);
float3 reflect_dir=reflect(-view_dir,normal_dir);//获取反射光
float2 uv=i.uv;
light_dir=lerp(light_dir,light_dir_other,_WorldSpaceLightPos0);//区分点光和平行光
//贴图
float3 base_color = _DiffuseColor.xyz;
float thickness_color=1.0-tex2D(_ThicknessMap,uv).r;//只获取厚度图的灰度，代表模型厚度,越白越厚，反向操作
float4 hdr_color=texCUBE(_CubeMap,reflect_dir);//获取环境贴图
//透射光
float3 back_dir=-(light_dir+normal_dir*_Distort);//混合发现可以看到纹理
float VdotB=max(0.0,dot(view_dir,back_dir));//获取背光
float backlight_term=max(0.0,pow(VdotB,_Power))*_Scale;//与高光原理一样，限制范围
float3 backlight=backlight_term*_LightColor0.xyz*thickness_color;
float3 final_color=backlight;
return float4(final_color,1.0);
}
ENDCG
}
}
Fallback "Diffuse"
}
