Android 自定义View之随机数验证码（仿写鸿洋）

自定义View分类

====================================================================

简单介绍一下自定义View分类：

• 组合控件，继承自已有的layout，比如LinearLayout，然后通过LayoutInflater引入布局，然后处理相关事件，这种方式的好处在于，不需要过度关注view内部的绘制机制，而且扩展性也很强。

• 继承自现有的系统控件，修改或扩展某些属性或方法即可，比如AppCompatTextView

• 继承自view或viewgroup，这种相对要复杂一些，因为我们要自己控制绘制流程，但是相对的，也有更大的想象空间。

步骤

=============================================================

先分析一下上图中的效果：

• 带颜色的矩形背景

• 居中的文本

比较简单，老手稍微想一下就已经有思路了：

• 1.自定义属性

• 2.添加构造方法

• 3.在构造里获取自定义样式

• 4.重写onDraw计算坐标绘制

• 5.重写onMeasure测量宽高

• 6.设置点击事件

先分析效果图，然后构思，随后不断的调整优化。

1.自定义属性

这一步也不一定非要写在前面，可能有些人觉得不一定就能事先知道会用到哪些属性，由于例子比较简单，暂且放在前面吧，看个人习惯。

• 在res/values/ 下建立一个attrs.xml文件 ， 在里面定义我们的属性和声明我们的整个样式

<?xml version="1.0" encoding="utf-8"?>

format是值该属性的取值类型:

一共有：string，color，demension，integer，enum，reference，float，boolean，fraction，flag

• 在xml布局中的引用：

<com.yechaoa.customviews.randomtext.RandomTextView

android:layout_width=“wrap_content”

android:layout_height=“wrap_content”

android:padding=“20dp”

app:randomText=“1234”

app:randomTextColor=“@color/colorAccent”

app:randomTextSize=“50sp” />

注意引入命名空间：

xmlns:app=“http://schemas.android.com/apk/res-auto”

2.添加构造方法

新建一个RandomTextView类，继承View，并添加3个构造方法

class RandomTextView : View {

//文本

private var mRandomText: String

//文本颜色

private var mRandomTextColor: Int = 0

//文本字体大小

private var mRandomTextSize: Int = 0

private var paint = Paint()

private var bounds = Rect()

//调用两个参数的构造

constructor(context: Context) : this(context, null)

//xml默认调用两个参数的构造，再调用三个参数的构造，在三个参数构造里获取自定义属性

constructor(context: Context, attributeSet: AttributeSet?) : this(context, attributeSet, 0)

constructor(context: Context, attributeSet: AttributeSet?, defStyle: Int) : super(context, attributeSet, defStyle) {

…

}

…

}

这里要注意的是，所有的构造方法，都指向的是第三个构造方法，前两个构造的继承是this，而不是super。

第一个构造比如我们可以是new创建的，第二个是xml中默认调用的，我们在第三个构造中去获取自定义属性。

3.在构造里获取自定义样式

constructor(context: Context, attributeSet: AttributeSet?, defStyle: Int) : super(context, attributeSet, defStyle) {

//获取自定义属性

val typedArray = context.theme.obtainStyledAttributes(

attributeSet,

R.styleable.RandomTextView,

defStyle,

0

)

mRandomText = typedArray.getString(R.styleable.RandomTextView_randomText).toString()

mRandomTextColor = typedArray.getColor(R.styleable.RandomTextView_randomTextColor, Color.BLACK)//默认黑色

mRandomTextSize = typedArray.getDimensionPixelSize(

R.styleable.RandomTextView_randomTextSize,

TypedValue.applyDimension( TypedValue.COMPLEX_UNIT_SP, 16F, resources.displayMetrics ).toInt()

)

//获取完回收

typedArray.recycle()

paint.textSize = mRandomTextSize.toFloat()

//返回文本边界，即包含文本的最小矩形，没有所谓“留白”，返回比measureText()更精确的text宽高，数据保存在bounds里

paint.getTextBounds(mRandomText, 0, mRandomText.length, bounds)

}

通过obtainStyledAttributes获取自定义属性，返回一个TypedArray，这里用到了我们在attrs.xml文件中声明的样式（R.styleable.RandomTextView），返回的TypedArray即包含了这里面的属性。

拿到自定义view属性集合，然后赋值，赋值之后就可以用paint去画了。

然后用到了paint的getTextBounds方法：

paint.getTextBounds(mRandomText, 0, mRandomText.length, bounds)

简单理解就是，把文字放在一个矩形里，通过矩形的宽高即可知道文字的宽高，所以宽高会保存在bounds里，bounds是一个矩形Rect，为什么要这么做呢，因为后面我们要计算文字居中的时候会用到。

ok，接下来开始画布局。

4.重写onDraw计算坐标绘制

@SuppressLint(“DrawAllocation”)

override fun onDraw(canvas: Canvas?) {

super.onDraw(canvas)

/**

• 自定义View时，需要我们自己在onDraw中处理padding，否则是不生效的

• 自定义ViewGroup时，子view的padding放在onMeasure中处理

*/

/**

• 矩形背景

*/

paint.color = Color.YELLOW

//计算坐标，因为原点是在文字的左下角，左边要是延伸出去就还要往左边去，所以是减，右边和下边是正，所以是加

canvas?.drawRect(

(0 - paddingLeft).toFloat(),

(0 - paddingTop).toFloat(),

(measuredWidth + paddingRight).toFloat(),

(measuredHeight + paddingBottom).toFloat(),

paint

)

/**

• 文本

*/

paint.color = mRandomTextColor

//注意这里的坐标xy不是左上角，而是左下角，所以高度是相加的，在自定义view中，坐标轴右下为正

//getWidth 等于 measuredWidth

canvas?.drawText(

mRandomText,

(width / 2 - bounds.width() / 2).toFloat(),

(height / 2 + bounds.height() / 2).toFloat(),

paint

)

}

上面的代码就是在onDraw里面显示绘制了一个YELLOW颜色的矩形背景，然后绘制了一个自定义属性颜色的居中的文本。

这里要注意我们计算位置时的坐标，在自定义view中，原点是view的左上角，而在数学坐标系中，原点（0,0）是在中间的，二者是有区别的。

其次，假如xml布局中有padding，或者预判会使用到padding，在重写onDraw的时候也要把padding的数据加上，否则padding是不生效的。如果是继承ViewGroup时，子view的padding放在onMeasure中处理。

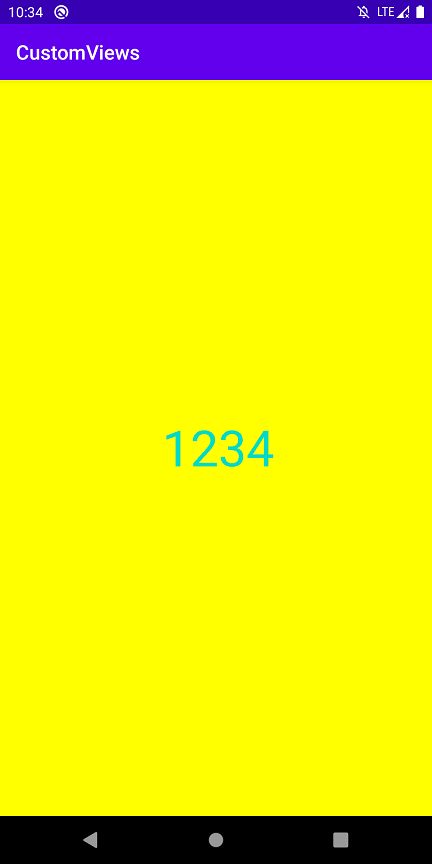

来看此时的效果：

此时是不是有疑惑，xml里面的宽高明明是wrap_content，为什么会充满父布局呢？

这就涉及到onMeasure的知识点了，往下看。

5.重写onMeasure测量宽高

我们在xml设置view宽高有3种方式：

• match_parent

• wrap_content

• 具体数据，比如100dp

onMeasure中MeasureSpec 的 mode也有3种模式：

• EXACTLY：一般是设置了明确的值或者是MATCH_PARENT

• AT_MOST：表示子布局限制在一个最大值内，一般为WARP_CONTENT

• UNSPECIFIED：表示子布局想要多大就多大，很少使用

由于我们xml用的是wrap_content，也就是对应AT_MOST，所以效果就是会占满父布局中的可用空间，而父布局是填充屏幕，所以我们自定义的view也会占满全屏。

而我们实际想要的效果是view包裹自己，而不是铺满全屏，所以我们需要在onMeasure中进行处理

override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {

super.onMeasure(widthMeasureSpec, heightMeasureSpec)

/**

• EXACTLY：一般是设置了明确的值或者是MATCH_PARENT

• AT_MOST：表示子布局限制在一个最大值内，一般为WARP_CONTENT

• UNSPECIFIED：表示子布局想要多大就多大，很少使用

*/

val widthMode = MeasureSpec.getMode(widthMeasureSpec)

val widthSize = MeasureSpec.getSize(widthMeasureSpec)

val heightMode = MeasureSpec.getMode(heightMeasureSpec)

val heightSize = MeasureSpec.getSize(heightMeasureSpec)

var width = 0

var height = 0

//如果指定了宽度，或不限制宽度，用可用宽度即可，如果是WARP_CONTENT，则用文本宽度，再加上左右padding

when (widthMode) {

MeasureSpec.UNSPECIFIED,
