嘉立创eda中没有bc547这个型号的三极管，查阅资料知bc547与bc547B的封装都是TO-92，所以我选用了bc547B，然后我打算画出他们的符号与封装，但我在网上没有找到LED CQX35A与稳压管1N2804的封装，所以我在嘉立创eda的常用库了选了一个LED与稳压管，到时候再把需要的型号焊接上去。

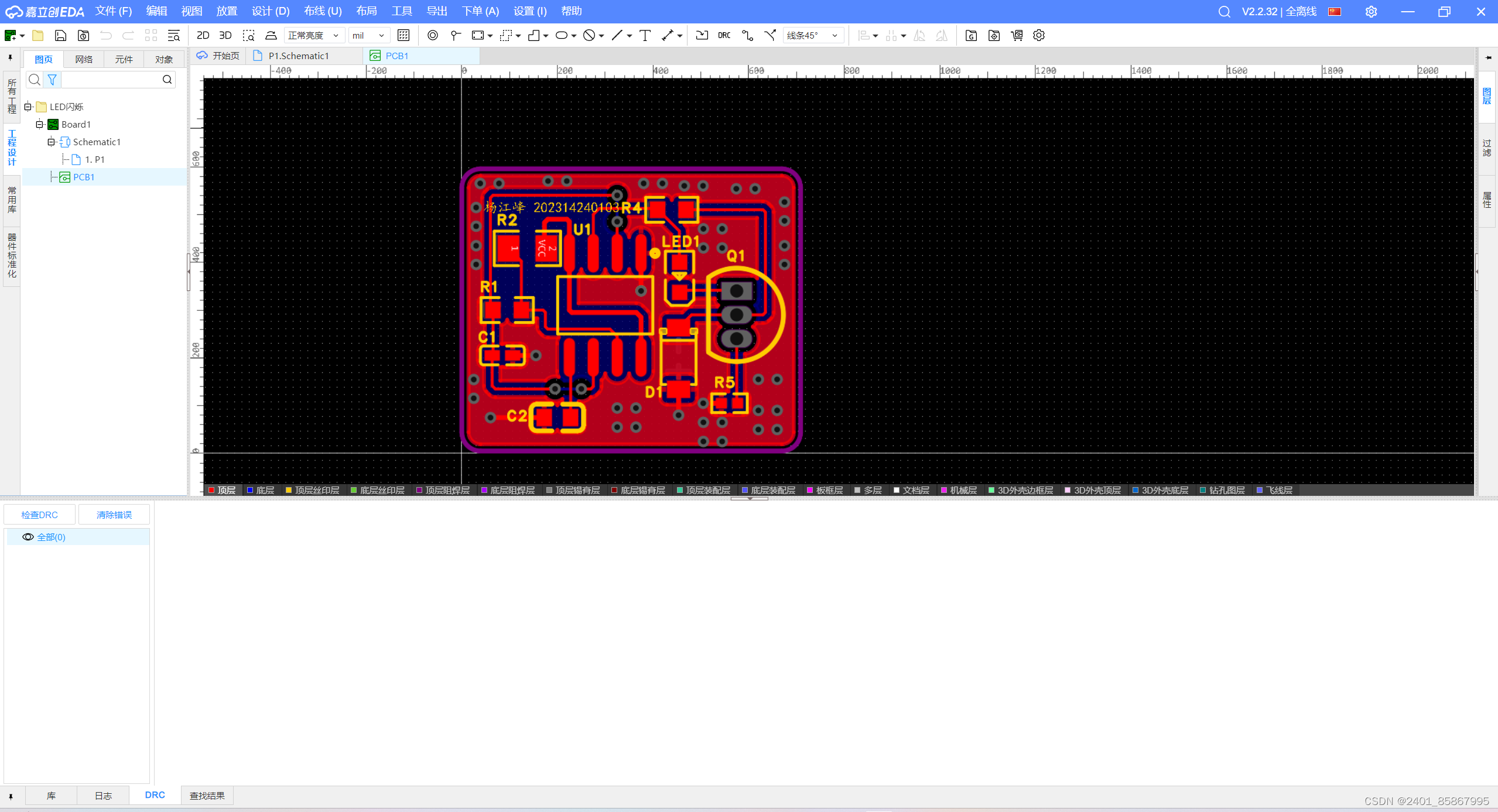

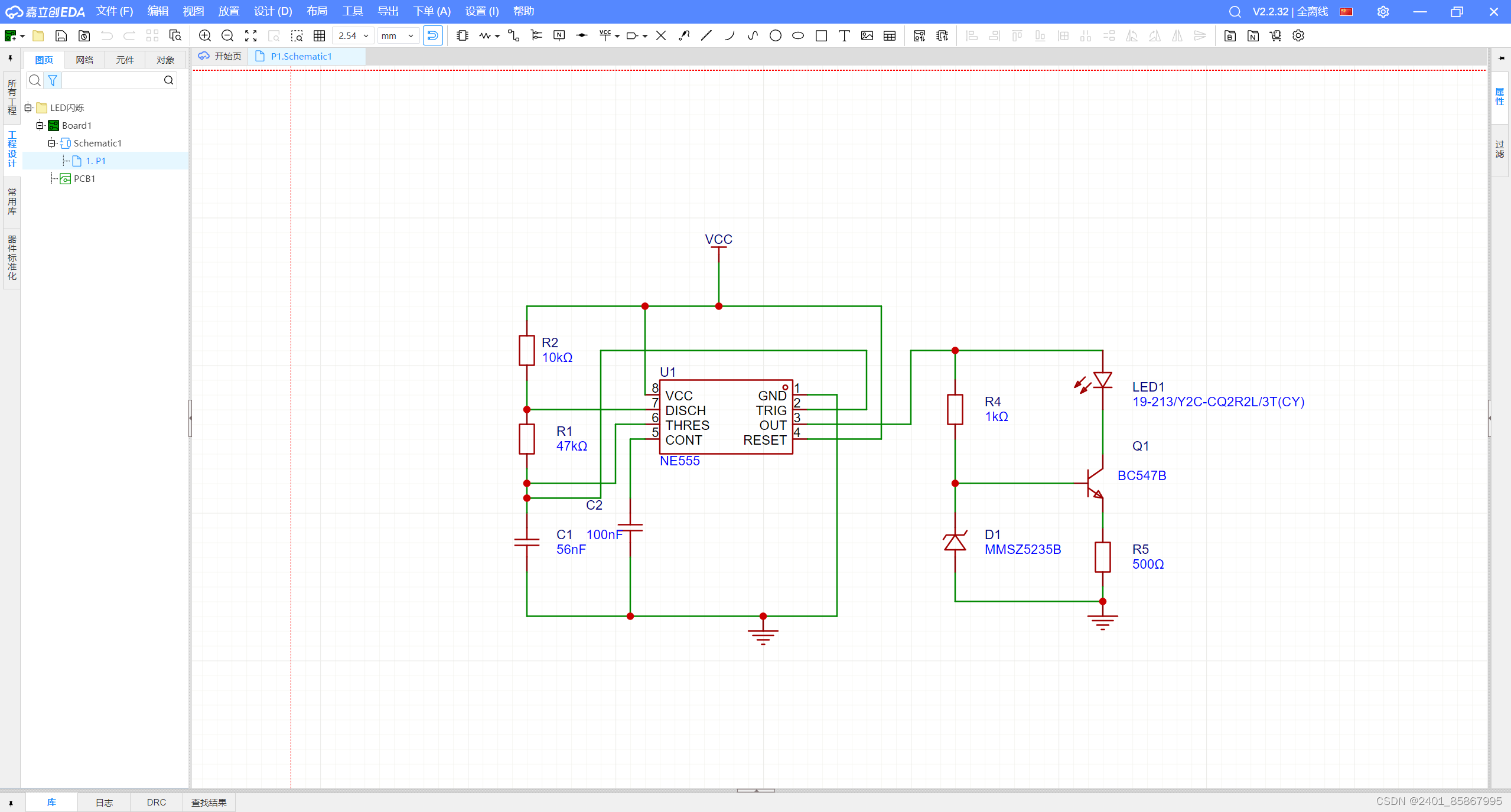

今天我完成了原理图与pcb的绘制并完成了打板（检查DRC没有错误）
