以太网交换基础

一、以太网协议介绍

以太网协议是当今现有局域网（LAN）采用的最通用的通信协议标准，定义了局域网中采用的电缆类型和信号处理方法。

以太网是建立在CSMA/CD（载波监听多路访问/冲突检测）机制上的广播型网络。

冲突域是指连接在同一共享介质上的所有节点的集合。

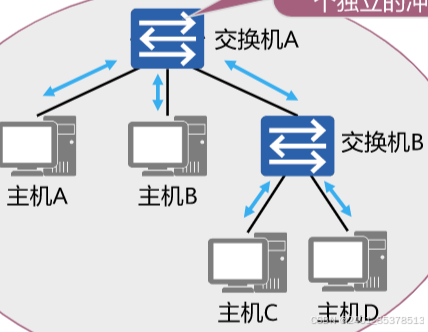

通过交换机：①隔离冲突域

                        ②每个接口相当于1个独立的冲突域

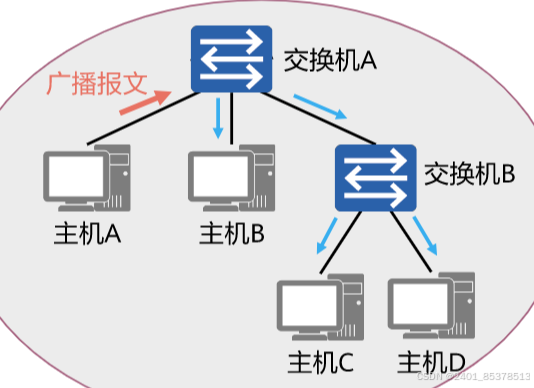

广播域：广播报文所能到达的整个访问范围称为二层广播域，简称广播域。

以太网卡（网络接口卡）：

网络接口=网口=端口

网卡：①每个网口都有一块网卡与之对应

                ②计算机或交换机通过网卡来转发数据

二、以太网帧格式

以太帧的格式有两个标准：Ethernet_II 格式和 IEEE 802.3 格式

Ethernet_II 格式的以太网数据帧中包含字段：

D.MAC 、S.MAC、Type 、用户数据、FCS

IEEE 802.3 格式的以太网数据帧中包含字段：

D.MAC 、S.MAC 、Length、LLC 、SNAP 、用户数据、FCS

单播以太帧 → 目的MAC地址

广播以太帧 → 目的MAC地址

组播以太帧 → 目的MAC地址

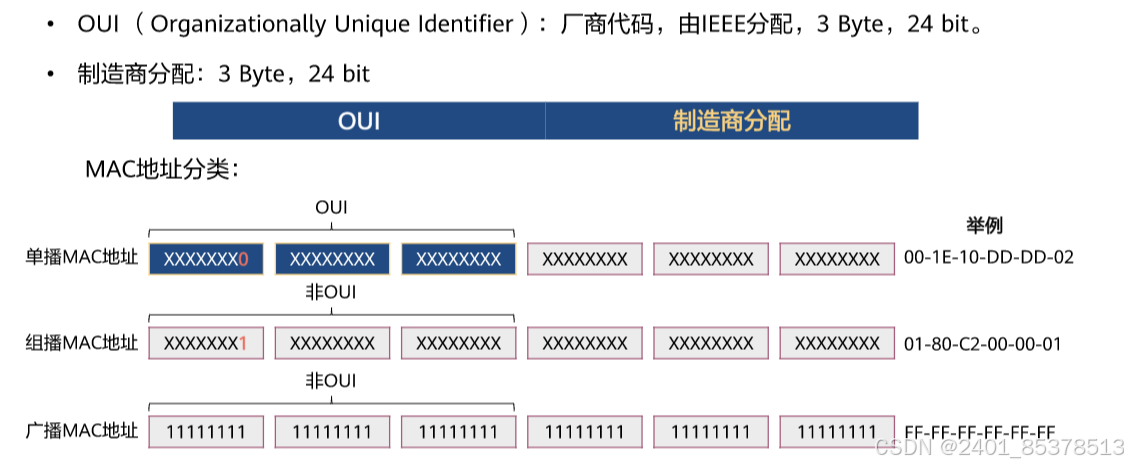

MAC地址分类：

三、以太网交换机介绍

（1）交换机MAC地址学习

每台交换机中都有一个MAC地址表，存放了MAC地址与交换机端口编号之间的映射关系。

MAC地址	Port
MAC 1	GE0/0/1
MAC 2	GE0/0/2

（2）交换机转发过程

交换机对于从传输介质进入某一端口的帧的处理行为一共有3种：

①泛洪

未知单播帧、广播帧

②转发

单播帧

③丢弃

单播帧

四、二层交换机的工作原理

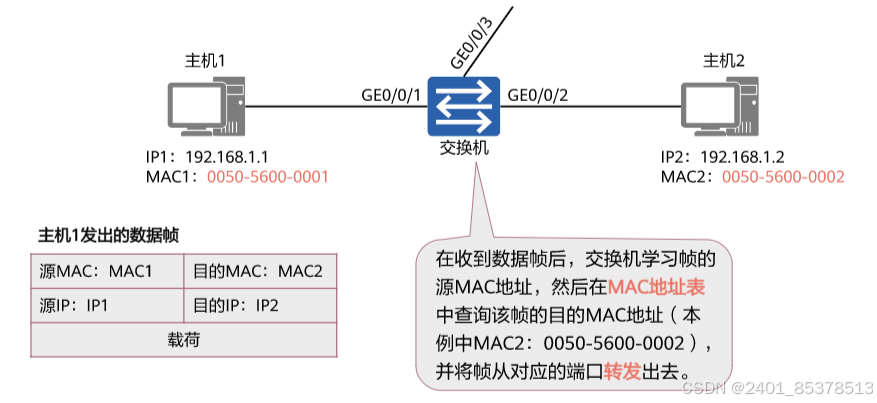

在收到数据帧后，交换机学习帧的源MAC地址，然后在MAC地址表中查询该帧的目的MAC地址，并将帧从对应的端口转发出去。
