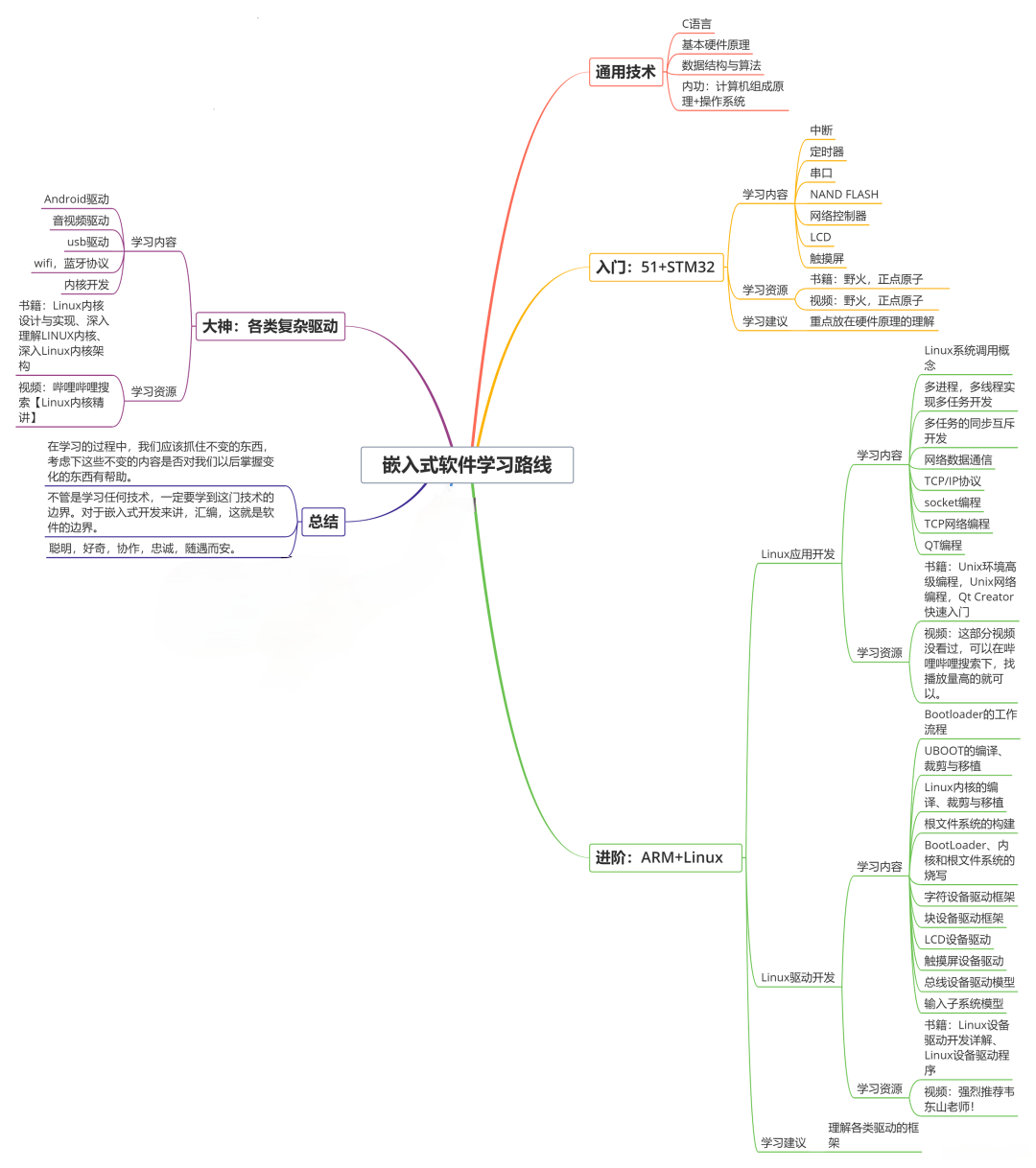

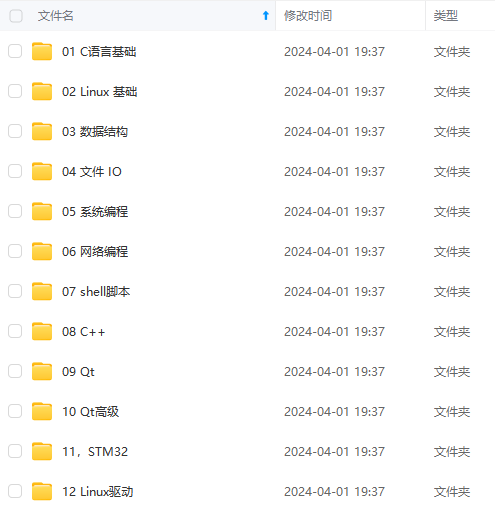

收集整理了一份《2024年最新物联网嵌入式全套学习资料》,初衷也很简单,就是希望能够帮助到想自学提升的朋友。

如果你需要这些资料,可以戳这里获取

一个人可以走的很快,但一群人才能走的更远!不论你是正从事IT行业的老鸟或是对IT行业感兴趣的新人

都欢迎加入我们的的圈子(技术交流、学习资源、职场吐槽、大厂内推、面试辅导),让我们一起学习成长!

nRF24L01模块

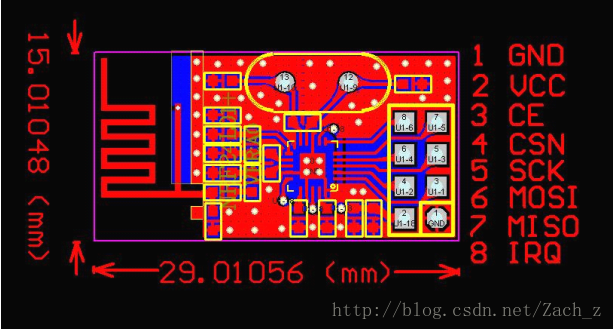

这里写图片描述

(1) VCC脚接电压范围为1.9V~3.6V之间,不能在这个区间之外,超
过3.6V将会烧毁模块。推荐电压3.3V左右。
(2) 除电源VCC和接地端,其余脚都可以直接和普通的5V单片机IO口直接相连,无需电平转换。当然对3V左右的单片机更加适用了。
(3) 硬件上面没有SPI的单片机也可以控制本模块,用普通单片机IO口模拟SPI也可以

各管脚位置和定义:
8.IRQ 7MISO
6.MOSI 5.SCK
4.CSN 3.CE
2.VCC 1.GND

具体说明:

1.vcc:接1.9V~3.6V间的电压
2.GND:接地
3.CE:芯片的模式控制线。在 CSN 为低的情况下,CE 协同NRF24L01 的CONFIG 寄存器共同决定NRF24L01 的状态
4.CSN:为芯片的片选线  CSN 为低电
