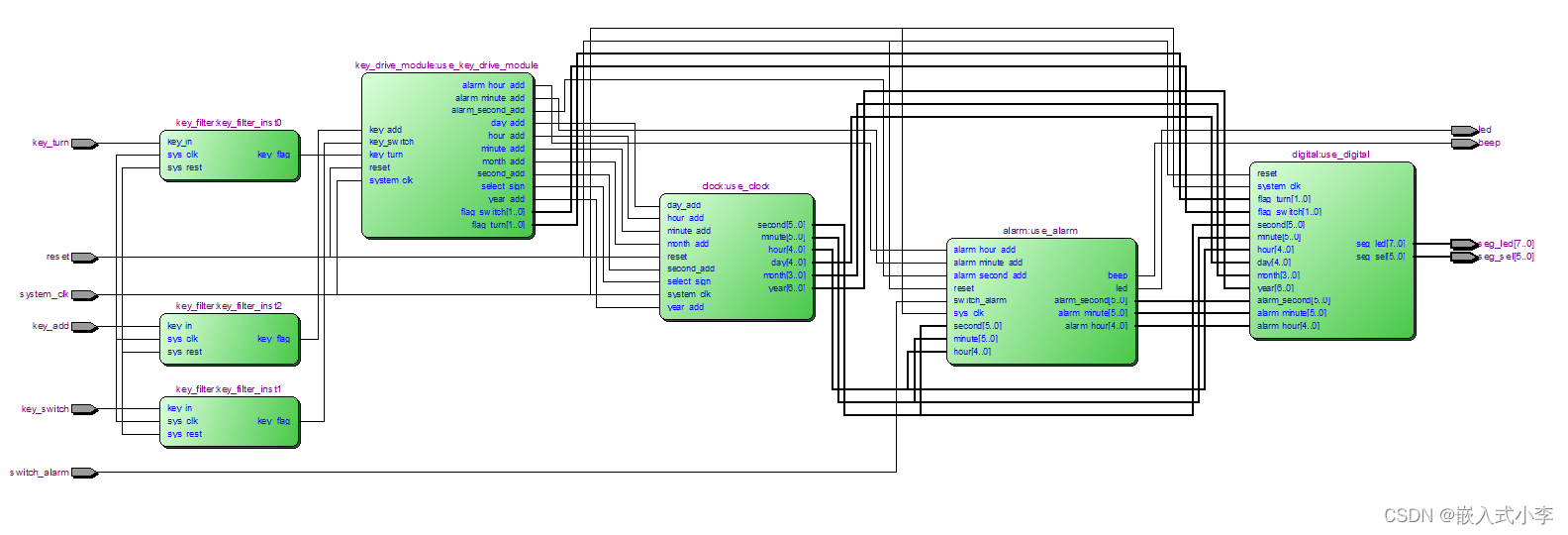

从上图可以看出，整个系统首先使用了按键消抖模块，因为开拓者板子上的按键为机械按键，抖动非常严重，如果不使用按键消抖模块，那么按下一次按键就会被程序识别为按下n多次，就导致程序无法正常运行。（关于按键消抖模块的具体思路及其代码，可以参考我的另一篇文章）

FPGA项目（3）–按键消抖_嵌入式小李的博客-优快云博客https://blog.youkuaiyun.com/guangali/article/details/130674206?spm=1001.2014.3001.5501

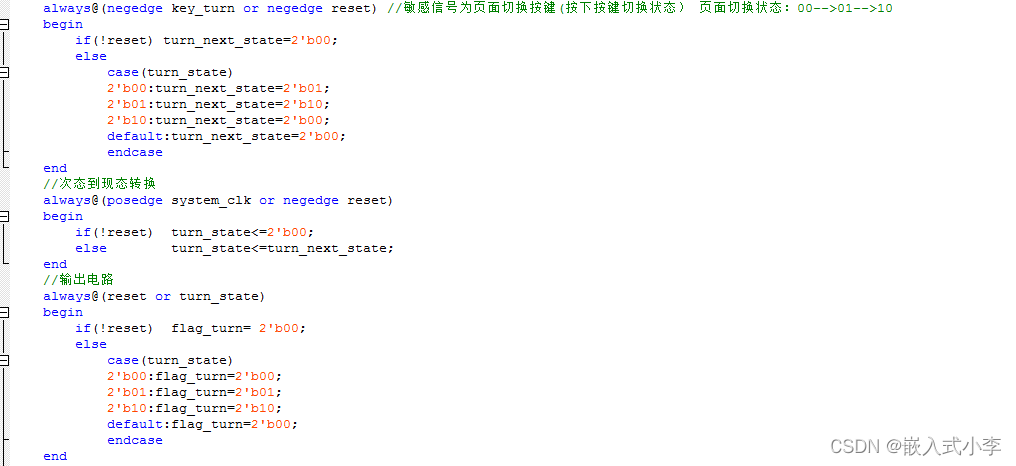

经过消抖的按键信号直接输出给了按键处理模块，在这个模块里面，设置了很多加信号，以及状态标志位。比如：

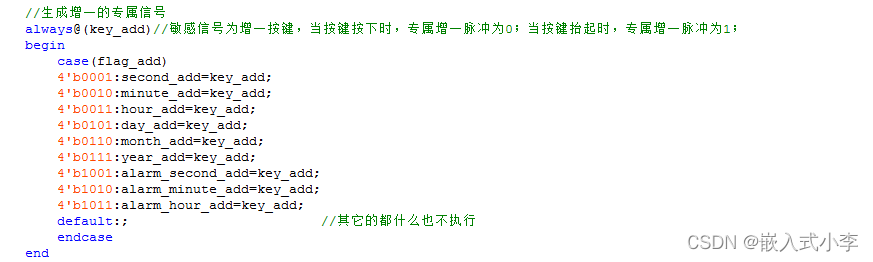

这里面的flag_turn就是页面标志位，因为总共分为三个页面，这个标志就是用于记录当前处于哪个页面，数码管根据当前所处的页面，控制输出的显示信息。此外还有一系列的加信号（年月日的加1信号，时分秒的加1信号，闹钟的加1信号等等）如下所示：

这些信号分别输出到时钟处理模块和闹钟处理模块。

按键模块的具体代码如下：

//按键驱动模块
//实现功能：检测按键并转换状态。按键按下为0
//输入信号：系统时钟、复位、翻页按键、数码管闪烁选择按键、加一按键
//输出信号：翻页选择状态、数码管闪烁选择状态、时分秒和年月日和闹钟时分秒的加一脉冲信号
//当按下翻页按键时，转换翻页状态、当按下数码管闪烁选择按键时转换当前数码管闪烁选择状态、当按下加一按键时生成每个部分的专属增一脉冲信号（秒分时....的增一信号都分开)
//显示状态有三个（一共有三页）状态转换为：00-->01-->10
//数码管显示状态有四个（一个没选中和三个不同得选择）状态转换：00-->01-->10-->11(00是谁也没选的状态）

module key_drive_module(system_clk,reset,key_turn,key_switch,key_add,flag_switch,flag_turn,second_add,minute_add,hour_add,day_add,month_add,year_add,alarm_second_add,alarm_minute_add,alarm_hour_add,select_sign);
input key_turn,key_switch,key_add,system_clk,reset;
output [1:0] flag_switch,flag_turn;
output select_sign;
output second_add,minute_add,hour_add,day_add,month_add,year_add,alarm_second_add,alarm_minute_add,alarm_hour_add;

reg [3:0] flag_add=0;
reg second_add,minute_add,hour_add,day_add,month_add,year_add,alarm_second_add,alarm_minute_add,alarm_hour_add;
reg [1:0] flag_turn=0,turn_state=0,turn_next_state=0;  //翻页状态机（分别是输出、现态、次态）
reg [1:0] flag_switch=0,switch_state=0,switch_next_state=0;//当前选择数码管状态机

assign select_sign=(flag_add==4'b0000);

//页面切换的状态机
	//次态电路
	always@(negedge key_turn or negedge reset) //敏感信号为页面切换按键(按下按键切换状态） 页面切换状态：00-->01-->10
	begin
		if(!reset) turn_next_state=2'b00;
		else
			case(turn_state)
			2'b00:turn_next_state=2'b01;
			2'b01:turn_next_state=2'b10;
			2'b10:turn_next_state=2'b00;
			default:turn_next_state=2'b00;
			endcase
	end
	//次态到现态转换
	always@(posedge system_clk or negedge reset)
	begin
		if(!reset)  turn_state<=2'b00;
		else        turn_state<=turn_next_state;
	end
	//输出电路
	always@(reset or turn_state)
	begin
		if(!reset)  flag_turn= 2'b00;
		else
			case(turn_state)
			2'b00:flag_turn=2'b00;
			2'b01:flag_turn=2'b01;
			2'b10:flag_turn=2'b10;
			default:flag_turn=2'b00;
			endcase
	end

//数码管闪烁选择的状态机
	//次态电路
	always@(negedge key_switch or negedge reset) //敏感信号为选项切换按键(按下按键切换状态） 页面切换状态：00-->01-->10-->11
	begin
		if(!reset) switch_next_state=2'b00;
		else
			case(switch_state)
			2'b00:switch_next_state=2'b01;
			2'b01:switch_next_state=2'b10;
			2'b10:switch_next_state=2'b11;
			2'b11:switch_next_state=2'b00;
			default:switch_next_state=2'b00;
			endcase
	end
	//次态-->现态转换
	always@(posedge system_clk or negedge reset)
	begin
		if(!reset)  switch_state<=2'b00;
		else        switch_state<=switch_next_state;
	end
	//输出电路
	always@(reset or switch_state)
	begin
		if(!reset)  flag_switch= 2'b00;
		else
			case(switch_state)
			2'b00:flag_switch=2'b00;
			2'b01:flag_switch=2'b01;
			2'b10:flag_switch=2'b10;
			2'b11:flag_switch=2'b11;
			default:switch_next_state=2'b00;
			endcase
	end

	//增一选择项目
	always@(turn_state or switch_state or reset) //敏感信号为当前页面状态、数码管闪烁选择状态（当选择项目变动时，增一选择项目也随之变化）
	begin
		if(!reset) flag_add=4'b0000;//0000代表空状态（都没选）
		else
			case(turn_state)//当前页面
			2'b00:      //第一页（时分秒）
				case(switch_state)//当前数码管闪烁选择
				2'b00:flag_add=4'b0000;
				2'b01:flag_add=4'b0001;//选中秒
				2'b10:flag_add=4'b0010;//选中分
				2'b11:flag_add=4'b0011;//选中时
				endcase
			2'b01:    //第二页（年月日）
				case(switch_state)
				2'b00:flag_add=4'b0000;
				2'b01:flag_add=4'b0101;//选中日
				2'b10:flag_add=4'b0110;//选中月
				2'b11:flag_add=4'b0111;//选中年
				endcase
			2'b10:   //第三页（闹钟）
				case(switch_state)
				2'b00:flag_add=4'b0000;
				2'b01:flag_add=4'b1001;//选中闹钟秒
				2'b10:flag_add=4'b1010;//选中闹钟分
				2'b11:flag_add=4'b1011;//选中闹钟时
				endcase
			default:flag_add=4'b0000;
			endcase
	end

	//生成增一的专属信号
	always@(key_add)//敏感信号为增一按键，当按键按下时，专属增一脉冲为0；当按键抬起时，专属增一脉冲为1；
	begin
		case(flag_add)
		4'b0001:second_add=key_add;
		4'b0010:minute_add=key_add;
		4'b0011:hour_add=key_add;
		4'b0101:day_add=key_add;
		4'b0110:month_add=key_add;
		4'b0111:year_add=key_add;
		4'b1001:alarm_second_add=key_add;
		4'b1010:alarm_minute_add=key_add;
		4'b1011:alarm_hour_add=key_add;
		default:;                        //其它的都什么也不执行
		endcase
	end
endmodule

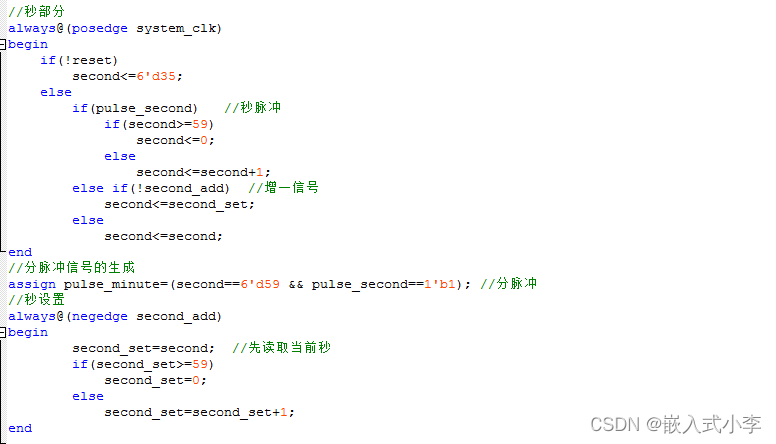

接下来就是时钟处理模块，这个模块里面的内容并不是很难。首先就是对系统时钟进行分频，产生1S的脉冲信号，然后在这个脉冲的驱动下，驱使时、分、秒、年、月、日的正常逻辑运转。部分示例代码如下：

但是，时、分、秒、年、月、日不仅能够正常的运转（在秒脉冲的驱动下，做正常的时钟运行），还能够在设置信号（second_add,minute_add,hour_add,day_add,month_add,year_add）等的驱使下，随着按键按下一次，数值增加一次，起到一个按键调节时钟的效果。

这部分的所有代码如下：

//时钟模块
//实现功能：计时功能及其时钟设置功能
//输入信号：系统时钟、复位按键、时分秒年月日的加一信号
//输出信号：年月日和时分秒、秒脉冲

module clock(system_clk,reset,select_sign,second_add,minute_add,hour_add,day_add,month_add,year_add,second,minute,hour,day,month,year);
input system_clk,reset,second_add,minute_add,hour_add,day_add,month_add,year_add;
input select_sign;
output [5:0] second;//最大59
output [5:0] minute;//最大59
output [4:0] hour;//最大23
output [4:0] day;//最大31
output [3:0] month;//最大12
output [6:0] year;//最大99

reg [31:0]p;//最大24999999
wire pulse_second;//秒脉冲

reg [5:0] second;
reg [5:0] second_set;
wire pulse_minute; //分脉冲

reg [5:0] minute;
reg [5:0] minute_set;
wire pulse_hour;//小时脉冲

reg [4:0] hour;
reg [4:0] hour_set;
wire pulse_day;//日脉冲

reg [4:0] day=5'd8;
reg [4:0] day_set;
reg [3:0] day_month;
reg [6:0] day_year;
wire pulse_month;//月脉冲

reg [3:0] month;
reg [3:0] month_set;
wire pulse_year;//年脉冲

reg [6:0] year;
reg [6:0] year_set;


always@(posedge system_clk or negedge reset)//敏感信号：系统时钟和复位
begin
	if(!reset)
		p<=0;
	else
		if(p==49999999)
			p<=0;
		else
			p<=p+1;
end

assign pulse_second=(p==49999999 && (select_sign==1'b1));   //秒脉冲

//秒部分
always@(posedge system_clk)
begin
	if(!reset)
		second<=6'd35;
	else
		if(pulse_second)   //秒脉冲
			if(second>=59)
				second<=0;
			else
				second<=second+1;
		else if(!second_add)  //增一信号
			second<=second_set;
		else
			second<=second;
end
//分脉冲信号的生成
assign pulse_minute=(second==6'd59 && pulse_second==1'b1); //分脉冲
//秒设置
always@(negedge second_add)
begin
		second_set=second;  //先读取当前秒
		if(second_set>=59)
			second_set=0;
		else
			second_set=second_set+1;
end

//分部分
always@(posedge system_clk)
begin
	if(!reset)
		minute<=6'd24;
	else
		if(pulse_minute)
			if(minute>=59)
				minute<=0;
			else
				minute<=minute+1;
		else if(!minute_add)
			minute<=minute_set;
		else
			minute<=minute;
end
//小时脉冲的生成
assign pulse_hour=(minute==6'd59 && pulse_minute==1'b1); //小时脉冲
//分设置
always@(negedge minute_add)
begin
		minute_set=minute;
		if(minute_set>=59)
			minute_set=0;
		else
			minute_set=minute_set+1;
end

//小时部分
always@(posedge system_clk)
begin
	if(!reset)
		hour<=5'd16;
	else
		if(pulse_hour)
			if(hour>=23)
				hour<=0;
			else
				hour<=hour+1;
		else if(!hour_add)
			hour<=hour_set;
		else
			hour<=hour;
end
//天脉冲的生成
assign pulse_day=(hour==5'd23 && pulse_hour==1'b1);
//小时的设置
always@(negedge hour_add)
begin
		hour_set=hour;
		if(hour_set>=23)
			hour_set=0;
		else
			hour_set=hour_set+1;
end

//天部分
always@(posedge system_clk)
begin
	if(!reset)
		day<=5'd8;
	else
		if(pulse_day) //天脉冲
			if(month==1 || month==3 ||month==5 || month==7 || month==8 || month==10 || month==12)
				if(day>=31)
					day<=1;
				else
					day<=day+1;
			else if(month==4 || month==6 ||month==9 || month==11)
				if(day>=30)
					day<=1;
				else
					day<=day+1;
			else if(month==2 && (year%4==0))
				if(day>=29)
					day<=1;
				else
					day<=day+1;
			else
				if(day>=28)
					day<=1;
				else
					day<=day+1;
		else if(!day_add)
			day<=day_set;
		else
			day<=day;
end
//月脉冲的生成
assign pulse_month=((day==5'd28 && month==4'd2 && (year%4!=0) && pulse_day==1'b1)
||(day==5'd29 && month==4'd2 && (year%4==0) && pulse_day==1'b1)
||(day==5'd30 && (month==4'd4 || month==4'd6 ||month==4'd9 || month==4'd11) && pulse_day==1'b1)
||(day==5'd31 && (month==4'd1 || month==4'd3 ||month==4'd5 || month==4'd7 || month==4'd8 || month==4'd10 || month==4'd12) && pulse_day==1'b1));
//天的设置
always@(negedge day_add)
begin
		day_set=day;
		day_month=month;
		day_year=year;
		if(day_month==1 || day_month==3 ||day_month==5 || day_month==7 || day_month==8 || day_month==10 || day_month==12)
			if(day_set>=31)
				day_set<=1;
			else
				day_set<=day_set+1;
		else if(day_month==4 || day_month==6 ||day_month==9 || day_month==11)
			if(day_set>=30)
				day_set<=1;
			else
				day_set<=day_set+1;
		else if(day_month==2 && (day_year%4==0))   //闰年
			if(day_set>=29)
				day_set<=1;
			else
				day_set<=day_set+1;
		else
			if(day_set>=28)
				day_set<=1;
			else
				day_set<=day_set+1;
end

//月部分
always@(posedge system_clk)
begin
	if(!reset)
		month<=4'd12;
	else
		if(pulse_month)
			if(month>=12)
				month<=1;
			else
				month<=month+1;
		else if(!month_add)
			month<=month_set;
		else
			month<=month;
end
//年脉冲的生成
