Android中View绘制流程

整个View树的绘图流程是在ViewRoot.java类的performTraversals()函数展开的，该函数做的执行过程可简单概况为

根据之前设置的状态，判断是否需要重新计算视图大小(measure)、是否重新需要安置视图的位置(layout)、以及是否需要重绘

(draw)，其框架过程如下：

步骤其实为host.layout()

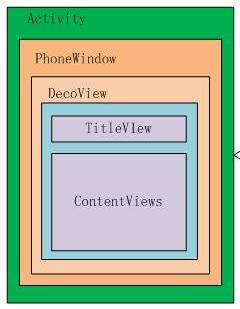

接下来温习一下整个View树的结构，对每个具体View对象的操作，其实就是个递归的实现。

4.mesarue():

为整个View树计算实际的大小，即设置实际的高(对应属性:mMeasuredHeight)和宽(对应属性:

mMeasureWidth)，每个View的控件的实际宽高都是由父视图和本身视图决定的。

layout:

根据子视图的大小以及布局参数将View树放到合适的位置上

draw():

ViewRoot对象的performTraversals()方法调用draw()方法发起绘制该View树，值得注意的是每次发起绘图时，并不

会重新绘制每个View树的视图，而只会重新绘制那些“需要重绘”的视图，View类内部变量包含了一个标志位DRAWN，当该

视图需要重绘时，就会为该View添加该标志位。

5.invalidate()方法 ：

请求重绘View树，即draw()过程，假如视图发生大小没有变化就不会调用layout()过程，并且只绘制那些“需要重绘的”

视图，即谁(View的话，只绘制该View ；ViewGroup，则绘制整个ViewGroup)请求invalidate()方法，就绘制该视图。

requestLayout()方法 ：会导致调用measure()过程 和 layout()过程 。

说明：只是对View树重新布局layout过程包括measure()和layout()过程，不会调用draw()过程，但不会重新绘制

任何视图包括该调用者本身。

7.measure过程：

View树是遍历绘制的，内部的主体逻辑是判断是否需要重新测量视图大小（measure），是否需要重新布局（layout），是否重新需要绘制（draw）。measure过程是遍历的前提，只有measure后才能进行布局（layout）和绘制（draw），因为在layout的过程中需要用到measure过程中计算得到的每个View的测量大小，而draw过程需要layout确定每个view的位置才能进行绘制。下面我们主要来探讨一下measure的主要过程，相对与layout和draw，measure过程理解起来比较困难。

我们在编写layout的xml文件时会碰到layout_width和layout_height两个属性，对于这两个属性我们有三种选择：赋值成具体的数值，match_parent或者wrap_content，而measure过程就是用来处理match_parent（低版本叫fill_parent）或者wrap_content，假如layout中规定所有View的layout_width和layout_height必须赋值成具体的数值，那么measure其实是没有必要的，但是google在设计Android的时候考虑加入match_parent或者wrap_content肯定是有原因的，它们会使得布局更加灵活。

看下measue(int widthMeasureSpec, int heightMeasureSpec)中的两个参数， 这两个参数分别是父视图提供的测量规格，当父视图调用子视图的measure函数对子视图进行测量时，会传入这两个参数，通过这两个参数以及子视图本身的LayoutParams来共同决定子视图的测量规格，在ViewGroup的measureChildWithMargins函数中体现了这个过程，稍后会介绍。

MeasureSpec参数的值为int型，分为高32位和低16为，高32位保存的是specMode，低16位表示specSize，specMode分三种：
自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则近万的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！

因此收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点，真正体系化！

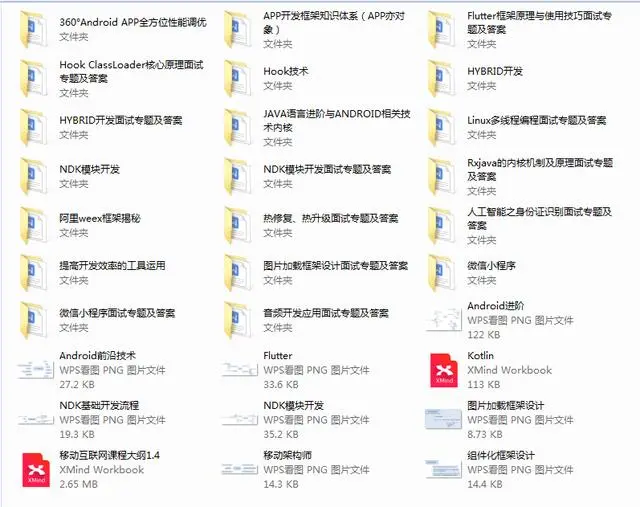

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！
