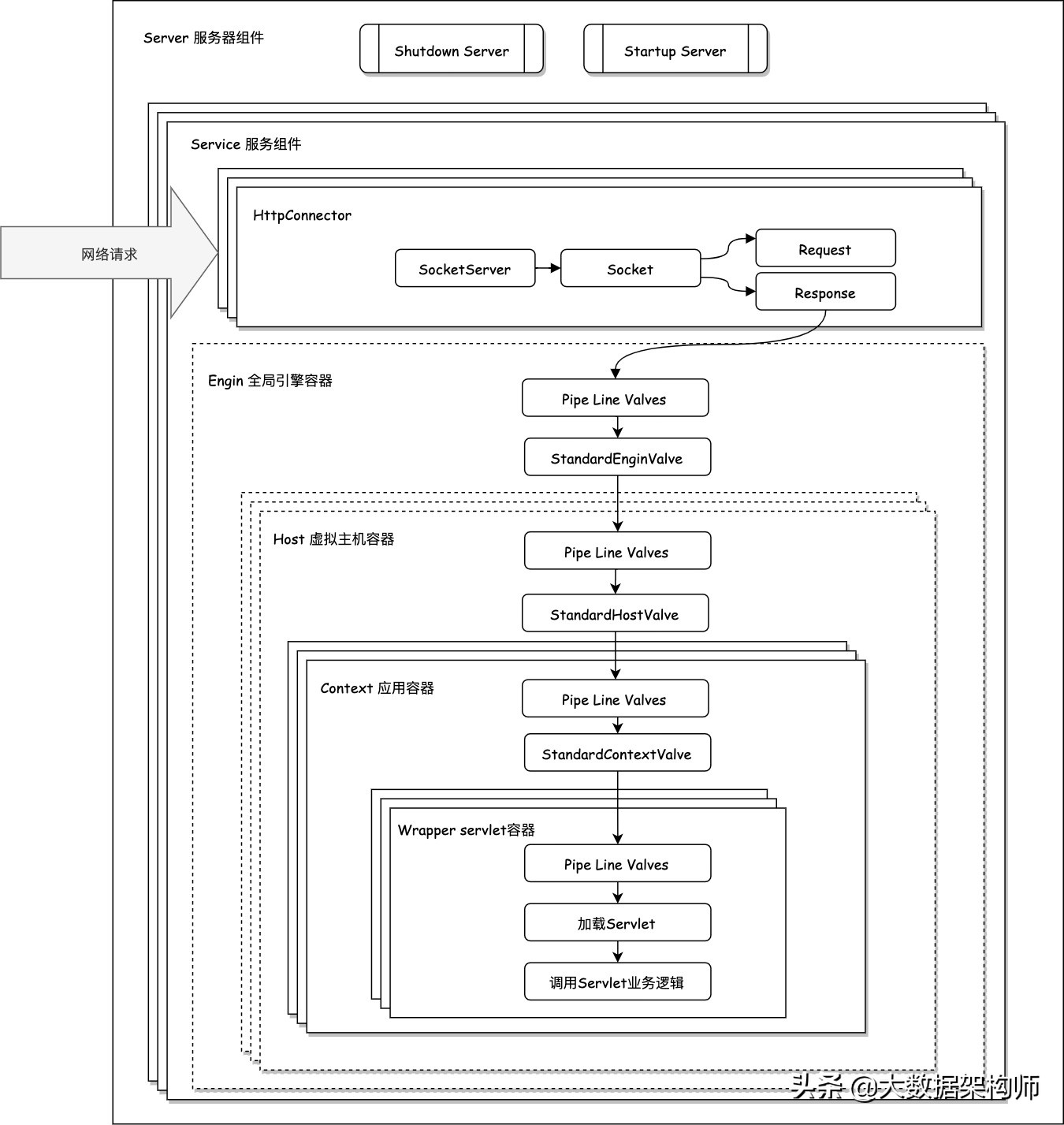

接收socket请求，可以是同步或者异步，阻塞或非阻塞等方式。
处理请求中的协议，如Http协议等。
路由请求到对应的servelt实例。

Spring MVC整体结构介绍，图文+代码；

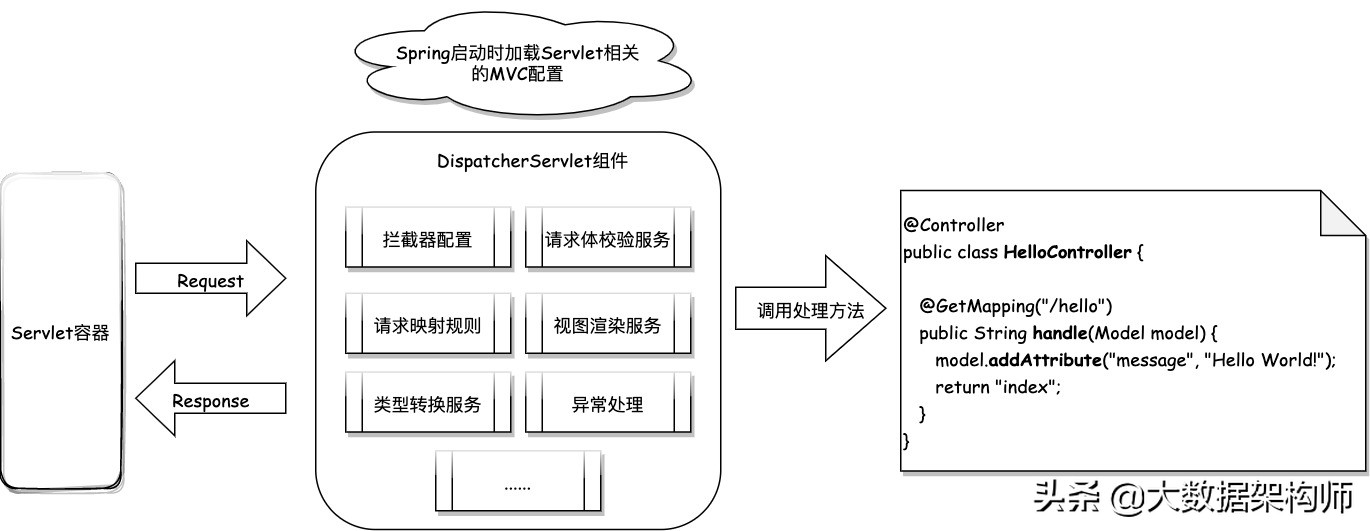

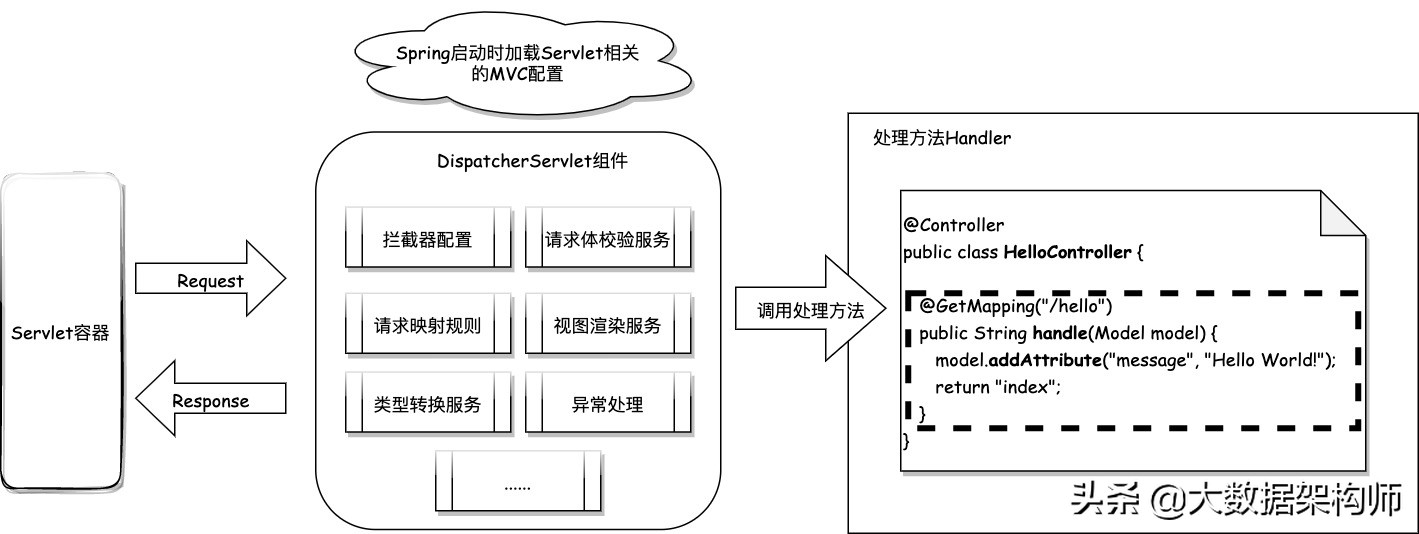

核心组件DispatcherServlet

=====================

Spring MVC的核心组件就是DispatcherServlet，它是SpringWeb请求的调度中心，它的主要功能如下所示：

在Spring容器启动阶段读取映射规则，如RequestMapping；
在请求到来的时候，按照加载的请求映射规则找到合适的处理方法；
当处理请求的过程中出现了异常，对异常进行处理，如返回合适的界面或状态码；
解析返回View的主题、时区等信息；
渲染返回的视图。

Spring MVC整体结构介绍，图文+代码；

请求映射HandlerMapping

==================

请求映射用于根据请求找到该请求需要调用的所有方法，包含过滤器和处理方法等。比较常用的一种请求映射是

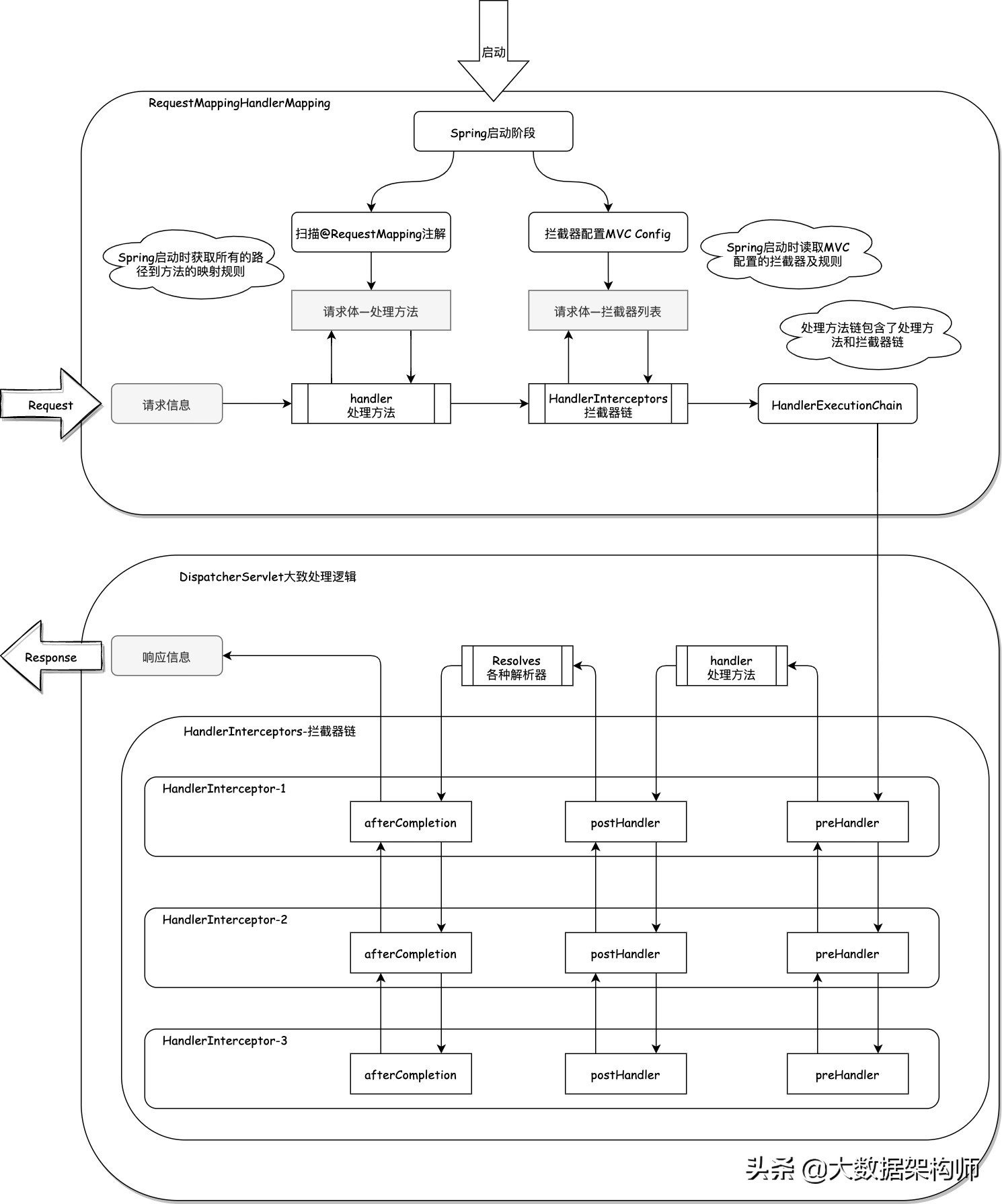

RequestMappingHandlerMapping，从名称上可以看出来这个HandlerMapping是用于处理@RequestMapping注解请求映射的类。该类的工作原理如下所示，可以看到该类的主要作用是在收到请求之后，按顺序拿到所有需要调用的方法（主要包含拦截器和处理方法），然后一一调用这些方法。

Spring MVC整体结构介绍，图文+代码；

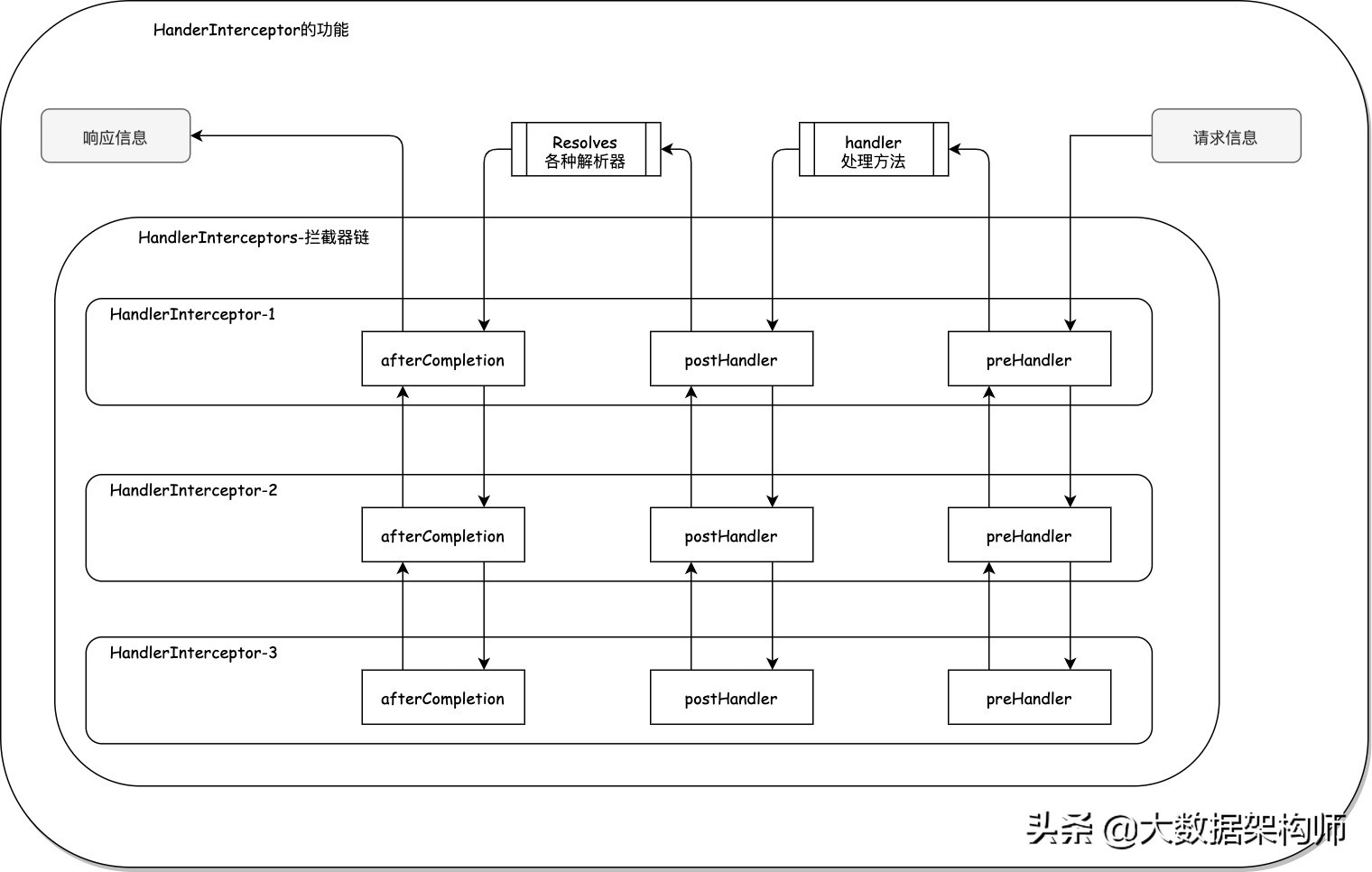

拦截器HandlerInterceptor

=====================

拦截器和Tomcat容器中的Valve有些类似，Spring的拦截器可以让用户灵活的在请求处理前、请求处理后和请求完成三个阶段自定义操作，比如用户权限校验等。拦截器的作用我们可以在上一节的图中看到，Spring关于拦截器的接口定义如下所示：

public interface HandlerInterceptor {

default boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler)

throws Exception {

return true;

}

default void postHandle(HttpServletRequest request, HttpServletResponse response, Object handler,

@Nullable ModelAndView modelAndView) throws Exception {

}

default void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler,

@Nullable Exception ex) throws Exception {

}

Spring MVC整体结构介绍，图文+代码；

处理方法Handler

===========

处理方法在DispatcherServlet定义为Object类型，如果我们使用了@RequestMapping来根据请求查找处理方法，那么查找到的处理方法就是HandlerMethod类型，对应于Controller中添加了对应RequestMapping的方法。

Spring MVC整体结构介绍，图文+代码；

处理方法适配器HandlerAdapter

=====================

DispatcherServlet从HandlerMapping中获取到的处理方法是Object类型，意味着不同的处理方法可能返回不同的对象，DispatcherServlet本身是一个调度器，不应该关注如何调用不同的处理方法，所以Spring提供了HandlerAdapter列表用户处理不同的调度方法。

// 处理方法适配器接口定义

public interface HandlerAdapter {

boolean supports(Object handler);

@Nullable

ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception;

long getLastModified(HttpServletRequest request, Object handler);

}
