一.什么是事件标志组？

事件标志位：表明某个事件是否发生，联想：全局变量 flag。通常按位表示，每一个位表示一个事件（高8位不算）

事件标志组是一组事件标志位的集合，可以简单的理解事件标志组，就是一个整数。

事件标志组本质是一个 16 位或 32 位无符号的数据类型 EventBits_t ，由 configUSE_16_BIT_TICKS决定。

虽然使用了 32 位无符号的数据类型变量来存储事件标志，但其中的高8位用作存储事件标志组的控制信息，低 24 位用作存储事件标志，所以说一个事件组最多可以存储 24 个事件标志！

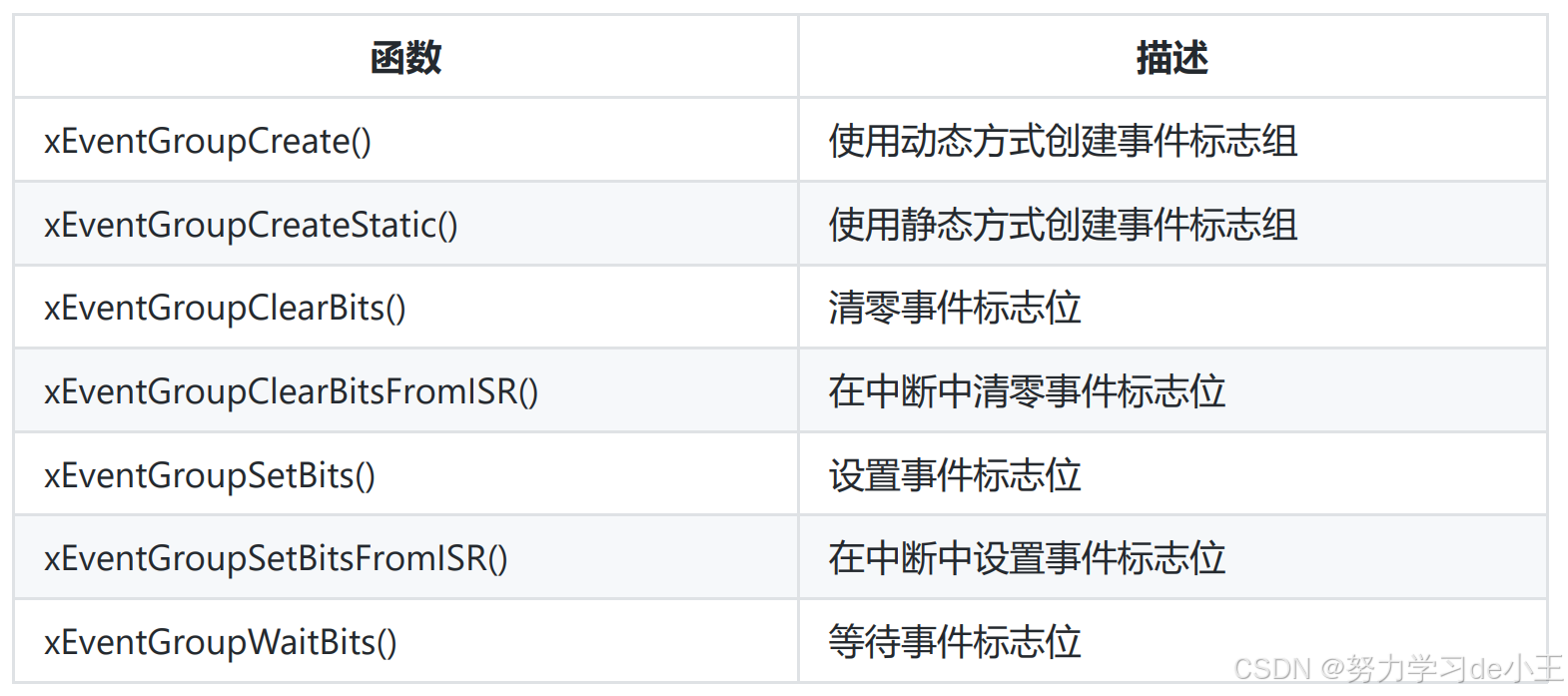

二.事件标志组相关 API 函数

1. 创建事件标志组

参数：

无

返回值：

成功，返回对应事件标志组的句柄；

失败，返回 NULL 。

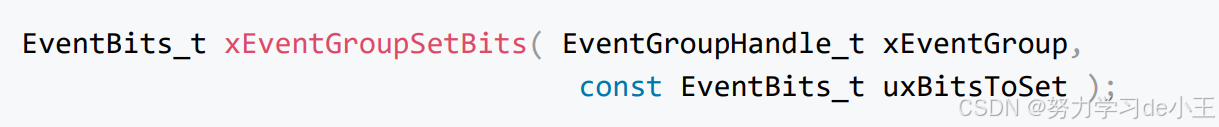

2. 设置事件标志位

参数：

xEventGroup：对应事件组句柄。 uxBitsToSet：指定要在事件组中设置的一个或多个位的按位值。

返回值：

设置之后事件组中的事件标志位值。

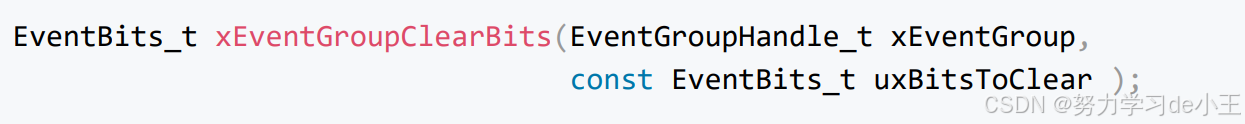

3. 清除事件标志位

参数：

xEventGroup：对应事件组句柄。 uxBitsToClear：指定要在事件组中清除的一个或多个位的按位值。

返回值：

清零之前事件组中事件标志位的值。

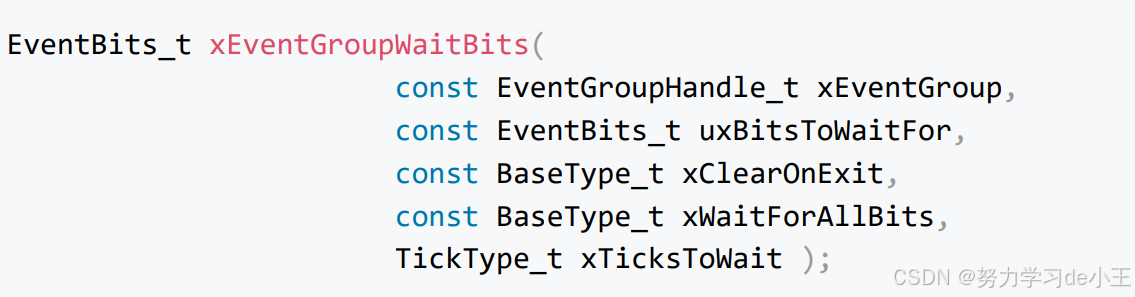

4. 等待事件标志位

参数：

xEventGroup：对应的事件标志组句柄 uxBitsToWaitFor：指定事件组中要等待的一个或多个事件位的按位值 xClearOnExit：pdTRUE——清除对应事件位，pdFALSE——不清除 xWaitForAllBits：

pdTRUE——所有等待事件位全为1（逻辑与），pdFALSE——等待的事件位有一个为1（逻辑或）

xTicksToWait：超时

返回值：

等待的事件标志位值：等待事件标志位成功，返回等待到的事件标志位其他值：等待事件标志位失败，返回事件组中的事件标志位

三.实操

1.实验需求

创建一个事件标志组和两个任务（ task1 和 task2），task1 检测按键，如果检测到 KEY1 和 KEY2都按过，则执行 task2 。

2.CubeMX配置

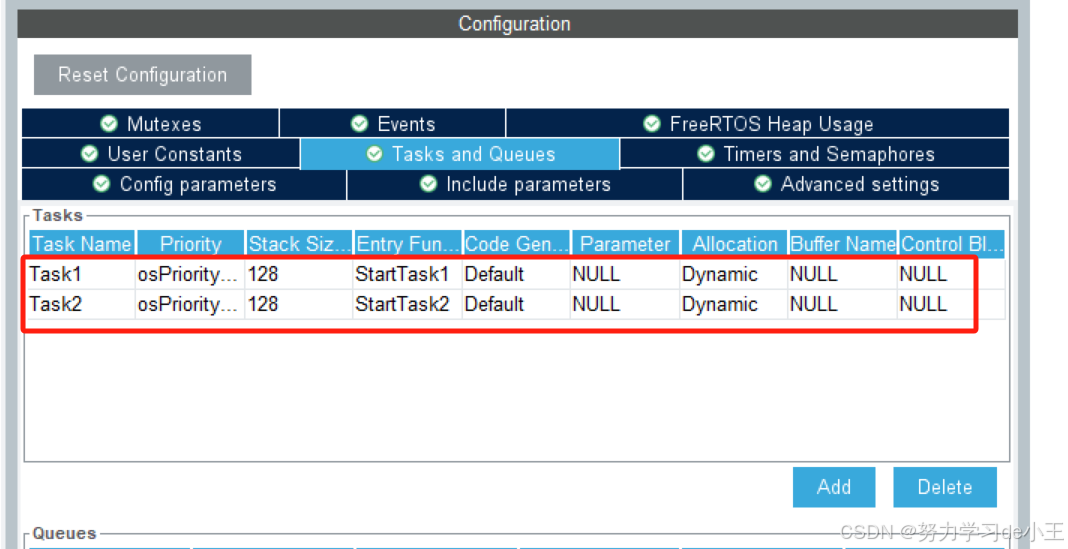

创建2个任务

3.代码实现

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * File Name          : freertos.c
  * Description        : Code for freertos applications
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2024 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */

/* Includes ------------------------------------------------------------------*/
#include "FreeRTOS.h"
#include "task.h"
#include "main.h"
#include "cmsis_os.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <stdio.h>
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN Variables */
EventGroupHandle_t eventgroup_handle;
/* USER CODE END Variables */
osThreadId Task1Handle;
osThreadId Task2Handle;

/* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN FunctionPrototypes */

/* USER CODE END FunctionPrototypes */

void StartTask1(void const * argument);
void StartTask2(void const * argument);

void MX_FREERTOS_Init(void); /* (MISRA C 2004 rule 8.1) */

/* GetIdleTaskMemory prototype (linked to static allocation support) */
void vApplicationGetIdleTaskMemory( StaticTask_t **ppxIdleTaskTCBBuffer, StackType_t **ppxIdleTaskStackBuffer, uint32_t *pulIdleTaskStackSize );

/* USER CODE BEGIN GET_IDLE_TASK_MEMORY */
static StaticTask_t xIdleTaskTCBBuffer;
static StackType_t xIdleStack[configMINIMAL_STACK_SIZE];

void vApplicationGetIdleTaskMemory( StaticTask_t **ppxIdleTaskTCBBuffer, StackType_t **ppxIdleTaskStackBuffer, uint32_t *pulIdleTaskStackSize )
{
  *ppxIdleTaskTCBBuffer = &xIdleTaskTCBBuffer;
  *ppxIdleTaskStackBuffer = &xIdleStack[0];
  *pulIdleTaskStackSize = configMINIMAL_STACK_SIZE;
  /* place for user code */
}
/* USER CODE END GET_IDLE_TASK_MEMORY */

/**
  * @brief  FreeRTOS initialization
  * @param  None
  * @retval None
  */
void MX_FREERTOS_Init(void) {
  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* USER CODE BEGIN RTOS_MUTEX */
  /* add mutexes, ... */
  /* USER CODE END RTOS_MUTEX */

  /* USER CODE BEGIN RTOS_SEMAPHORES */
  /* add semaphores, ... */
  /* USER CODE END RTOS_SEMAPHORES */

  /* USER CODE BEGIN RTOS_TIMERS */
  /* start timers, add new ones, ... */
  /* USER CODE END RTOS_TIMERS */

  /* USER CODE BEGIN RTOS_QUEUES */
  /* add queues, ... */
  /* USER CODE END RTOS_QUEUES */

  /* Create the thread(s) */
  /* definition and creation of Task1 */
  osThreadDef(Task1, StartTask1, osPriorityNormal, 0, 128);
  Task1Handle = osThreadCreate(osThread(Task1), NULL);

  /* definition and creation of Task2 */
  osThreadDef(Task2, StartTask2, osPriorityNormal, 0, 128);
  Task2Handle = osThreadCreate(osThread(Task2), NULL);

  /* USER CODE BEGIN RTOS_THREADS */
  /* add threads, ... */
	eventgroup_handle=xEventGroupCreate();
  /* USER CODE END RTOS_THREADS */

}

/* USER CODE BEGIN Header_StartTask1 */
/**
  * @brief  Function implementing the Task1 thread.
  * @param  argument: Not used
  * @retval None
  */
/* USER CODE END Header_StartTask1 */
void StartTask1(void const * argument)
{
  /* USER CODE BEGIN StartTask1 */
  /* Infinite loop */
  for(;;)
  {
		//等待KEY1按下
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)==GPIO_PIN_RESET)
		{
		osDelay(20);
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)==GPIO_PIN_RESET)
		{
		xEventGroupSetBits(eventgroup_handle,0x01);
		}
		while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)==GPIO_PIN_RESET);
		}

		//等待KEY2按下
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1)==GPIO_PIN_RESET)
		{
		osDelay(20);
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1)==GPIO_PIN_RESET)
		{
		xEventGroupSetBits(eventgroup_handle,0x02);
		}
		while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_1)==GPIO_PIN_RESET);
		}
    osDelay(1);
  }
  /* USER CODE END StartTask1 */
}

/* USER CODE BEGIN Header_StartTask2 */
/**
* @brief Function implementing the Task2 thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_StartTask2 */
void StartTask2(void const * argument)
{
  /* USER CODE BEGIN StartTask2 */
	EventBits_t event_bit=0;
  /* Infinite loop */
  for(;;)
  {
		event_bit=xEventGroupWaitBits(eventgroup_handle,0x01|0x02,pdTRUE,pdTRUE,portMAX_DELAY);
		printf("返回值：%#x,请假成功\r\n",event_bit);
    osDelay(1);
  }
  /* USER CODE END StartTask2 */
}
