韦东山FreeRTOS快速入门与实战指南

原创于 2025-07-05 09:00:00 发布 · 1k 阅读

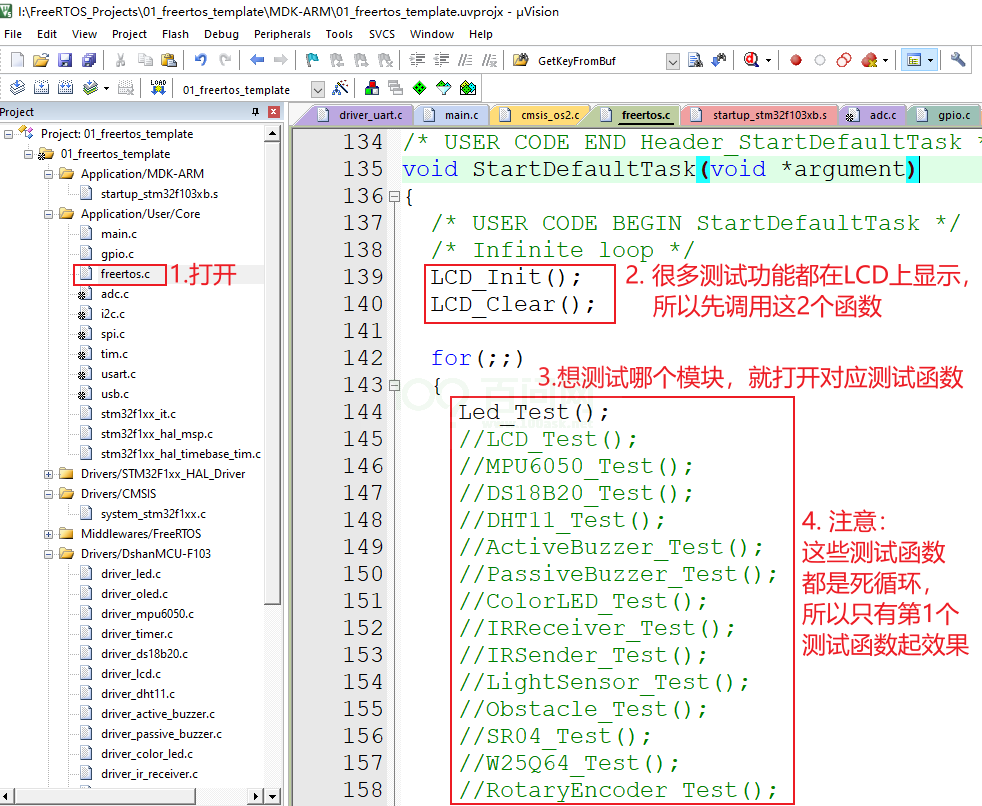

16 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #嵌入式硬件

实时操作系统专栏收录该内容

1 篇文章

订阅专栏

FreeRTOS 快速入门

1 学习资料

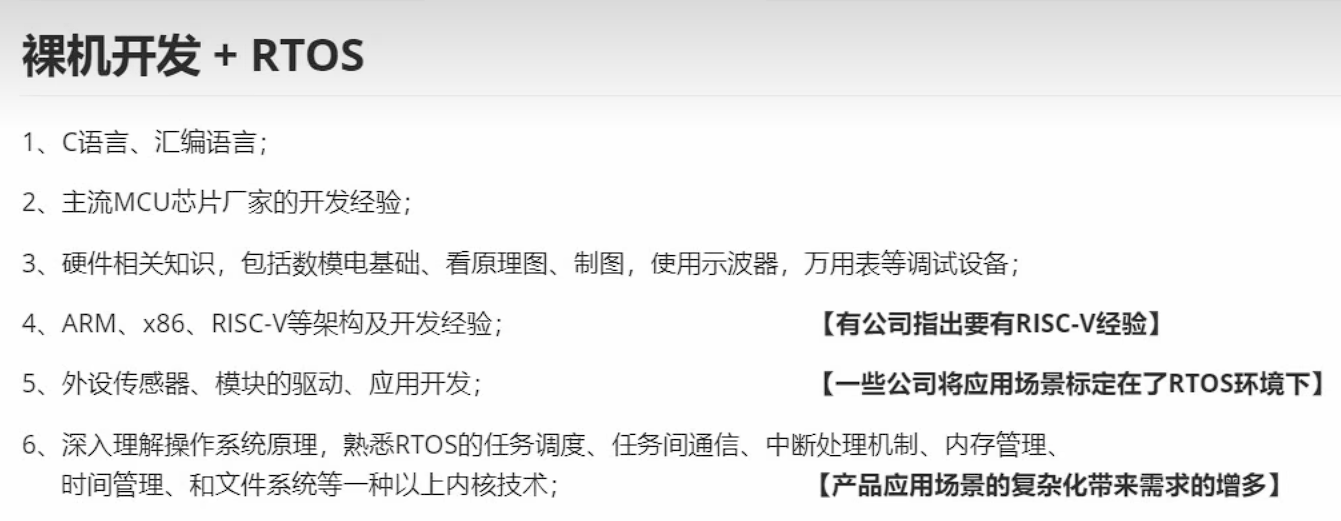

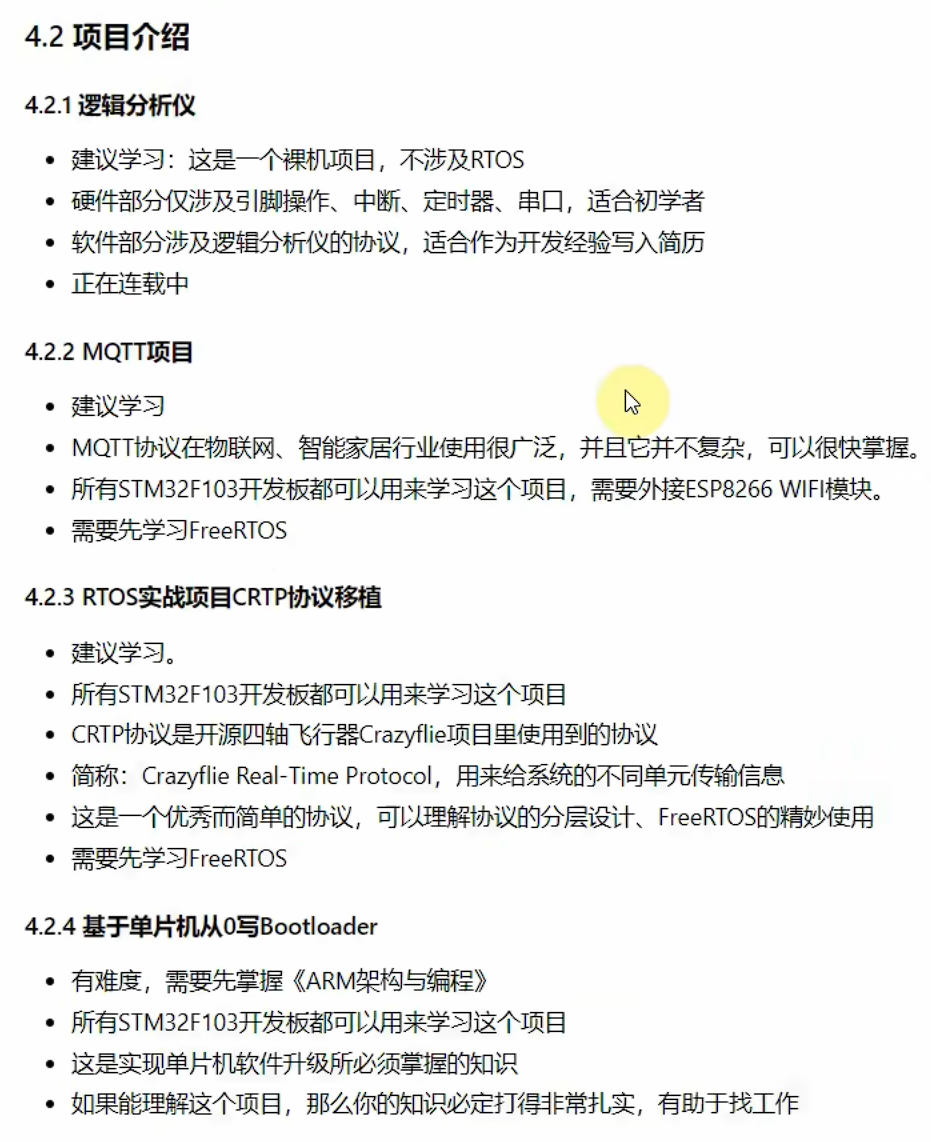

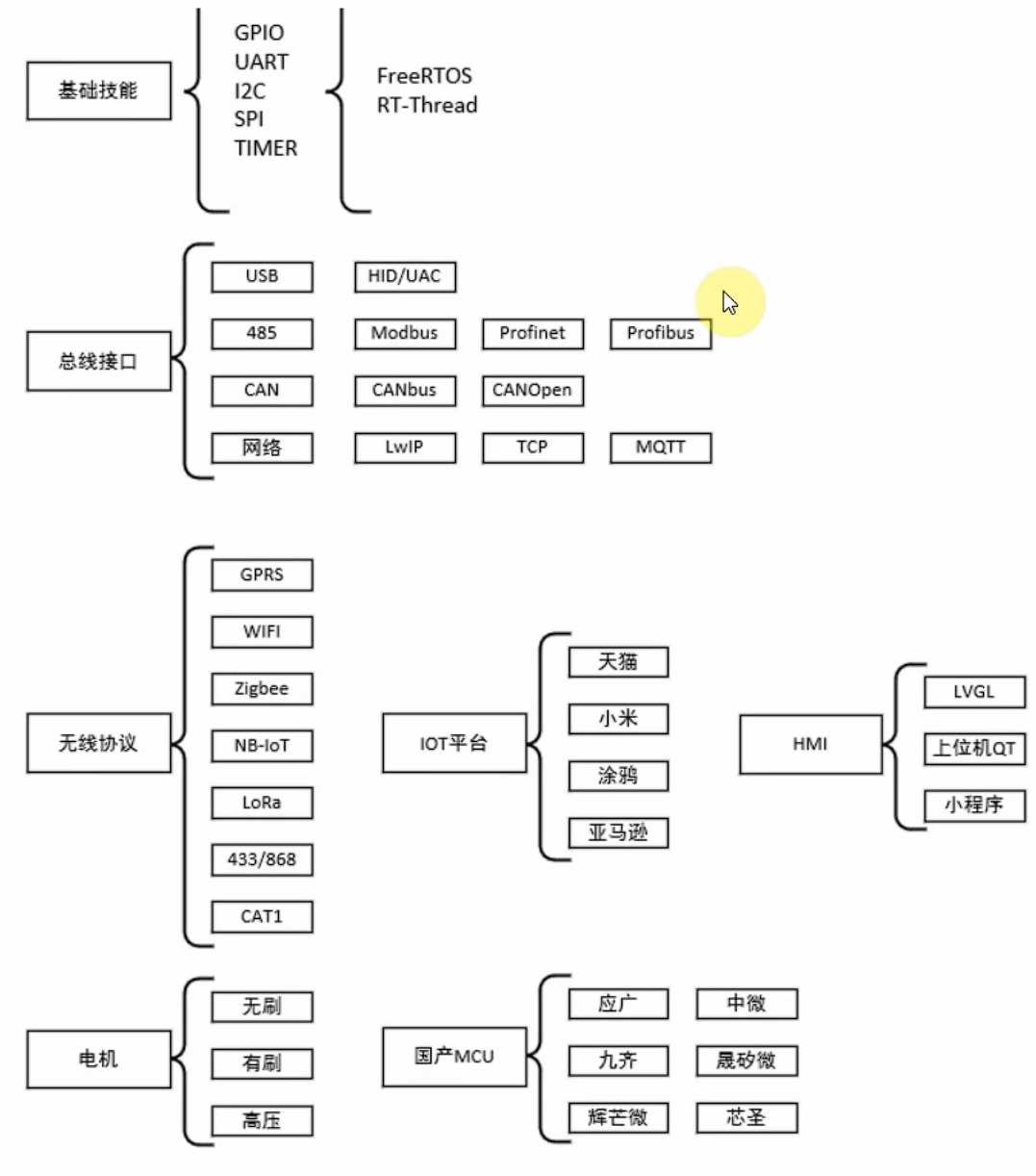

1.1资源下载

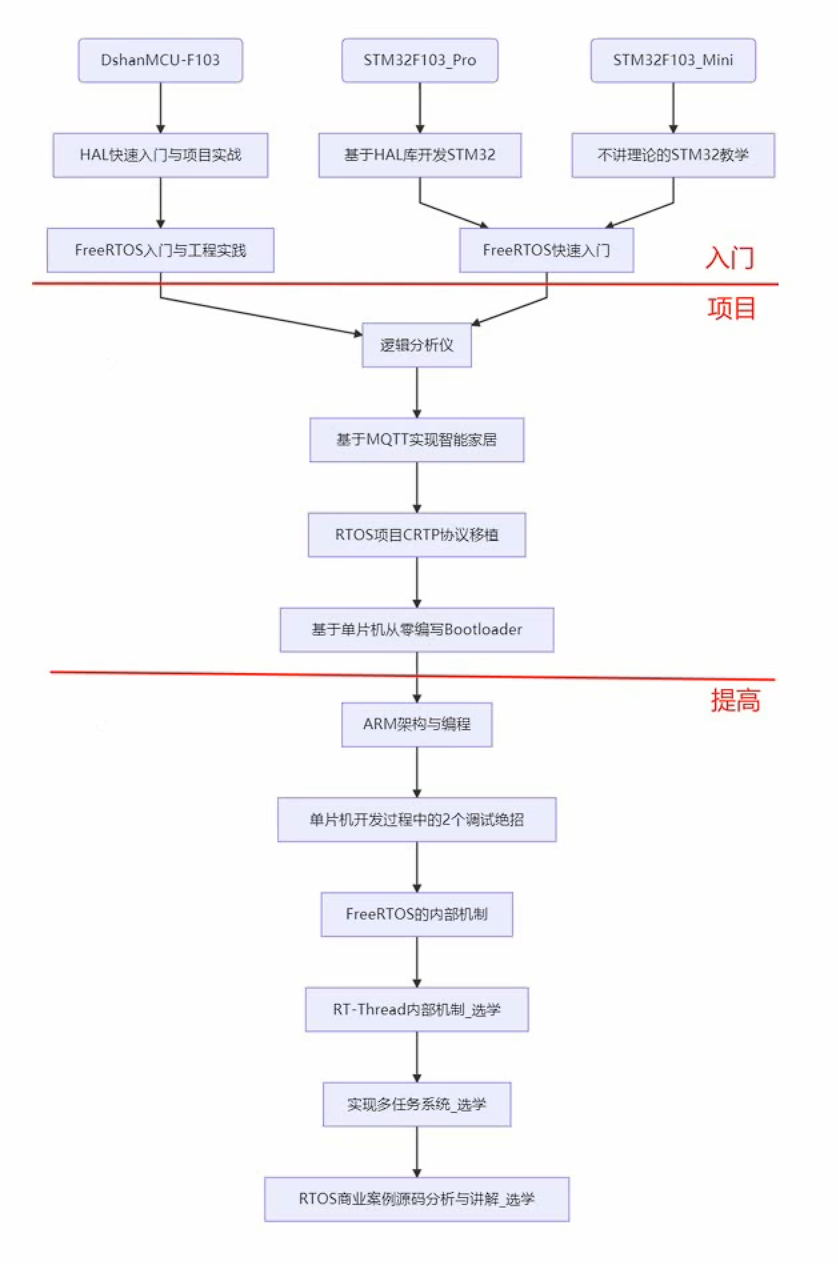

1.2学习路线

1.3课程文档

2 程序设计模式

本章目标

理解裸机程序设计模式
了解多任务系统中程序设计的不同

2.1裸机程序设计模式

裸机程序的设计模式可以分为：轮询、前后台、定时器驱动、基于状态机。

2.1.1轮询模式

在主循环中不断查询外设状态并执行对应操作，结构简单但效率低。

2.1.2 前后台

前台处理中断，后台执行主循环任务，实现基本的任务调度。

2.1.3 定时器驱动

通过定时器中断触发任务执行，实现周期性操作。

2.1.3 基于状态机

根据不同状态执行相应操作，通过状态转移管理复杂逻辑。

2.2多任务系统

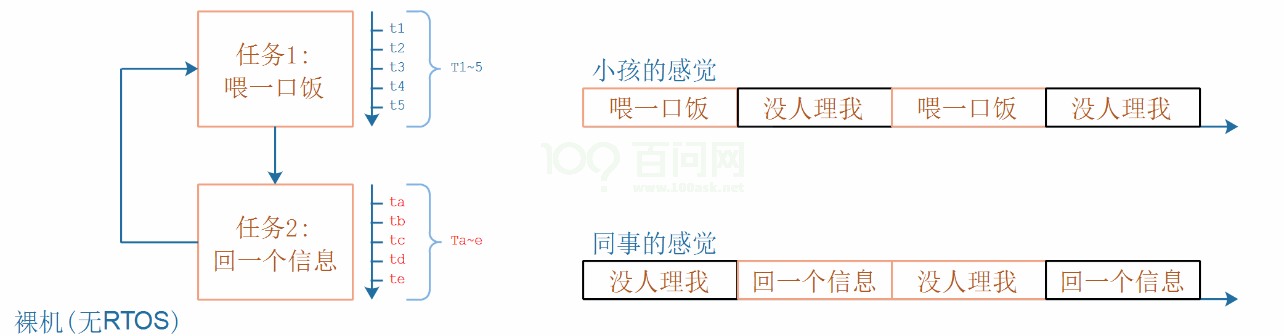

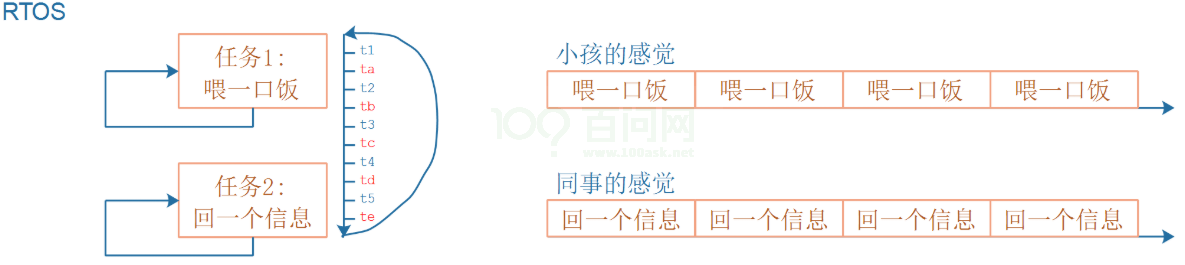

2.2.1多任务模式

一次性完成一个任务，任务与任务之间间隔较长，让人感觉任务执行不连贯、响应迟缓。

一次完成一小段任务，快速切换任务，任务与任务之间间隔较短，让人感觉任务执行连贯、响应快。

多任务系统会依次给这些任务分配时间，从而实现一次完成一小段任务的操作。

2.2.2互斥操作

多任务系统中，多个任务可能需要同时访问某些资源，需要增加保护措施以防止混乱。

这时要考虑访问公用的资源的“互斥操作”。

2.2.3同步操作

任务之间有依赖关系，比如说任务 B 要在任务 A 完成之后执行。

这种时候就可以阻塞 B，先让任务A处理完复杂事情，再执行 B。

3 开发板的使用

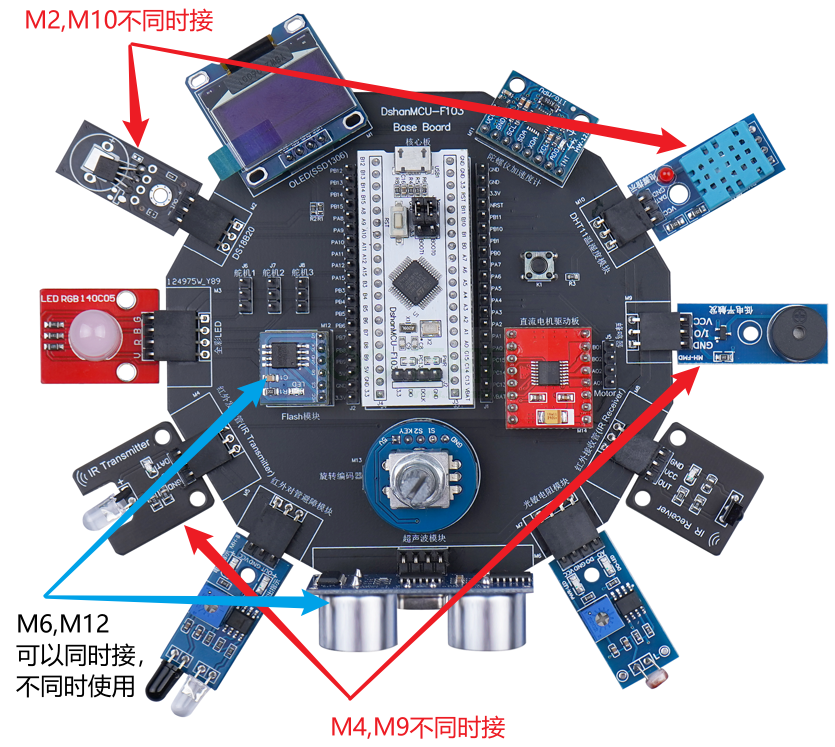

3.1硬件连接

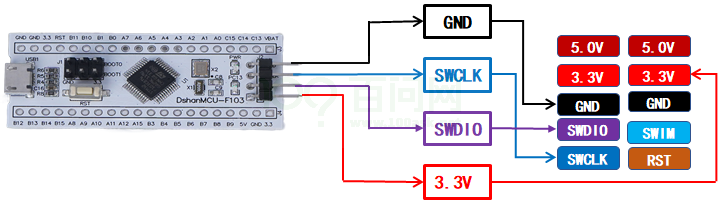

3.1.1连接ST-Link

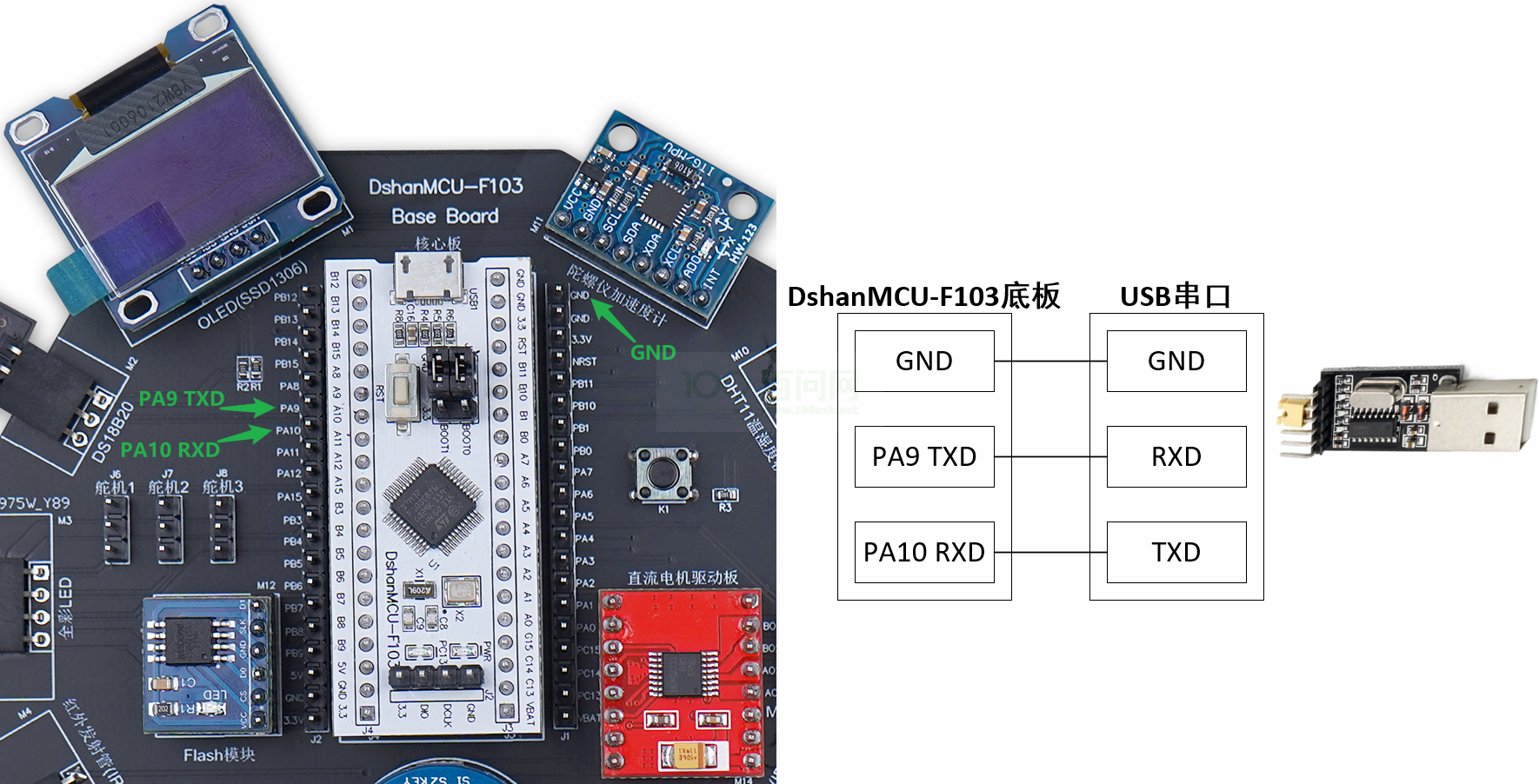

3.1.2连接USB串口

3.2 测试外设

3.3 注意事项

4 模块使用与软件配置

4.1硬件模块和驱动对应关系

模块	驱动
板载单色LED	driver_led.cdriver_led.h
按键(K1)	driver_key.cdriver_key.h
蜂鸣器模块（有源）	driver_active_buzzer.cdriver_active_buzzer.h
蜂鸣器模块（无源）	driver_passive_buzzer.cdriver_passive_buzzer.h
温湿度模块（DHT11）	driver_dht11.cdriver_dht11.h
温度模块（DS17B20）	driver_ds17b20.cdriver_ds17b20.h
红外避障模块（LM393）	driver_ir_obstacle.cdriver_ir_obstacle.h
超声波测距模块（HC-SR03）	driver_ultrasonic_sr04.cdriver_ultrasonic_sr04.h
旋转编码器模块（EC11）	driver_rotary_encoder.cdriver_rotary_encoder.h
红外接收模块（1738）	driver_ir_receiver.cdriver_ir_receiver.h
红外发射模块（38KHz）	driver_ir_sender.cdriver_ir_sender.h
RGB全彩LED模块	driver_color_led.cdriver_color_led.h
光敏电阻模块	driver_light_sensor.cdriver_light_sensor.h
舵机（SG90）
IIC OLED屏幕（SSD1306）	driver_oled.cdriver_oled.h
IIC 陀螺仪加速度计模块（MPU6050）	driver_mpu6050.cdriver_mpu6050.h
SPI FLASH模块（W25Q64）	driver_spiflash_w25q64.cdriver_spiflash_w25q64.h
直流电机（DRV8833）	driver_motor.cdriver_motor.h
步进电机（ULN2003）

4.2调试引脚与定时器

5 创建 FreeRTOS 工程

5.1 创建STM32CubeMX工程

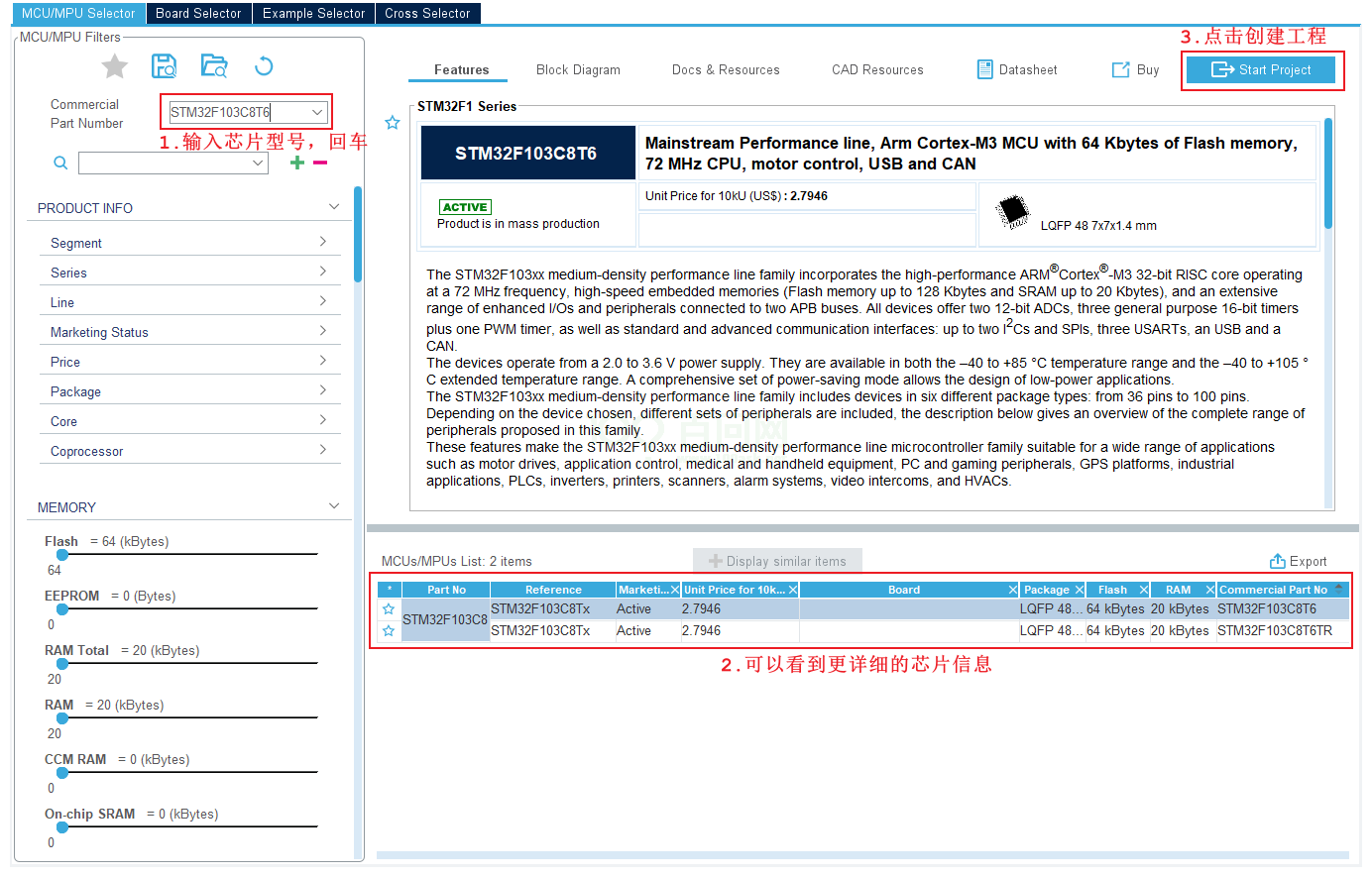

芯片选型

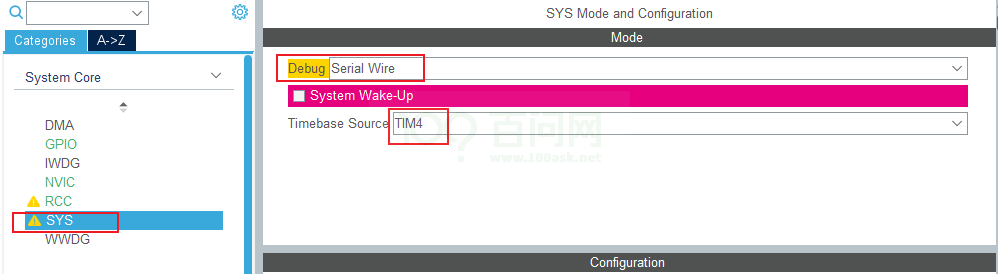

5.2 配置时钟

配置时钟

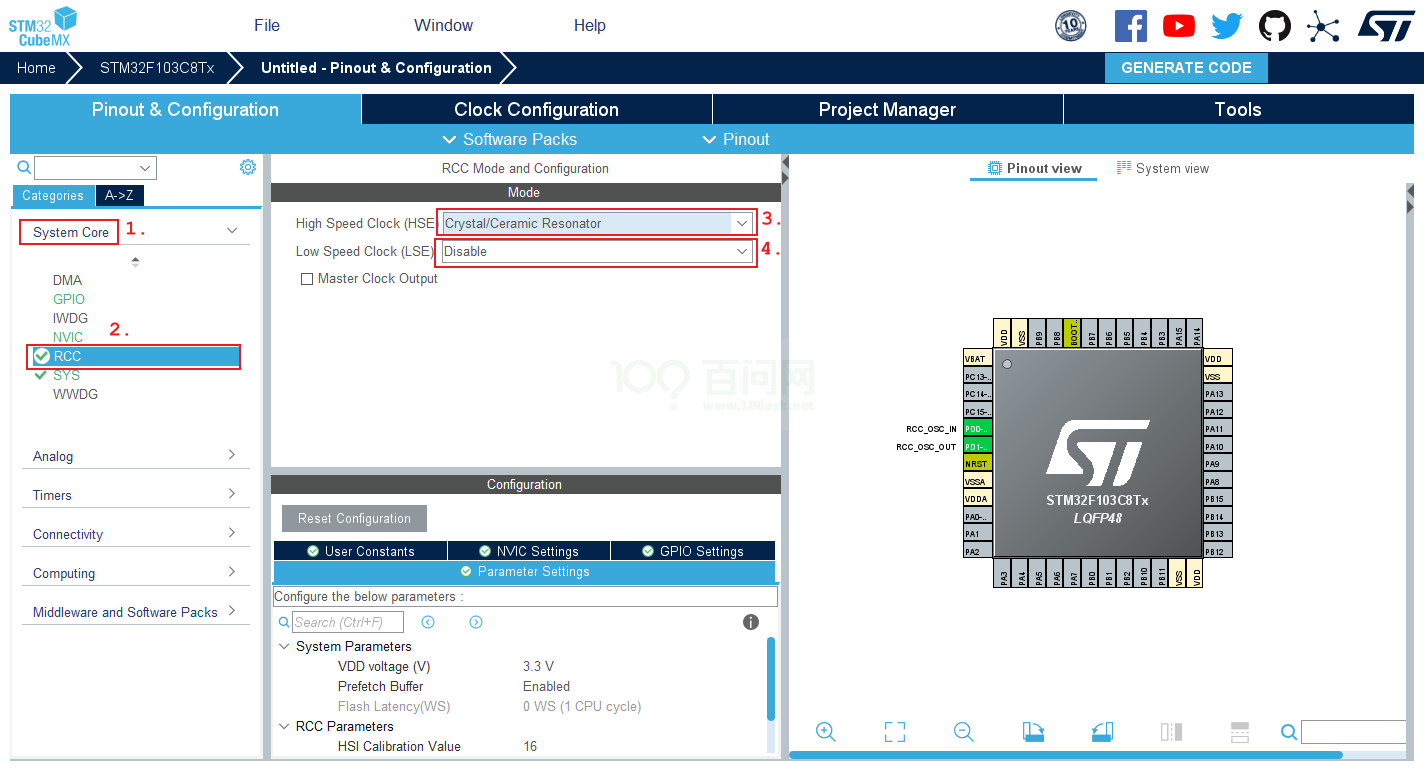

切换基准时钟

配置系统时钟频率

5.3 配置外设

这里以 GPIO 为例

板载LED的使用的GPIO是PC13，如下图所示：

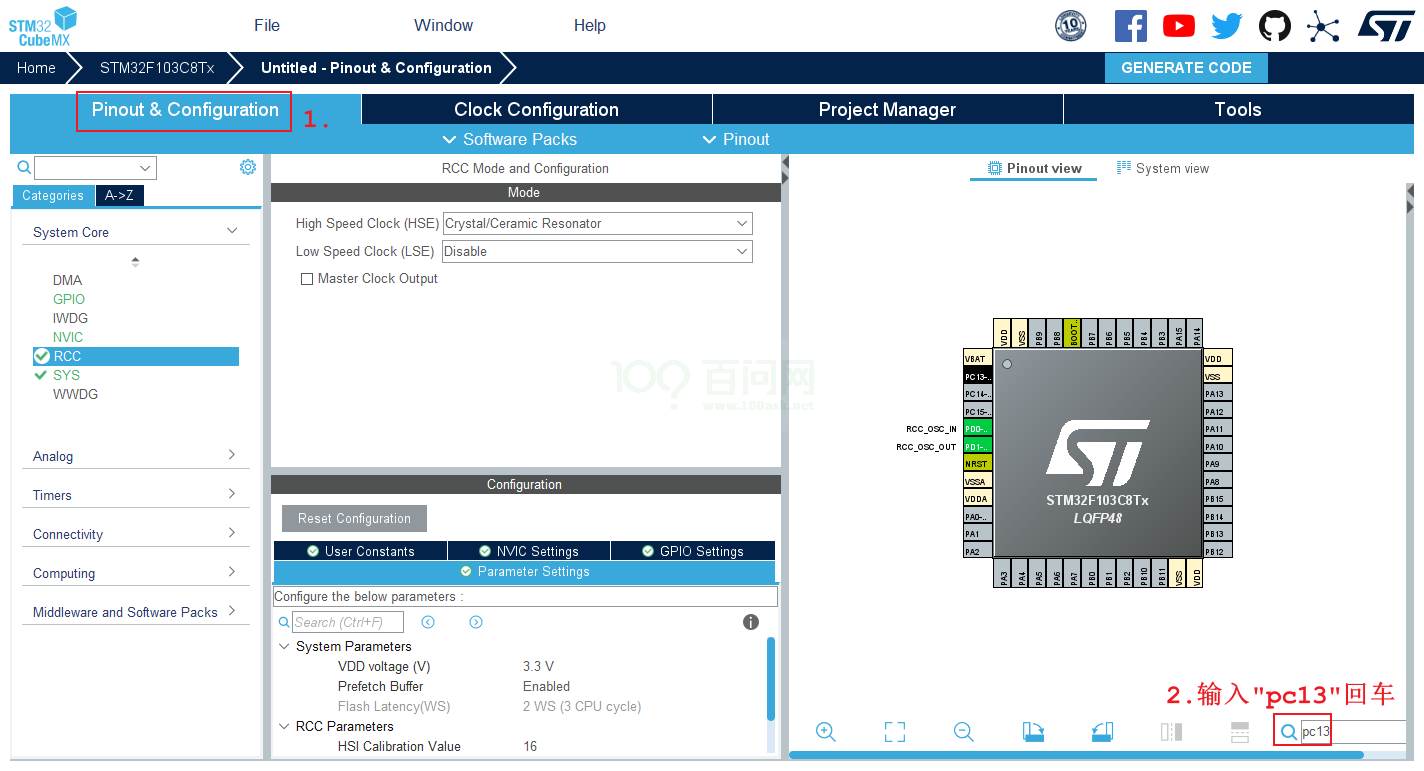

在引脚配置界面，找到PC13：

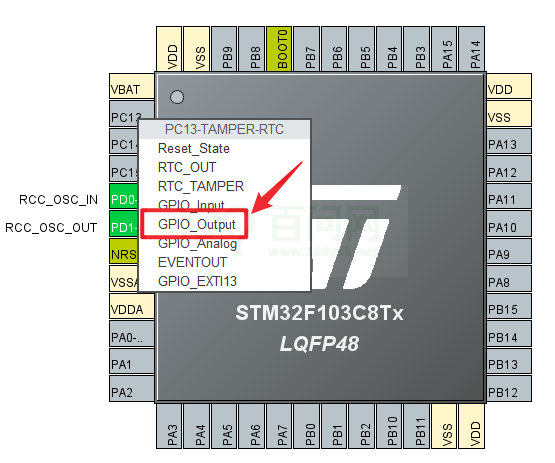

配置引脚模式

这里选择GPIO Output，让PC13配置为通用输出IO，以便用来驱动LED的亮灭。

5.4 配置FreeRTOS

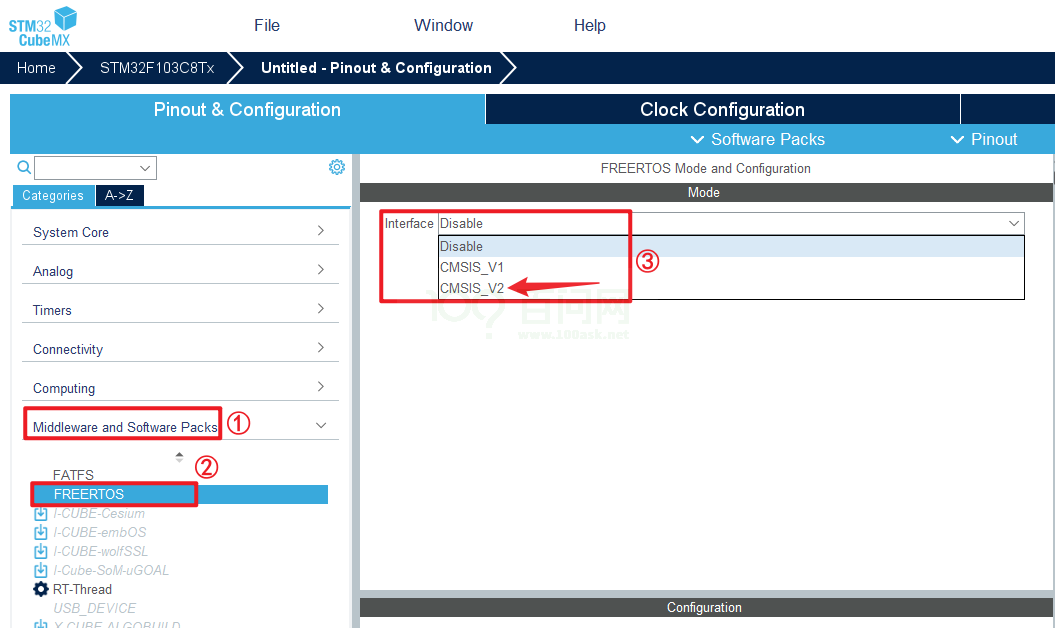

CMSIS-RTOS 选择 V2，因为 V2 功能更多。

5.4.1 配置参数

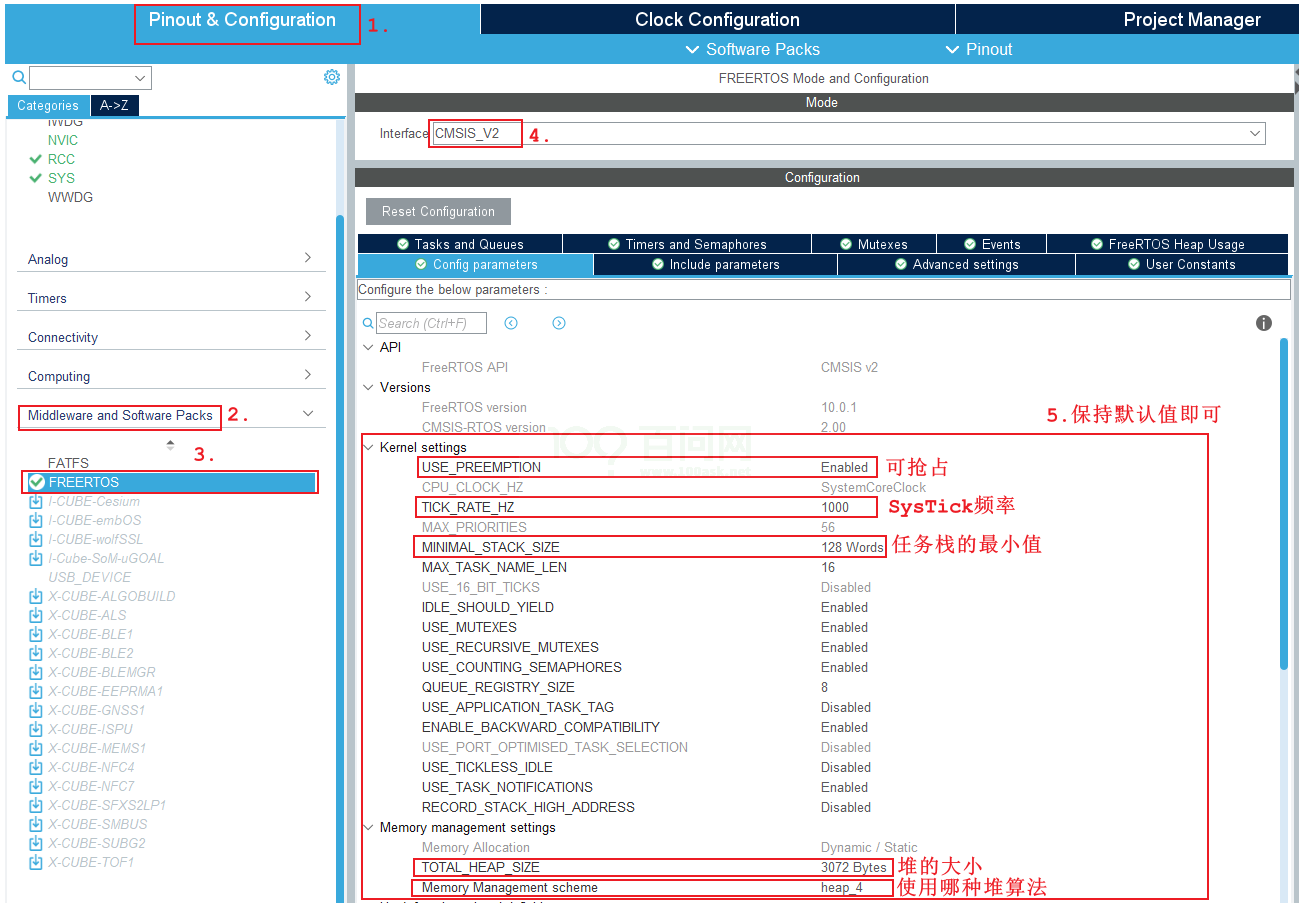

配置FreeRTOS的参数和功能

FreeRTOS的参数包括时基频率、任务堆栈大小、是否使能互斥锁等。

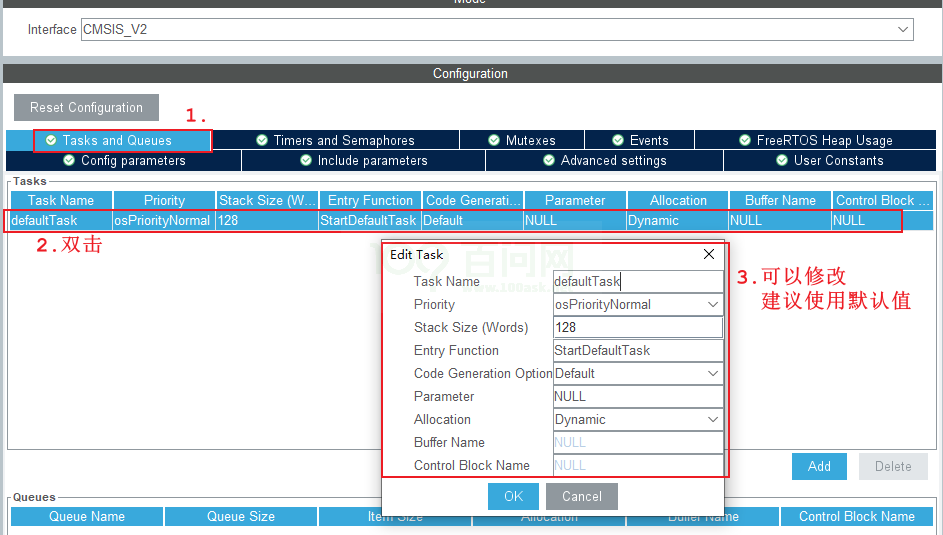

5.4.2 添加任务

使用默认任务

5.5 生成Keil MDK的工程

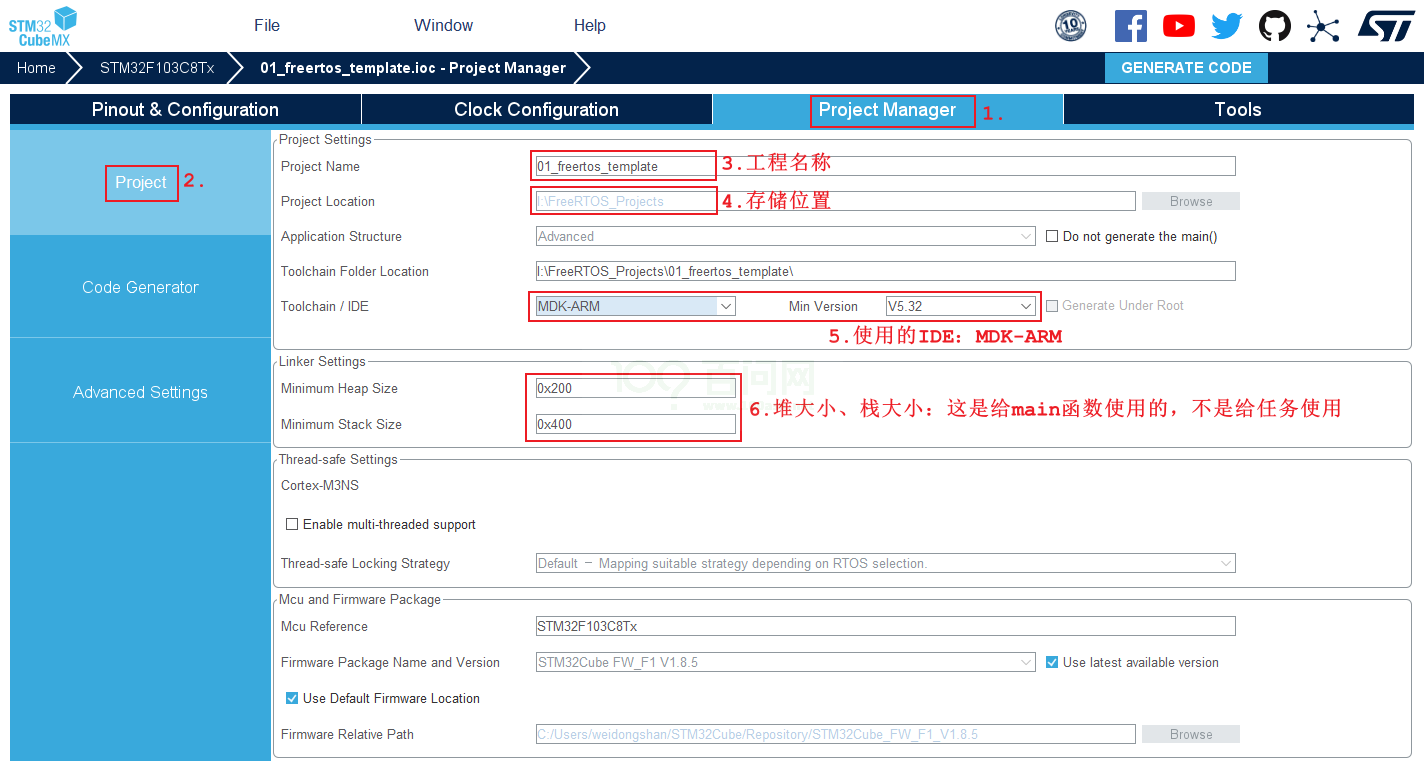

配置工程

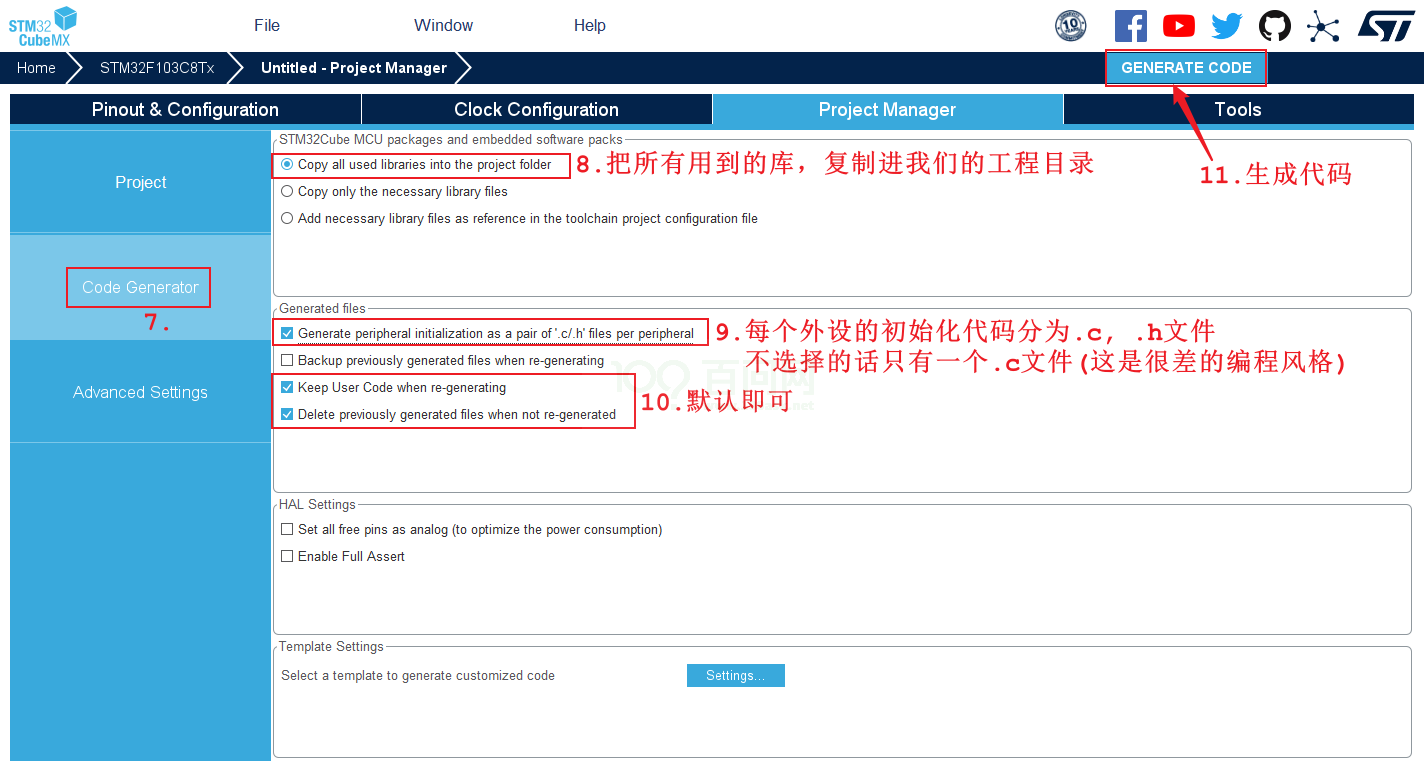

配置代码生成

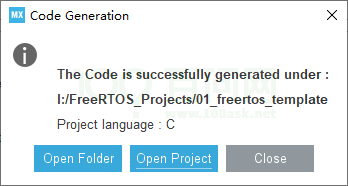

点击“Open Folder”可以打开工程目录，看到如下文件：

5.6 添加用户代码

STM32CubeMX 完成了初始化配置，要实现什么功能，需要自己添加代码。

5.6.1 打开工程

使用Keil打开工程：

5.6.2 修改文件

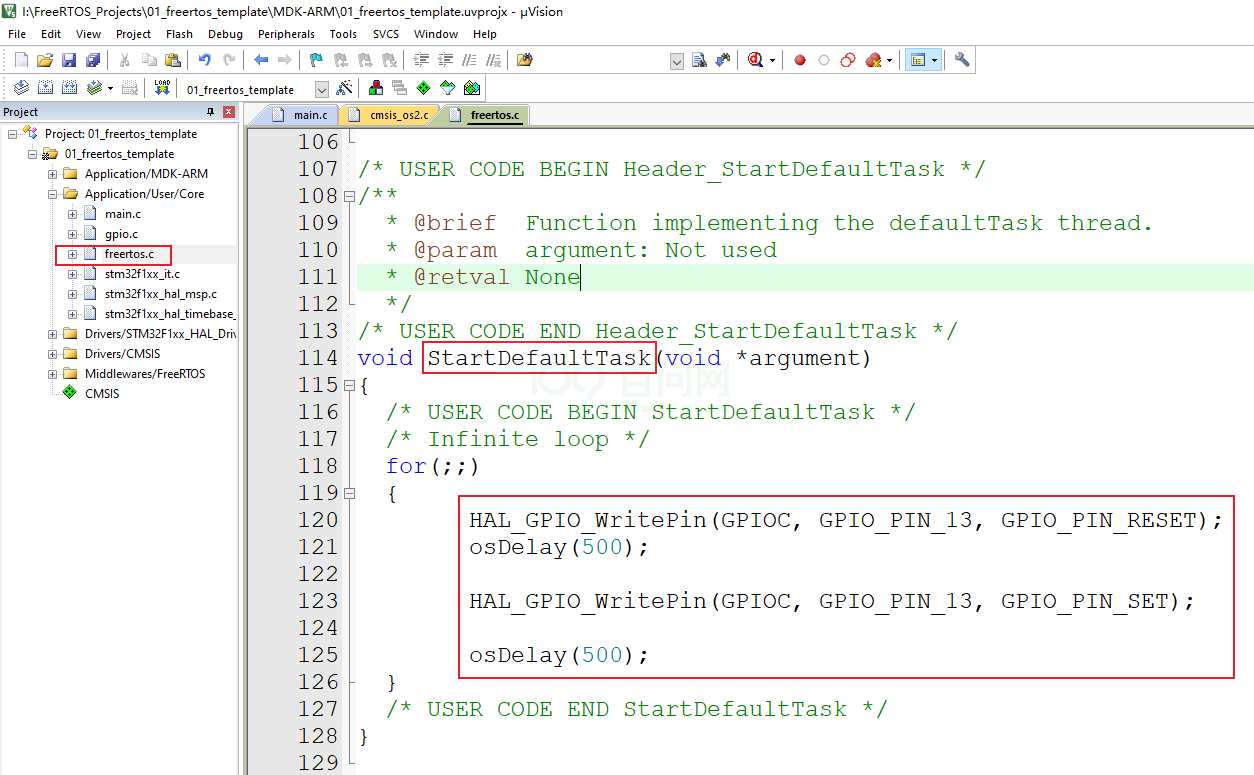

打开freertos.c文件，找到StartDefaultTask函数里的循环。

如下图加入代码：

6FreeRTOS 源码

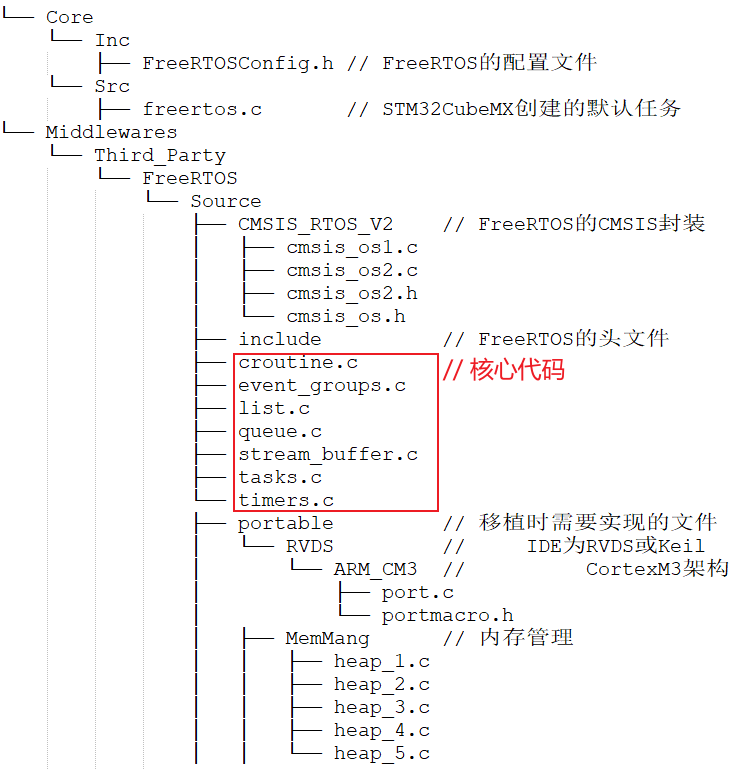

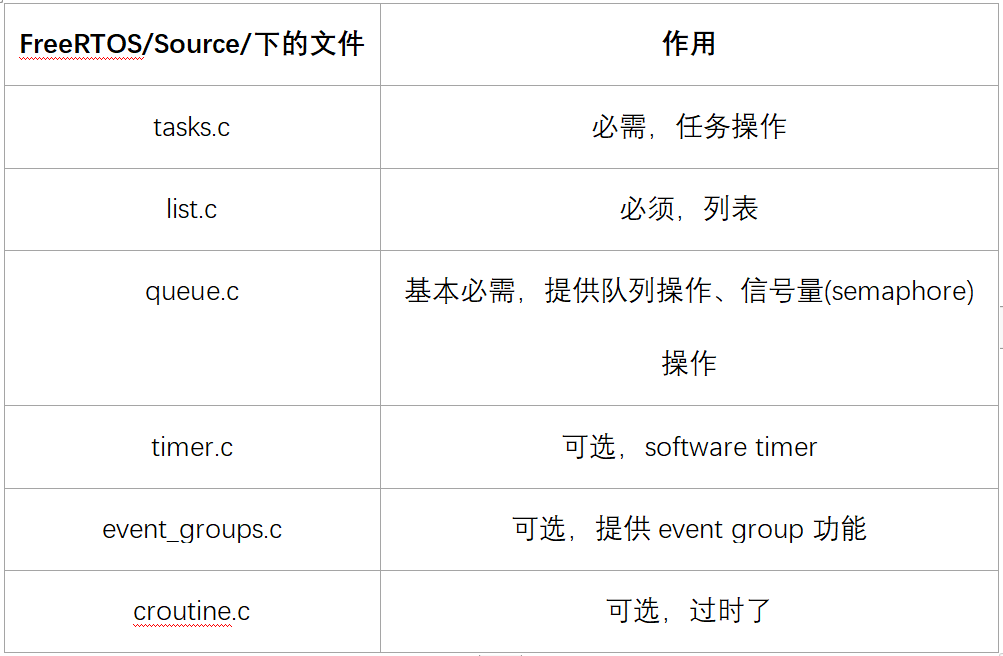

6.1 FreeRTOS目录结构

6.2 头文件相关

6.2.1头文件目录

FreeRTOS需要3个头文件目录：

FreeRTOS本身的头文件：

Middlewares\Third_Party\FreeRTOS\Source\include

移植时用到的头文件：

Middlewares\Third_Party\FreeRTOS\Source\portable[compiler][architecture]

含有配置文件FreeRTOSConfig.h的目录：Core\Inc

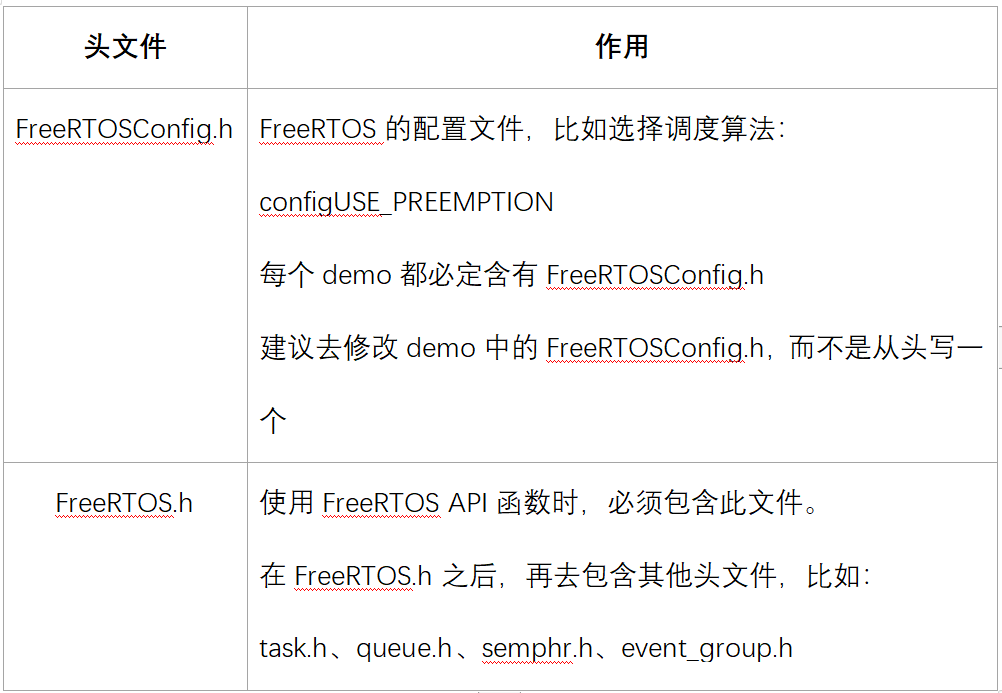

6.2.2头文件

6.3 入口函数

  /* Init scheduler */
  osKernelInitialize();  /* 初始化FreeRTOS运行环境 */
  MX_FREERTOS_Init();    /* 创建任务 */
  /* Start scheduler */
  osKernelStart();       /* 启动调度器 */

6.4 数据类型和编程规范

6.4.1数据类型

TickType_t：决定系统时钟的计量精度和上限，需根据节拍频率和运行时长选择位数
BaseType_t：与架构字长对齐的高效基础类型，用于提升关键路径代码性能

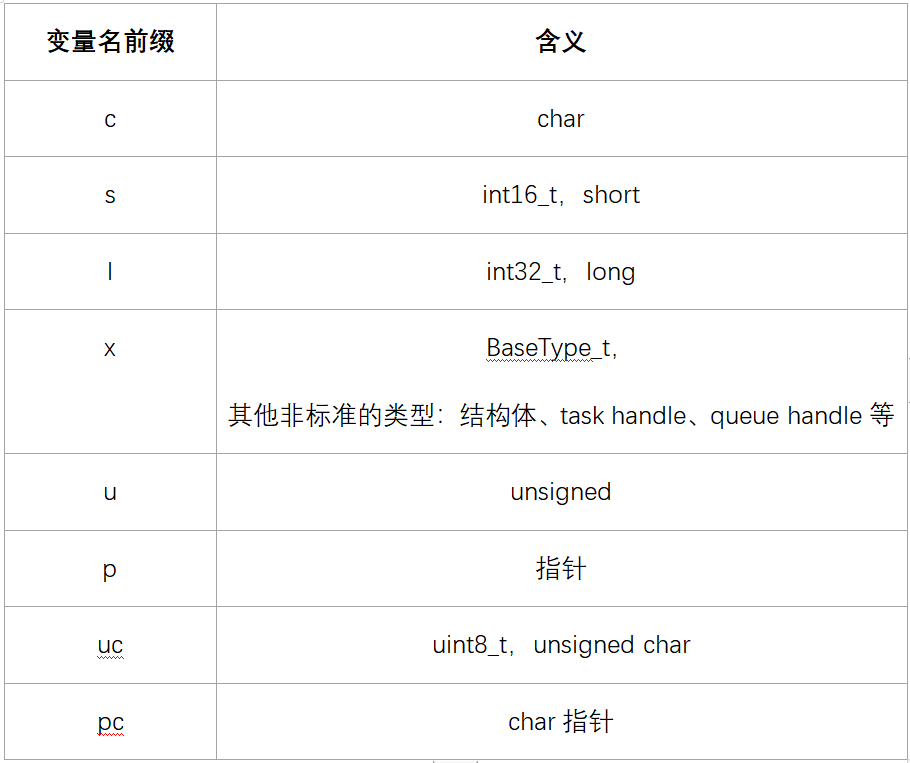

6.4.2变量名

在命名之前通过前缀提醒其类型方便阅读

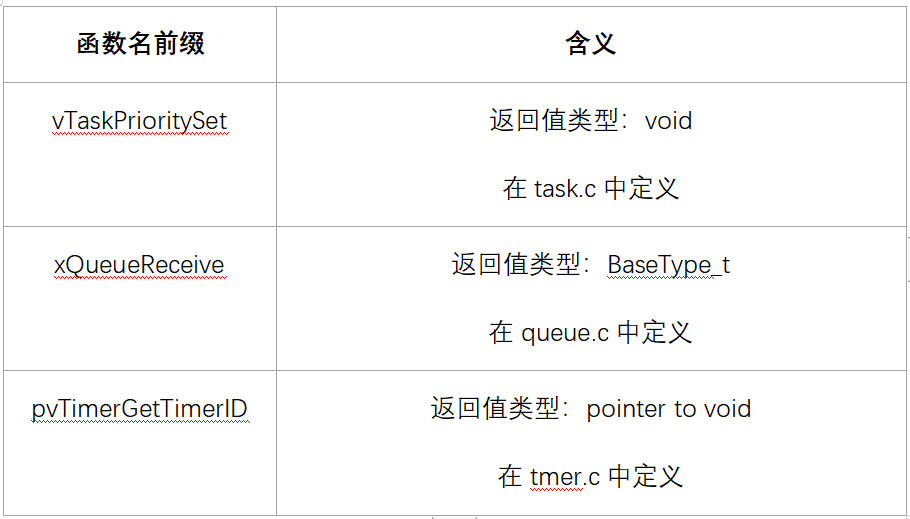

6.4.3函数名

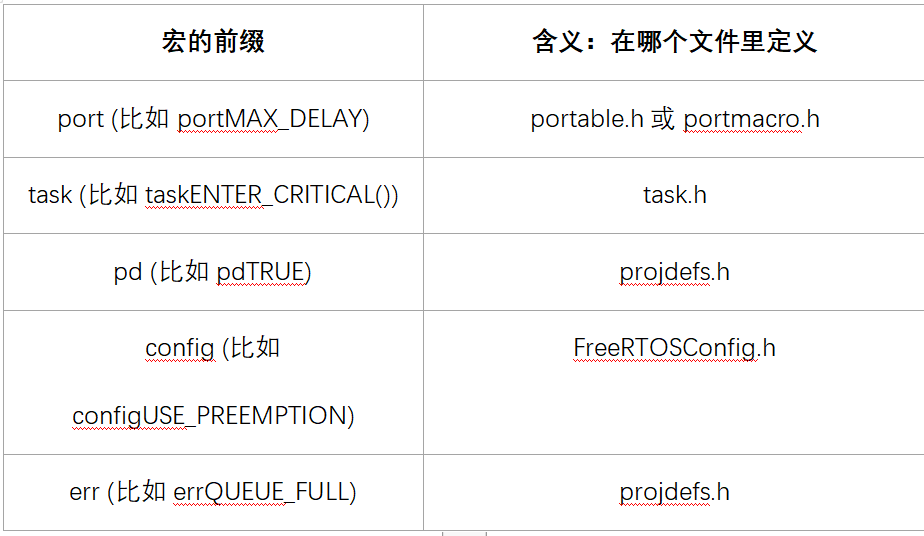

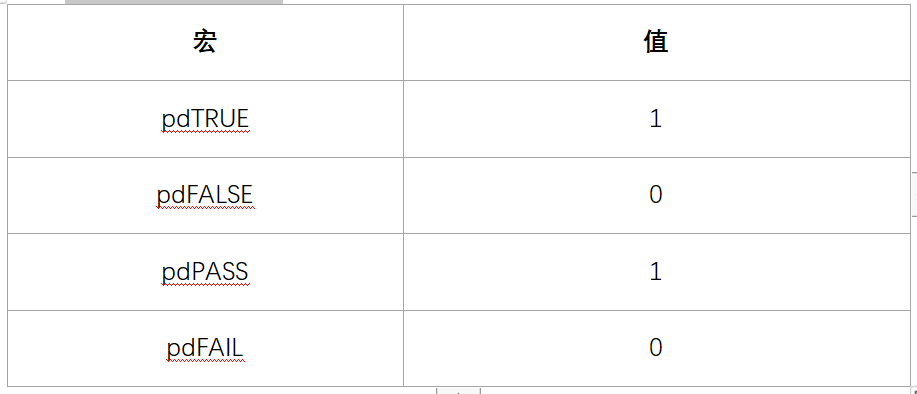

6.4.4宏的名

7 内存管理

7.1ARM 架构相关知识

7.1.1 硬件架构与汇编指令

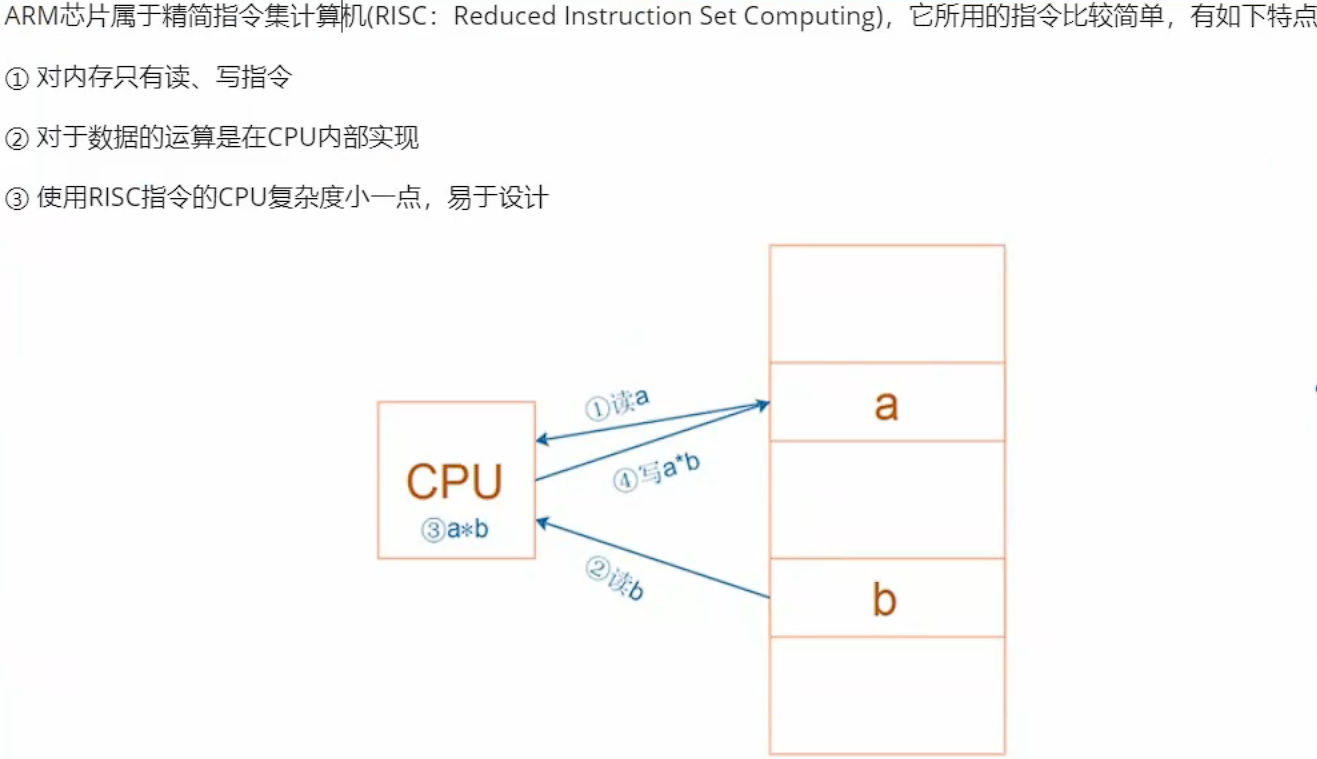

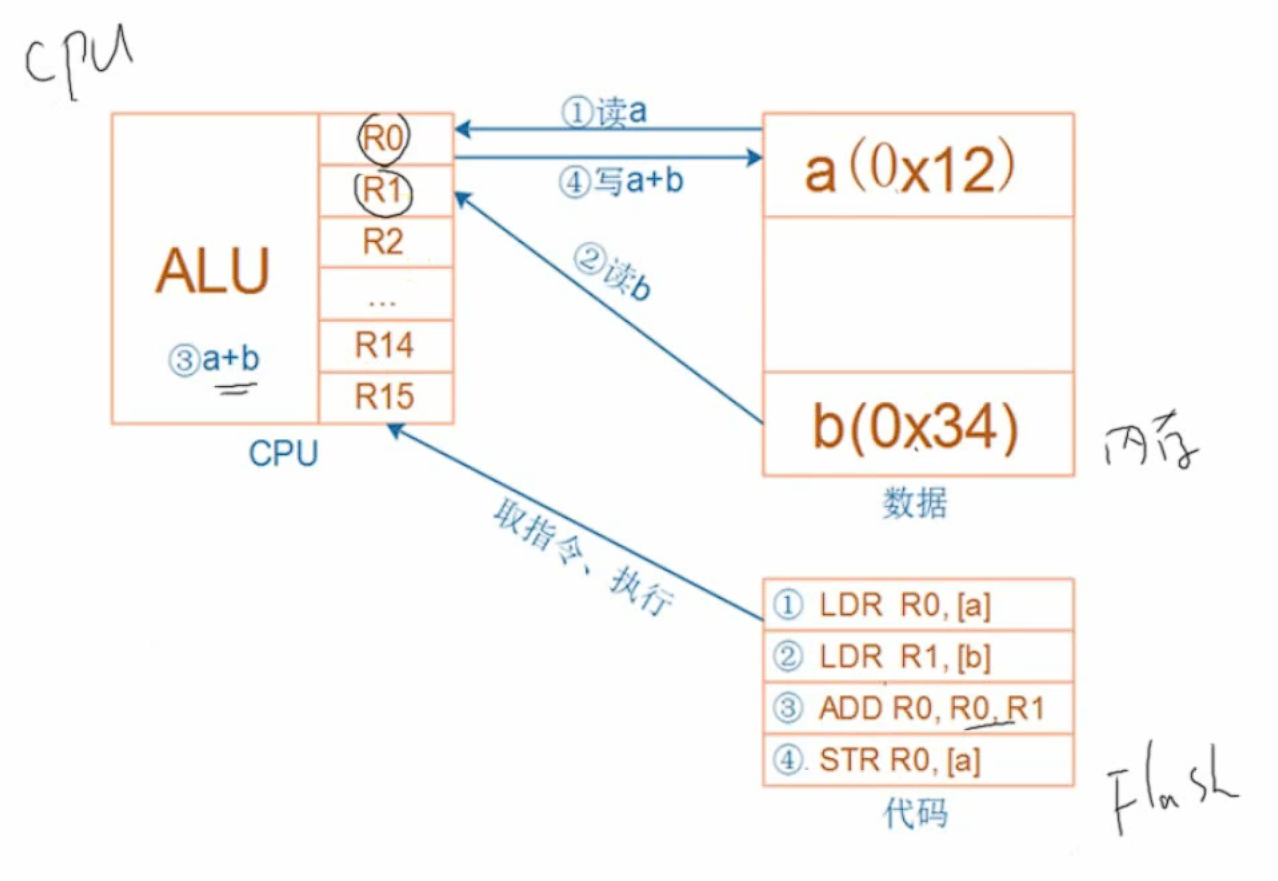

整体框架

对内存只有读、写指令
对于数据的运算是在CPU内部实现

CPU 内部结构

R0~R12:临时存储数据

R13:SP(Stack Pointer),栈指针,保存栈指针

MSP:主栈指针,全局任务执行使用

PSP:进程栈指针,普通任务执行使用

R14:LR(Link Register),链接寄存器,保存返回地址

R15:PC(Program Counter),程序计数器,保存当前指令地址

汇编指令

读内存: Load

LDR R0, [R1, #4] ; 读地址 "R1+4"，得到的 4 字节数据存入 R0

写内存: Stroe

STR R0, [R1, #4] ; 把 R0 的 4 字节数据写入地址 "R1+4"

7.1.2 汇编实例

工作流程

运算a-a*b

读内存a
读内存 b
计算a*b
结果写入内存

代码

PUSH {LR}         ; 保存返回地址
SUB SP, SP, #8    ; 为a和b分配8字节栈空间
                     0x1000
                   +────────+
                   |        |
                   +────────+
                     0x0FFC
                   +────────+
                   | 0x8000 |  ← LR 值
                   +────────+
                     0x0FF8
                   +────────+
                   |        |  ← 预留给变量 a 的空间（SP+4）
                   +────────+
                     0x0FF4
SP ───────────→    +────────+
                   |        |  ← 预留给变量 b 的空间（SP）
                   +────────+
                     0x0FF0
MOV R0, #10       ; R0 = 10
STR R0, [SP, #4]  ; a = 10（SP+4位置）
MOV R0, #20       ; R0 = 20
STR R0, [SP]      ; b = 20（SP位置）
                     0x1000
                   +────────+
                   |        |
                   +────────+
                     0x0FFC
                   +────────+
                   | 0x8000 |  ← LR 值
                   +────────+
                     0x0FF8
                   +────────+
                   |   10   |  ← 变量 a 的值（SP+4 = 0xFF8）
                   +────────+
                     0x0FF4
SP ───────────→    +────────+	 ← SP 为栈顶
                   |   20   |  ← 变量 b 的值（SP = 0xFF4）
                   +────────+
                     0x0FF0
ADD SP, SP, #8    ; 释放栈空间
POP {PC}          ; 返回
                     0x1000
SP ───────────→    +────────+
                   |        |  ← 栈恢复初始状态
                   | 空闲 	|
                   |        |
                   +────────+
                     0x0FF8

7.2栈和堆

7.2.1 栈的知识点

特殊寄存器：用LR保存返回地址，通过压栈/弹栈避免覆盖。
局部变量分配：在任务栈顶动态分配，函数返回时释放。
独立任务栈：保证任务间数据隔离、上下文独立保存。

7.2.2 堆的知识点

定义：由程序员手动管理的动态内存空间（如用malloc申请、free释放），用于存储生存期较长的数据（如动态数组）。
特点：

分配灵活，大小可变；
需手动释放，易内存泄漏；
分配效率较低，可能导致内存碎片化。

7.3 内存管理简介

7.3.1 层级关系图解

计算机存储体系（从CPU到外部存储）：

┌─────────────────────────────────────────────────────────────────────────────┐
│                                   CPU                                       │
│                          ┌─────────────────────┐                            │
│                          │    寄存器(Register)	 │                            │
│                          └─────────────────────┘                            │
│                                   ▲                                         │
│                                   │                                         │
├───────────────────────────────────┼─────────────────────────────────────────┤
│                                   ▼                                         │
│                          ┌─────────────────────┐                            │
│                          │   高速缓存(Cache)	 │                            │
│                          └─────────────────────┘                            │
│                                   ▲                                         │
│                                   │                                         │
├───────────────────────────────────┼─────────────────────────────────────────┤
│                                   ▼                                         │
│       ┌─────────────────────┐           ┌─────────────────────┐             │
│       │       内存       	  │           │     只读存储器       │             |
│       │      （RAM） 	 	  │           │     （ROM）       	│             │
│       │                     │           │                     │             │
│       │   ┌───────────────┐ │           │   ┌───────────────┐ │             │
│       │   │     栈       	| │           │   │    BIOS       │ │             │
│       │   └───────────────┘ │           │   └───────────────┘ │             │
│       │   ┌───────────────┐ │           │   ┌───────────────┐ │             │
│       │   │     堆       	| │           │   │   固件程序  	  │	│             │
│       │   └───────────────┘ │           │   └───────────────┘ │             │
│       │   ┌───────────────┐ │           │   ┌───────────────┐ │             │
│       │   │ 全局变量区     │ │           │   │   系统配置     │	│             │
│       │   └───────────────┘ │           │   └───────────────┘ │             │
│       └─────────────────────┘           └─────────────────────┘             │
│                                   ▲                                         │
│                                   │                                         │
├───────────────────────────────────┼─────────────────────────────────────────┤
│                                   ▼                                         │
│                          ┌─────────────────────┐                            │
│                          │     外存(Storage)	 │                            │
│                          │  ┌───────────────┐  │                            │
│                          │  │    FLASH      │  │                            │
│                          │  │  ┌──────────┐ │  │                            │
│                          │  │  │  SSD/HDD	| │  │                            │
│                          │  │  └──────────┘ │  │                            │
│                          │  │  ┌──────────┐ │  │                            │
│                          │  │  │  U盘/SDD	| |  │                            │
│                          │  │  └──────────┘ │  │                            │
│                          │  └───────────────┘  │                            │
│                          │  ┌───────────────┐  │                            │
│                          │  │    传统硬盘    │  │                            │
│                          │  │     (HDD)     │  │                            │
│                          │  └───────────────┘  │                            │
│                          └─────────────────────┘                            │
└─────────────────────────────────────────────────────────────────────────────┘

数据流向：
1. CPU直接访问寄存器和缓存
2. 缓存从RAM读取数据（局部性原理）
3. RAM从外存（FLASH/硬盘）加载程序和数据
4. 外存（硬盘/FLASH）作为最终存储介质保存持久化数据

7.3.2 概念对比

差不多得了😅

术语	所属范畴	数据特性
栈（Stack）	RAM	临时数据
堆（Heap）	RAM	动态数据
全局变量区（Global Variable Area）	RAM	全局数据
随机存取存储器（RAM）	内存	运行时的数据
只读存储器（ROM）	内存	系统初始化的数据和程序
内存（Memory）	硬件组件	正在运行的程序和数据
硬盘（HDD/SSD）	硬件组件	长期数据

7.3.3 总结

栈 vs 堆 vs 全局变量区：

- 栈自动管理，适合短期、固定大小的数据。
- 堆手动管理，适合动态、长期存活的数据。
- 全局变量区 自动管理、适合存储全局作用域的数据。

层级协作：

- 程序运行时，数据从 硬盘→内存→缓存→寄存器 流动。
- 栈和堆是 RAM 中的不同管理区域，共同支撑程序执行。

7.4 内存管理法详解

内存管理算法

文件	优点	缺点
heap_1.c	分配简单，时间确定性高	仅支持静态分配，不支持释放
heap_2.c	支持动态分配和释放	可能产生内存碎片
heap_3.c	封装标准库 malloc/free	时间不确定性高，依赖 libc
heap_4.c	支持内存块合并，减少碎片	分配时间不确定
heap_5.c	支持不连续内存区域管理	分配时间不确定

一般用算法 4，有多个 RAM 段用算法 5。

7.4.1 Heap_1

适用场景：

- 系统运行期间不删除任务 / 队列的场景。

7.4.2 Heap_4

适用场景：

- 需频繁分配 / 释放不同大小内存的场景。

7.4.3 Heap_5

适用场景：

- 内存地址不连续的嵌入式系统。

7.5 Heap相关的函数

函数	作用
`pvPortMalloc()`	分配内存
`vPortFree()`	释放内存
`xPortGetFreeHeapSize()`	查询当前空闲内存大小
`xPortGetMinimumEverFreeHeapSize()`	查询历史最小空闲内存
`vApplicationMallocFailedHook()`	分配失败时的回调函数

8 任务管理

在本章中，会涉及如下内容：

如何给每个任务分配CPU时间
如何选择某个任务来运行
任务优先级如何起作用
任务有哪些状态
如何实现任务
如何使用任务参数
怎么修改任务优先级
怎么删除任务
怎么实现周期性的任务
如何使用空闲任务

8.1基本概念

概念	定义与说明
应用程序（Application）	指整个单片机程序，包含所有功能逻辑。
任务（Task）/ 线程（Thread）	可独立运行的最小执行单元，用于实现程序的并行功能。每个任务可视为一个 “子功能模块”。
任务状态（State）	描述任务当前的执行状态，如： Running：唯一一个正在执行的任务 Ready：就绪状态，等待 CPU 调度 Blocked：阻塞状态，因等待资源（如事件、信号量）or 主动请求延时暂停执行 Suspended：挂起状态，被主动暂停
优先级（Priority）	任务执行的优先等级：数值越高优先级越高
事件驱动（Event-Driven）	任务通过等待特定事件触发后续操作，而非持续占用 CPU 资源，提高效率。
协助式调度（Co-operative Scheduling）	任务主动让出 CPU 控制权，需等待当前任务主动释放资源后，其他任务才能运行。

8.1.1 总结

一个程序由多个任务组成
状态与调度决定执行流程
栈保障任务数据独立
事件驱动优化资源利用

8.2任务创建与删除

8.2.1什么是任务

任务是个特定函数，为void ATaskFunction( void *pvParameters ) ，该函数无返回值，并且一个函数能用来创建多个任务，可以多个任务可运行同一个函数。

8.2.2创建任务

动态分配内存创建任务（自动分配）

BaseType_t xTaskCreate( TaskFunction_t pxTaskCode,				  // 任务函数
                        const char * const pcName, 				  // 任务名
                        const configSTACK_DEPTH_TYPE usStackDepth,// 栈大小（字）
                        void * const pvParameters, 				  // 任务函数参数
                        UBaseType_t uxPriority,    				  // 优先级
                        TaskHandle_t * const pxCreatedTask ); 	  // 任务句柄
第一个 const，不能通过这个指针去修改所指向的字符内容。
const char *p = "hello";
// p = "world";这是可以的，指针p可以指向其他字符串
// *p = 'x';   这是不允许的，因为p指向的内容是常量，不能被修改
第二个 const， 不能改变pcName 这个指针变量的值。
即对 pcName 进行修改指向内容或者改变指针指向的操作都会导致编译错误。

静态分配内存的创建任务（手动分配）

TaskHandle_t xTaskCreateStatic (  TaskFunction_t pxTaskCode,   		  // 任务函数
                                  const char * const pcName,   		  // 任务名
                                  const uint32_t ulStackDepth, 		  // 栈大小（字）
                                  void * const pvParameters,  		  // 任务函数参数
                                  UBaseType_t uxPriority,      		  // 优先级
                                  StackType_t * const puxStackBuffer, // 栈空间
                                  StaticTask_t * const pxTaskBuffer); // 任务控制块（TCB）

8.2.2.1 总结

动态和静态分配的区别在于是否要手动分配内存空间
静态要手动分配，从而操作栈空间和任务控制块。
动态会自动分配，通过操作句柄从而操作栈空间和任务控制块。

注意：动态数组和动态分配的动态不是一个意思

动态数组的 “动态”
含义：数组的大小可改变。
手动分配：通过malloc()/realloc()手动管理内存。

FreeRTOS 动态分配的 “动态”
含义：任务 / 队列的内存在运行时自动分配（从堆中分配）。

调用xTaskCreate()/xQueueCreate()时，FreeRTOS 自动从堆分配内存。

8.2.3 示例 1:估算栈的大小

最复杂的嵌套函数的层*36+局部变量*4+保存现场（64）（字节）=栈*4（字节）

8.2.4 示例 2:创建任务

05_create_task：使用动态、静态分配内存的方式，分别创建多个任务。

8.2.5任务的删除

自杀：vTaskDelete(NULL)
被杀：其他任务执行vTaskDelete(pvTaskCode)，pvTaskCode是自己的句柄
杀人：vTaskDelete(pvTaskCode)，pvTaskCode是别的任务的句柄

注意：只有运行状态的任务才能删除任务

8.2.6示例3:删除任务

07_delete_task：当监测到遥控器的Power按键被按下后，删除音乐播放任务。

while (1)
    {
          /* 读取红外遥控器 */
  		if (0 == IRReceiver_Read(&dev, &data))
  		{
  			if (data == 0xa8) /* play */
  			{
  				/* 创建播放音乐的任务 */
  			  extern void PlayMusic(void *params);//声明一个外部函数PlayMusic
  			  if (xSoundTaskHandle == NULL)
  			  {
  					LCD_ClearLine(0, 0);
  					LCD_PrintString(0, 0, "Create Task");
  					ret = xTaskCreate(PlayMusic, "SoundTask", 128, NULL, osPriorityNormal, &xSoundTaskHandle);
  			  }
  			}
  			else if (data == 0xa2) /* power */
  			{
  				/* 删除播放音乐的任务 */
  				if (xSoundTaskHandle != NULL)
  				{
  					LCD_ClearLine(0, 0);
  					LCD_PrintString(0, 0, "Delete Task");
  					vTaskDelete(xSoundTaskHandle);
  					PassiveBuzzer_Control(0); /* 停止蜂鸣器 */
  					xSoundTaskHandle = NULL;
  				}
  			}
  		}
    }

8.3任务优先级和Tick

8.3.1任务优先级

调度器通过两种算法找出优先级最高的任务并执行

1. 通用方法（configUSE_PORT_OPTIMISED_TASK_SELECTION=0）

实现：遍历所有优先级，逐个检查是否有就绪任务。
限制：优先级无上限，但值越大越耗时。

2. 架构优化方法（configUSE_PORT_OPTIMISED_TASK_SELECTION=1）

实现：汇编指令从 32 位位图中快速定位最高优先级。
限制：优先级最多 32。

8.3.2 Tick

每隔一段时间触发中断发起一次调度，选择并执行下一个的任务

先确保最高优先级的、可运行的任务，马上执行
对于相同优先级的、可运行的任务，轮流执行

8.3.3示例4:优先级实验

08_task_priority：提高音乐播放任务的优先级，使用vTaskDelay进行延时

 while (1)
    {
          /* 读取红外遥控器 */
  		if (0 == IRReceiver_Read(&dev, &data))
  		{
  			if (data == 0xa8) /* play */
  			{
  				/* 创建播放音乐的任务 */
  			  extern void PlayMusic(void *params);
  			  if (xSoundTaskHandle == NULL)
  			  {
  					LCD_ClearLine(0, 0);
  					LCD_PrintString(0, 0, "Create Task");
  					ret = xTaskCreate(PlayMusic, "SoundTask", 128, NULL, osPriorityNormal+1, &xSoundTaskHandle);
  			  }
  			}

  			else if (data == 0xa2) /* power */
  			{
  				/* 删除播放音乐的任务 */
  				if (xSoundTaskHandle != NULL)
  				{
  					LCD_ClearLine(0, 0);
  					LCD_PrintString(0, 0, "Delete Task");
  					vTaskDelete(xSoundTaskHandle);
  					PassiveBuzzer_Control(0); /* 停止蜂鸣器 */
  					xSoundTaskHandle = NULL;
  				}
  			}
  		}
    }

8.3.4修改优先级

//用uxTaskPriorityGet来获得任务的优先级：
UBaseType_t uxTaskPriorityGet( const TaskHandle_t xTask );
//用vTaskPrioritySet 来设置任务的优先级：
void vTaskPrioritySet( TaskHandle_t xTask,
                       UBaseType_t uxNewPriority );

xTask指定任务句柄，NULL表示获取自己的优先级。

uxNewPriority表示新的优先级，取值范围是0~(configMAX_PRIORITIES – 1)。

加了const意味着，不能在函数修改其值，没加就可以修改其值，故可以设置优先级

8.4任务状态

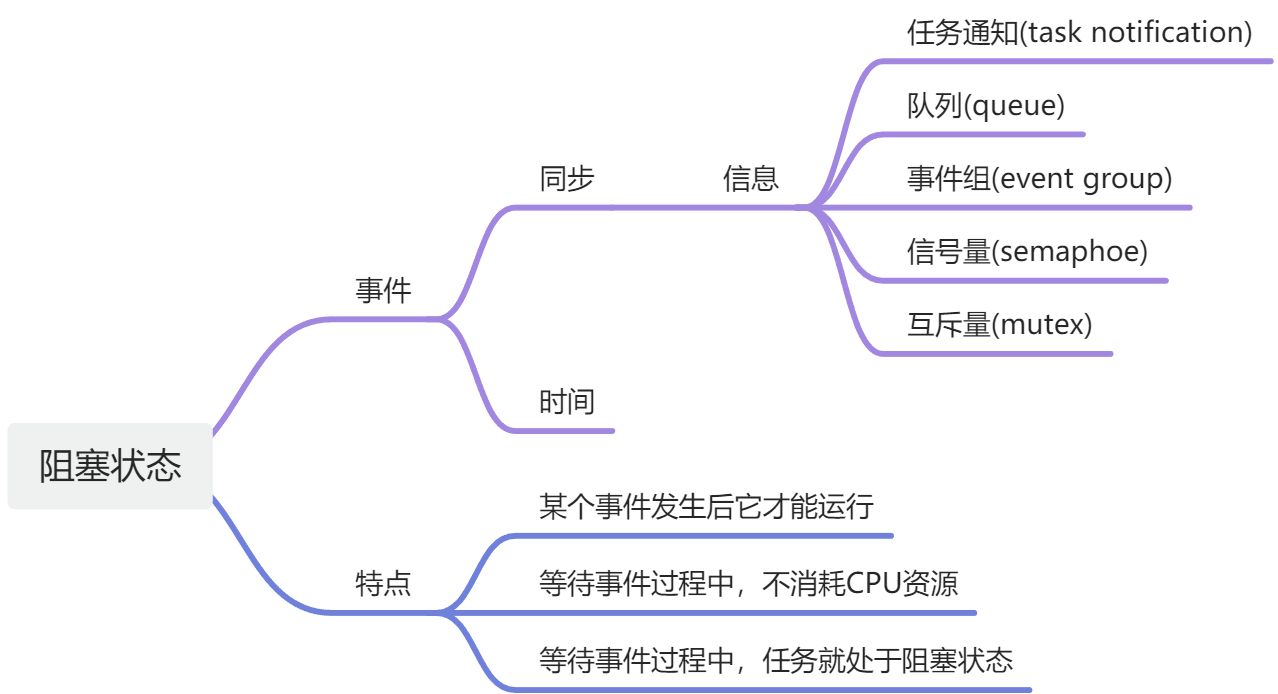

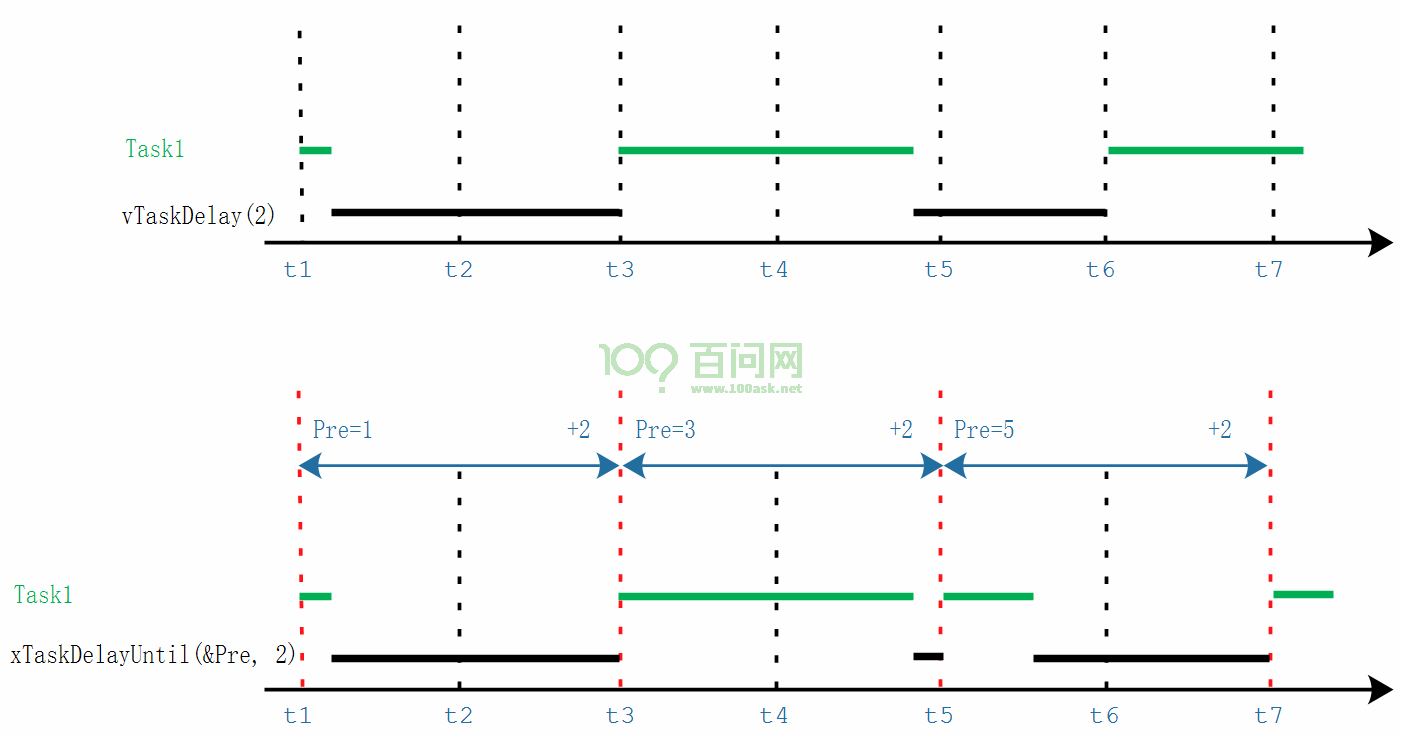

8.4.1阻塞状态(Blocked)

vTaskDelay(2);  // 等待2个Tick，假设configTICK_RATE_HZ=100, Tick周期时10ms, 等待20ms

vTaskDelay(pdMS_TO_TICKS(20));	 //还可以使用pdMS_TO_TICKS宏把ms转换为tick，等待20ms

8.4.2暂停状态(Suspended)

进入暂停：

void vTaskSuspend( TaskHandle_t xTaskToSuspend );

xTaskToSuspend 指定任务句柄，NULL表示暂停自己。

退出暂停：退出暂停状态，只能由别人来操作

void vTaskResume( TaskHandle_t xTaskToResume );				//其他任务调用
BaseType_t xTaskResumeFromISR( TaskHandle_t xTaskToResume );//中断程序调用

xTaskToResume 要恢复的任务句柄

8.4.3就绪状态(Ready)

任务准备好了还没轮到它运行

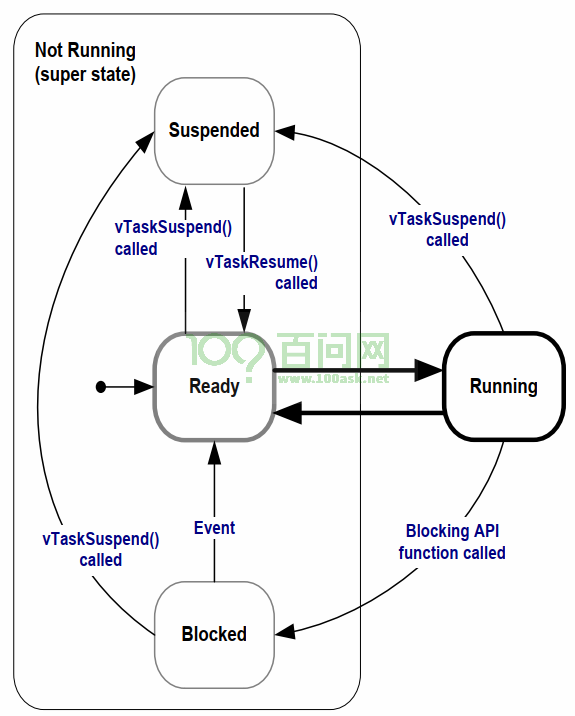

8.4.4完整的状态转换图

8.4.5示例5:任务暂停

09_task_suspend：使用vTaskSuspend暂停音乐播放任务，使用vTaskResume恢复它，实现音乐的暂停播放、继续播放功能。

while (1)
{
  /* 读取红外遥控器 */
	if (0 == IRReceiver_Read(&dev, &data))
	{
		if (data == 0xa8) /* play */
		{
			/* 创建播放音乐的任务 */
		 extern void PlayMusic(void *params);
		 if (xSoundTaskHandle == NULL)
		 {
				LCD_ClearLine(0, 0);
				LCD_PrintString(0, 0, "Create Task");
				ret = xTaskCreate(PlayMusic, "SoundTask", 128, NULL, osPriorityNormal+1, &xSoundTaskHandle);
				bRunning = 1;
		 }
		 else
		 {
			 /* 要么suspend要么resume */
			 if (bRunning)
			 {
				 LCD_ClearLine(0, 0);
				 LCD_PrintString(0, 0, "Suspend Task");
				 vTaskSuspend(xSoundTaskHandle);
				 PassiveBuzzer_Control(0); /* 停止蜂鸣器 */
				 bRunning = 0;
			 }
			 else
			 {
				 LCD_ClearLine(0, 0);
				 LCD_PrintString(0, 0, "Resume Task");
				 vTaskResume(xSoundTaskHandle);
				 bRunning = 1;
			 }
		 }
		}

		else if (data == 0xa2) /* power */
		{
			/* 删除播放音乐的任务 */
			if (xSoundTaskHandle != NULL)
			{
				LCD_ClearLine(0, 0);
				LCD_PrintString(0, 0, "Delete Task");
				vTaskDelete(xSoundTaskHandle);
				PassiveBuzzer_Control(0); /* 停止蜂鸣器 */
				xSoundTaskHandle = NULL;
			}
		}
	}
 }

8.6 Delay函数

8.6.1两个Delay函数

void vTaskDelay( const TickType_t xTicksToDelay );

BaseType_t xTaskDelayUntil( TickType_t * const pxPreviousWakeTime,
                            const TickType_t xTimeIncrement );

xTicksToDelay 阻塞固定的时间

pxPreviousWakeTime 上一次被唤醒的时间

xTimeIncrement 阻塞固定的时间（pxPreviousWakeTime + xTimeIncrement)

8.6.2示例5:Delay

11_taskdelay：比较vTaskDelay和vTaskDelayUntil实际阻塞的时间，并在LCD上打印出来。

void LcdPrintTask(void *params)
{
	struct TaskPrintInfo *pInfo = params;
	uint32_t cnt = 0;
	int len;
	BaseType_t preTime;
	uint64_t t1, t2;
	preTime = xTaskGetTickCount();
	while (1)
	{
		/* 打印信息 */
		if (g_LCDCanUse)
		{
			g_LCDCanUse = 0;
			len = LCD_PrintString(pInfo->x, pInfo->y, pInfo->name);
			len += LCD_PrintString(len, pInfo->y, ":");
			LCD_PrintSignedVal(len, pInfo->y, cnt++);
			g_LCDCanUse = 1;
			mdelay(cnt & 0x3);
		}
		t1 = system_get_ns();
		//vTaskDelay(500);  // 500000000
		vTaskDelayUntil(&preTime, 500);
		t2 = system_get_ns();
		LCD_ClearLine(pInfo->x, pInfo->y+2);
		LCD_PrintSignedVal(pInfo->x, pInfo->y+2, t2-t1);
	}
}

8.7空闲任务及其钩子函数

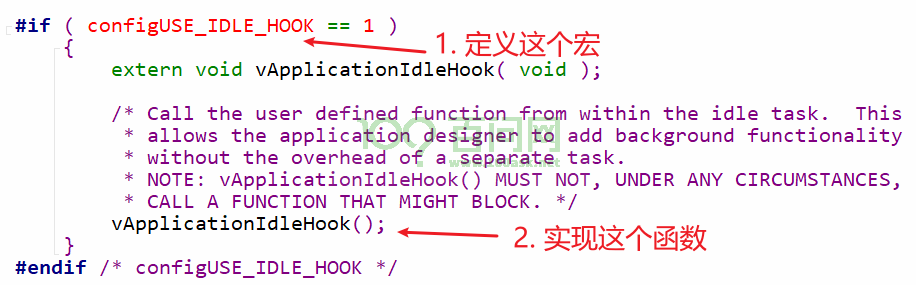

8.7.1 开启钩子函数

先将configUSE_IDLE_HOOK 定义为 1
在后面添加vApplicationIdleHook函数

8.7.2 介绍

空闲任务

没事情干时调用空闲函数
空闲函数负责释放被删除任务的内存，执行低功耗操作，维持系统运行

钩子函数（回调函数）

空闲任务执行时被调用 or 其他特定任务执行时被调用
钩子函数实现后台操作，比如监控系统状态、测量 CPU 使用率等。

两者关系

钩子函数是可选的扩展功能
空闲任务是系统必须执行的任务
钩子函数可以在空闲任务执行时被调用

8.8调度算法

8.8.1重要概念

正在运行的任务：运行（Running）。

非运行状态的任务：阻塞(Blocked)、暂停(Suspended)、就绪(Ready)。

8.8.2配置调度算法

调度算法：即确定哪个就绪态的任务可以切换为运行状态。

通过配置FreeRTOSConfig.h中的 configUSE_PREEMPTION、configUSE_TIME_SLICING 配置调度算法

FreeRTOS调度模式决策树

├─ configUSE_PREEMPTION=0 → 合作调度
│  └─ 特点：高优先级不抢占，任务需主动让出CPU，同优先级按顺序执行
│
└─ configUSE_PREEMPTION=1 → 可抢占调度
   ├─ configUSE_TIME_SLICING=0 → 无时间片轮转
   │  ├─ 特点：高优先级可抢占，同优先级持续运行直到主动放弃或被抢占
   │  └─ configIDLE_SHOULD_YIELD=1 → 空闲任务主动让位同优先级用户任务
   │
   └─ configUSE_TIME_SLICING=1 → 时间片轮转
      ├─ 特点：高优先级可抢占，同优先级按时间片轮流执行（默认1tick）
      └─ configIDLE_SHOULD_YIELD=1 → 空闲任务主动让位同优先级用户任务
         ├─ 是 → 空闲任务每次循环后检查并让位
         └─ 否 → 空闲任务与用户任务平等竞争

辨析

配置项	A	B	C	D	E
configUSE_PREEMPTION	1	1	1	1	0
configUSE_TIME_SLICING	1	1	0	0	x
configIDLE_SHOULD_YIELD	1	0	1	0	x
说明	常用	很少用	很少用	很少用	几乎不用

A：可抢占+时间片轮转+空闲任务让步
B：可抢占+时间片轮转+空闲任务不让步
C：可抢占+非时间片轮转+空闲任务让步
D：可抢占+非时间片轮转+空闲任务不让步
E：合作调度

8.8.3 总结

配置项	启用效果	禁用效果
`configUSE_PREEMPTION`	高优先级任务可立即抢占	任务须主动让出 CPU，优先级无意义
`configUSE_TIME_SLICING`	同优先级任务按时间轮转，Tick 中断触发切换	同优先级任务持续运行，仅在高优先级任务就绪或结束时切换
`configIDLE_SHOULD_YIELD`	空闲任务主动让位	空闲任务与用户任务比划比划

9 同步互斥与通信

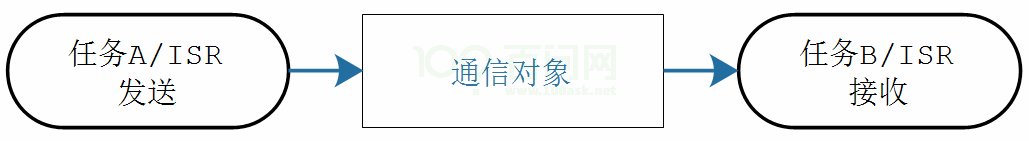

9.1同步与互斥的概念

临界资源：同一时间只能有一任务使用的资源。

同步（Synchronization）：确保任务按预定顺序执行，一个任务的执行依赖另一个任务的完成

互斥（Mutual Exclusion）：确保临界资源在同一时间仅被一个任务访问，防止数据竞争

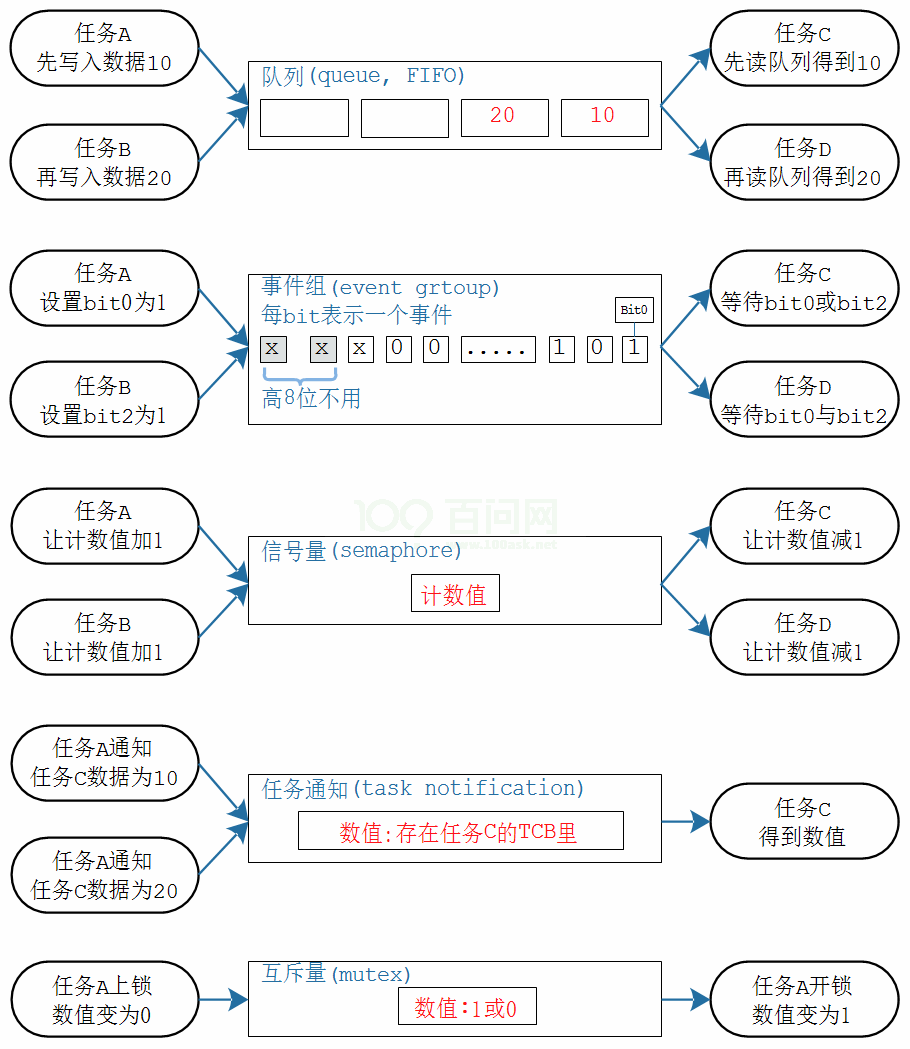

9.2 各类方法的对比

概念

内核对象	传递信息具体的数据内容	传递状态（标志位）状态变化或事件发生的信号	使用权限	一对多	独占释放	应用场景
队列	✅	✅	所有任务 / 中断	✅	❌	任务间数据传递（如传感器数据→处理任务）
信号量	❌	✅	所有任务 / 中断	✅	❌	资源计数（如可用缓冲区数量）、同步（任务 A 完成后唤醒任务 B）
互斥量	❌	✅	所有任务	❌	✅	保护共享资源（如多个任务读写同一全局变量）
事件组	❌	✅	所有任务 / 中断	✅	❌	多事件触发（如 “初始化完成”“数据就绪” 同时满足时执行任务）
任务通知	✅	✅	仅目标任务	❌	❌	高效的一对一通信（如中断直接通知特定任务）

队列：

- 里面可以放任意数据，可以放多个数据
- 任务、ISR都可以放入数据；任务、ISR都可以从中读出数据

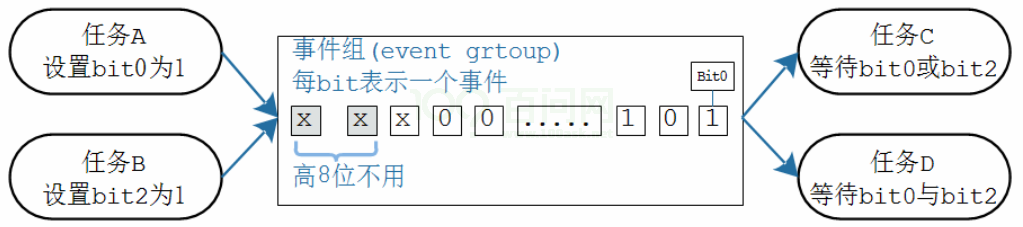

事件组：

- 一个事件用一bit表示，1表示事件发生了，0表示事件没发生
- 可以用来表示事件、事件的组合发生了，不能传递数据
- 有广播效果：事件或事件的组合发生了，等待它的多个任务都会被唤醒

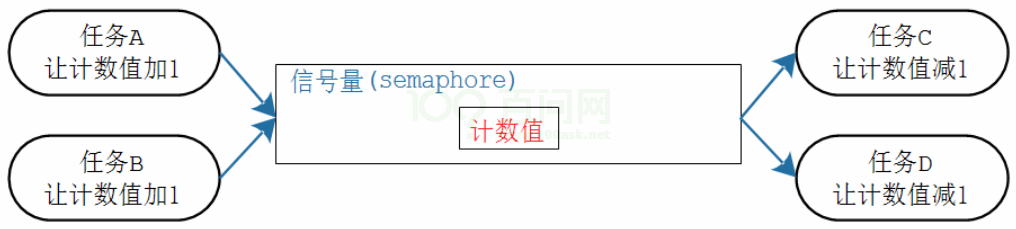

信号量：

- 核心是"计数值"
- 任务、ISR释放信号量时让计数值加1
- 任务、ISR获得信号量时让计数值减1

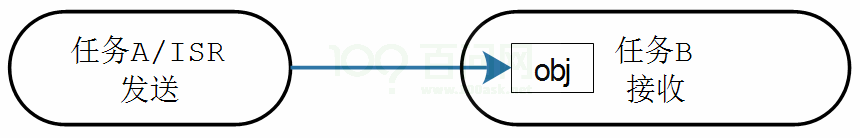

任务通知：

- 核心是任务的TCB里的数值
- 会被覆盖
- 发通知给谁？必须指定接收任务
- 只能由接收任务本身获取该通知

互斥量：

- 数值只有0或1
- 谁获得互斥量，就必须由谁释放同一个互斥量

选取原则

├─ 是否保护共享资源？
│  ├─ 是 → 是否需要优先级继承？
│  │     ├─ 是 → 互斥量
│  │     └─ 否 → 二值信号量/临界区
│  │
│  └─ 否 → 是否传递数据？
│     ├─ 是 → 是否高效/一对一？
│     │     ├─ 是 → 任务通知
│     │     └─ 否 → 队列
│     │
│     └─ 否 → 是否多事件组合？
│        ├─ 是 → 事件组
│        └─ 否 → 是否统计资源？
│           ├─ 是 → 计数信号量
│           └─ 否 → 二值信号量
│
└─ 是否在中断中使用？
   └─ 是 → 使用带FromISR的API（任务通知优先）

10 队列

本章涉及如下内容：

怎么创建、清除、删除队列
队列中消息如何保存
怎么向队列发送数据、怎么从队列读取数据、怎么覆盖队列的数据
在队列上阻塞是什么意思
怎么在多个队列上阻塞
读写队列时如何影响任务的优先级

队列(queue)可以用于"任务到任务"、"任务到中断"、"中断到任务"直接传输信息。

10.1队列的特性

10.1.1常规操作

基本构成：包含若干数据项，数据大小固定。
创建要求：创建时需指定队列长度和数据大小。
操作规则：

- 默认规则：写数据至尾部，读数据从头部，遵循先进先出原则。
- 特殊操作：可强制写数据至头部，覆盖原有头部数据。

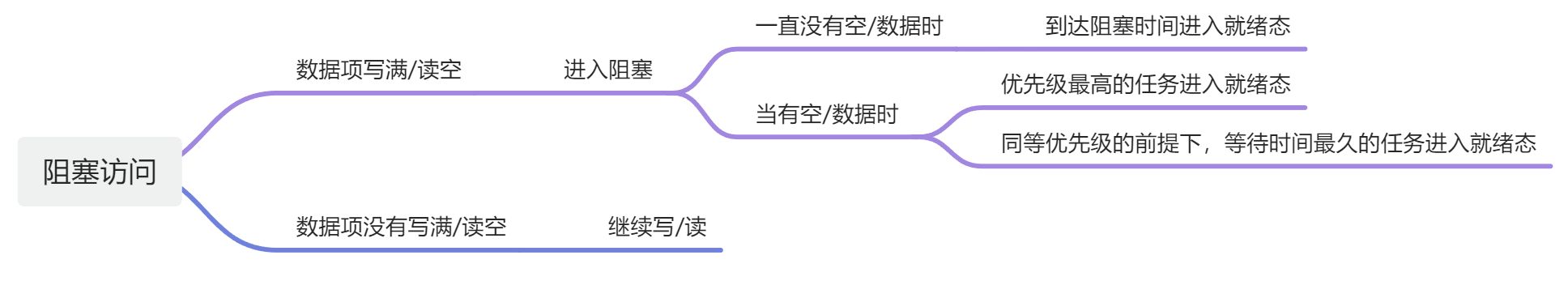

10.1.2 队列的阻塞访问

10.2队列函数

使用队列的流程：创建队列、写队列、读队列、删除队列

10.2.1创建

创建有两种方法：动态分配内存、静态分配内存

动态分配内存：

QueueHandle_t xQueueCreate( UBaseType_t uxQueueLength, UBaseType_t uxItemSize );

uxQueueLength队列长度（数据项）

uxItemSize每个数据的大小（字节）

返回值非0：成功，返回句柄。NULL：失败，因为内存不足

静态分配内存：

QueueHandle_t xQueueCreateStatic(*
              		UBaseType_t uxQueueLength,*
              		UBaseType_t uxItemSize,*
              		uint8_t *pucQueueStorageBuffer,*
              		StaticQueue_t *pxQueueBuffer*
           		 );

pucQueueStorageBuffer	uint8_t数组，此数组大小至少为uxQueueLength * uxItemSize
pxQueueBuffer	StaticQueue_t结构体，用于静态分配队列所需的内存空间，包括队列的控制块（如队列状态、读写指针等）和数据缓冲区（存储实际数据项）。

看看结构体的成员类型是什么

10.2.2复位

BaseType_t xQueueReset( QueueHandle_t pxQueue);//操作句柄

10.2.3删除

void vQueueDelete( QueueHandle_t xQueue );

10.2.4写队列

往队列尾部写入数据
BaseType_t xQueueSendToBack(
                                QueueHandle_t    xQueue,
                                const void       *pvItemToQueue,
                                TickType_t       xTicksToWait
                            );
往队列尾部写入数据，此函数可以在中断函数中使用
BaseType_t xQueueSendToBackFromISR(
                                      QueueHandle_t xQueue,
                                      const void *pvItemToQueue,
                                      BaseType_t *pxHigherPriorityTaskWoken
                                   );
往队列头部写入数据
BaseType_t xQueueSendToFront(
                                QueueHandle_t    xQueue,
                                const void       *pvItemToQueue,
                                TickType_t       xTicksToWait
                            );
往队列头部写入数据，此函数可以在中断函数中使用
BaseType_t xQueueSendToFrontFromISR(
                                      QueueHandle_t xQueue,
                                      const void *pvItemToQueue,
                                      BaseType_t *pxHigherPriorityTaskWoken
                                   );

参数	说明
xQueue	句柄
pvItemToQueue	数据指针，这个数据的值会被复制进队列，数据大小在创建队列时已经确定了
xTicksToWait	表示阻塞的最大时间(Tick Count)。 0，即无法写入数据时函数会立刻返回； portMAX_DELAY，即一直阻塞直到有空间可写
返回值	pdPASS：数据成功写入， errQUEUE_FULL：写入失败，因为队列满了。

10.2.5读队列

BaseType_t xQueueReceive( QueueHandle_t xQueue,
                          void * const pvBuffer,
                          TickType_t xTicksToWait );

BaseType_t xQueueReceiveFromISR(   QueueHandle_t    xQueue,
                                    void             *pvBuffer,
                                    BaseType_t       *pxTaskWoken );

参数	说明
xQueue	句柄
pvItemToQueue	数据指针，这个数据的值会被复制进队列，数据大小在创建队列时已经确定了
xTicksToWait	表示阻塞的最大时间(Tick Count)。 0，即无法写入数据时函数会立刻返回； portMAX_DELAY，即一直阻塞直到有空间可写
返回值	pdPASS：数据成功写入， errQUEUE_FULL：写入失败，因为队列满了。

10.2.6查询

 * 返回队列中可用数据的个数
 */
UBaseType_t uxQueueMessagesWaiting( const QueueHandle_t xQueue );
 * 返回队列中可用空间的个数
 */
UBaseType_t uxQueueSpacesAvailable( const QueueHandle_t xQueue );

10.2.7 覆盖

注意使用时队列长度必须为1

/* 覆盖队列
 * xQueue: 写哪个队列
 * pvItemToQueue: 数据地址
 * 返回值: pdTRUE表示成功, pdFALSE表示失败
 */
BaseType_t xQueueOverwrite(
                           QueueHandle_t xQueue,
                           const void * pvItemToQueue
                      );
BaseType_t xQueueOverwriteFromISR(
                           QueueHandle_t xQueue,
                           const void * pvItemToQueue,
                           BaseType_t *pxHigherPriorityTaskWoken
                      );

10.2.8 复制

/* 复制队列
 * xQueue: 复制哪个队列
 * pvItemToQueue: 数据地址, 用来保存复制出来的数据
 * xTicksToWait: 没有数据的话阻塞一会
 * 返回值: pdTRUE表示成功, pdFALSE表示失败
 */
BaseType_t xQueuePeek(
                          QueueHandle_t xQueue,
                          void * const pvBuffer,
                          TickType_t xTicksToWait
                      );
BaseType_t xQueuePeekFromISR(
                                 QueueHandle_t xQueue,
                                 void *pvBuffer,
                             );

10.3示例:队列的基本使用

13_queue_game。以前使用环形缓冲区传输红外遥控器的数据，本程序改为使用队列。

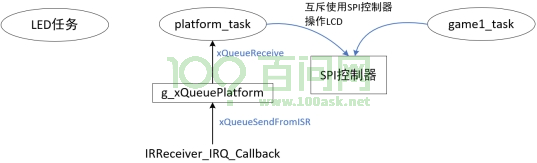

10.3.1程序框架

10.3.2源码分析

/* 挡球板任务 - 处理输入数据并控制挡球板移动 */
static void platform_task(void *params)
{
    byte platformXtmp = platformX;   /* 保存当前挡球板X坐标 */
    uint8_t dev, data, last_data = 0;
    struct input_data idata
    /* 初始化显示：绘制初始位置的挡球板 */
    draw_bitmap(platformXtmp, g_yres - 8, platform, 12, 8, NOINVERT, 0);
    draw_flushArea(platformXtmp, g_yres - 8, 12, 8);
    while (1) {
        /* 从队列接收输入数据（阻塞等待） */
        if (pdPASS == xQueueReceive(g_xQueuePlatform, &idata, portMAX_DELAY)) {
            data = idata.val;  /* 获取按键值 */

            /* 处理无效数据：使用上一次有效数据 */
            if (data == 0x00) {
                data = last_data;
            }

            /* 处理左移命令 */
            if (data == 0xe0) {  /* Left */
                btnLeft();       /* 调用左移函数 */
            }

            /* 处理右移命令 */
            if (data == 0x90) {  /* Right */
                btnRight();      /* 调用右移函数 */
            }

            /* 保存本次有效数据 */
            last_data = data;
        }
    }
}

10.3.3上机实验

10.4示例:使用队列实现多设备输入

14_queue_game_multi_input。

10.5输入设备驱动与任务解耦设计及队列集应用

驱动设计原则

职责分离：驱动仅采集硬件数据（如红外键值、编码器脉冲）
复用性：驱动不包含业务代码（如游戏控制转换），切换场景时可直接复用。

任务解耦设计（InputTask）

统一管理所有输入设备队列，将原始数据转换为业务所需控制指令（如将红外键值0xe0转为 “左移” 命令）。

队列集（Queue Set）核心逻辑

作用：统一管理多个设备队列，InputTask 通过队列集监听数据来源。
流程：

1. 创建设备队列（如红外队列 A、编码器队列 B）。
2. 创建队列集 S，长度为各设备队列长度之和。
3. 加入队列集：将 A、B 的句柄加入 S。
4. 数据写入：向 A/B 写入数据时，自动将其句柄写入 S。
5. 数据读取：InputTask 从 S 读取句柄，判断来源后从对应队列取数据并转换为业务指令。

10.5.1创建队列集

QueueSetHandle_t xQueueCreateSet( const UBaseType_t uxEventQueueLength )

参数	说明
uxQueueLength	队列集长度，最多能存放多少个句柄
返回值	非0：成功，返回句柄，以后使用句柄来操作队列NULL：失败，因为内存不足

10.5.2把队列加入队列集

BaseType_t xQueueAddToSet( QueueSetMemberHandle_t xQueueOrSemaphore,
                           QueueSetHandle_t xQueueSet );

参数	说明
xQueueOrSemaphore	要加入队列集的队列句柄
xQueueSet	队列集句柄
返回值	pdTRUE：成功pdFALSE：失败

10.5.3读取队列集

QueueSetMemberHandle_t xQueueSelectFromSet( QueueSetHandle_t xQueueSet,
                                            TickType_t const xTicksToWait );

参数	说明
xQueueSet	队列集句柄
返回值	NULL：失败，队列句柄：成功

10.6示例:使用队列集改善程序框架

15_queueset_game

10.7示例12:遥控器数据分发给多个任务

17_queue_car_dispatch

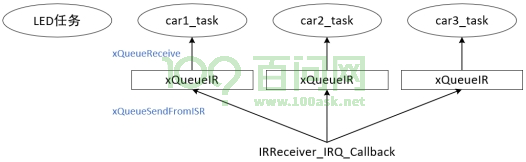

10.7.1程序框架

10.7.2源码分析

/**
 * 汽车控制任务 - 处理红外遥控输入并控制汽车移动
 * @param params 指向汽车结构体的指针
 */
static void CarTask(void *params)
{
    struct car *pcar = (struct car *)params;
    struct ir_data idata;

    /* 创建用于接收红外数据的队列 */
    QueueHandle_t xQueueIR = xQueueCreate(10, sizeof(struct ir_data));

    /* 注册队列到红外驱动，使驱动能向此队列发送数据 */
    RegisterQueueHandle(xQueueIR);

    /* 初始化显示汽车 */
    ShowCar(pcar);

    while (1) {
        /* 阻塞等待红外数据 */
        if (pdPASS == xQueueReceive(xQueueIR, &idata, portMAX_DELAY)) {

            /* 判断是否为控制当前汽车的按键 */
            if (idata.val == pcar->control_key) {

                /* 确保汽车不超出右边界 */
                if (pcar->x < g_xres - CAR_LENGTH) {

                    /* 更新汽车位置 */
                    HideCar(pcar);                     // 隐藏原位置汽车
                    pcar->x += 20;                     // 向右移动20像素

                    /* 边界检查，防止越界 */
                    if (pcar->x > g_xres - CAR_LENGTH) {
                        pcar->x = g_xres - CAR_LENGTH;
                    }

                    ShowCar(pcar);                     // 在新位置显示汽车
                }
            }
        }
    }
}

/* 创建3个汽车任务实例 */
void CreateCarTasks(void)
{
    xTaskCreate(CarTask, "car1", 128, &g_cars[0], osPriorityNormal, NULL);
    xTaskCreate(CarTask, "car2", 128, &g_cars[1], osPriorityNormal, NULL);
    xTaskCreate(CarTask, "car3", 128, &g_cars[2], osPriorityNormal, NULL);
}

10.7.3上机实验

11 信号量

本章涉及如下内容：

怎么创建、删除信号量
怎么发送、获得信号量
什么是计数型信号量？什么是二进制信号量？

11.1信号量的特性

11.1.1信号量的常规操作

基本概念

信号量本质：兼具“通知”（信号）与“资源数量表示”（量）功能的同步机制。

核心操作

give（释放）：计数值加1，唤醒等待任务。
take（获取）：计数值减1，若失败可选择阻塞或立即返回。

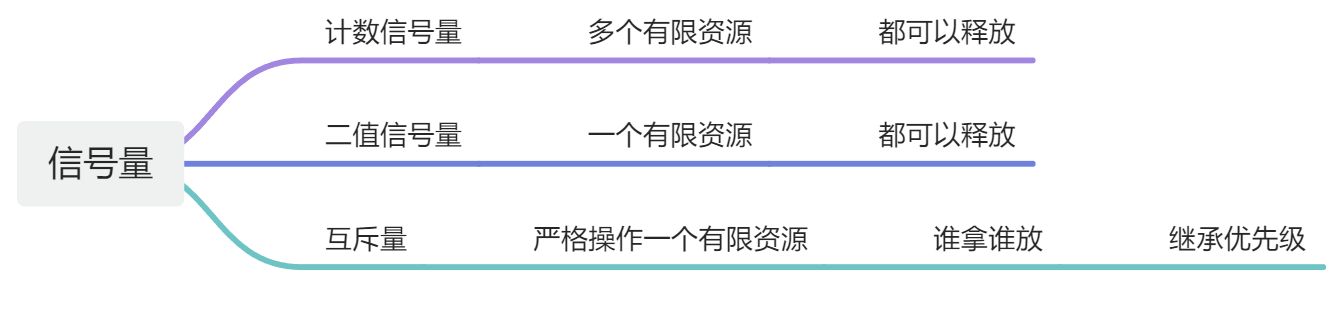

典型场景

计数型信号量：

- 事件计数：产生时计数+1，处理时计数-1。
- 资源管理：适合多任务竞争有限资源的情况。

二进制信号量：

- 事件标志：表示事件是否发生（0未发生，1已发生）。
- 互斥场景：保证仅一个任务访问临界资源的情况。

11.1.2 两种信号量的对比

二进制信号量	技术型信号量
被创建时初始值为0	被创建时初始值可以设定
其他操作是一样的	其他操作是一样的

11.2信号量函数

使用句柄来表示一个信号量，使用信号量时，先创建、然后去添加资源、获得资源。

11.2.1创建

二进制信号量	计数型信号量
动态创建	xSemaphoreCreateBinary 计数值初始值为0	xSemaphoreCreateCounting
静态创建	xSemaphoreCreateBinaryStatic	xSemaphoreCreateCountingStatic

创建二进制信号量

/* 创建一个二进制信号量，返回它的句柄。
 * 此函数内部会分配信号量结构体
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateBinary( void );
/* 创建一个二进制信号量，返回它的句柄。
 * 此函数无需动态分配内存，所以需要先有一个StaticSemaphore_t结构体，并传入它的指针
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateBinaryStatic( StaticSemaphore_t *pxSemaphoreBuffer );

创建计数型信号量

/* 创建一个计数型信号量，返回它的句柄。
 * 此函数内部会分配信号量结构体
 * uxMaxCount: 最大计数值
 * uxInitialCount: 初始计数值
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateCounting(UBaseType_t uxMaxCount, UBaseType_t uxInitialCount);
/* 创建一个计数型信号量，返回它的句柄。
 * 此函数无需动态分配内存，所以需要先有一个StaticSemaphore_t结构体，并传入它的指针
 * uxMaxCount: 最大计数值
 * uxInitialCount: 初始计数值
 * pxSemaphoreBuffer: StaticSemaphore_t结构体指针
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateCountingStatic( UBaseType_t uxMaxCount,
                                                 UBaseType_t uxInitialCount,
                                                 StaticSemaphore_t *pxSemaphoreBuffer );

11.2.2删除

/*
 * xSemaphore: 信号量句柄，你要删除哪个信号量
 */
void vSemaphoreDelete( SemaphoreHandle_t xSemaphore );

11.2.3 give/take

	在任务中使用	在ISR中使用
give	xSemaphoreGive	xSemaphoreGiveFromISR
take	xSemaphoreTake	xSemaphoreTakeFromISR

BaseType_t xSemaphoreGive( SemaphoreHandle_t xSemaphore );
BaseType_t xSemaphoreGiveFromISR(
                        SemaphoreHandle_t xSemaphore,
                        BaseType_t *pxHigherPriorityTaskWoken
                    );

参数	说明
xSemaphore	信号量句柄，释放哪个信号量
pxHigherPriorityTaskWoken	如果释放信号量导致更高优先级的任务变为了就绪态，则*pxHigherPriorityTaskWoken = pdTRUE
返回值	pdTRUE表示成功如果二进制信号量的计数值已经是1，再次调用此函数则返回失败如果计数型信号量的计数值已经是最大值，再次调用此函数则返回

BaseType_t xSemaphoreTake(
                   SemaphoreHandle_t xSemaphore,
                   TickType_t xTicksToWait
               );
BaseType_t xSemaphoreTakeFromISR(
                        SemaphoreHandle_t xSemaphore,
                        BaseType_t *pxHigherPriorityTaskWoken
                    );

参数	说明
xSemaphore	信号量句柄，获取哪个信号量
xTicksToWait	0：不阻塞，马上返回 portMAX_DELAY: 一直阻塞直到成功其他值: 阻塞的Tick个数可以使用pdMS_TO_TICKS()来指定阻塞时间为若干ms
返回值	pdTRUE表示成功

12 互斥量

本章涉及如下内容：

为什么要实现互斥操作
怎么使用互斥量
互斥量导致的优先级反转、优先级继承

12.1互斥量的使用场合

多线程写竞争，避免死锁

12.2互斥量函数

12.2.1创建

在配置文件FreeRTOSConfig.h中定义：

#define configUSE_MUTEXES 1

以使用互斥量。

互斥量是一种特殊的二进制信号量。

互斥量不能在ISR中使用。

/* 创建一个互斥量，返回它的句柄。
 * 此函数内部会分配互斥量结构体
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateMutex( void );

/* 创建一个互斥量，返回它的句柄。
 * 此函数无需动态分配内存，所以需要先有一个StaticSemaphore_t结构体，并传入它的指针
 * 返回值: 返回句柄，非NULL表示成功
 */
SemaphoreHandle_t xSemaphoreCreateMutexStatic( StaticSemaphore_t *pxMutexBuffer );

12.2.2其他函数

/*
 * xSemaphore: 信号量句柄，你要删除哪个信号量, 互斥量也是一种信号量
 */
void vSemaphoreDelete( SemaphoreHandle_t xSemaphore );

/* 释放 */
BaseType_t xSemaphoreGive( SemaphoreHandle_t xSemaphore );


/* 获得 */
BaseType_t xSemaphoreTake(
                   SemaphoreHandle_t xSemaphore,
                   TickType_t xTicksToWait
               );

12.3示例:优先级继承

22_mutex_priority_inversion，主要看nwatch\game2.c。

12.4递归锁

12.4.1死锁的概念

假设有2个互斥量M1、M2，2个任务A、B：

A获得了互斥量M1
B获得了互斥量M2
A还要获得互斥量M2才能运行，结果A阻塞
B还要获得互斥量M1才能运行，结果B阻塞
A、B都阻塞，再无法释放它们持有的互斥量
死锁发生

12.4.2 递归锁函数

递归锁	一般互斥量
创建	xSemaphoreCreateRecursiveMutex	xSemaphoreCreateMutex
获得	xSemaphoreTakeRecursive	xSemaphoreTake
释放	xSemaphoreGiveRecursive	xSemaphoreGive

/* 创建一个递归锁，返回它的句柄。*

 * 此函数内部会分配互斥量结构体*

 * 返回值: 返回句柄，非NULL表示成功*

 */

SemaphoreHandle_t xSemaphoreCreateRecursiveMutex( void );

*/ 释放 */

BaseType_t xSemaphoreGiveRecursive( SemaphoreHandle_t xSemaphore );

*/ 获得 */

BaseType_t xSemaphoreTakeRecursive(

         SemaphoreHandle_t xSemaphore,

         TickType_t xTicksToWait

        );

12.5 总结

是否需要控制资源访问数量？
├─ 是 → 计数信号量（设置资源数量上限）
└─ 否 → 是否需要保护共享资源？
    ├─ 是 → 是否存在任务优先级差异？
    │  ├─ 是 → 互斥量（含优先级继承机制）
    │  └─ 否 → 二值信号量（轻量级锁）
    └─ 否 → 是否需要任务间事件通知？
        ├─ 是 → 二值信号量（事件标志）
        └─ 否 → 无需同步机制

13 事件组

本章涉及如下内容：

事件组的概念与操作函数
事件组的优缺点
怎么设置、等待、清除事件组中的位
使用事件组来同步多个任务

13.1事件组概念与操作

13.1.1事件组的概念

事件组本质上是一个整数，其每一位代表一个事件（含义由程序员定义，1 表示事件发生，0 表示未发生），可被多个任务或 ISR 读写，支持等待单 / 多事件。

13.1.2事件组的操作

就一个函数置位，多个函数接受，就完了

13.2事件组函数

13.2.1创建

/* 创建一个事件组，返回它的句柄。
 * 此函数内部会分配事件组结构体
 * 返回值: 返回句柄，非NULL表示成功
 */
EventGroupHandle_t xEventGroupCreate( void );

/* 创建一个事件组，返回它的句柄。
 * 此函数无需动态分配内存，所以需要先有一个StaticEventGroup_t结构体，并传入它的指针
 * 返回值: 返回句柄，非NULL表示成功
 */
EventGroupHandle_t xEventGroupCreateStatic( StaticEventGroup_t * pxEventGroupBuffer );

13.2.2删除

/*
 * xEventGroup: 事件组句柄，你要删除哪个事件组
 */
void vEventGroupDelete( EventGroupHandle_t xEventGroup )

13.2.3设置事件

/* 设置事件组中的位
 * xEventGroup: 哪个事件组
 * uxBitsToSet: 设置哪些位?
 *              如果uxBitsToSet的bitX, bitY为1, 那么事件组中的bitX, bitY被设置为1
 *              可以用来设置多个位，比如 0x15 就表示设置bit4, bit2, bit0
 * 返回值: 返回原来的事件值(没什么意义, 因为很可能已经被其他任务修改了)
 */
EventBits_t xEventGroupSetBits( EventGroupHandle_t xEventGroup,
                                    const EventBits_t uxBitsToSet );

/* 设置事件组中的位
 * xEventGroup: 哪个事件组
 * uxBitsToSet: 设置哪些位?
 *              如果uxBitsToSet的bitX, bitY为1, 那么事件组中的bitX, bitY被设置为1
 *              可以用来设置多个位，比如 0x15 就表示设置bit4, bit2, bit0
 * pxHigherPriorityTaskWoken: 有没有导致更高优先级的任务进入就绪态? pdTRUE-有, pdFALSE-没有
 * 返回值: pdPASS-成功, pdFALSE-失败
 */
BaseType_t xEventGroupSetBitsFromISR( EventGroupHandle_t xEventGroup,
									  const EventBits_t uxBitsToSet,
									  BaseType_t * pxHigherPriorityTaskWoken );

ISR中的函数，比如队列函数xQueueSendToBackFromISR，最多只会唤醒1个任务。

13.2.4等待事件

EventBits_t xEventGroupWaitBits( EventGroupHandle_t xEventGroup,
                                 const EventBits_t uxBitsToWaitFor,
                                 const BaseType_t xClearOnExit,
                                 const BaseType_t xWaitForAllBits,
                                 TickType_t xTicksToWait );

参数	说明
xEventGroup	等待哪个事件组？
uxBitsToWaitFor	等待哪些位？哪些位要被测试？
xWaitForAllBits	怎么测试？是"AND"还是"OR"？ pdTRUE: 等待的位，全部为1; pdFALSE: 等待的位，某一个为1即可
xClearOnExit	函数提出前是否要清除事件？ pdTRUE: 清除uxBitsToWaitFor指定的位 pdFALSE: 不清除
xTicksToWait	如果期待的事件未发生，阻塞多久。可以设置为0：判断后即刻返回；可设置为portMAX_DELAY：一定等到成功才返回；可以设置为期望的Tick Count，一般用pdMS_TO_TICKS()把ms转换为Tick Count
返回值	返回的是事件值，如果期待的事件发生了，返回的是"非阻塞条件成立"时的事件值；如果是超时退出，返回的是超时时刻的事件值。

举例

事件组的值	uxBitsToWaitFor	xWaitForAllBits	说明
0100	0101	pdTRUE	任务期望bit0,bit2都为1，当前值只有bit2满足，任务进入阻塞态；当事件组中bit0,bit2都为1时退出阻塞态
0100	0110	pdFALSE	任务期望bit0,bit2某一个为1，当前值满足，所以任务成功退出
0100	0110	pdTRUE	任务期望bit1,bit2都为1，当前值不满足，任务进入阻塞态；当事件组中bit1,bit2都为1时退出阻塞态

13.2.5同步点

使用 xEventGroupSync() 函数可以同步多个任务：

可以设置某位、某些位，表示自己做了什么事
可以等待某位、某些位，表示要等等其他任务
期望的时间发生后， xEventGroupSync() 才会成功返回。
xEventGroupSync成功返回后，会清除事件

EventBits_t xEventGroupSync(    EventGroupHandle_t xEventGroup,
                                const EventBits_t uxBitsToSet,
                                const EventBits_t uxBitsToWaitFor,
                                TickType_t xTicksToWait );

参数列表如下：

参数	说明
xEventGroup	哪个事件组？
uxBitsToSet	要设置哪些事件？我完成了哪些事件？比如0x05(二进制为0101)会导致事件组的bit0,bit2被设置为1
uxBitsToWaitFor	等待那个位、哪些位？比如0x15(二级制10101)，表示要等待bit0,bit2,bit4都为1
xTicksToWait	如果期待的事件未发生，阻塞多久。可以设置为0：判断后即刻返回；可设置为portMAX_DELAY：一定等到成功才返回；可以设置为期望的Tick Count，一般用pdMS_TO_TICKS()把ms转换为Tick Count
返回值	返回的是事件值，如果期待的事件发生了，返回的是"非阻塞条件成立"时的事件值；如果是超时退出，返回的是超时时刻的事件值。

13.3示例:广播

23_eventgroup_broadcast


void car_game(void)
 {
 int x;
 int i, j;
 g_framebuffer = LCD_GetFrameBuffer(&g_xres, &g_yres, &g_bpp);
 draw_init();
 draw_end();
 }
 //g_xSemTicks = xSemaphoreCreateCounting(1, 1);
 //g_xSemTicks = xSemaphoreCreateMutex();
 g_xEventCar = xEventGroupCreate();
 /* 等待事件:bit0 */
 xEventGroupWaitBits(g_xEventCar, (1<<0), pdTRUE, pdFALSE, portMAX_DELAY);
/* 设置事件组: bit0 */
xEventGroupSetBits(g_xEventCar, (1<<0));
 vTaskDelete(NULL);

13.4示例:等待任意一个事件

24_eventgroup_or

/* 设置事件组: bit0 */
xEventGroupSetBits(g_xEventCar, (1<<0));
vTaskDelete(NULL);
car2运行到终点后，设置事件，代码如下：
/* 设置事件组: bit1 */
xEventGroupSetBits(g_xEventCar, (1<<1));
car3等待bit0、bit1事件，实验“或”的关系（倒数第2个参数），代码如下：
/* 等待事件:bit0 or bit1 */
xEventGroupWaitBits(g_xEventCar, (1<<0)|(1<<1), pdTRUE, pdFALSE, portMAX_DELAY);

13.5示例:等待多个事件都发生

25_eventgroup_and

 /* 等待事件:bit0 or bit1 */
 xEventGroupWaitBits(g_xEventCar, (1<<0)|(1<<1), pdTRUE, pdTRUE, portMAX_DELAY);

14 任务通知

本章涉及如下内容：

任务通知：通知状态、通知值
任务通知的使用场合
任务通知的优势

14.1任务通知的特性

任务通知与队列、信号量、事件组等通信方式的区别在于：

指向性：任务通知可明确指定通知目标任务，而其他方式不知道对方是谁。（效率高）
中间结构：队列等需事先创建结构体实现双方通信，任务通知无需中间结构体。（节约内存）

14.1.1 优势及限制

优势：效率高、省内存（无需额外结构体）。
限制：不能发给 ISR、数据独享、无缓冲、无法广播、发送方不阻塞。

14.1.2 通知状态和通知值

任务 TCB 成员：

- 通知状态（uint8_t）：初始为taskNOT_WAITING_NOTIFICATION，还可处于等待或已接收状态。
- 通知值（uint32_t）：可存储计数、位信号等。

14.2 任务通知的使用

功能：实现轻量级队列、邮箱、信号量、事件组。
函数分类：

- 简化版：xTaskNotifyGive（任务）、vTaskNotifyGiveFromISR（中断）、ulTaskNotifyTake（取通知）。
- 专业版：xTaskNotify（发通知，支持位操作 / 覆盖等）、xTaskNotifyWait（取通知，可清指定位）。

14.3 示例基本操作

任务创建时记录句柄，通过xTaskNotifyGive发信号量，xTaskNotify发数值，接收方用ulTaskNotifyTake或xTaskNotifyWait阻塞等待。

19 补充

我给你补个蛋

19.1 数据类型

19.2 看看代码

看不了一点

19.3 引用

extern 声明：适合单次使用外部函数，直接在当前文件声明，但多个文件使用时需重复声明。
头文件引用：适合多次使用同一函数，将声明写在头文件中，通过#include引用，避免重复声明。

20 单片机工程师的核心能力

基础能力

GPIO、UART、I2C、SPI:基础能力

RTOS：基础能力

WIFI、Zigbee、Lora、Modbus：业务能力

核心能力

1.对程序的整体理解

2.阅读源码、理解源码的能力

3.调试能力

学习路线

零基础入门

项目路线

完成入门的学习后学习相应的项目

单片机招聘需求
