HCIA 静态路由综合实验 搭建一个小型虚拟网络

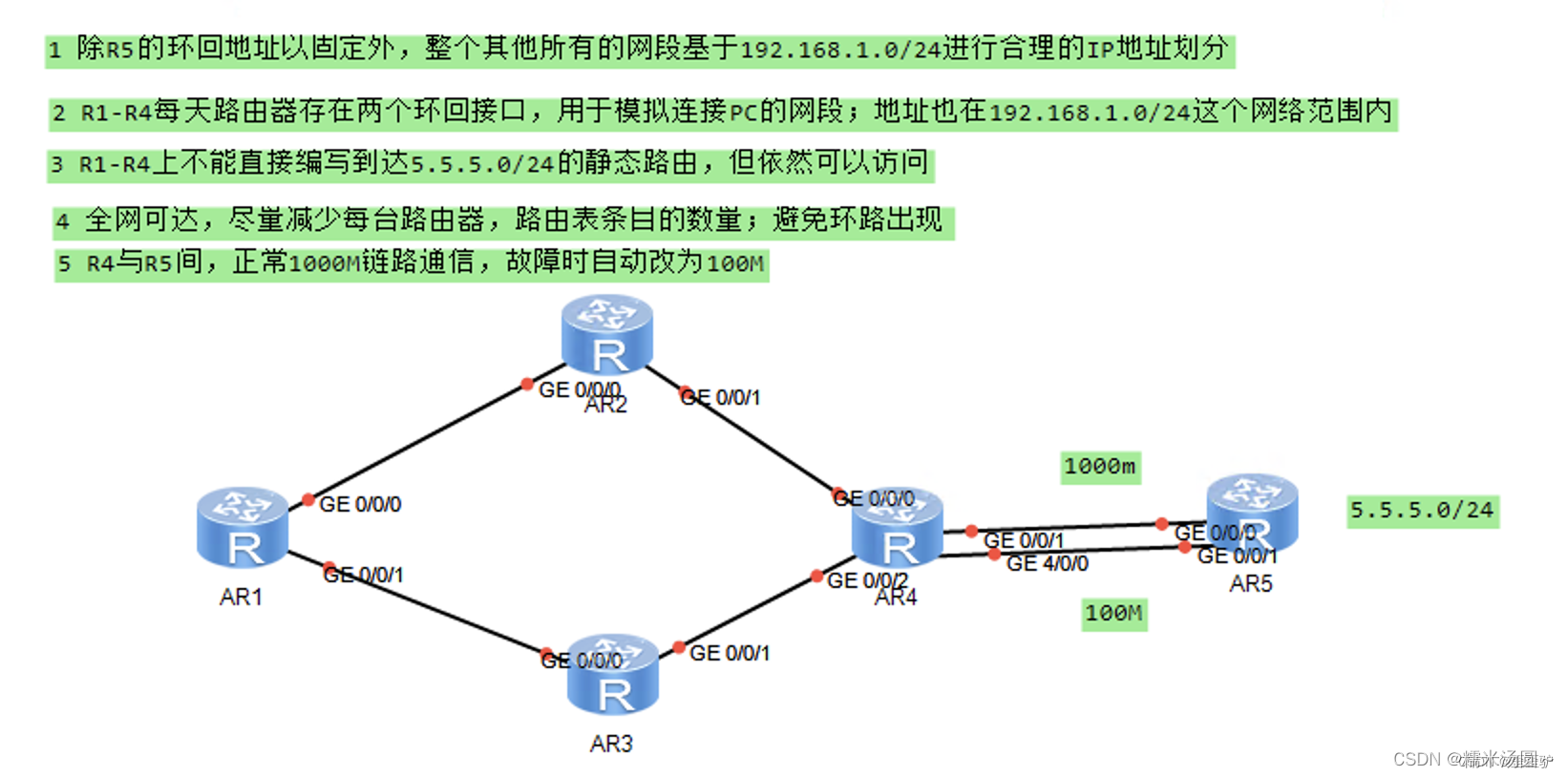

一、问题

二、问题分析

        1.数广播域的个数（14个广播域）

        2.划分网段（思想：便于管理与汇总）



4个路由器 ：

R1： 192.168.1.000 00000/27 --- 192.1681.0/27

                192.168.1.0000 0000/28 --- 192.168.1.0/28

                192.168.1.0001 0000/28 --- 192.168.1.16/28

R2：192.168.1.001 00000/27 --- 192.168.1.32/27
                 192.168.1.0010 0000/28 --- 192.168.1.32/28

                 192.168.1.0011 0000/28 --- 192.168.1.48/28

R3：192.168.1.010 0000/27 --- 192.168.1.64/27

                192.168.1.0100 0000/28 --- 192.168.1.64/28

                192.168.1.0101 0000/28 --- 192.168.1.80/28

R4:  192.168.1.011 0000/27 --- 192.168.1.96/27

                192.168.1.0110 0000/28 --- 192.168.1.96/28

                192.168.1.0111 0000/28 --- 192.168.1.112/28

公用线：1个--> 6段（8）

         192.168.1.100 0000/27 --- 192.168.1.128/27

                192.168.1.100000 00/30 --- 192.168.1.128/30

                192.168.1.100001 00/30 --- 192.168.1.132/30

                192.168.1.100010 00/30 --- 192.168.1.136/30

                192.168.1.100011 00/30 --- 192.168.1.140/30

                192.168.1.100100 00/30 --- 192.168.1.144/30

                192.168.1.100101 00/30 --- 192.168.1.148/30

                192.168.1.100110 00/30

                192.168.1.100111 00/30

三、操作

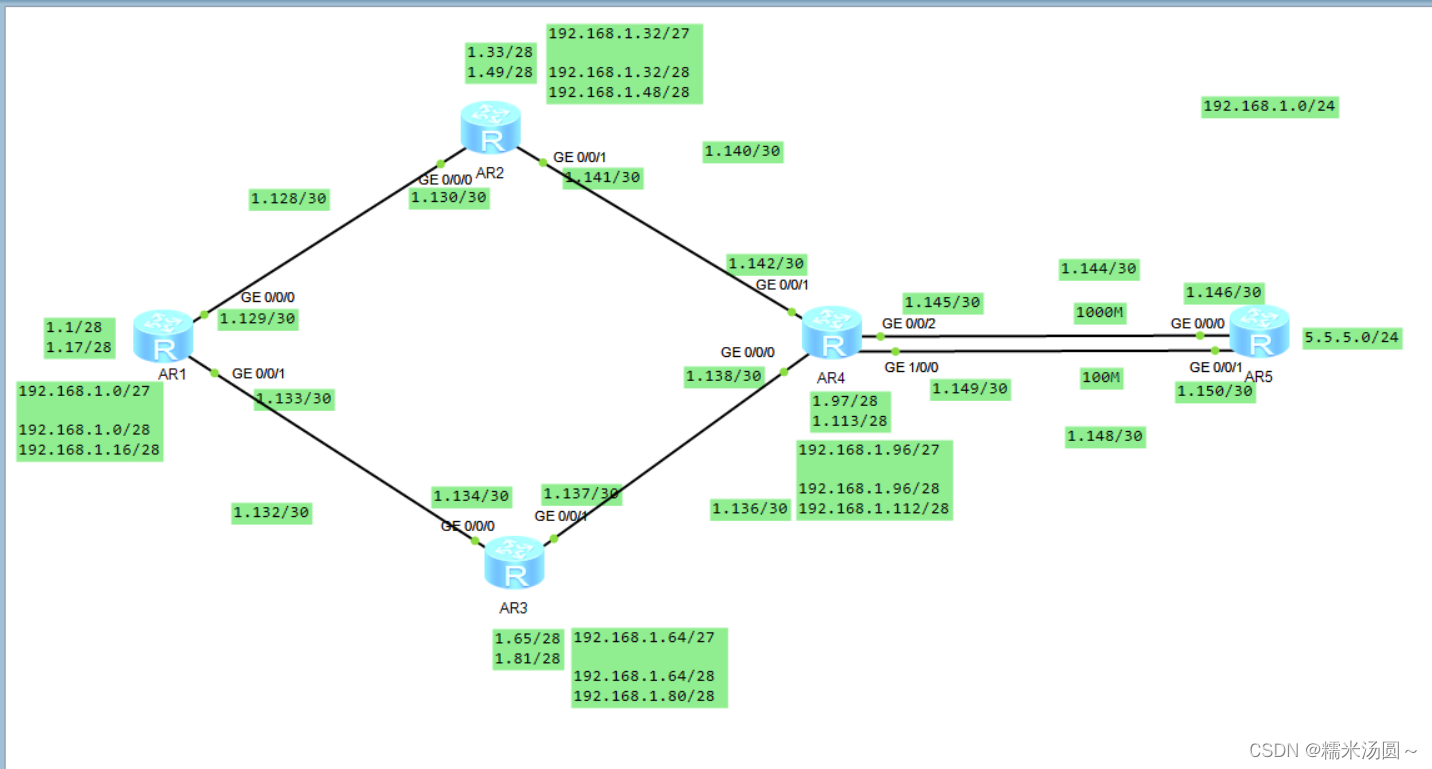

1.拓扑图



2.代码配置

AR1示例

改名

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname  r1

配置接口ip地址

[r1]interface GigabitEthernet 0/0/0
 [r1-GigabitEthernet0/0/0] ip address 192.168.1.129 30
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1] ip address 192.168.1.133 30

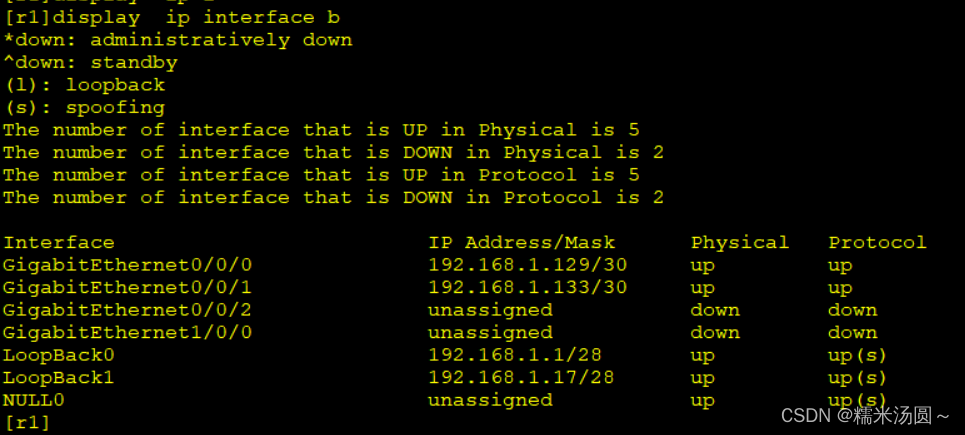

配置两个环回IP

[r1]int LoopBack 0
[r1-LoopBack0]ip address 192.168.1.1 28

[r1]int LoopBack 1
[r1-LoopBack0]ip address 192.168.1.17 28

R1~R5一致

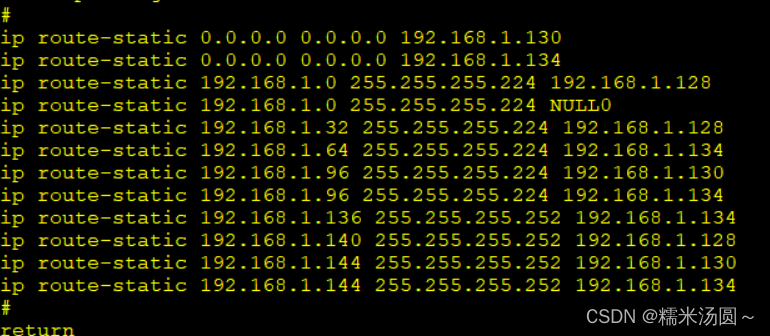

配置静态路由

[r1]ip route-static 192.168.1.32 27 192.168.1.130

空接口

[r1]ip route-static 192.168.1.0 27 NULL0

缺省路由

[r1]ip route-static 0.0.0.0 0 192.168.1.130
[r1]ip route-static 0.0.0.0 0 192.168.1.134

R1~R4 基本一致

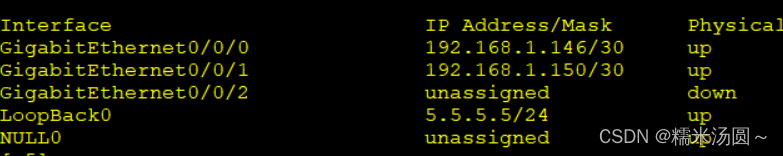

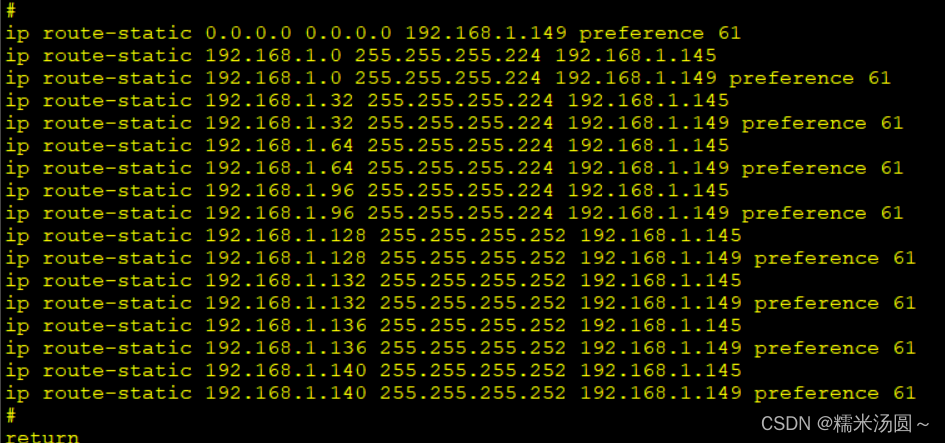

R5特殊

设置浮动静态

[r5]ip route-static 192.168.1.140 27 192.168.1.149 preference 61

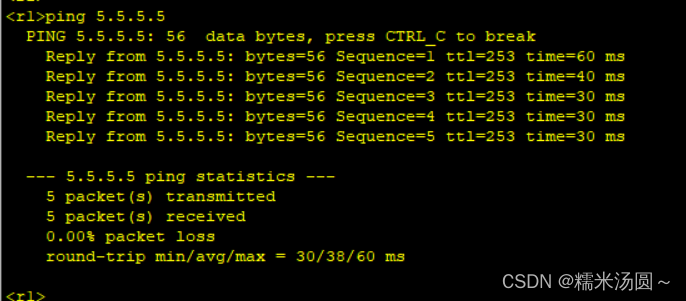

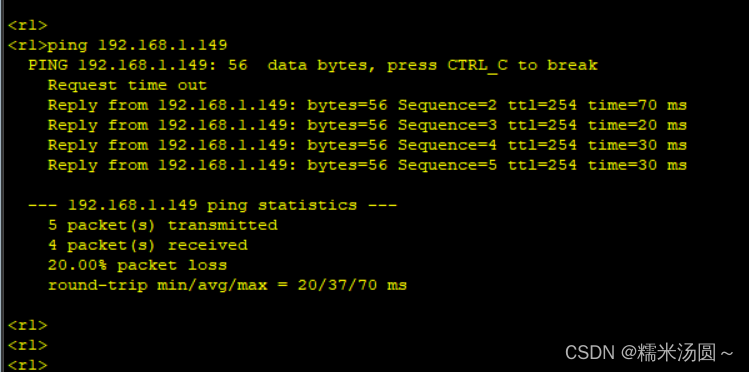

三、测试
