引言：
随着科技的快速发展和人们生活水平的提高，智能家居已经成为了现代家庭生活中不可或缺的一部分。KNX（Konnex）作为智能家居领域的国际开放标准，以其高度的兼容性和灵活性，成为了连接和控制各种智能设备的核心协议。因此，掌握KNX技术对于从事智能家居系统设计、开发、安装和维护的专业人员来说，具有极其重要的意义。
1.KNX概述
KNX是一种开放的、全球标准的建筑自动化和控制网络通信协议。它是一个用于智能建筑和家庭自动化系统的通信协议，用于连接和控制各种设备和系统，如照明、加热、通风、安全系统、音频/视频设备和其他智能家居设备。KNX协议最初是由三个欧洲标准化组织共同开发的，旨在提供一种通用的、互操作的解决方案，以满足建筑和家庭自动化领域的需求。KNX标准综合了不同通信技术（如TP，PL，RF，IP等）和应用领域（如家庭自动化、楼宇自动化、工业自动化等），以实现各种设备和系统之间的互操作性。
2. KNX项目的目标及内容
2.1 项目目标
实现设备互联互通：通过KNX协议连接和控制不同品牌和类型的设备，如照明、空调、窗帘、安防系统等。
提升生活品质：通过智能化的控制和管理，为人们营造更加舒适、便捷、安全的居住和工作环境。
节能减排：通过智能控制策略，实现能源的合理利用和节约，降低碳排放和能源消耗
2.2项目内容
系统设计：根据项目需求和实际情况，设计合适的KNX系统架构，包括设备选型、网络拓扑、控制策略等。
设备配置与编程：使用KNX配置工具对设备进行配置和编程，实现设备之间的通信和控制逻辑。
系统集成：将KNX系统与其他系统进行集成，如与智能家居系统、安防系统、能源管理系统等进行无缝对接。
系统调试与测试：对系统进行调试和测试，确保系统的稳定性和可靠性。
3. 智能开关--阈值功能的实现
3.1 项目建立

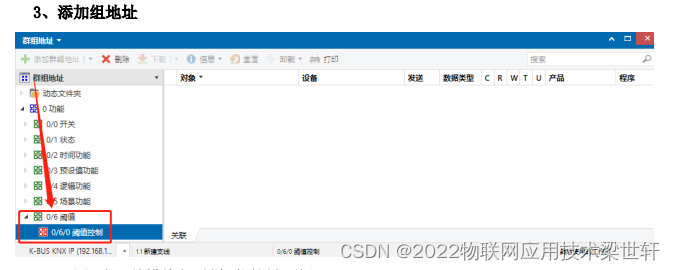

打开ETS5应用，创建一个新项目，从产品目录中把8路开关模块和8键智能按键面板的数据库导入新项目。然后添加组地址。
3.2模块的配置
配置8路开关模块与8键智能按键面板，首先选择“8路开关执行器”-》“参数”-》 “通道 X”-》“开关执行器的附加功能 X” 143 -》“X:附加功能” -》“X 阈值功能”。
参数设置界面“X: 阈值功能”：当使能阀值功能时，1Byte 的通讯对象“输入阈值”被使能。当通讯对象“输入阈值”的 值低于或超过设定的阀值，可以触发开关进行一次操作。总有两个独立的阀值供使用。阀值1可 以通过总线进行设定。

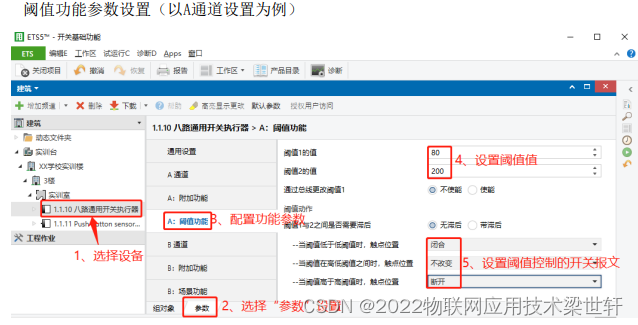

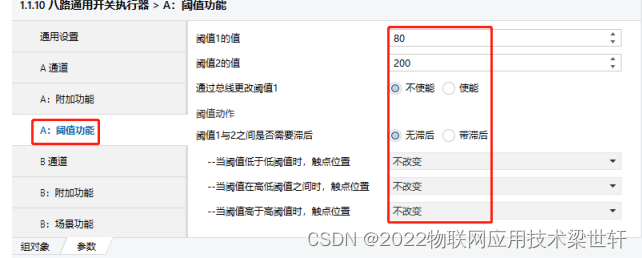

8路开关模块参数设置：阈值功能参数设置（以A通道设置为例） 当阈值功能的通道都配置完成后，选择“参数”旁边的“组对象”就可以查看配置好的选 项“开关，X”、“发送开关状态，X”、“输入阈值, X”、等对象功能。
智能按键面板功能 首先选择“8键智能按键面板”-》“参数”-》 “Button X”-》 “Shift type” 参数设置界面“Shift type” 参数“Shift type” 这里设置移位类型，是带步进值，还是没有步进值。 可选项：Shift by step value Shift without step value “Shift by step value”带步进值时，可设置移位的起始值和结束值，及每次移位增加 （方向从低到高）或减少（方向从高到低）的值。 “Shift without step value”没有步进值时，可设置每次移位所发送的具体数值，最多 可设置10 个数，每操作一次，发送一个数。
部分项目如图所示：
4.配置和分析
4.1项目分析
明确项目需求：在开始任何KNX项目之前，首先要明确项目的具体需求，包括所需的传感器、执行器、总线电缆类型以及系统的功能要求。
选择合适的设备：根据项目需求，从KNX认证的产品中选择合适的传感器、执行器和控制器。
调整执行器参数：为执行器设置合适的参数，如开关状态报告、调光通用设置等。
4.2项目配置
选中8路开关模块与8键智能按键面板通讯对象，将它拖到与之对应的群组地址中去，点击8路开关模块、8键智能按键面板的数据库，右击→下载→完整下载→分别按8路开关模 块、8键智能按键面板的编程按键。当所有的产品数据都下载完成后，就可进行测试所调试的功能是不是所需要的效果，如有 问题在修改。
5.总结
本课程通过系统的理论学习与项目实践相结合的方式，使学生全面掌握了KNX协议及其在智能家居系统中的应用。未来，随着智能家居市场的不断发展，KNX协议将继续发挥重要作用。希望同学们能够不断学习和探索，为智能家居领域的发展贡献自己的力量。
