RIP：路由信息协议使用跳数作为开销，存在周期更新和触发更新基于UDP520端口工作存在V1 V2 NG三个版本

周期更新的意义：

保活（每30s触发一次，一共触发6次）

没有确认机制

RIP的破环机制

水平分割------从此口入不从此口出（仅能够从直线型拓扑中避免环路，其主要作用是控制重复更新）

最大跳数 15跳

触发更新：毒性逆转水平分割

抑制计时器

[R1]rip 1 启动时需要定义进程号仅具有本地意义

[R1-rip-1]version 1 选择V1版本

宣告：rip只能进行主类的宣告宣告基于主类网段找到属于该网段的接口

1.激活接口---收发rip信息

2.该接口的信息可以共享给邻居

[R1-rip-1]network 1.0.0.0

[R1-rip-1]network 12.0.0.0

[R1]rip 1

[R1-rip-1]version 2

[R1-rip-1]undo summary 关闭自动汇总

RIP的扩展配置

RIP V2的手工汇总

手工汇总---在更新的源头设备，所有更新出发的接口上进行汇总配置即可

[R1]interface g 0/0/0 从哪儿发出从哪儿汇总

[R1-GigabitEthernet0/0/0]rip summary-address 1.1.0.0 255.255.252.0 在该接口上进行关于rip的手工汇总

RIP V2的手工认证：在两台运行RIP协议的路由器间进行配置，让两台邻居设备发出的数据中携带身份核实的密钥，也可同时对传输的数据进行加密

[R1]interface g 0/0/0 必须在和邻居相连的接口上

[R1-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 666666 在该接口上进行关于的手工认证认证模式为md5 密码为666666

被动接口---仅接收不发送路由协议信息，仅限连接用户PC的端口使用，不得用于路由器之间，否则将导致无法正常使用。

[R1-rip-1]silent-interface GigabitEthernet 0/0/1 在RIP1的进程中设定沉默接口为g0/0/1

加快收敛

30s 更新 180s 失效 180s 抑制 300s刷新

①认为修改计时器可以一定程度上加快收敛速度，但是不易修改过小，建议不修改

②尽量维持原有的倍数关系

③一旦修改计时器全网设备均需修改

[R1-rip-1]timers rip 30 180 300

缺省路由---在边界路由器上，进行RIP的缺省配置后，该设备将向内部运行的所有设备发送一条指向该设备的缺省更新，使得内部所有运行RIP协议的设备自动生成缺省路由，下一跳均指向边界路由器。边界路由器自身通往外网的路径依旧需要管理员通过静态路由手工定义。

[R3-rip-1]default-route originate 在边界路由器上下发缺省路由

OSPF：开方式最短路径优先协议

无类别链路状态IGP

1.距离矢量型协议：运行距离矢量型协议的路由器周期性的泛洪自己的路由表，通过路由的交互，每台路由器从相邻的路由器学习到路由，并且加载进自己的路由表中；对于网路中的所有路由器而言，并不清楚网络的结构，只是简单的知道通完某个目的地有多远方向在哪儿，这既是距离矢量型协议的本质。

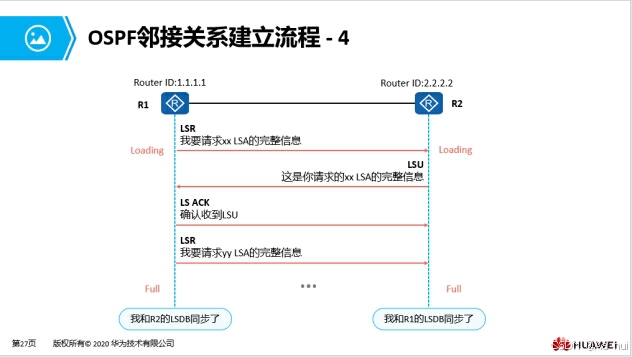

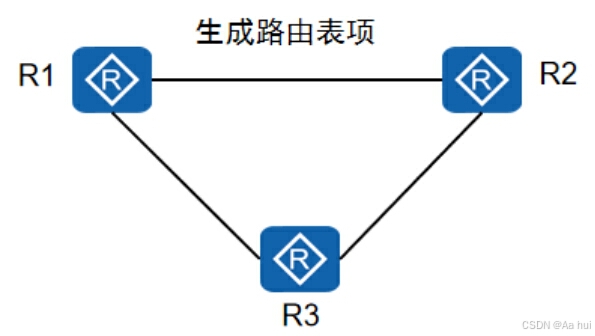

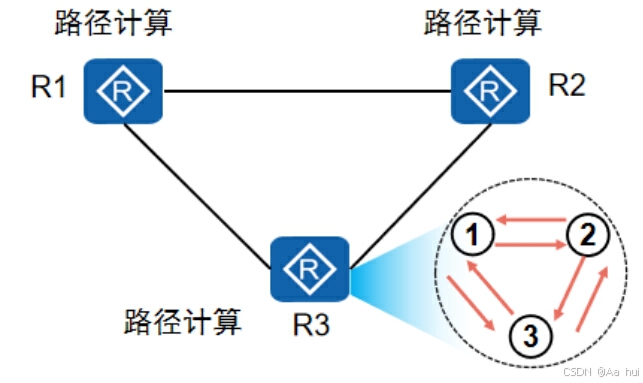

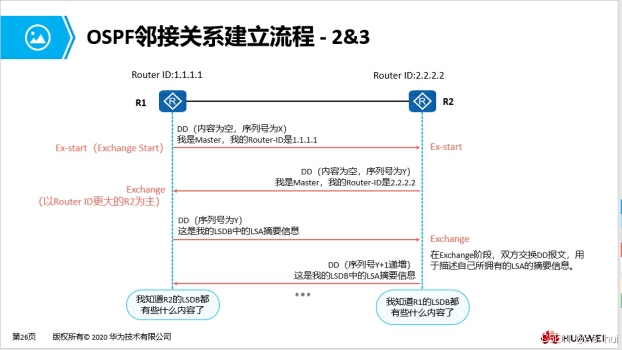

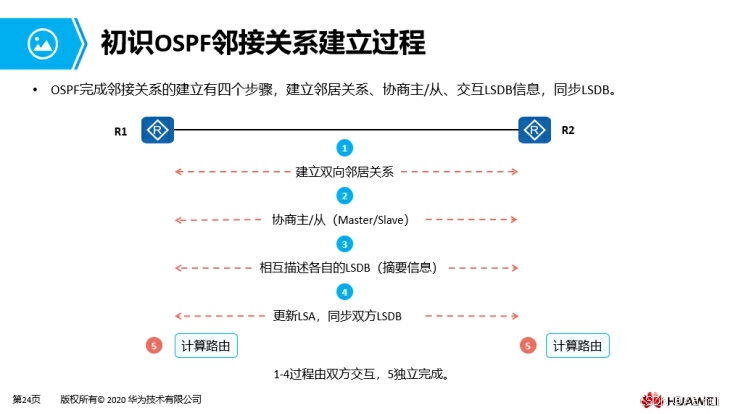

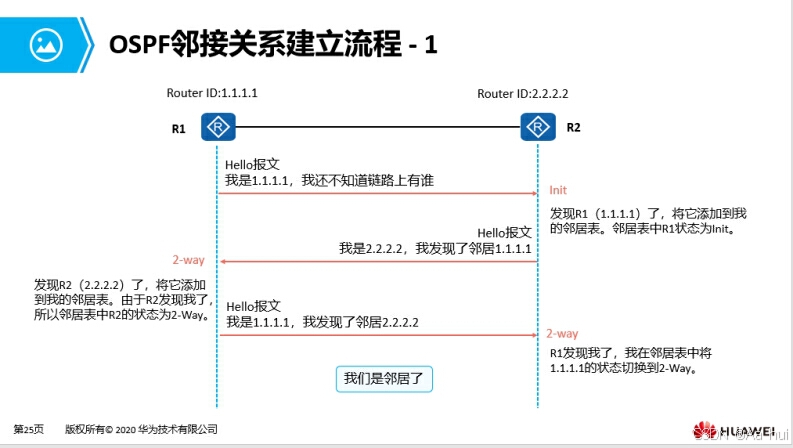

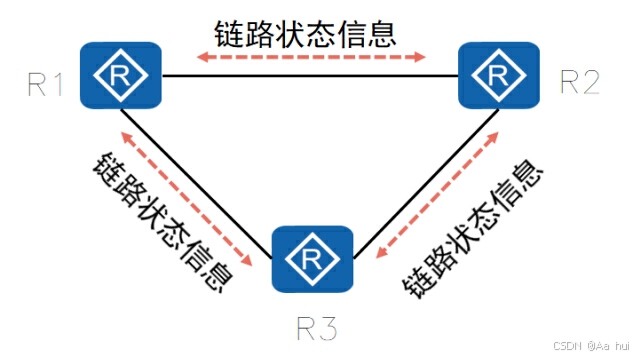

2.链路状态型协议：与距离矢量型协议不同，链路状态型协议通告的是链路状态信息，而不是路由表。运行链路状态协议的路由器之间会首先建立一个临时的邻居关系，然后彼此之间开始交互LSA（链路状态通告），路由器将收到的LSA信息存储与本地的LSDB（链路状态数据库）中，路由器通过同步后的LSDB便可以掌握全网的拓扑结构。最后，由本地算法计算出到达各个节点的最优路径，加载于本地路由表中。
