拓扑图实验

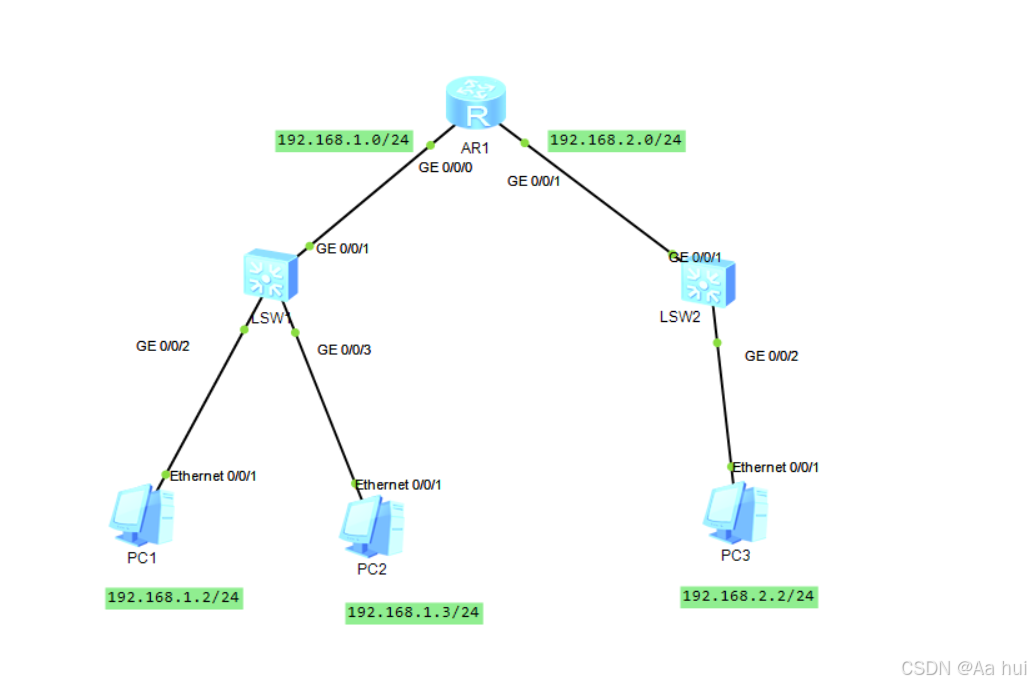

1.建立一个新的拓扑图

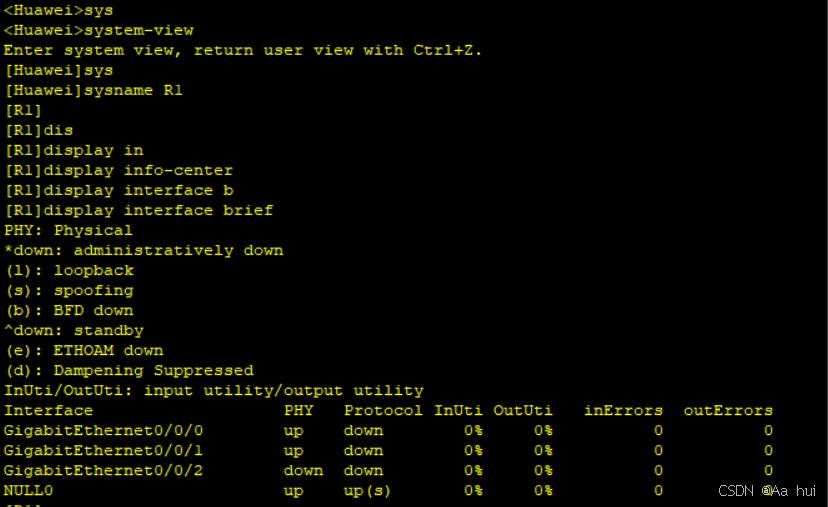

2.查看接口的配置

3.进入G0/0/0接口

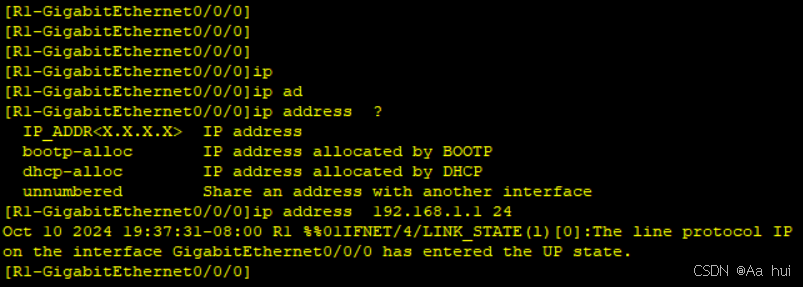

4.配置IP地址为192.168.1.1/24

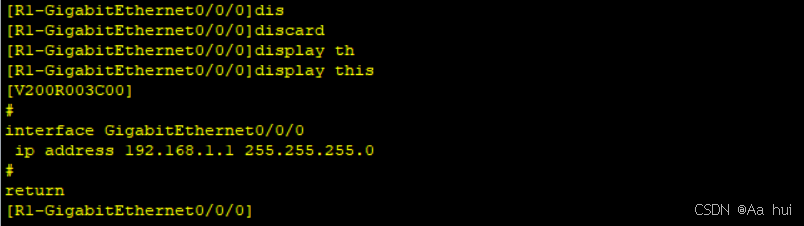

5.查看当前[RI-GigabitEthernet0/0/0]下的所有配置

即确定0/0/0接口的IP配置完成

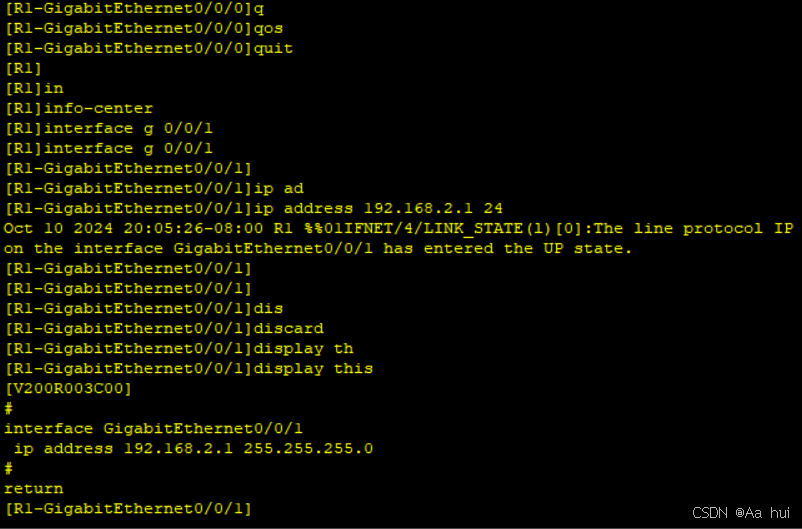

6.配置右边网关,查看当前视图下的所有配置

即确定0/0/1接口的IP配置完成

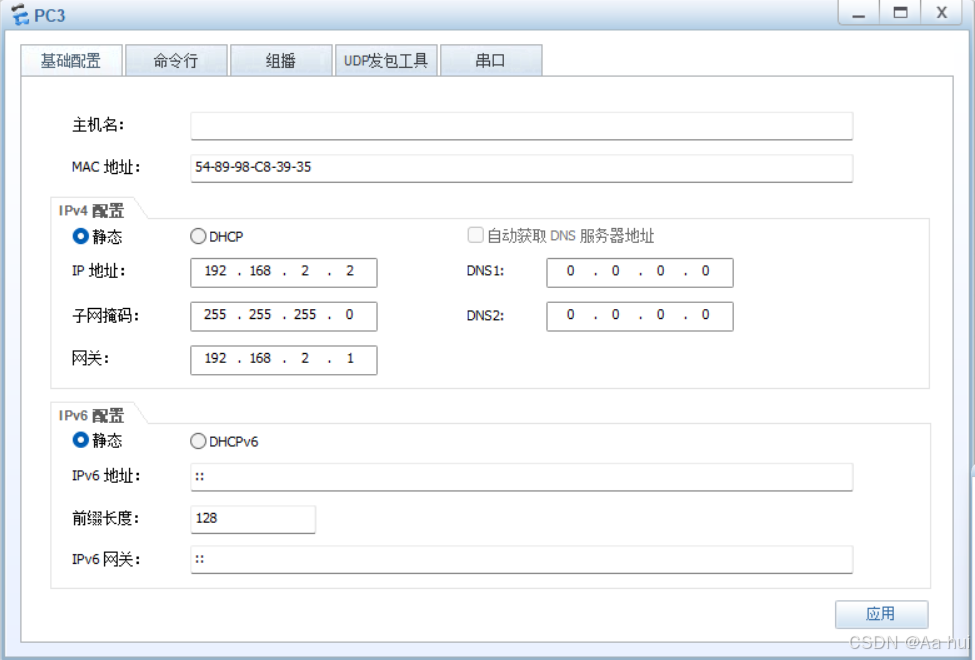

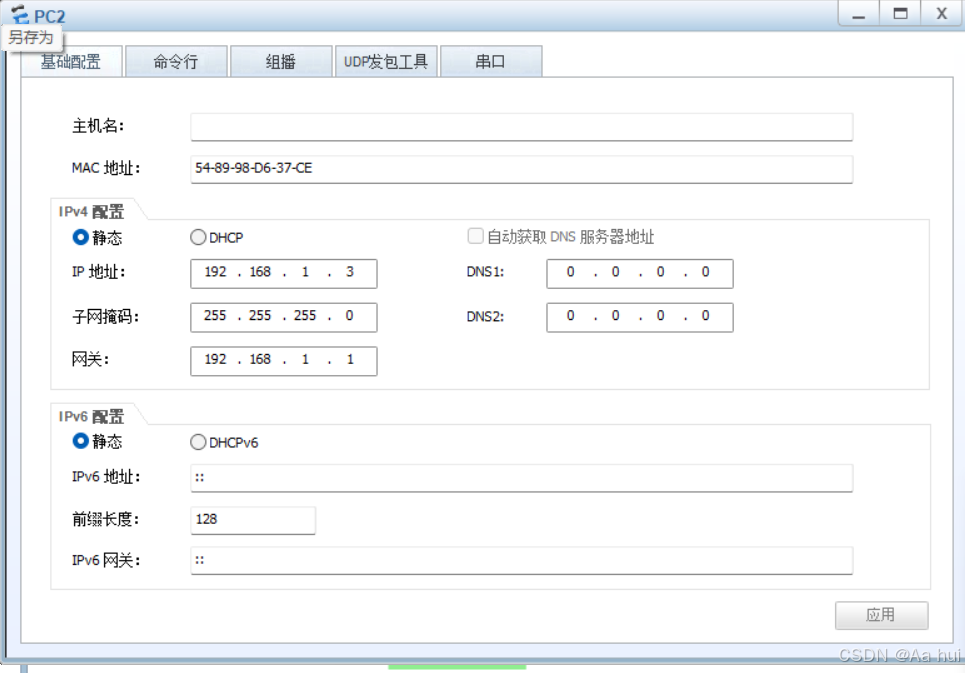

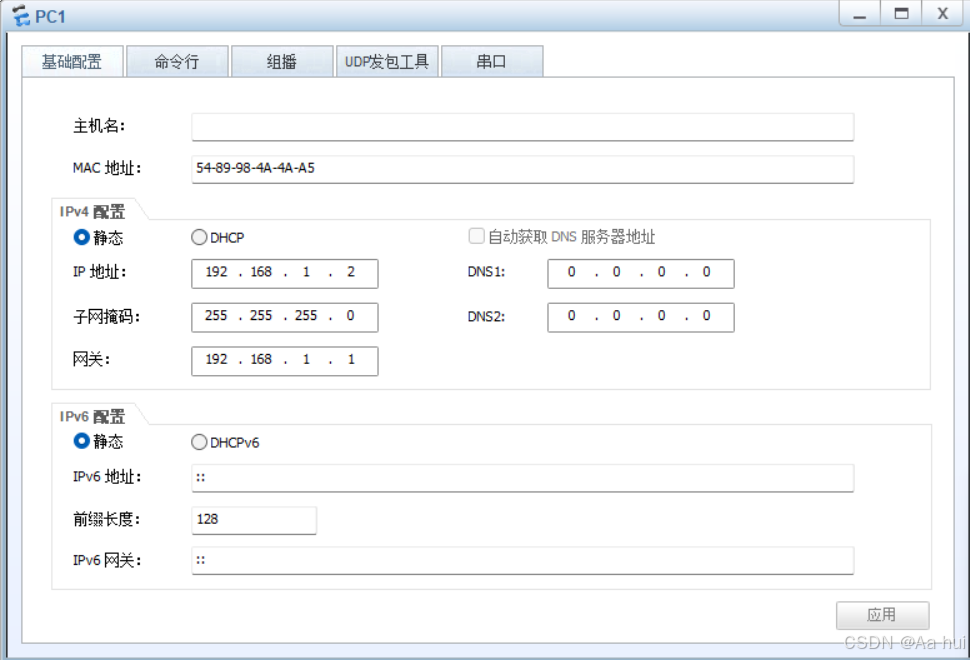

7.配置PC1,PC2,PC3的地址。

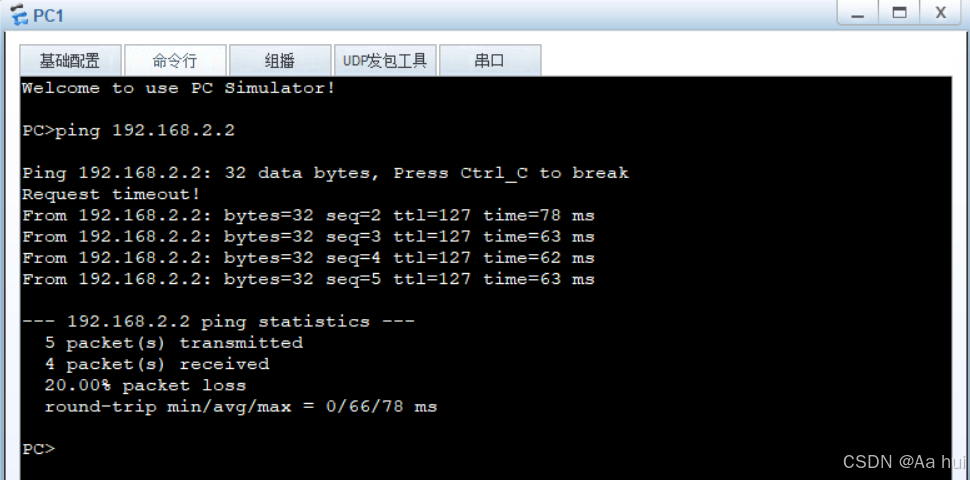

8.PC1ping192.168.2.2

(若能ping通,则全网通)


(第一个ping包在传送过程中死亡了,时间过长,第一个ping包超时;第二次不需要ARP工作了,所有的地址和IP的映射关系都已经在ARP表中有记录,第二次发ping包直接查询ARP表。一路单播)

9.建立分布式的数据库

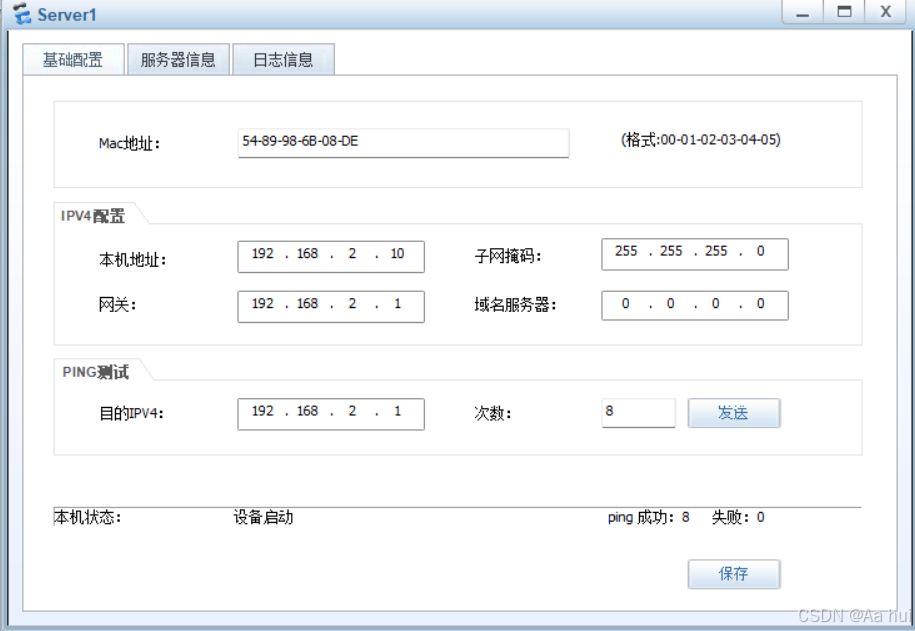

10.配置服务器的地址,并ping测试(ping自己的网关)

ping成功即证明服务器与路由器连接在一起

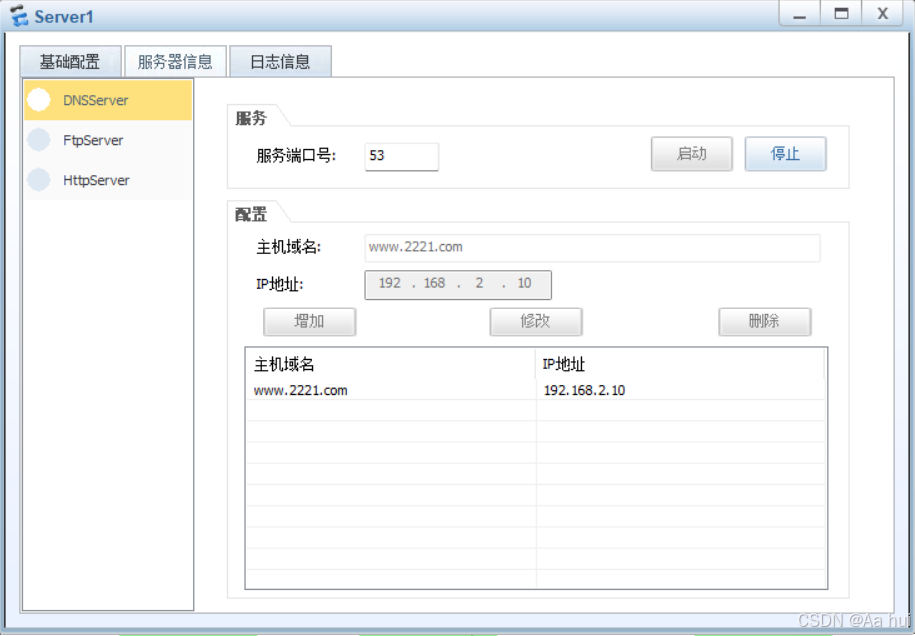

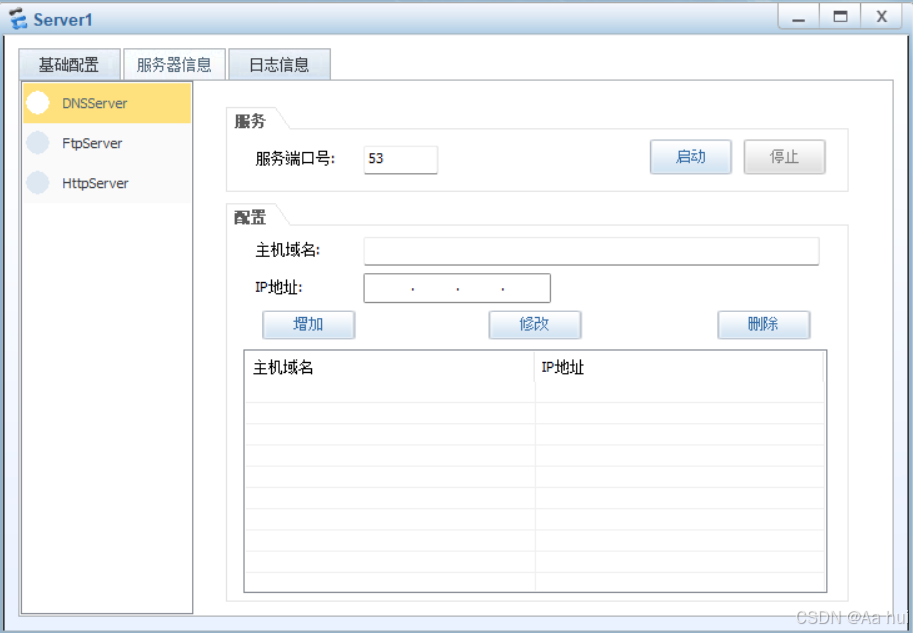

11.服务器的配置

(随便填一个域名为www.2221.com,IP地址填本机地址192.168.2.10,然后点增加,启动)

此时在分布式数据库里已经将www.2221.com与192.168.2.10绑在一起(访问www.2221.com=访问自己)

注:只要有人可以通过DNS找到了www.2221.com,那么在我的眼里就相当于找192.168.2.10,只要对端可以过来,就可以拿到网页里的东西。

12.配置客户端地址

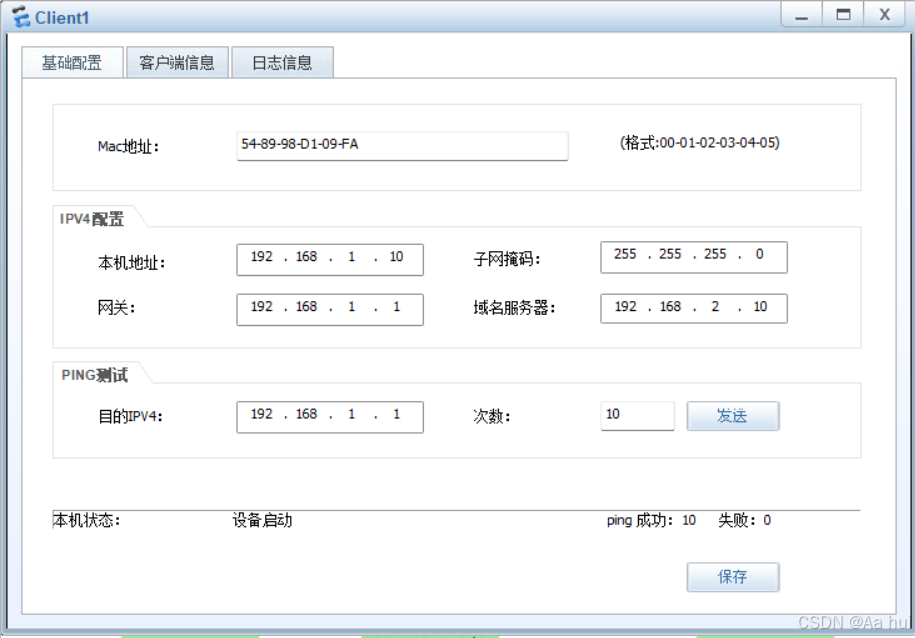

(1)先ping一下自己的网关

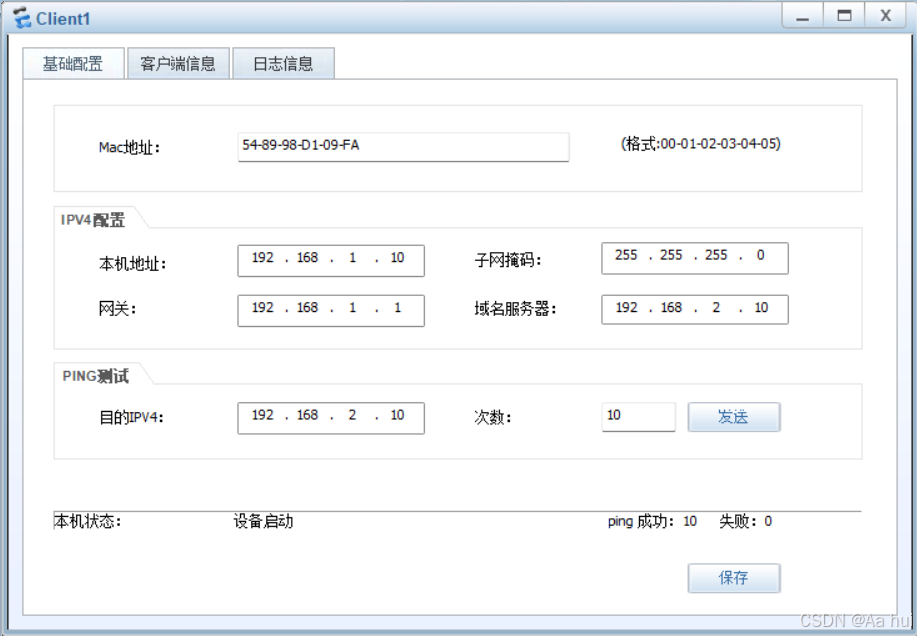

(2)ping一下对端。

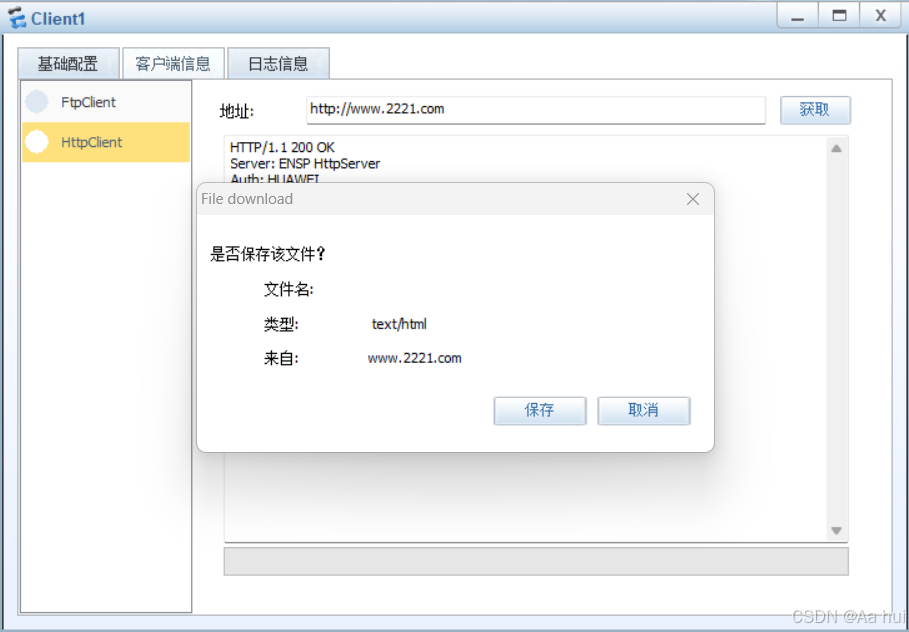

13.从客户端获取服务端保存的内容

即实验完成。

### 创建和配置网络拓扑图 在Cisco Packet Tracer中创建和配置网络拓扑图涉及多个方面的工作,包括但不限于设备的选择、连接方式以及具体的协议配置。 #### 设备选择与放置 为了构建所需的网络环境,在软件界面左侧的“Devices”面板里挑选合适的硬件组件,比如路由器、交换机和个人计算机(PC)[^1]。通过拖拽的方式将这些选定的节点安置到工作区中央的画布上,形成初步的物理布局框架结构[^3]。 #### 连接设置 利用右侧工具栏里的连线选项来建立各个实体间的链路关系。对于不同的应用场景可以选择直通线(Crossover Cable)或是交叉线(Straight-through Cable),确保所选介质适配两端接口类型并满足通信需求[^2]。 #### 配置静态/动态路由 针对含有多个子网的情况,需对核心层设备实施路径管理策略设定。以RIP为例,进入目标路由器CLI(Command Line Interface)模式下输入如下命令序列实现基本参数调整: ```shell Router> enable Router# configure terminal Router(config)# router rip Router(config-router)# version 2 Router(config-router)# network <your_network_address> Router(config-router)# exit Router(config)# exit Router# ``` 上述脚本片段展示了怎样激活该服务并将特定范围内的地址纳入通告列表内以便于自动发现邻居节点并共享可达性信息。 #### VLAN划分操作指南 当涉及到局域网内部逻辑隔离时,则应考虑运用虚拟局域网技术(VLAN)。具体做法是在目的交换机上定义不同编号的VLAN ID,并将其分配给相应端口成员;同时也要记得为各独立广播域指定默认网关地址从而保障跨段数据包转发效率。 #### 测试验证环节 最后一步是要仔细核对先前所做的各项准备工作是否达到预期效果。这通常意味着执行连通性检测(Ping Test)、抓取流量样本(Wireshark Capture)等一系列手段用以评估整体性能表现及排查潜在错误点所在位置。
