【超详细】数据链路层和ARP协议

数据链路层解决的是:直接相连的主机之间，进行数据交付的问题

认识以太网

• "以太网" 不是一种具体的网络, 而是一种技术标准; 既包含了数据链路层的内容, 也包含了一些物理层的内容. 例如: 规定了网络拓扑结构, 访问控制方式, 传输速率等;
• 例如以太网中的网线必须使用双绞线; 传输速率有10M, 100M, 1000M等;
• 以太网是当前应用最广泛的局域网技术; 和以太网并列的还有令牌环网, 无线LAN等;

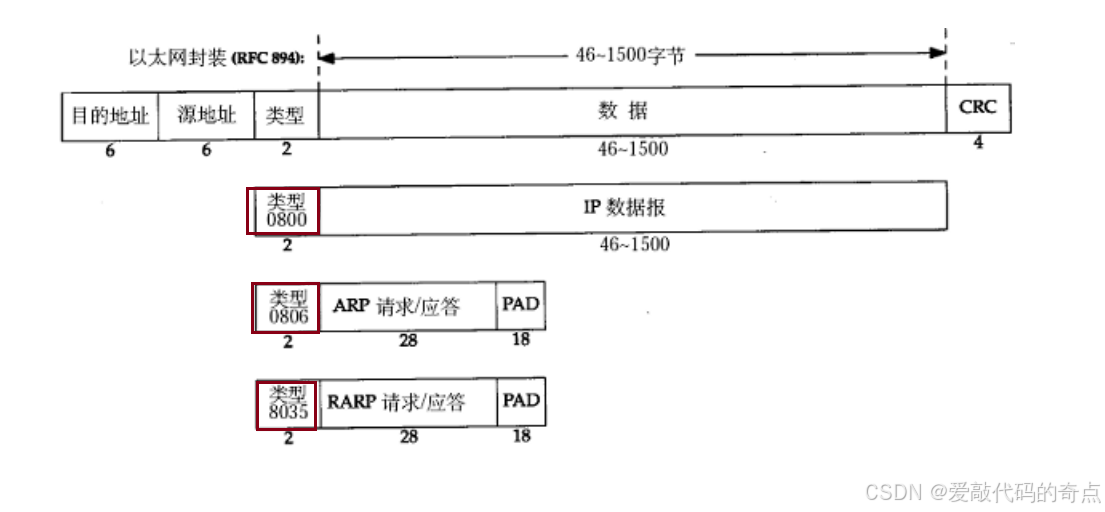

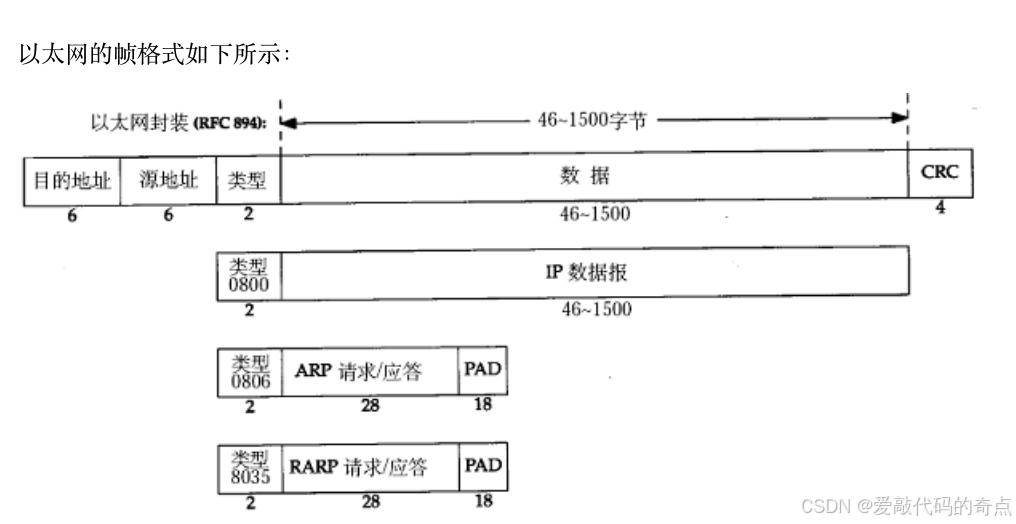

以太网帧（Mac帧）格式

• 源地址和目的地址是指网卡的硬件地址(也叫MAC地址), 长度是48位,是在网卡出厂时固化的
• 帧协议类型字段有三种值,分别对应IP、ARP、RARP
• 帧末尾是CRC校验码

Mac地址

MAC地址用来识别数据链路层中相连的节点;
长度为48位, 及6个字节. 一般用16进制数字加上冒号的形式来表示(例如: 08:00:27:03:fb:19)
在网卡出厂时就确定了, 不能修改. mac地址通常是唯一的(虚拟机中的mac地址不是真实的mac地址, 可能会冲突; 也有些网卡支持用户配置mac地址)

对比理解MAC地址和IP地址

• IP地址描述的是路途总体的 起点 和 终点
• MAC地址描述的是路途上的每一个区间的起点和终点

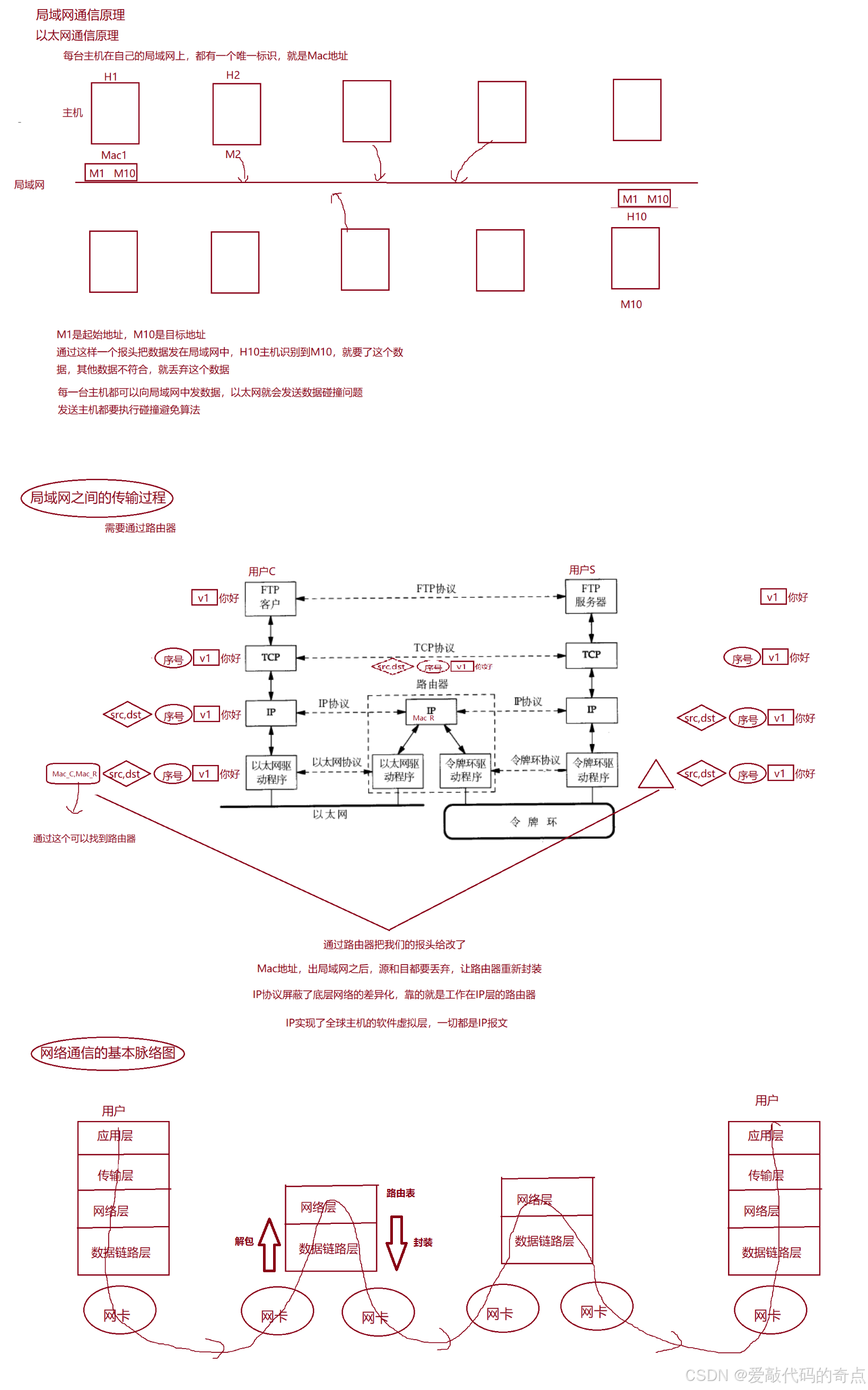

局域网通信原理过程

ARP协议

虽然我们在这里介绍ARP协议, 但是需要强调, ARP不是一个单纯的数据链路层的协议, 而是一个介于数据链路层和网络层之间的协议，ARP协议，属于Mac帧上层，但是归属到数据链路层

ARP协议的作用

ARP协议建立了主机 IP地址 和 MAC地址 的映射关系.

• 在网络通讯时,源主机的应用程序知道目的主机的IP地址和端口号,却不知道目的主机的Mac地址，因为出来局域网之后，源和目的Mac地址都会被丢弃
• 数据包首先是被网卡接收到再去处理上层协议的,如果接收到的数据包的Mac地址与本机不符,则直接丢弃
• 因此在通讯前必须获得目的主机的Mac地址

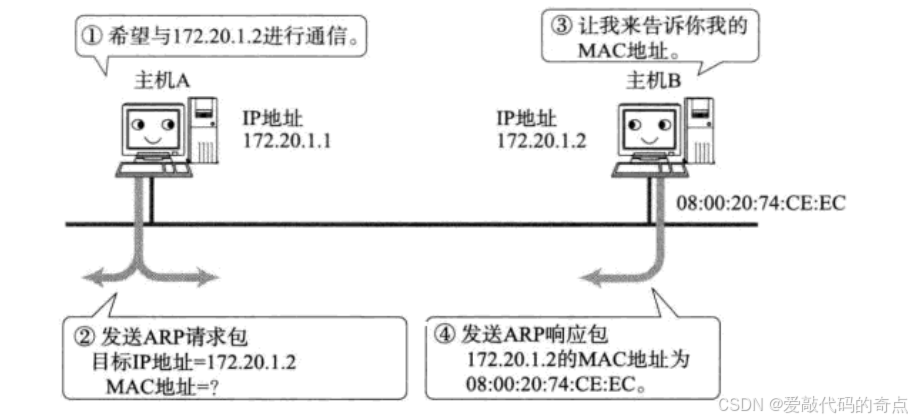

ARP协议的原理

• 源主机发出ARP请求,询问“IP地址是172.20.1.2的主机的Mac地址是多少”, 并将这个请求广播到本地网段(以太网帧首部的Mac地址填FF:FF:FF:FF:FF:FF表示广播);
• 目的主机接收到广播的ARP请求,发现其中的IP地址与本机相符,则发送一个ARP应答数据包给源主机,将自己的Mac填写在应答包中;

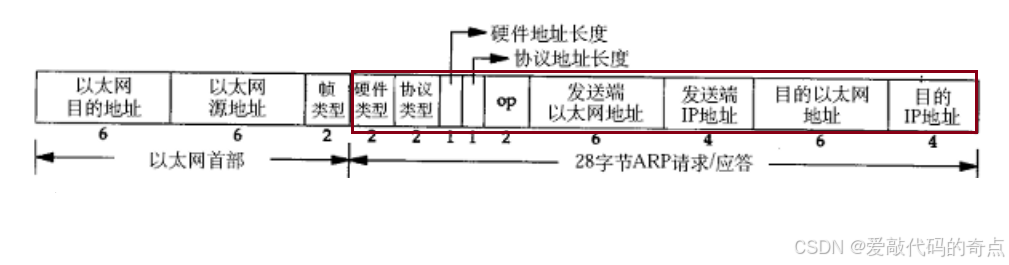

ARP数据报的格式

• 注意到源MAC地址、目的MAC地址在以太网首部和ARP请求中各出现一次,对于链路层为以太网的情况是多余的,但如果链路层是其它类型的网络则有可能是必要的
• 硬件类型指链路层网络类型,1为以太网;
• 协议类型指要转换的地址类型,0x0800为IP地址;
• 硬件地址长度对于以太网地址为6字节;
• 协议地址长度对于和IP地址为4字节;
• op字段为1表示ARP请求,op字段为2表示ARP应答
• 帧类型是0806就是ARP请求或者应答

 ARP的过程

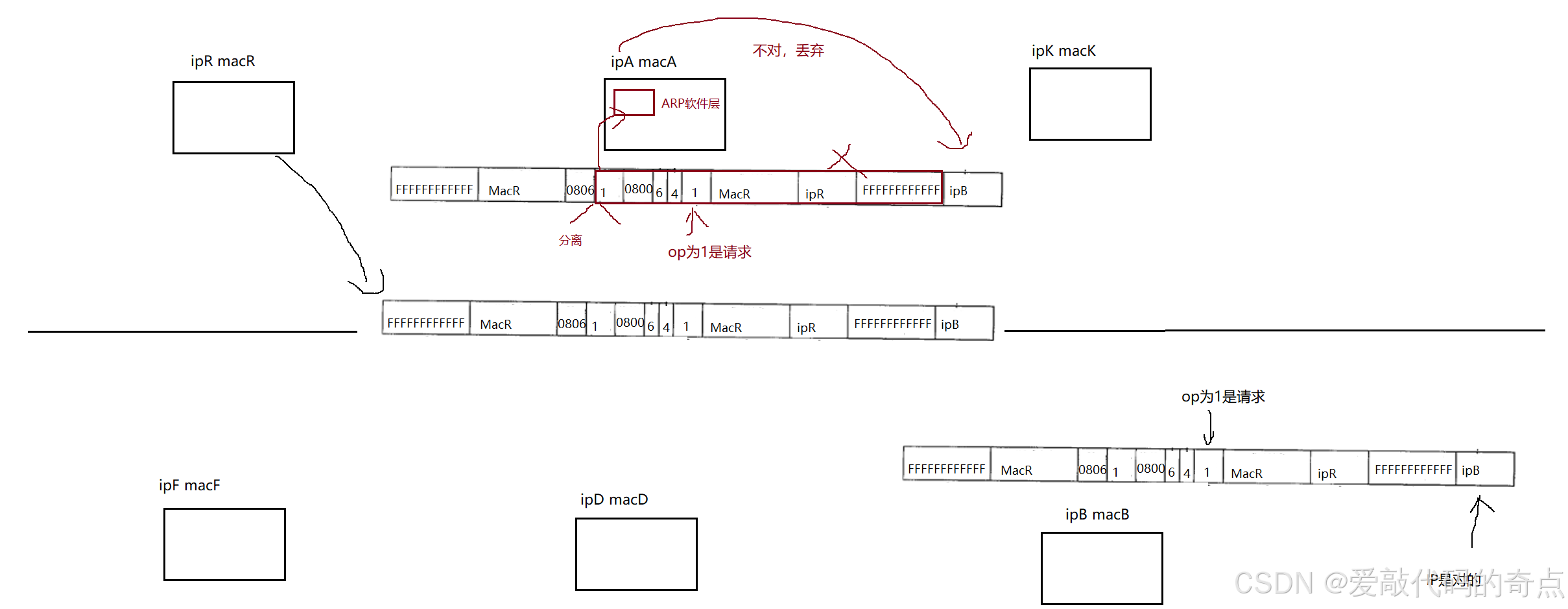

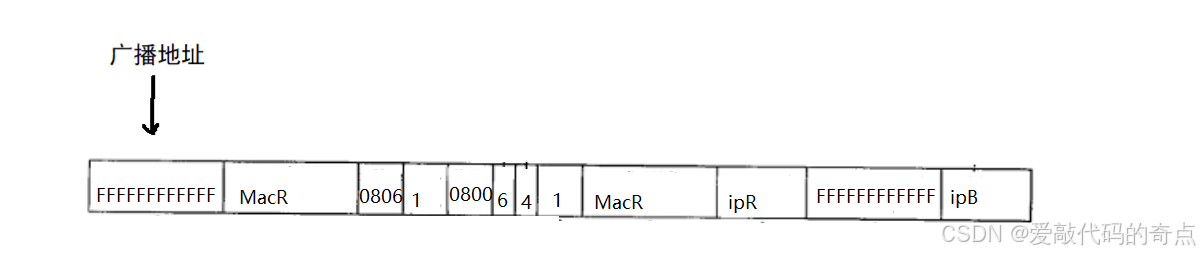

主机R寻找主机B的Mac地址，构建ARP请求，然后发送都局域网中，局域网中的每个主机都会收到这个请求，假如主机A收到了这个请求，发现目的Mac地址是全F的广播地址，主机A就受理这个报文，看到的帧类型是0806，这个是ARP的请求或者响应，然后将Mac帧的报头和有效载荷分离，交付给ARP软件层，先看op，发现op是请求，再看目的ip地址，发现是ipB，和自己的不匹配就丢弃掉，其他的主机也一样丢弃掉，最终就匹配对了主机B，主机B就构建应答发送回去

发送回去的应答局域网中的每个主机都能收到的，假如主机K收到这个应答，发现目的Mac地址不匹配就直接丢弃掉，其他主机也一样。 最后目的Mac地址和主机R匹配对了，将Mac帧的报头和有效载荷分离，交付给了ARP软件层，先看op，是响应，再看源Mac地址和源IP，就找到了IPB对应的Mac地址

注意：

1. 在ARP过程中，收到的任何arp报文，并且交付给了ARP层，都是先看op！
2. OP决定了什么呢？？ARP的类型:请求，应答。请求的话，继续看ARP里的目的IP是否匹配。应答的话，直接看目标主机的Mac地址和IP地址的对应关系

ARP的周边问题

1.每台主机都维护一个ARP缓存表,主机的Mac地址和IP地址，会被主机缓存起来临时缓存起来，可以用arp -a命令查看。缓存表中的表项有过期时间(一般为20分钟),如果20分钟内没有再次使用某个表项,则该表项失效,下次还要发ARP请求来获得目的主机的硬件地址

2.可以通过我的IP和子网掩码，得到我的网络号，然后拼接IP地址，Ping这个网络号下所有的主机，得到所有主机的IP和mac

3.如果我收到多次同样的arp应答，会以最新的为准，这就会产生一个ARP欺骗

1. 攻击者首先扫描网络中的IP地址和MAC地址，获取网络拓扑信息。
2. 然后，攻击者构造伪造的ARP数据包，其中包含网络中其他设备的IP地址和攻击者自己的MAC地址
3. 攻击者将这些伪造的ARP数据包发送到网络中。
4. 当被攻击的设备接收到这些伪造的ARP数据包时，会更新其ARP缓存表，将攻击者的MAC地址映射到目标IP地址上。
5. 此后，被攻击的设备将数据包发送到攻击者控制的设备上，而不是真正的目标设备。因此，攻击者可以截获网络流量并篡改数据包。
