【51单片机】红外遥控&红外遥控电机调速（江科大）

1.红外遥控简介

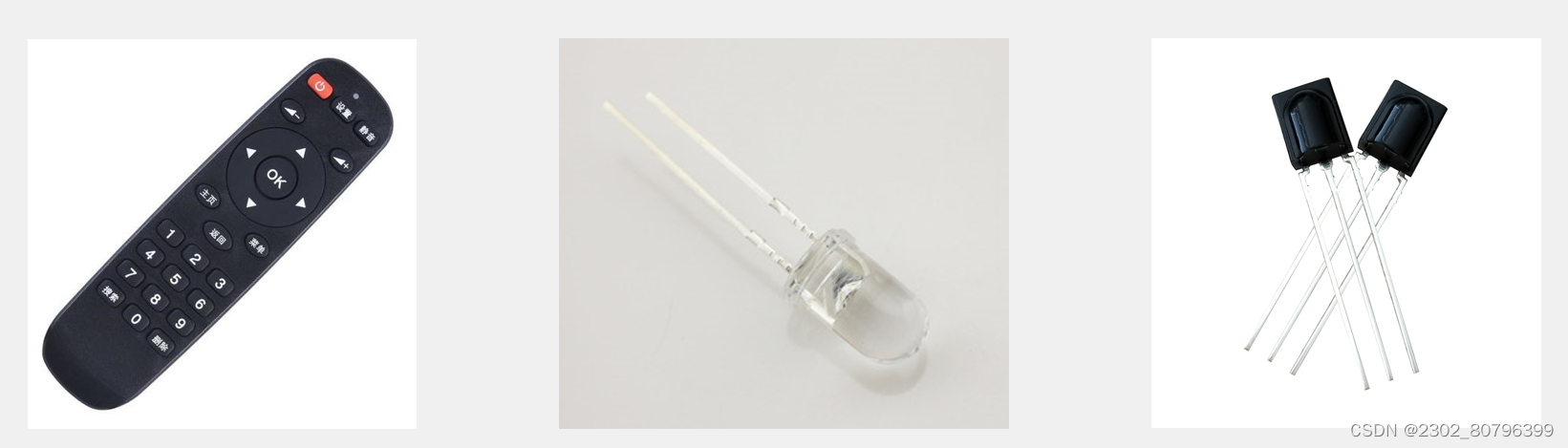

· 红外遥控是利用红外光进行通信的设备,由红外LED将调制后的信号发出,由专用的红外接收头进行解调输出
· 通信方式:单工,异步
· 红外LED波长:940nm
· 通信协议标准:NEC标准

2.硬件电路

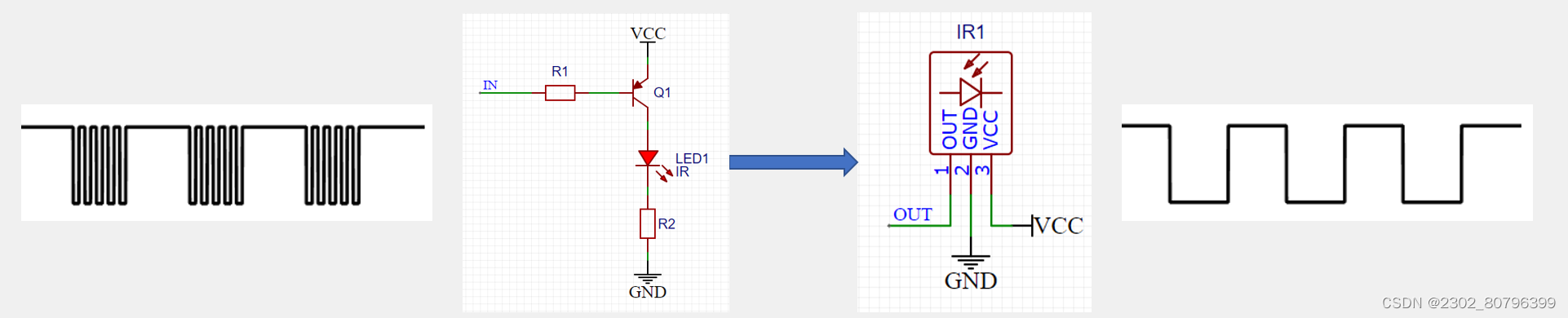

红外发送部分

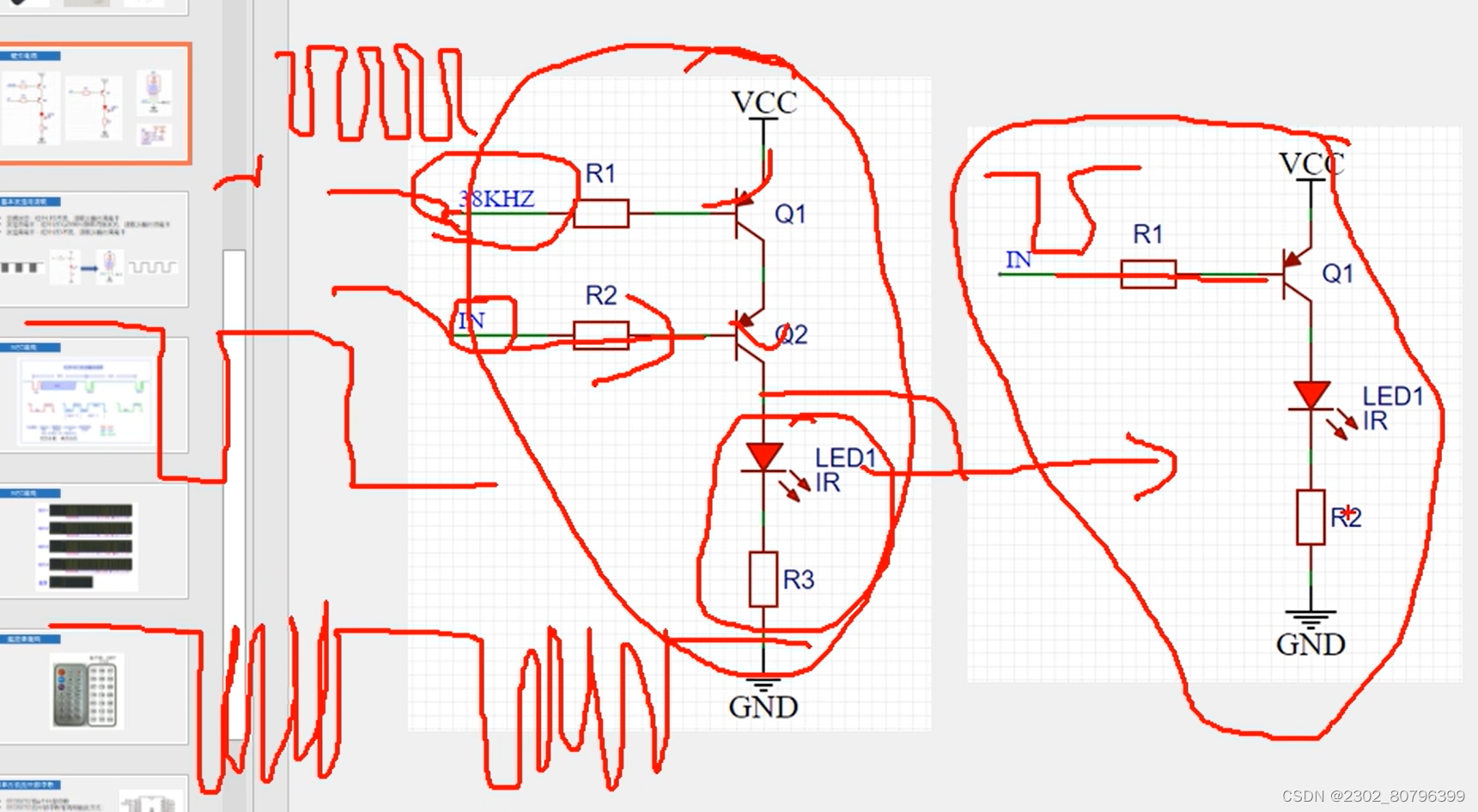

IN高电平时，LED不亮，IN低电平时，LED以38KHZ闪着亮，目的是为了抗干扰
红外接收部分

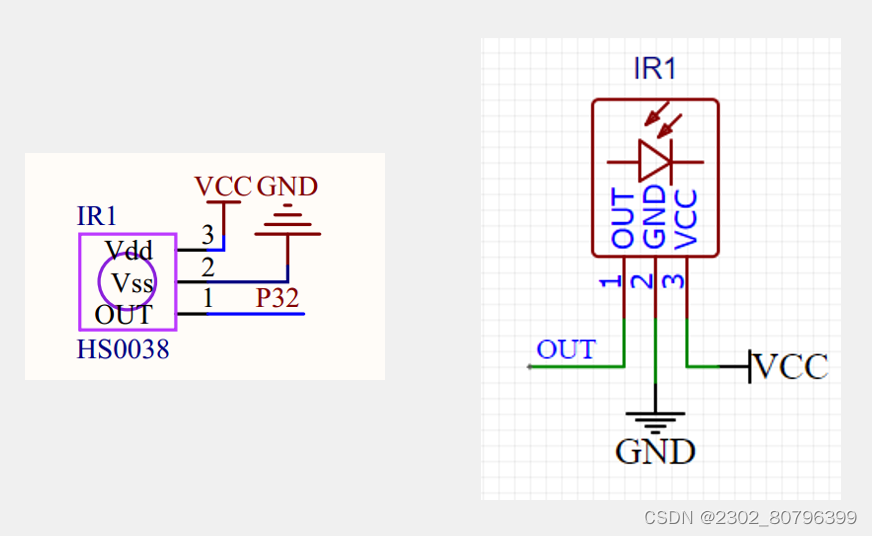

左图是开发板上的红外接收部分的原理图
右图是一体化的红外接收头的电路，其OUT口可以直接输出高低电平，在其内部会将38KHZ的波形给滤掉。在实际使用中，将OUT连接到外部中断，因为红外接收处理波形对实时性要求比较高（高低电平的宽度较短，只有几百微秒）

3.基本发送与接收

· 空闲状态:红外LED不亮,接收头输出高电平
·发送低电平:红外LED以38KHz频率闪烁发光,接收头输出低电平
· 发送高电平:红外LED不亮,接收头输出高电平

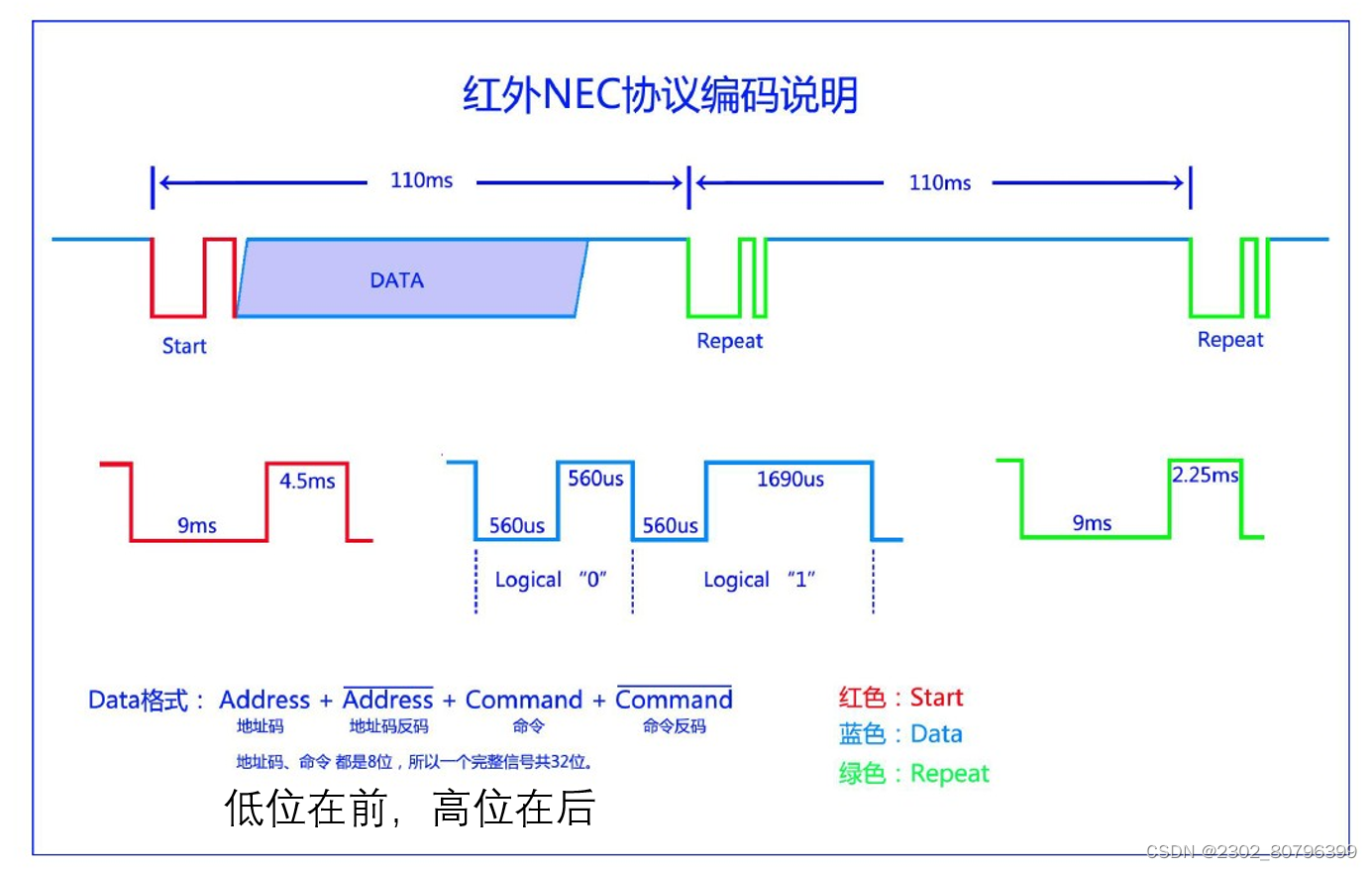

4.NEC编码

该波形是接收端OUT端口的波形
按键按下时,输出Start信号,该信号是由9ms的低电平和4.5ms的高电平组成

之后是数据区,共32位,格式如上图(反码的目的是进行数据的校验)

Repeat是支持按键长按的功能,每隔110ms就会发送这样的波形

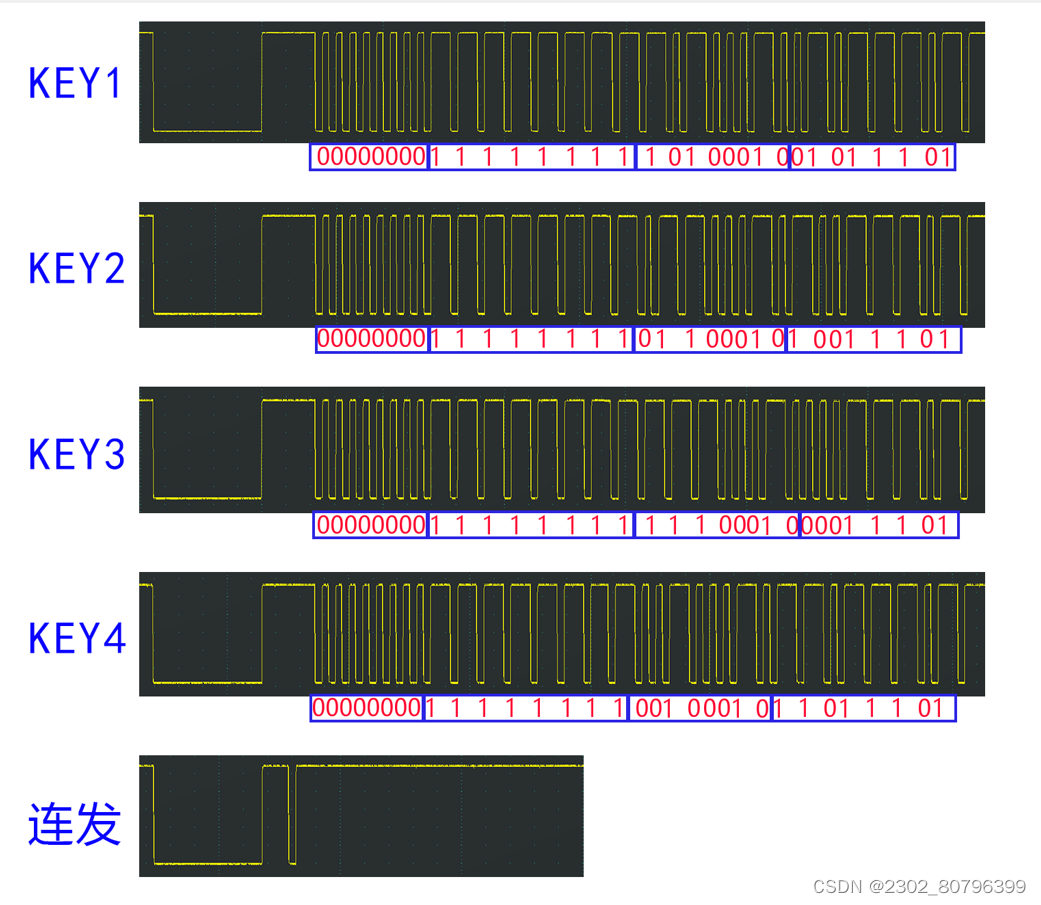

实际波形图:

KEY1即按下遥控器第一个键码

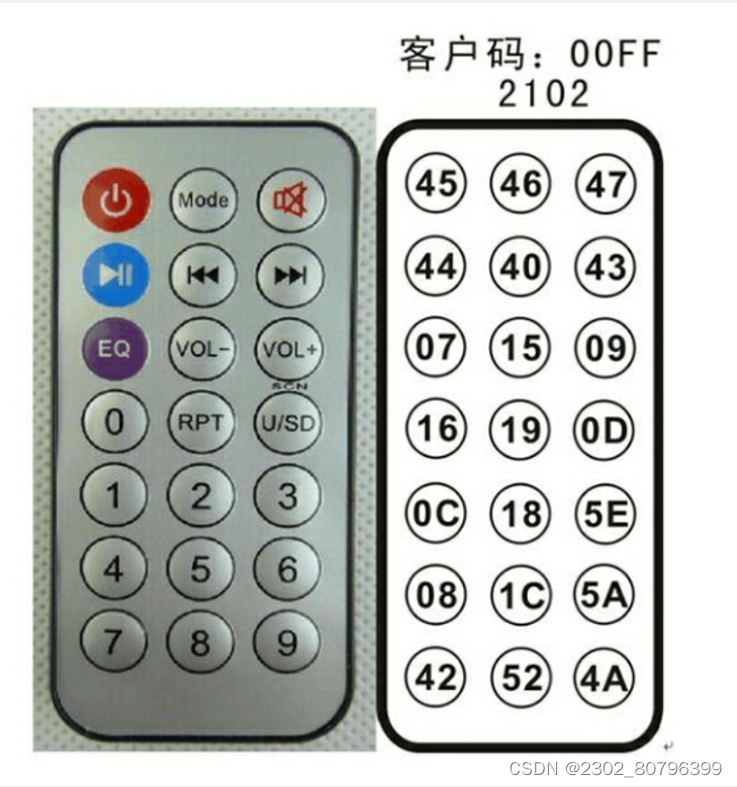

5.遥控器键码

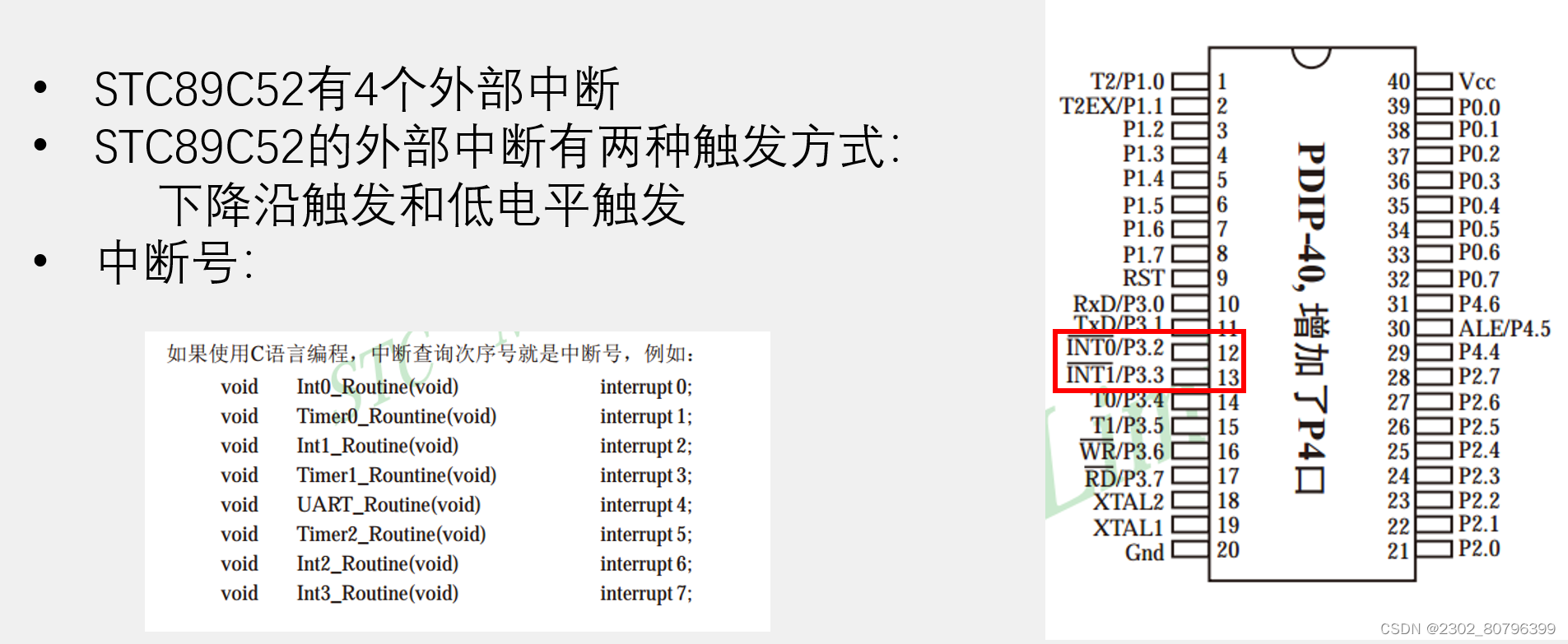

6.51单片机外部中断

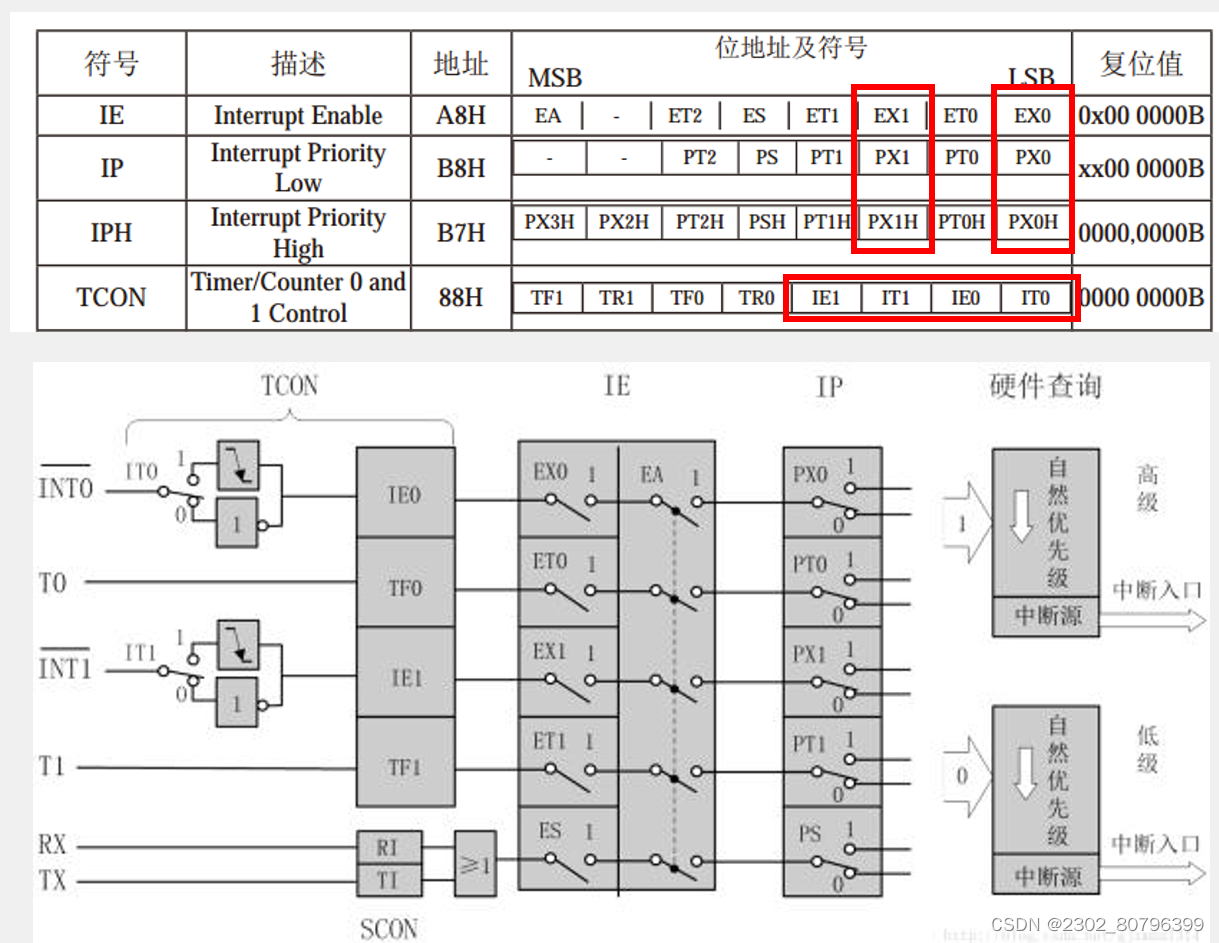

7.外部中断寄存器

P32引脚接INT0，P33引脚接INT1
IT0/IT1为1时下降沿触发，为0时低电平触发
IE0/IE1是中断标志位，当其为1时表示触发了该中断

8.红外遥控（外部中断）

现象：LCD屏幕显示遥控器的地址吗、按键的命令码以及自定义的变量Num。按下遥控器上的按键，LCD上显示的值也会随之发生改变。按VOL+键Num值会加，按VOL-键Num值会减，且支持长按。

IR.c用于存放红外解码相关程序，Int0.c用于存放外部中断0的相关程序

Int0.c用于存放外部中断0的相关程序

#include <REGX52.H>

/**
  * @brief  外部中断0初始化
  * @param  无
  * @retval 无
  */
void Int0_Init(void)
{

	IT0=1;
	IE0=0;
	EX0=1;
	EA=1;
	PX0=1;
}

/*外部中断0中断函数模板
void Int0_Routine(void) interrupt 0
{

}
*/

Int0.h

#ifndef __INT0_H__
#define __INT0_H__

void Int0_Init(void);

#endif

Timer0.c定时器0用于计数

#include <REGX52.H>

/**
  * @brief  定时器0初始化
  * @param  无
  * @retval 无
  */
void Timer0_Init(void)
{

	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0;		//设置定时初值
	TH0 = 0;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 0;		//定时器0不计时
}

/**
  * @brief  定时器0设置计数器值
  * @param  Value，要设置的计数器值，范围：0~65535
  * @retval 无
  */
void Timer0_SetCounter(unsigned int Value)
{

	TH0=Value/256;
	TL0=Value%256;
}

/**
  * @brief  定时器0获取计数器值
  * @param  无
  * @retval 计数器值，范围：0~65535
  */
unsigned int Timer0_GetCounter(void)
{

	return (TH0<<8)|TL0;
}

/**
  * @brief  定时器0启动停止控制
  * @param  Flag 启动停止标志，1为启动，0为停止
  * @retval 无
  */
void Timer0_Run(unsigned char Flag)
{

	TR0=Flag;
}

Timer0.h

#ifndef __TIMER0_H__
#define __TIMER0_H__

void Timer0_Init(void);
void Timer0_SetCounter(unsigned int Value);
unsigned int Timer0_GetCounter(void);
void Timer0_Run(unsigned char Flag);

#endif

IR.c用于存放红外解码相关程序

#include <REGX52.H>
#include "Timer0.h"
#include "Int0.h"

unsigned int IR_Time;
unsigned char IR_State;

unsigned char IR_Data[4];
unsigned char IR_pData;

unsigned char
