新手入门嵌入式【跑马灯】

目录

摘要

1.准备工作

1.1硬件准备

1.2软件准备

2.创建项目

2.1添加源文件

2.2建立头文件

2.2.1把头文件*.h的位置在系统中指定出来

2.2.2在main函数的文件导入头文件

3.编写代码

3.1编写代码注意事项

3.1编译和烧录

3.1.1编译注意事项

3.1.2烧录注意事项

4.运行效果

4.1显示效果描述

5.调试和优化

5.1调试跑马灯效果

5.2优化跑马灯效果

6.总结

---

摘要

     跑马灯实验通过控制LED灯的开关，帮助学生理解如何与硬件进行交互。这涉及到GPIO（通用输入输出端口）的配置和操作，是嵌入式系统基本功能之一。跑马灯实验虽然简单，但涵盖了嵌入式系统开发的重要基础知识和技能。通过这一实验，学生能够建立起对嵌入式系统的基本理解，并为后续更复杂的项目打下坚实的基础。

1.准备工作

1.1硬件准备

野火STM32开发板：基于STMicroelectronics的STM32系列微控制器，如STM32F1、STM32F4等。这些开发板提供了丰富的外设和接口，适用于各种嵌入式应用开发。

LED灯：用于显示跑马灯效果的灯具。选择合适的颜色和尺寸。

电阻：用于限制LED的电流，防止损坏。

面包板：用于连接电路和原型测试。

杜邦线：用于连接野火stm32开发板、LED和电阻等元件。

1.2软件准备

官方C51版本下载地址：https://www.keil.com/demo/eval/c51.htm

官方ARM版本下载地址：https://www.keil.com/demo/eval/arm.htm

USB数据线：用于连接开发板和计算机，以便上传代码。

驱动程序：有些克隆板可能需要安装额外的驱动程序才能与计算机通信。

基础电子知识：了解LED的接线方法、电阻的作用等基础电子知识，有助于正确连接硬件。

2.创建项目

首先，创建一个新的Keil项目并命名为"LED_Blink"（项目名称可自行命名）。然后按照以下步骤进行设计。

2.1添加源文件

 在Project窗口上右键单击源组文件夹，选择"Add New Item to Group 'Source Group'"。

2.2建立头文件

 创建一个新的C源文件并命名为"main.c"。

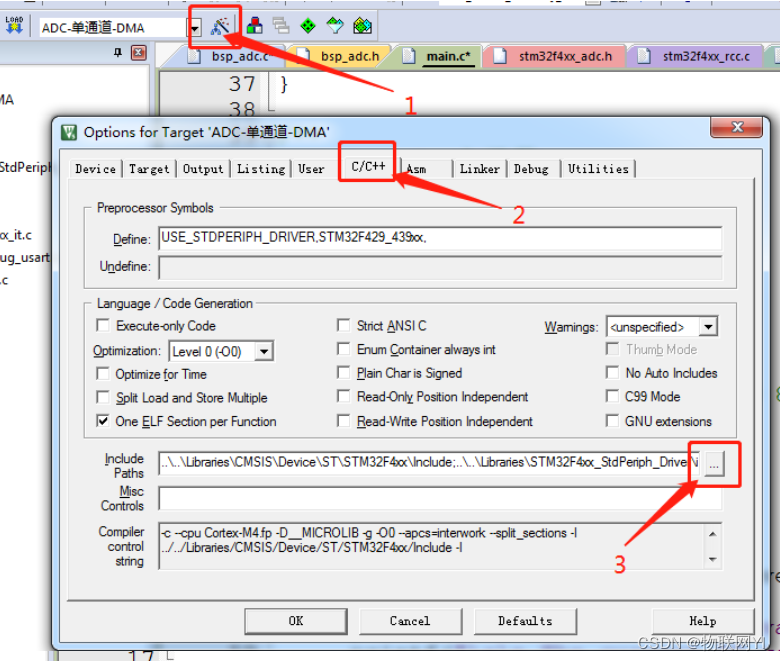

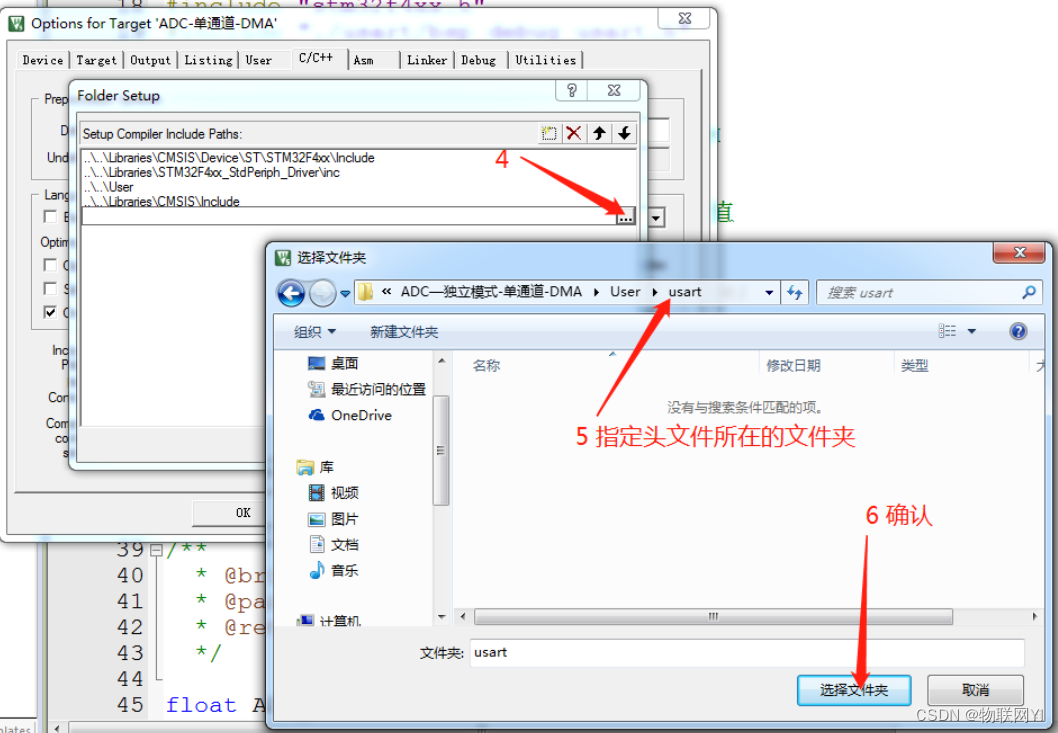

2.2.1把头文件*.h的位置在系统中指定出来

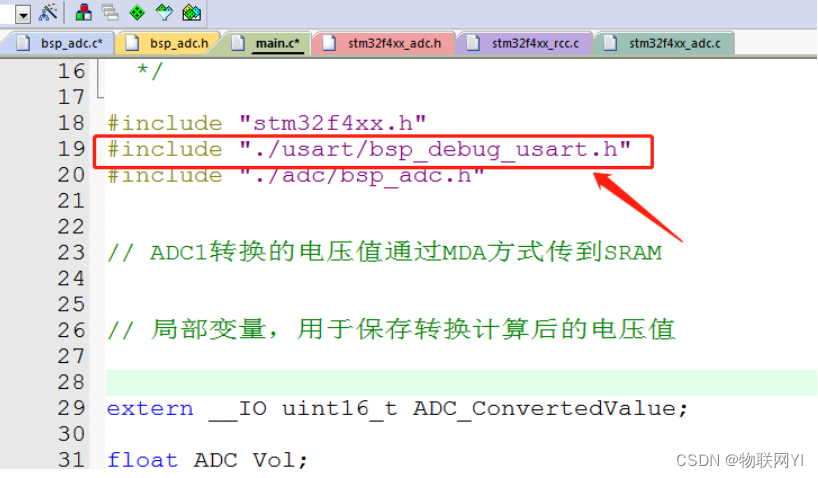

2.2.2在main函数的文件导入头文件

添加头文件完成后即可在头文件中编写代码。

3.编写代码

3.1编写代码注意事项

确认LED连接正确：在编写代码之前，确保你正确连接了LED灯到野火开发板的引脚。如果LED连接错误，代码将无法正确控制LED的闪烁。

选择合适的引脚：在定义LED引脚时，选择
