设计串口助手上位机程序

目录

项目任务

任务准备

一、串口通信简介

二、C# 串口（ SerialPort ）类

1. 串口（SerialPort）类概述

2. 串口（SerialPort）组件的常用属性

3. 串口（SerialPort）组件的常用方法

4. 串口（SerialPort）组件的常用事件

三、C# 串口（ SerialPort ）类的构造函数

四、C# 串口（SerialPort）类应用举例

1. 串口相关参数配置

2. 串口发送信息

3. 串口接收信息

4. 小结

五、状态栏（StatusStrip）控件

任务实施

一、上位机模板界面的布局与设计

二、扫描并添加串行端口号

三、模板程序打开和关闭串行端口

四、模板程序切换串口与定时检测串口异常

五、模板程序接收信息

总结

---

项目任务

功能要求：

1.通过下拉列表框切换串口端口号

2.通过按钮开关打开和关闭串口

3.可以设置波特率

4.支持中文信息收发，且具有保存信息功能

任务准备

一、串口通信简介

     波特率是一个衡量符号传输速率的参数。指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送 960 个字符，而每个字符格式包含 10 位（1个起始位，1个停止位，8个数据位），这时的波特率为 960Bd ，比特率为 10 × 960 = 9600 (bps)。

    在串口通信中，数据帧是通信中最基本的数据单元，通常由起始位、数据位、校验位和停止位组成。

     数据位： 数据位是衡量通信中实际数据位的参数，用于传输实际的数据内容，通常为 5、6、7 或 8 个二进制位（bit 位）。其中，由于 ASCII 码位宽为 8bit ，一般情况下使用 8 位数据位，能够表示 0­255 之间的所有数字、字母等字符，并且数据按照 LSB （低比特先传）的方式发送。

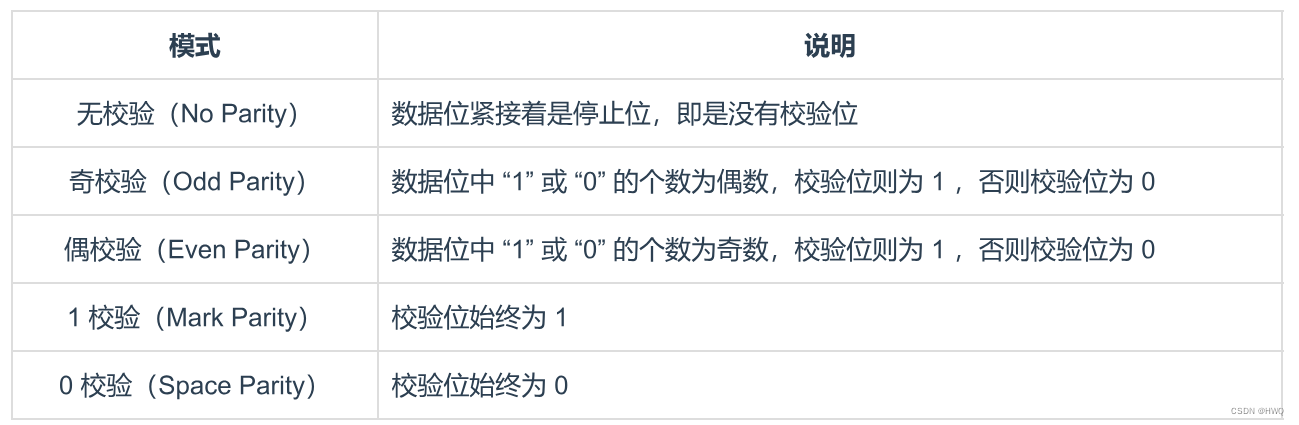

     校验位：用于检验数据是否有误，通常有奇偶校验和 CRC 校验两种方式。奇偶校验就是在数据位的结尾添加一个奇偶校验位（1 or 0）使得整个帧的 1 数 (或 0 数) 的数量为奇数或偶数， CRC 校验则是在数据后面添加一段检验码校验数据的正确性。另外，校验位根据可配置分为五种模式,如下图1所示。

 图1

  停止位：一个或者多个逻辑 1，表示一次数据传输的结束。

总结：一个完整的数据帧通常由起始位、数据位、校验位和停止位四部分构成，具体的数据帧格式可以根据具体的通信标准、协议及数据通信类型来决定，通常是在信息传输的过程中确定格式并发出的。

二、C# 串口（ SerialPort ）类

1. 串口（SerialPort）类概述

  C# 提供了 SerialPort 类用于实现串口控制，此类位于 System.IO.Ports 命名空间下，用于控制串行端口文件资源。SerialPort 类提供同步 I/O 和事件驱动的 I/O 、对管脚和中断状态的访问以及对串行驱动程序的访问。其中详细成员介绍参看 MSDN 文档。

2. 串口（SerialPort）组件的常用属性

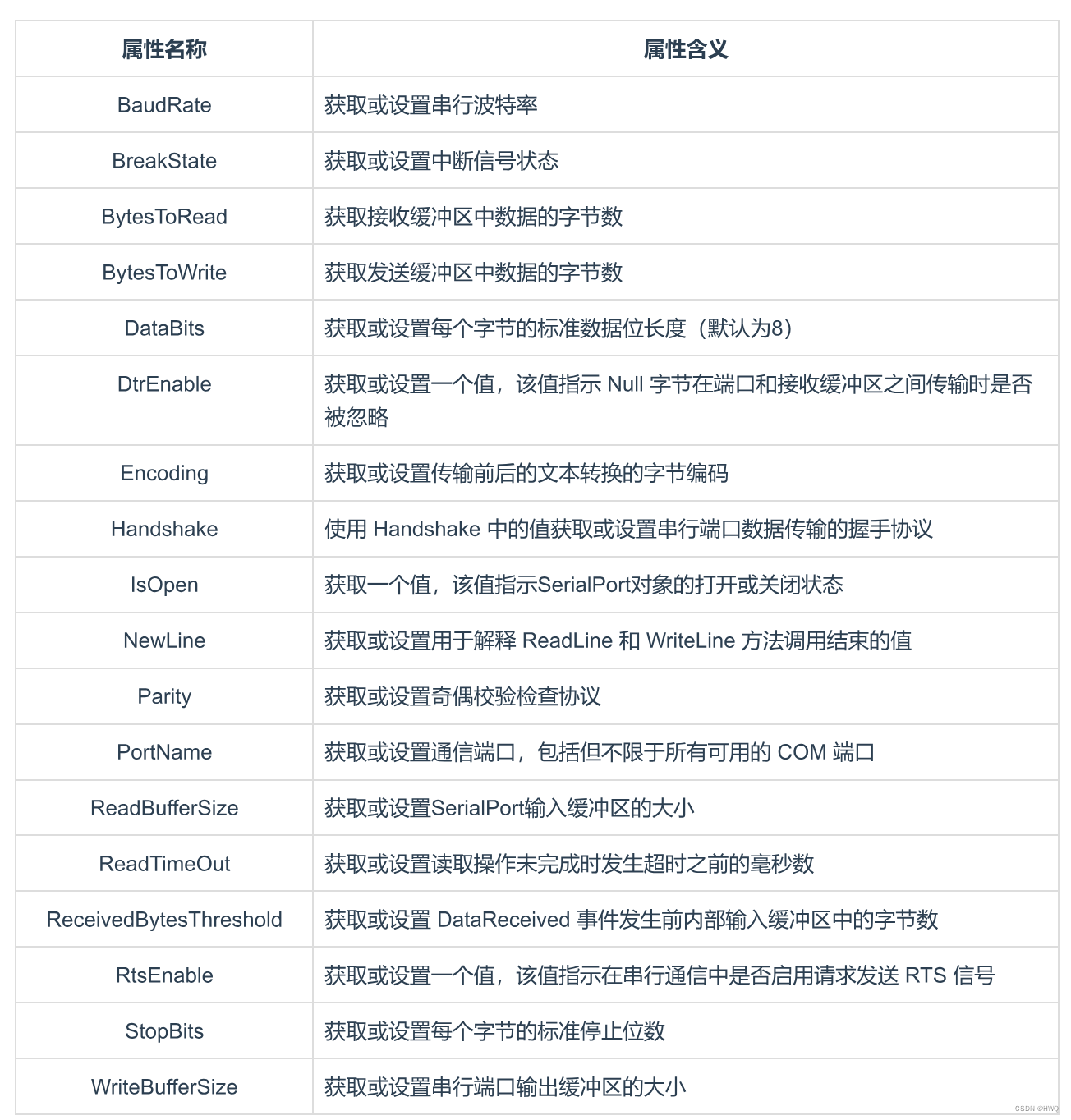

串口（SerialPort）组件的常用属性如图2所示。

 图2

3. 串口（SerialPort）组件的常用方法

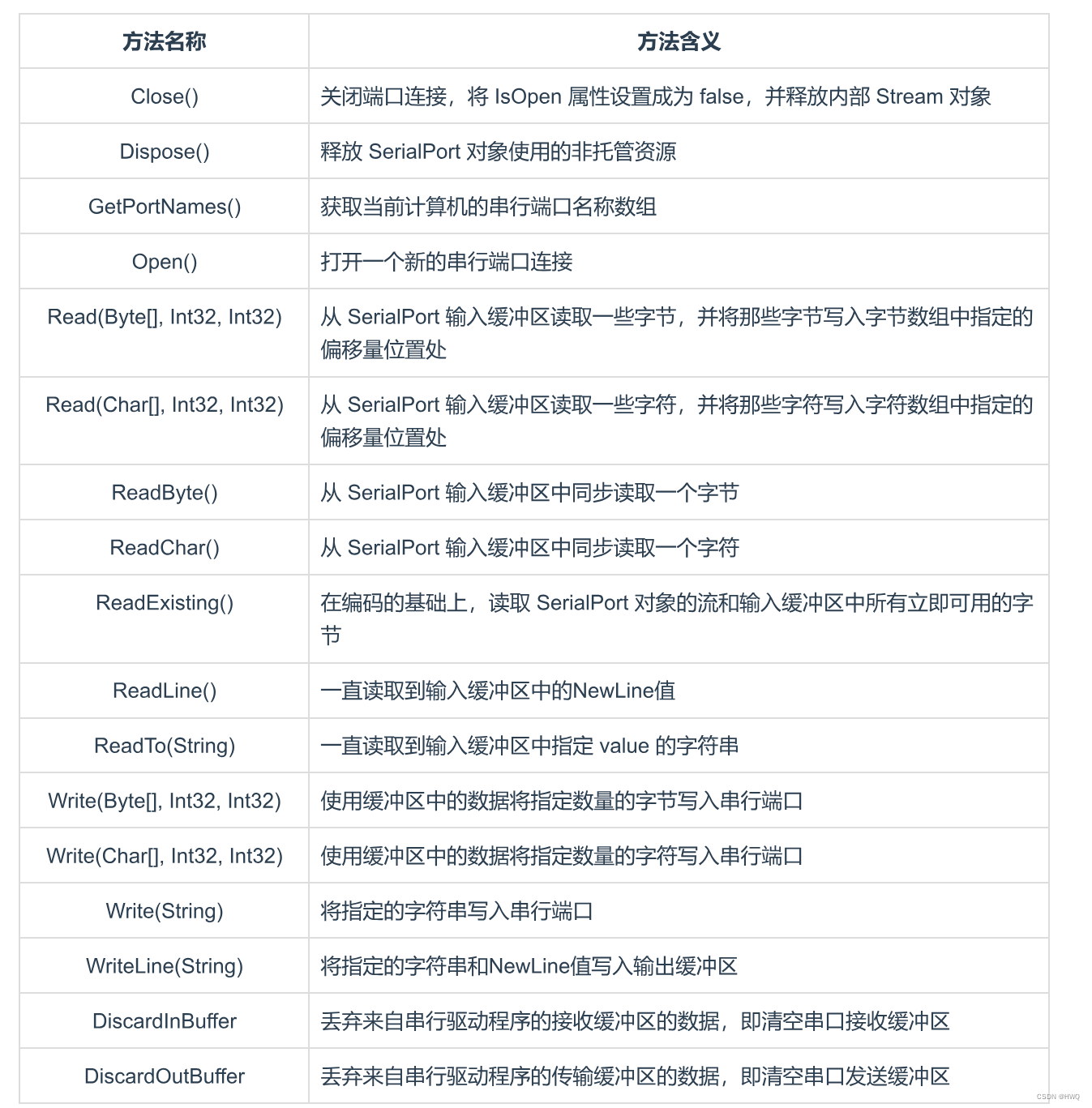

串口（SerialPort）组件的常用方法如图3所示。

图3

4. 串口（SerialPort）组件的常用事件

DataReceived指示已通过由 SerialPort 对象表示的端口接收了数据
ErrorReceived指示由 SerialPort 对象表示的端口上发生了错误

三、C# 串口（ SerialPort ）类的构造函数

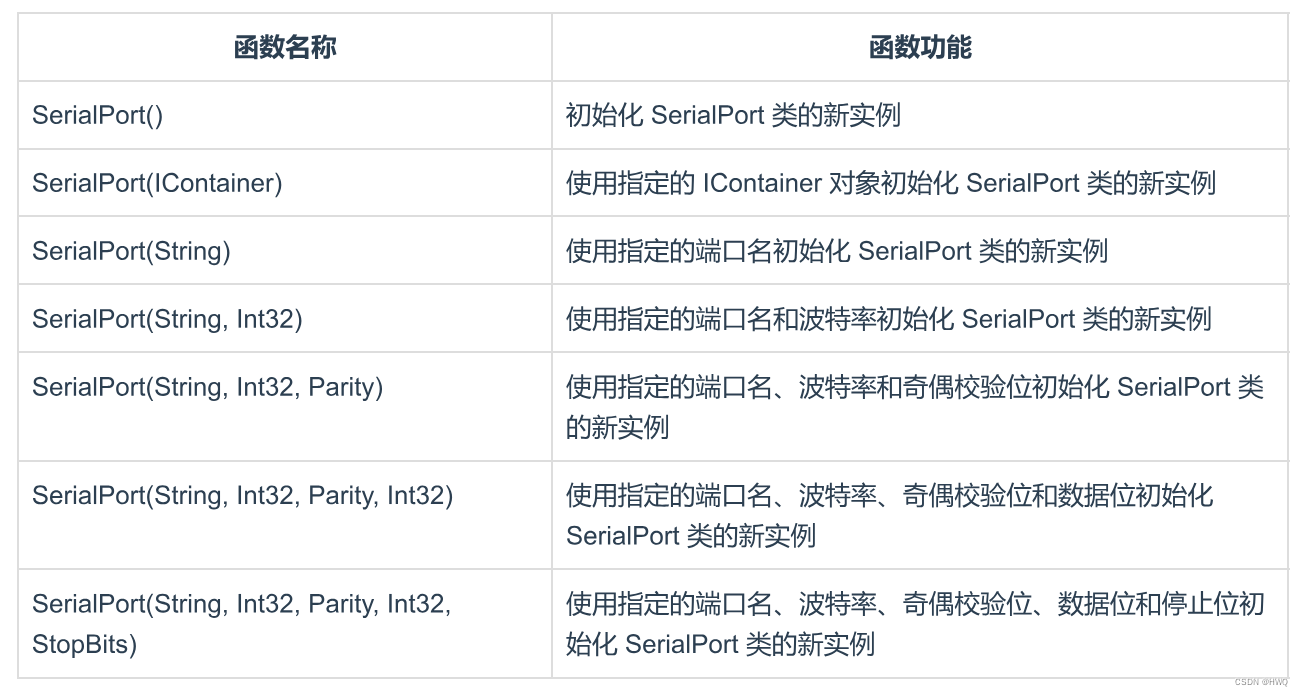

串口（SerialPort）类的构造函数，其功能是初始化 SerialPort 类的新实例，详情见图4所示。

图4

四、C# 串口（SerialPort）类应用举例

1. 串口相关参数配置

  在 SerialPort 类应用中，需要对串口相关参数进行配置，例如 SerialPort 的名称，端口号，波特率等，其代码（片段）如代码所示。

 以指定端口 COM3 实例化 mySerialPort 对象， 设置波特率为：9600， 设置奇偶检验位为：无
， 设置停止位为：1位，设置数据位为：8位，设置串口数据传输握手协议：无。

// 构造参数实例化对象，指定串口名
// 以指定端口 COM3 实例化 mySerialPort 对象
SerialPort mySerialPort = new SerialPort("COM3");
mySerialPort.BaudRate = 9600;// 设置波特率为：9600
mySerialPort.Parity=Parity.None;// 设置奇偶检验位为：无
mySerialPort.StopBits = StopBits.One;// 设置停止位为：1位
mySerialPort.DataBits = 8;// 设置数据位为：8位
mySerialPort.Open(); // 打开串口
// DataReceived是串口类的一个事件，通过+=运算符订阅事件，如果串口接收到数据就触发事件，调用DataReceive Method事件处理方法
mySerialPort.DataReceived +&
