目标跟踪算法中的卡尔曼滤波学习

在使用多目标跟踪算法时，接触到卡尔曼滤波，一直没时间总结下，现在来填坑。

1. 背景知识

在理解卡尔曼滤波前，有几个概念值得考虑下：时序序列模型，滤波，线性动态系统

1. 时间序列模型

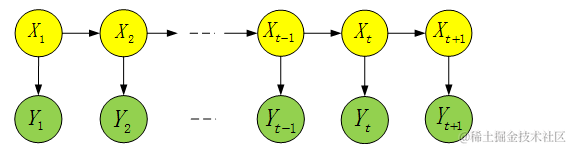

时间序列模型都可以用如下示意图表示：

这个模型包含两个序列，一个是黄色部分的状态序列，用X表示，一个是绿色部分的观测序列（又叫测量序列、证据序列、观察序列，不同的书籍有不同的叫法，在这里统一叫观测序列。）用Y表示。状态序列反应了系统的真实状态，一般不能被直接观测，即使被直接观测也会引进噪声；观测序列是通过测量得到的数据，它与状态序列之间有规律性的联系。

上面序列中，假设初始时间为t1t1, 则X1,Y1X1,Y1是t1t1时刻的状态值和观测值，X2,Y2X2,Y2是t2t2时刻的状态值和观测值…，即随着时间的流逝，序列从左向右逐渐展开。

常见的时间序列模型主要包括三个：隐尔马尔科夫模型，卡尔曼滤波，粒子滤波。

2. 滤波

时间序列模型中包括预测和滤波两步

• 预测：指用当前和过去的数据来求取未来的数据。对应上述序列图中，则是利用t1t1时刻X1,Y1X1,Y1的值，估计t2t2时刻X2X2值。
• 滤波：是用当前和过去的数据来求取当前的数据。对应上述序列图中，则是先通过上一步的预测步骤得到X2X2的一个预测值，再利用t2t2时刻Y2Y2的值对这个预测值进行纠正，得到最终的X2X2估计值。（通俗讲，就是通过X1X1预测一个值, 通过传感器测量一个值Y2Y2, 将两者进行融合得到最终的X2X2值）

3.线性动态系统

卡尔曼滤波又称为基于高斯过程的线性动态系统(Linear Dynamic System, LDS) , 这里的高斯是指：状态变量XtXt和观测变量YtYt都符合高斯分布；这里的线性是指：XtXt可以通过Xt−1Xt−1线性表示，YtYt可以通过XtXt线性表示；如果用数学表达式来表达这两层含义如下：

Xt=FXt−1+wt−1,wt−1∼N(0,Q)Xt=FXt−1+wt−1,wt−1∼N(0,Q)

上面表达式中F是一个矩阵，常称作状态转移矩阵，保证了XtXt和Xt−1Xt−1的线性关系(线性代数中，矩阵就是线性变换)；wt−1wt−1常称作噪声，其服从均值为0，方差为Q的高斯分布，保证了XtXt服从高斯分布(因为高斯分布加上一个常数后依然是高斯分布)。

同样的关于XtXt和YtYt,也可以得到如下表示, 其中矩阵H称作状态空间到观测空间的映射矩阵， rtrt称作噪声，其服从高斯分布：

Yt=HXt+rt,(rt∼N(0,R))Yt=HXt+rt,(rt∼N(0,R))

参考：https://zhuanlan.zhihu.com/p/139215491

2. 卡尔曼滤波理论知识

关于卡尔曼滤波的理论知识有很多文章讲的很好，参考下面的两个链接

https://zhuanlan.zhihu.com/p/25598462

http://www.bzarg.com/p/how-a-kalman-filter-works-in-pictures/#mjx-eqn-gaussequiv

这里简单总结下用得到数学表达式，方便实际编程时查阅和理解：

2.1 状态序列的预测

在时间序列模型图中，这一步表示的是, 在预测序列中，从Xt−1Xt−1到XtXt的预测步骤。

需要用到的变量含义如下：

• ^xkxk:状态变量
• ^PkPk: 状态变量的协方差矩阵
• FkFk:状态转移矩阵
• BkBk:控制矩阵
• μkμk:控制向量
• wkwk: 状态变量的噪声矩阵
• QkQk:协方差矩阵的噪声矩阵

数学表达式如下：

^xk=Fkxk−1+Bk→μk+wk^Pk=FkPk−1FTk+Qkx^k=Fkxk−1+Bkμ→k+wkP^k=FkPk−1FkT+Qk

2.2 状态序列到观测序列的转换

在时间序列模型图中，这一步表示的是, 从XtXt到YtYt的转换。

需要用到的变量含义如下：

• HkHk:状态空间到测量空间的映射矩阵
• ^xkxk: tktk时刻的状态变量
• ^PkPk: tktk时刻状态变量的协方差矩阵

映射后变量的均值和方差如下：

→μexpected=Hk^{xkΣexpected=Hk}PkHTkμ→expected=Hkx^{kΣexpected=HkP}kHkT

2.3 测量序列的滤波

在时间序列模型图中，这一步表示的是，测量值YtYt对预测值XtXt进行纠正，得到最终的状态向量XtXt

观测向量服从高斯分布, 假设其均值和协方差矩阵如下：

观测向量均值：→μmeasurement=→zk观测向量协方差矩阵:Σmeasurement=Rk观测向量均值：μ→measurement=z→k观测向量协方差矩阵:Σmeasurement=Rk

我们已经得到了状态序列的预测值，而且将其映射到了测量序列，也得到了测量序列的测量值，接来要做的就是将两者进行融合，由于两者都符合高斯分布，其融合过程就是两个高斯分布的混合

1. 高斯混合

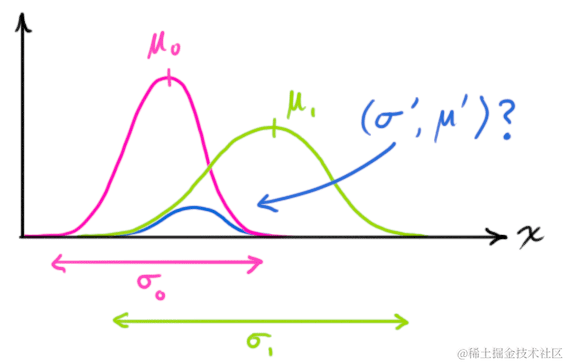

单变量高斯分布方程：

N(x,μ,σ)=1σ√2πe−(x−μ)22σ2N(x,μ0,σ0)⋅N(x,μ1,σ1)?=N(x,μ′,σ′)(1)(1)N(x,μ,σ)=1σ2πe−(x−μ)22σ2N(x,μ0,σ0)⋅N(x,μ1,σ1)=?N(x,μ′,σ′)

两个单变量高斯分布混合：

μ′=μ0+k(μ1−μ0)σ′2=kσ12=σ02(1−k)其中，k=σ20σ20+σ21μ′=μ0+k(μ1−μ0)σ′2=kσ12=σ02(1−k)其中，k=σ02σ02+σ12

以上是单变量概率密度函数的计算结果，如果是多变量的，那么，就变成了协方差矩阵的形式：

K=Σ0(Σ0+Σ1)−1→μ′=→μ0+K(→μ1−→μ0)Σ′=KΣ1=Σ0(I−K)K=Σ0(Σ0+Σ1)−1μ→′=μ→0+K(μ→1−μ→0)Σ′=KΣ1=Σ0(I−K)

2. 预测值和测量值混合

预测值和测量值的均值和协方差如下：

预测值高斯分布：(μ0,Σ0)=(Hk^{xk,HkPkHTk)测量值高斯分布：(μ1,Σ1)=(zk,Rk)预测值高斯分布：(μ0,Σ0)=(Hkx}k,HkPkHkT)测量值高斯分布：(μ1,Σ1)=(zk,Rk)

预测值和测量值混合：

Hk^x′k=Hkxk+K(→zk−Hk^{xk)HkP′kHTk=HkPkHTk−KHkPkHTk其中，K称作卡尔曼增益：K=HkPkHTk(HkPkHTk+Rk)−1Hkx}k′=Hkx^{k+K(zk→−Hkx}k)HkPk′HkT=HkPkHkT−KHkPkHkT其中，K称作卡尔曼增益：K=HkPkHkT(HkPkHkT+Rk)−1

化简上述表达式，计算x′k,P′kxk′,Pk′，结果如下：(x′kxk′就是第k次卡尔曼预测结果, P′kPk′是该结果的协方差矩阵)

^x′k=xk+K′(→zk−Hk^{xk)P′k=Pk−K′HkPkK′=PkHTk(HkPkHTk+Rk)−1x}k′=x^{k+K′(zk→−Hkx}k)Pk′=Pk−K′HkPkK′=PkHkT(HkPkHkT+Rk)−1

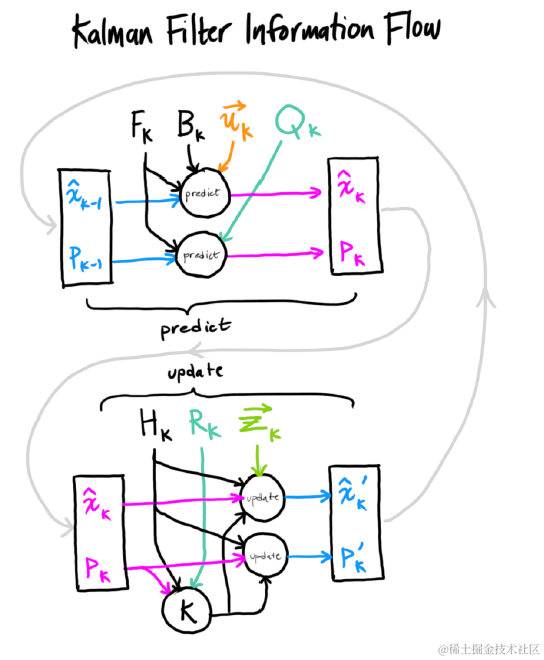

最终，可以卡尔曼滤波流程图如下：

参考：https://zhuanlan.zhihu.com/p/142044672
https://zhuanlan.zhihu.com/p/158751412
https://zhuanlan.zhihu.com/p/58675854
https://leijiezhang001.github.io/卡尔曼滤波详解/
https://zhuanlan.zhihu.com/p/166342719

3. 卡尔曼滤波用于目标跟踪

对于一个小车，我们采用卡尔曼滤波来估计其位置，在进行估计的时候，有几个变量要进行定义和初始化。这里定义了六个变量的初始值：状态向量，状态向量协方差矩阵，状态向量协方差矩阵的噪声矩阵，动态转移矩阵，映射矩阵，测量值的协方差矩阵（假设小车是匀速运动，所以没有使用控制矩阵和控制变量）

1. 初始状态向量xx：（8x1的矩阵）

[xyahvxvyvavh]T[xyahvxvyvavh]T

其中对应含义和初始化值如下：

• (x,y)表示目标的中心点，a=w/h表示目标的宽高比，h表示目标的高度，初始化值为目标第一帧的位置
• v_x, v_y, v_a, v_h:表示对应变量随时间的变化率, 初始化值为0

2. 状态向量初始协方差矩阵PP：(8*8的矩阵， 这里如何设置，需要经验？)

⎡⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢⎣151.2900000000151.29000000000.000100000000151.290000000059.090000000059.09000000000.000010000000059.09⎤⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥⎦[151.2900000000151.29000000000.000100000000151.290000000059.090000000059.09000000000.000010000000059.09]

3.状态向量协方差矩阵的噪声矩阵QQ：(8*8的矩阵， 这里如何设置，需要经验？)

⎡⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢⎣37.820000000037.82000000000.00010000000037.82000000000.59000000000.59000000000.00001000000000.59⎤⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥⎦[37.820000000037.82000000000.00010000000037.82000000000.59000000000.59000000000.00001000000000.59]

4. 动态转移矩阵F：(8x8的矩阵)

⎡⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢ ⎢⎣1000100001000100001000100001000100001000000001000000001000000001⎤⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥ ⎥⎦[1000100001000100001000100001000100001000000001000000001000000001]

5. 映射矩阵H：（4x8的矩阵）

⎡⎢ ⎢ ⎢⎣10000000010000000010000000010000⎤⎥ ⎥ ⎥⎦[10000000010000000010000000010000]

6. 测量值的协方差矩阵RR：(4x4的矩阵, 这里如何设置，需要经验？)

⎡⎢ ⎢ ⎢⎣37.82000037.8200000.0001000037.82⎤⎥ ⎥ ⎥⎦[37.82000037.8200000.0001000037.82]

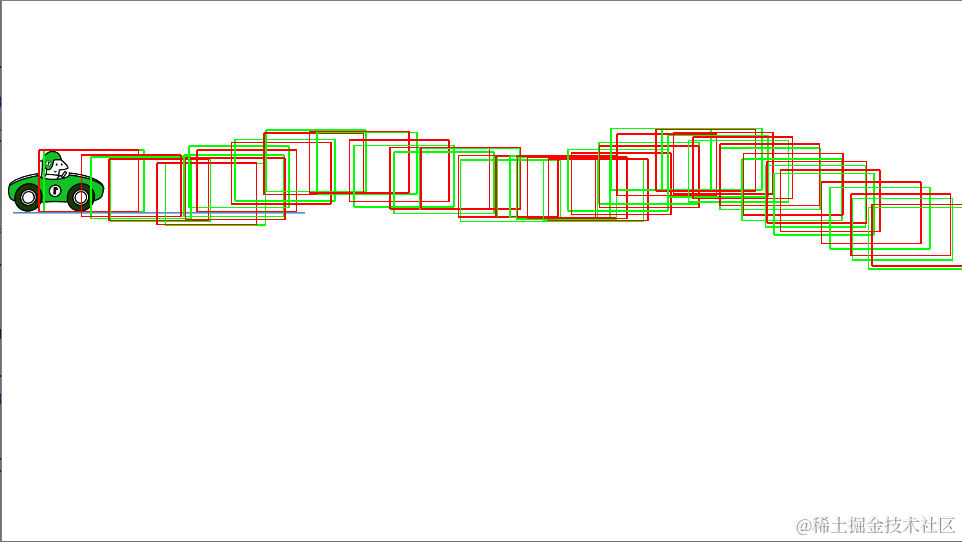

下面代码中，采用卡尔曼滤波，对小车的随机运动进行了估计，结果如图所示，绿色框表示小车的真实位置，红色框表示卡尔曼滤波的估计位置

# vim: expandtab:ts=4:sw=4
import numpy as np
import scipy.linalg
import cv2

"""
Table for the 0.95 quantile of the chi-square distribution with N degrees of
freedom (contains values for N=1, ..., 9). Taken from MATLAB/Octave's chi2inv
function and used as Mahalanobis gating threshold.
"""
chi2inv95 = {
    1: 3.8415,
    2: 5.9915,
    3: 7.8147,
    4: 9.4877,
    5: 11.070,
    6: 12.592,
    7: 14.067,
    8: 15.507,
    9: 16.919}


class KalmanFilter(object):
    """
    A simple Kalman filter for tracking bounding boxes in image space.

    The 8-dimensional state space

        x, y, a, h, vx, vy, va, vh

    contains the bounding box center position (x, y), aspect ratio a, height h,
    and their respective velocities.

    Object motion follows a constant velocity model. The bounding box location
    (x, y, a, h) is taken as direct observation of the state space (linear
    observation model).

    """

    def __init__(self):
        ndim, dt = 4, 1.

        # Create Kalman filter model matrices.
        self._motion_mat = np.eye(2 * ndim, 2 * ndim)  # 初始化动态转移矩阵, shape(8, 8)
        for i in range(ndim):
            self._motion_mat[i, ndim + i] = dt
        self._update_mat = np.eye(ndim, 2 * ndim)   # 初始化映射矩阵，shape(4, 8)

        # Motion and observation uncertainty are chosen relative to the current
        # state estimate. These weights control the amount of uncertainty in
        # the model. This is a bit hacky.
        self._std_weight_position = 1. / 20
        self._std_weight_velocity = 1. / 160

    def initiate(self, measurement):
        """Create track from unassociated measurement.

        Parameters
        ----------
        measurement : ndarray
            Bounding box coordinates (x, y, a, h) with center position (x, y),
            aspect ratio a, and height h.

        Returns
        -------
        (ndarray, ndarray)
            Returns the mean vector (8 dimensional) and covariance matrix (8x8
            dimensional) of the new track. Unobserved velocities are initialized
            to 0 mean.

        """
        mean_pos = measurement
        mean_vel = np.zeros_like(mean_pos)
        mean = np.r_[mean_pos, mean_vel]   # 状态向量，shape(1, 8)

        std = [
            2 * self._std_weight_position * measurement[3],
            2 * self._std_weight_position * measurement[3],
            1e-2,
            2 * self._std_weight_position * measurement[3],
            10 * self._std_weight_velocity * measurement[3],
            10 * self._std_weight_velocity * measurement[3],
            1e-5,
            10 * self._std_weight_velocity * measurement[3]]
        covariance = np.diag(np.square(std))    # 状态向量协方差矩阵， shape(8, 8)
        return mean, covariance

    def predict(self, mean, covariance):
        """Run Kalman filter prediction step.

        Parameters
        ----------
        mean : ndarray
            The 8 dimensional mean vector of the object state at the previous
            time step.
        covariance : ndarray
            The 8x8 dimensional covariance matrix of the object state at the
            previous time step.

        Returns
        -------
        (ndarray, ndarray)
            Returns the mean vector and covariance matrix of the predicted
            state. Unobserved velocities are initialized to 0 mean.

        """
        std_pos = [
            self._std_weight_position * mean[3],
            self._std_weight_position * mean[3],
            1e-2,
            self._std_weight_position * mean[3]]
        std_vel = [
            self._std_weight_velocity * mean[3],
            self._std_weight_velocity * mean[3],
            1e-5,
            self._std_weight_velocity * mean[3]]
        motion_cov = np.diag(np.square(np.r_[std_pos, std_vel]))

        mean = np.dot(self._motion_mat, mean)  # 动态转移矩阵*状态向量
        covariance = np.linalg.multi_dot((
            self._motion_mat, covariance, self._motion_mat.T)) + motion_cov   # 动态转移矩阵*状态向量协方差矩阵 + 噪声矩阵

        return mean, covariance

    def project(self, mean, covariance):
        """Project state distribution to measurement space.

        Parameters
        ----------
        mean : ndarray
            The state's mean vector (8 dimensional array).
        covariance : ndarray
            The state's covariance matrix (8x8 dimensional).

        Returns
        -------
        (ndarray, ndarray)
            Returns the projected mean and covariance matrix of the given state
            estimate.

        """
        std = [
            self._std_weight_position * mean[3],
            self._std_weight_position * mean[3],
            1e-1,
            self._std_weight_position * mean[3]]
        innovation_cov = np.diag(np.square(std))

        mean = np.dot(self._update_mat, mean)   # 映射矩阵*状态向量
        covariance = np.linalg.multi_dot((
            self._update_mat, covariance, self._update_mat.T))
        return mean, covariance + innovation_cov         # 映射矩阵*状态向量 + 噪声矩阵

    def update(self, mean, covariance, measurement):
        """Run Kalman filter correction step.

        Parameters
        ----------
        mean : ndarray
            The predicted state's mean vector (8 dimensional).
        covariance : ndarray
            The state's covariance matrix (8x8 dimensional).
        measurement : ndarray
            The 4 dimensional measurement vector (x, y, a, h), where (x, y)
            is the center position, a the aspect ratio, and h the height of the
            bounding box.

        Returns
        -------
        (ndarray, ndarray)
            Returns the measurement-corrected state distribution.

        """
        projected_mean, projected_cov = self.project(mean, covariance)

        chol_factor, lower = scipy.linalg.cho_factor(
            projected_cov, lower=True, check_finite=False)    # Cholesky分解
        kalman_gain = scipy.linalg.cho_solve(
            (chol_factor, lower), np.dot(covariance, self._update_mat.T).T,
            check_finite=False).T                             # 求解卡尔曼增益矩阵
        innovation = measurement - projected_mean

        new_mean = mean + np.dot(innovation, kalman_gain.T)    # 预测值和测量值融合后，新的状态向量
        new_covariance = covariance - np.linalg.multi_dot((
            kalman_gain, projected_cov, kalman_gain.T))        # 预测值和测量值融合后，新状态向量的协方差矩阵
        return new_mean, new_covariance

    def gating_distance(self, mean, covariance, measurements,
                        only_position=False):
        """Compute gating distance between state distribution and measurements.

        A suitable distance threshold can be obtained from `chi2inv95`. If
        `only_position` is False, the chi-square distribution has 4 degrees of
        freedom, otherwise 2.

        Parameters
        ----------
        mean : ndarray
            Mean vector over the state distribution (8 dimensional).
        covariance : ndarray
            Covariance of the state distribution (8x8 dimensional).
        measurements : ndarray
            An Nx4 dimensional matrix of N measurements, each in
            format (x, y, a, h) where (x, y) is the bounding box center
            position, a the aspect ratio, and h the height.
        only_position : Optional[bool]
            If True, distance computation is done with respect to the bounding
            box center position only.

        Returns
        -------
        ndarray
            Returns an array of length N, where the i-th element contains the
            squared Mahalanobis distance between (mean, covariance) and
            `measurements[i]`.

        """
        mean, covariance = self.project(mean, covariance)
        if only_position:
            mean, covariance = mean[:2], covariance[:2, :2]
            measurements = measurements[:, :2]

        cholesky_factor = np.linalg.cholesky(covariance)
        d = measurements - mean
        z = scipy.linalg.solve_triangular(
            cholesky_factor, d.T, lower=True, check_finite=False,
            overwrite_b=True)
        squared_maha = np.sum(z * z, axis=0)
        return squared_maha

if __name__ == "__main__":
    kf = KalmanFilter()
    img = cv2.imread("./car.png")
    m = np.array([108.5, 360.5, 1.618, 123])   # 小车的初始化测量值，分别表示小车的x_center, y_center, w/h, h
    mean_ini, covariance_ini = kf.initiate(m)  # 初始化卡尔曼的动态转移矩阵，映射矩阵



    for i in range(30):
        mean_pre, covariance_pre = kf.predict(mean_ini, covariance_ini)  # 预测状态变量
        dx = np.random.randint(0, 120)
        dy = np.random.randint(-30, 30)
        m = m + np.array([dx, dy, 0, 0])   # 随机向左，和上下移动
        cv2.rectangle(img, (int(m[0]-m[2]*m[3]/2), int(m[1]-m[3]/2)),
                      (int(m[0]+m[2]*m[3]/2), int(m[1]+m[3]/2)), (0, 255, 0), 2)  # 用绿色框，绘制小车移动后的真实位置

        mean_upd, covariance_upd = kf.update(mean_pre, covariance_pre, m+np.random.randn(4))   # 利用测量值，更新状态变量
        mean_ini = mean_upd
        covariance_ini = covariance_upd

        # 用红色框，绘制小车移动后的估计位置
        cv2.rectangle(img, (int(mean_ini[0] - mean_ini[2] * mean_ini[3] / 2), int(mean_ini[1] - mean_ini[3] / 2)),
                      (int(mean_ini[0] + mean_ini[2] * mean_ini[3] / 2), int(mean_ini[1] + mean_ini[3] / 2)), (0, 0, 255), 2)

        cv2.namedWindow("img", cv2.WINDOW_NORMAL)
        cv2.resizeWindow("img", 960, 540)
        cv2.imshow("img", img)
        cv2.waitKey(0)
        cv2.destroyAllWindows()

如何学习大模型 AI ？

由于新岗位的生产效率，要优于被取代岗位的生产效率，所以实际上整个社会的生产效率是提升的。

但是具体到个人，只能说是：

“最先掌握AI的人，将会比较晚掌握AI的人有竞争优势”。

这句话，放在计算机、互联网、移动互联网的开局时期，都是一样的道理。

我在一线互联网企业工作十余年里，指导过不少同行后辈。帮助很多人得到了学习和成长。

我意识到有很多经验和知识值得分享给大家，也可以通过我们的能力和经验解答大家在人工智能学习中的很多困惑，所以在工作繁忙的情况下还是坚持各种整理和分享。但苦于知识传播途径有限，很多互联网行业朋友无法获得正确的资料得到学习提升，故此将并将重要的AI大模型资料包括AI大模型入门学习思维导图、精品AI大模型学习书籍手册、视频教程、实战学习等录播视频免费分享出来。

😝有需要的小伙伴，可以点击下方链接免费领取或者V扫描下方二维码免费领取🆓

第一阶段（10天）：初阶应用

该阶段让大家对大模型 AI有一个最前沿的认识，对大模型 AI 的理解超过 95% 的人，可以在相关讨论时发表高级、不跟风、又接地气的见解，别人只会和 AI 聊天，而你能调教 AI，并能用代码将大模型和业务衔接。

• 大模型 AI 能干什么？
• 大模型是怎样获得「智能」的？
• 用好 AI 的核心心法
• 大模型应用业务架构
• 大模型应用技术架构
• 代码示例：向 GPT-3.5 灌入新知识
• 提示工程的意义和核心思想
• Prompt 典型构成
• 指令调优方法论
• 思维链和思维树
• Prompt 攻击和防范
• …

第二阶段（30天）：高阶应用

该阶段我们正式进入大模型 AI 进阶实战学习，学会构造私有知识库，扩展 AI 的能力。快速开发一个完整的基于 agent 对话机器人。掌握功能最强的大模型开发框架，抓住最新的技术进展，适合 Python 和 JavaScript 程序员。

• 为什么要做 RAG
• 搭建一个简单的 ChatPDF
• 检索的基础概念
• 什么是向量表示（Embeddings）
• 向量数据库与向量检索
• 基于向量检索的 RAG
• 搭建 RAG 系统的扩展知识
• 混合检索与 RAG-Fusion 简介
• 向量模型本地部署
• …

第三阶段（30天）：模型训练

恭喜你，如果学到这里，你基本可以找到一份大模型 AI相关的工作，自己也能训练 GPT 了！通过微调，训练自己的垂直大模型，能独立训练开源多模态大模型，掌握更多技术方案。

到此为止，大概2个月的时间。你已经成为了一名“AI小子”。那么你还想往下探索吗？

• 为什么要做 RAG
• 什么是模型
• 什么是模型训练
• 求解器 & 损失函数简介
• 小实验2：手写一个简单的神经网络并训练它
• 什么是训练/预训练/微调/轻量化微调
• Transformer结构简介
• 轻量化微调
• 实验数据集的构建
• …

第四阶段（20天）：商业闭环

对全球大模型从性能、吞吐量、成本等方面有一定的认知，可以在云端和本地等多种环境下部署大模型，找到适合自己的项目/创业方向，做一名被 AI 武装的产品经理。

• 硬件选型
• 带你了解全球大模型
• 使用国产大模型服务
• 搭建 OpenAI 代理
• 热身：基于阿里云 PAI 部署 Stable Diffusion
• 在本地计算机运行大模型
• 大模型的私有化部署
• 基于 vLLM 部署大模型
• 案例：如何优雅地在阿里云私有部署开源大模型
• 部署一套开源 LLM 项目
• 内容安全
• 互联网信息服务算法备案
• …

学习是一个过程，只要学习就会有挑战。天道酬勤，你越努力，就会成为越优秀的自己。

如果你能在15天内完成所有的任务，那你堪称天才。然而，如果你能完成 60-70% 的内容，你就已经开始具备成为一名大模型 AI 的正确特征了。

这份完整版的大模型 AI 学习资料已经上传优快云，朋友们如果需要可以微信扫描下方优快云官方认证二维码免费领取【保证100%免费】

😝有需要的小伙伴，可以Vx扫描下方二维码免费领取==🆓
