LayOut放置原理学习

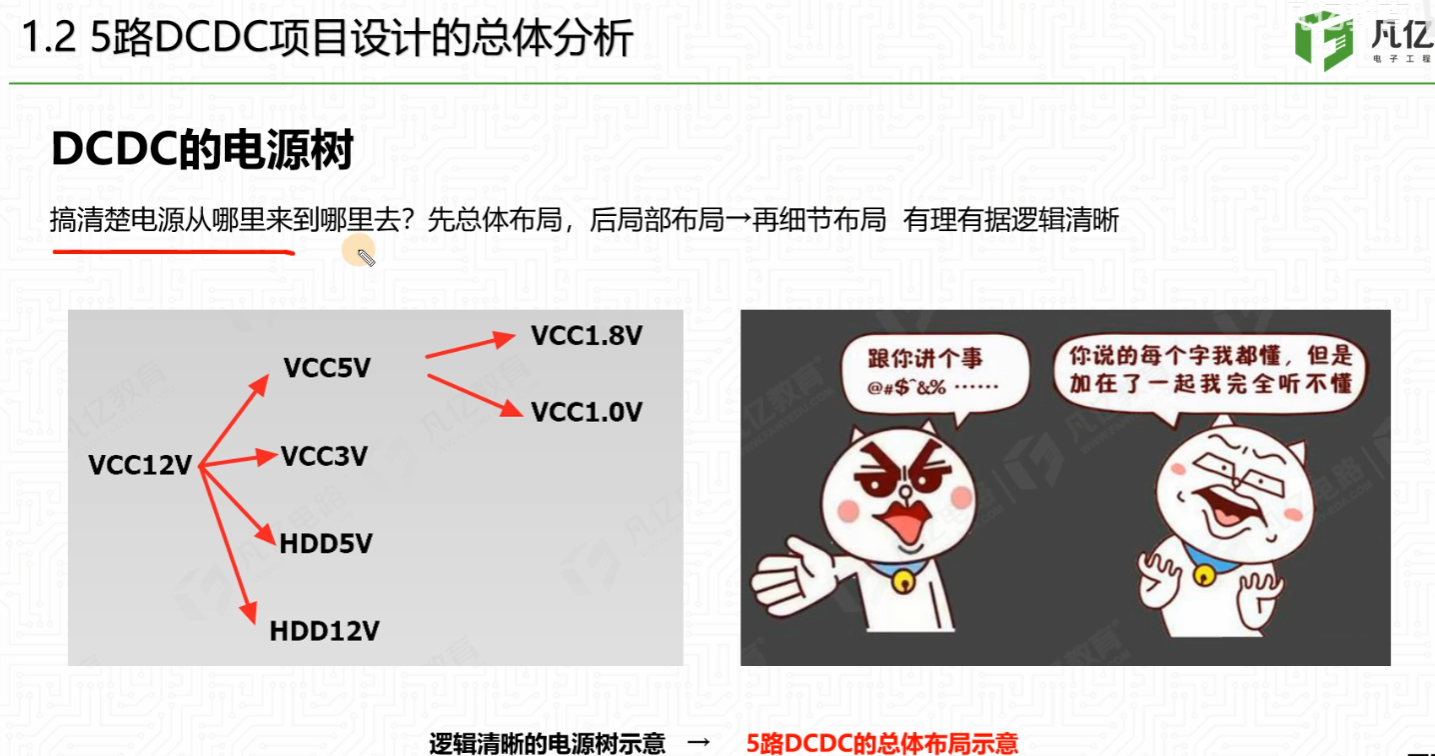

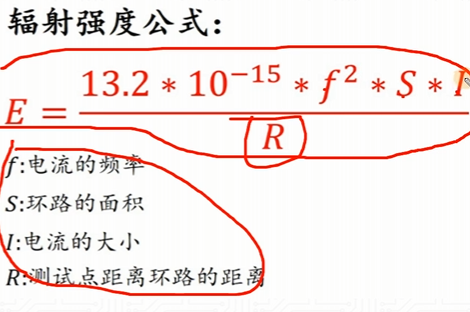

一个电源环路的面积越小越好，因为每一个电流环路可以看成是一个环路天线，会产生辐射，引起emi问题也会干扰板上其他电路，而辐射大小与环路面积成正比

输入，输出的地一定要和芯片的地一定要靠近，开关电源关闭时输出电流通过电感放电，二极管构成回路。所以二极管一定要靠近电感让地和输出的地靠近

输入电容和二极管在与ic相同的面，尽可能在ic最近处

电感靠近芯片的sw，输出电容靠近电感放置

反馈回路远离电感，sw和二极管等噪声源

补偿电路等小信号电阻要远离前面大的电路回路，远离电感

小信号的要远离干扰大的器件
