自学嵌入式 day45 ARM体系架构

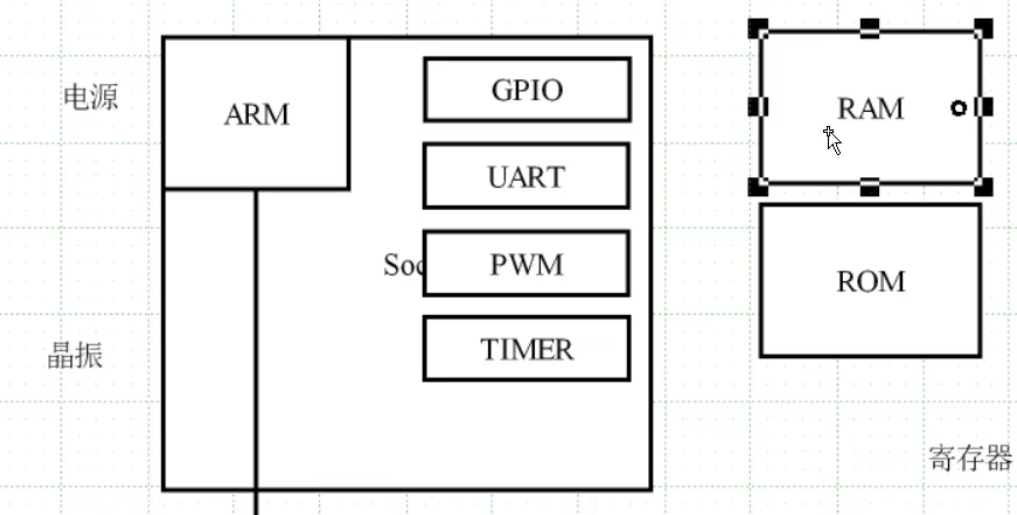

一、SOC

RAM：随机访问存储器，存放随机变量，掉电数据丢失

ROM：只读存储器，存放单片机的程序、指令，掉电数据不丢失

注：

        1、冯诺依曼架构中将数据与指令存放在同一存储器中

        2、哈佛架构是将数据与指令存放在不同的存储器中

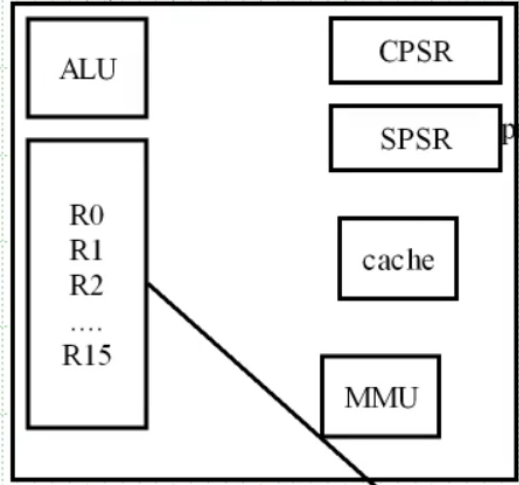

二、内核

        1、ALU：算术逻辑单元

        2、R0~R15：通用寄存器

注：（1）R13（SP）:堆栈指针，存放栈区的地址

        （2）R14（LR）：链接返回，存放要返回的地址

        （3）R15（PC）：程序计数，指向当前执行的指令的下一个指令地址

        3、CPSR：当前程序状态寄存器，存放当前的程序状态

        4、SPSR：是CPSR的备份，方便程序返回是恢复之前CPSR的状态

        5、cache：高速缓冲存储器，CPU可以直接访问，用来存放当前正在执 行的程序中的活跃部分，以便快速地向CPU提 供指令和数据。

                1）i cache：代码高速缓冲存储器

                2）d cache：数据高速缓冲存储器

        6、MMU：内存处理单元，把物理单元映射为虚拟内存

三、计算机的指令集

         CPU的指令集其实就是用指令对计算机实现控制 和计算的指令集合，分复杂指令集和精简指令集 。

         RISC：Reduced Instruction Set Computer，精简指令集

        CISC：Complex Instruction Set Computer，复杂指令集

注：1、AHB：先进的高速总线

        2、APB：先进的外设总线

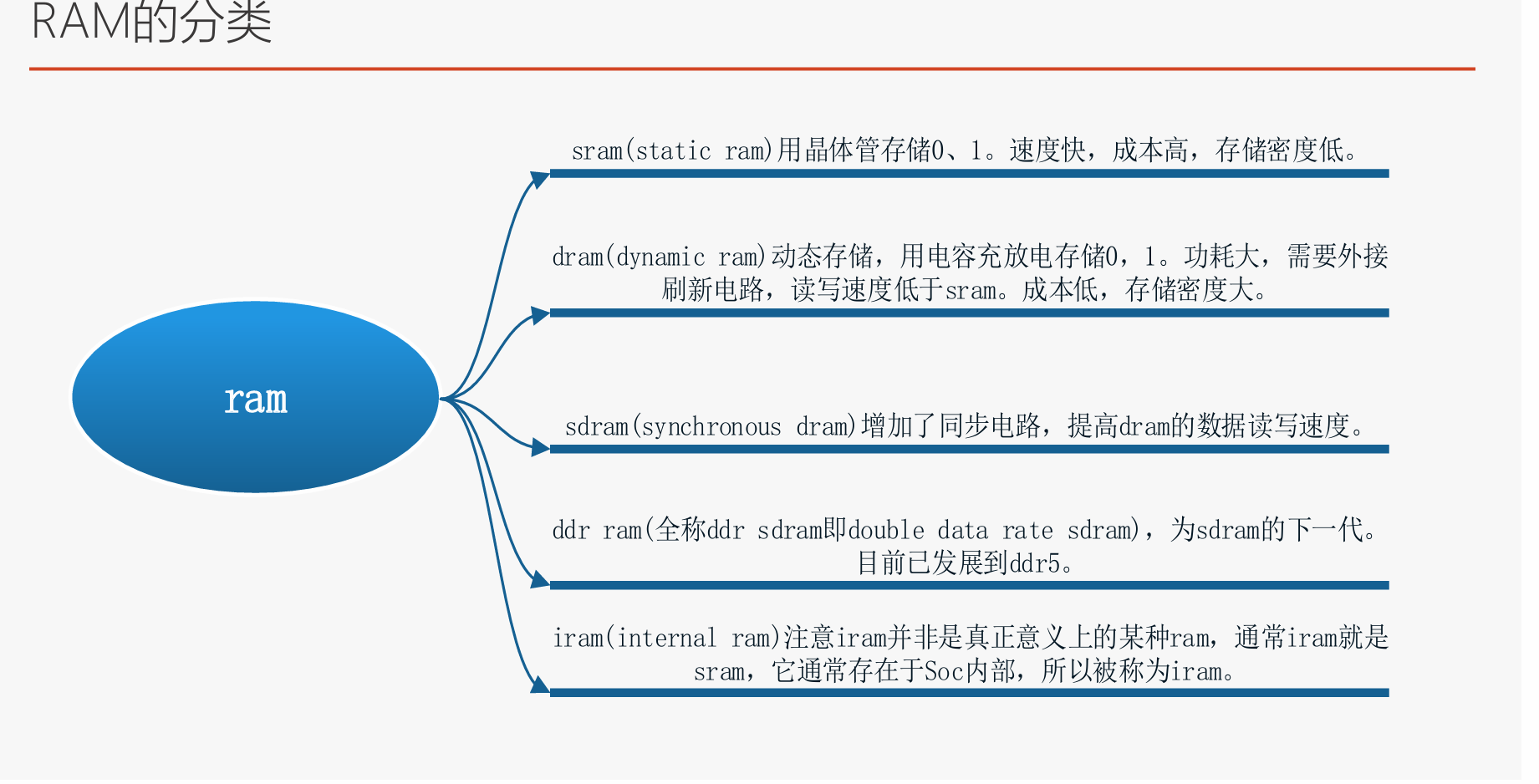

四、RAM

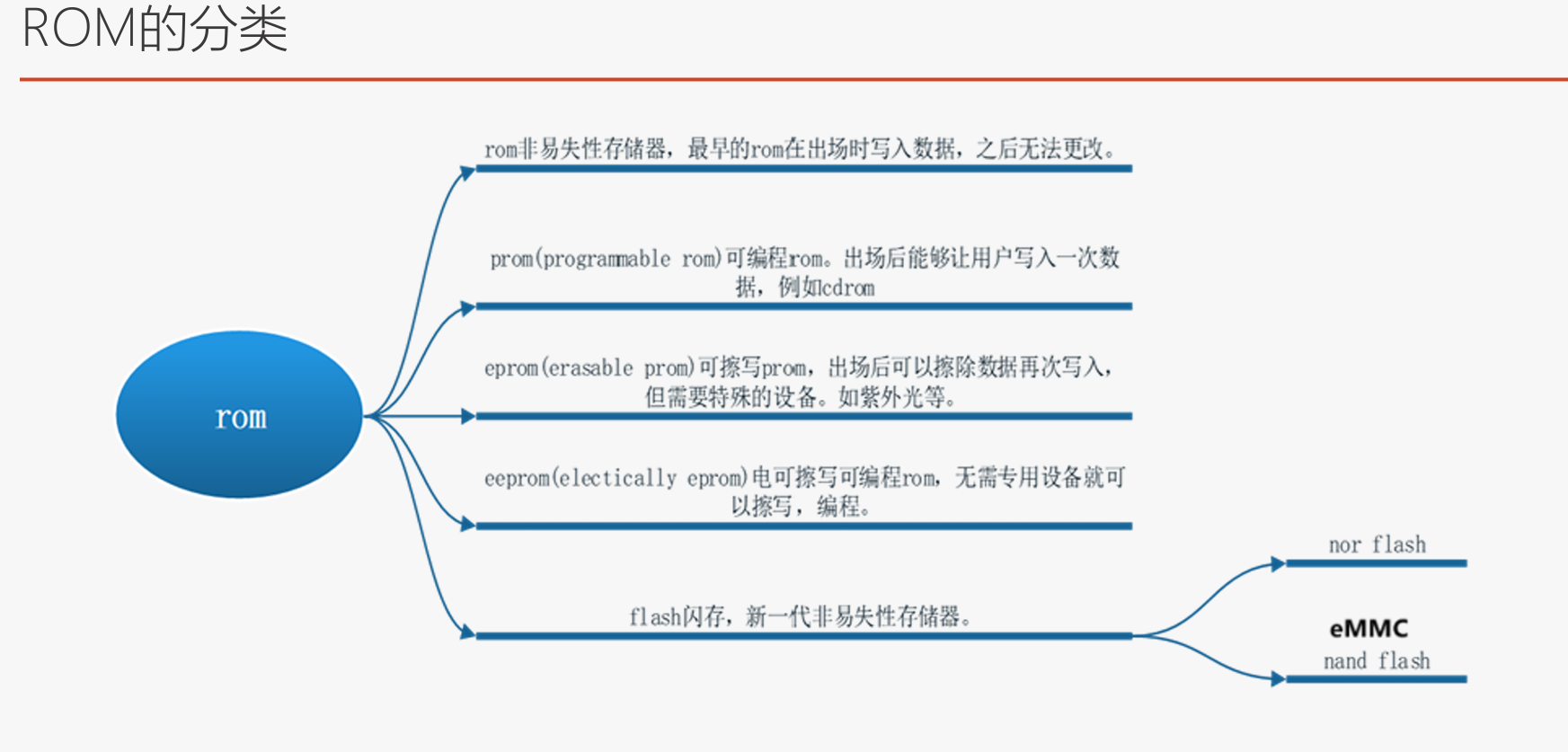

五、ROM

        1、nor flash 可被寻址

        2、nand flash 不可寻址

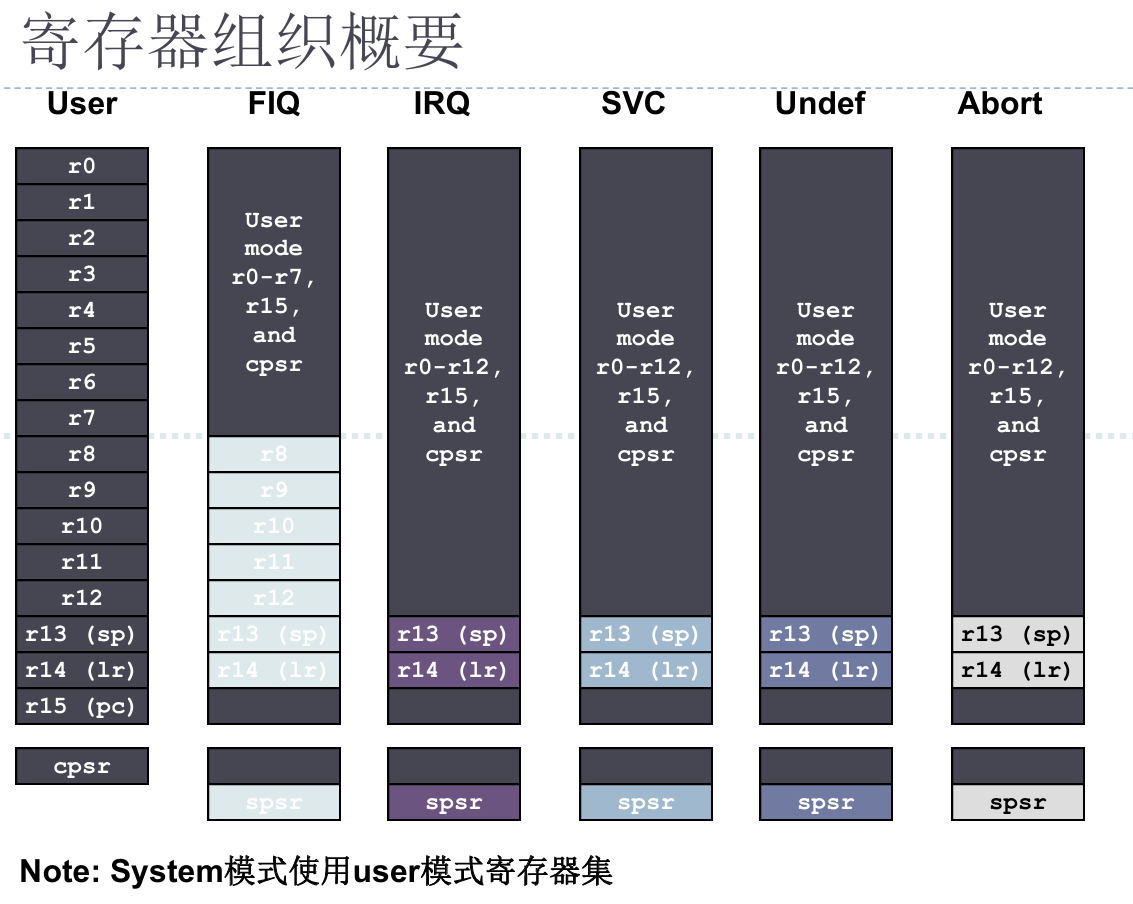

六、处理器工作模式

        ARM有7个基本工作模式：
                User：非特权模式，大部分任务执行在这种模式
                FIQ：当一个高优先级（fast)中断产生时将会进入这种模式
                IRQ：当一个低优先级（normal)中断产生时将会进入这种模式
                Supervisor:当复位或软中断指令执行时将会进入这种模式
                Abort：当存取异常时将会进入这种模式
                Undef：当执行未定义指令时会进入这种模式
                System：使用和User模式相同寄存器集的特权模式

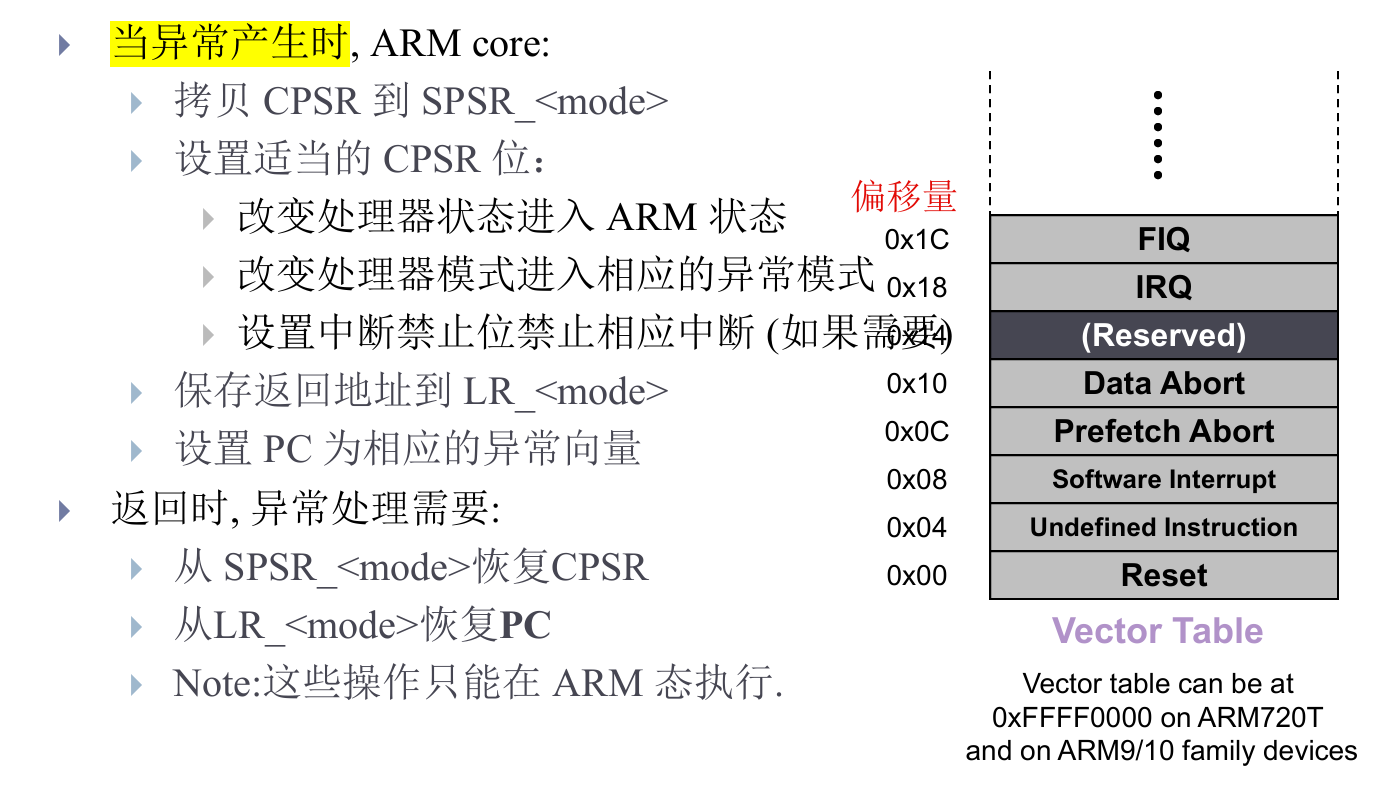

七、异常处理



八、汇编指令

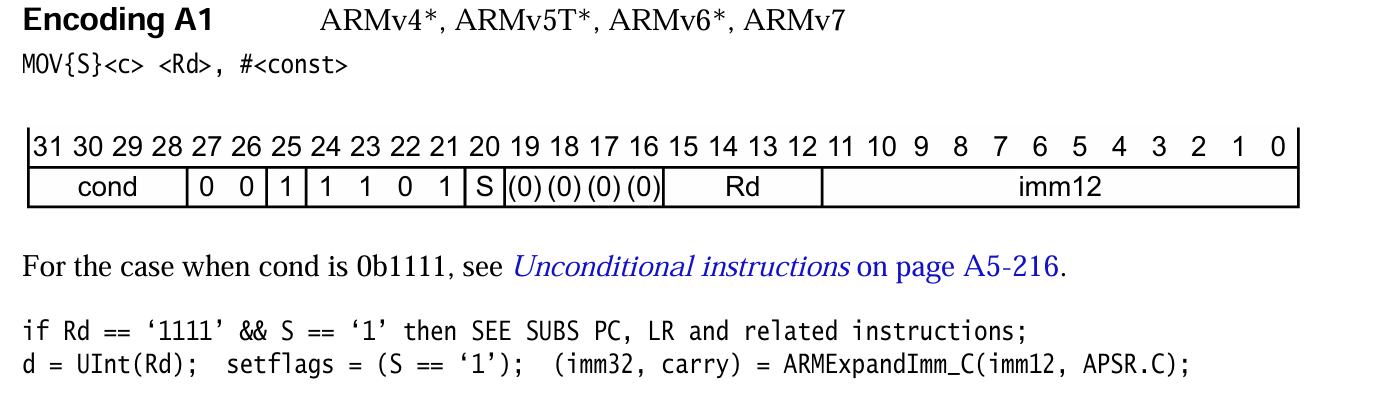

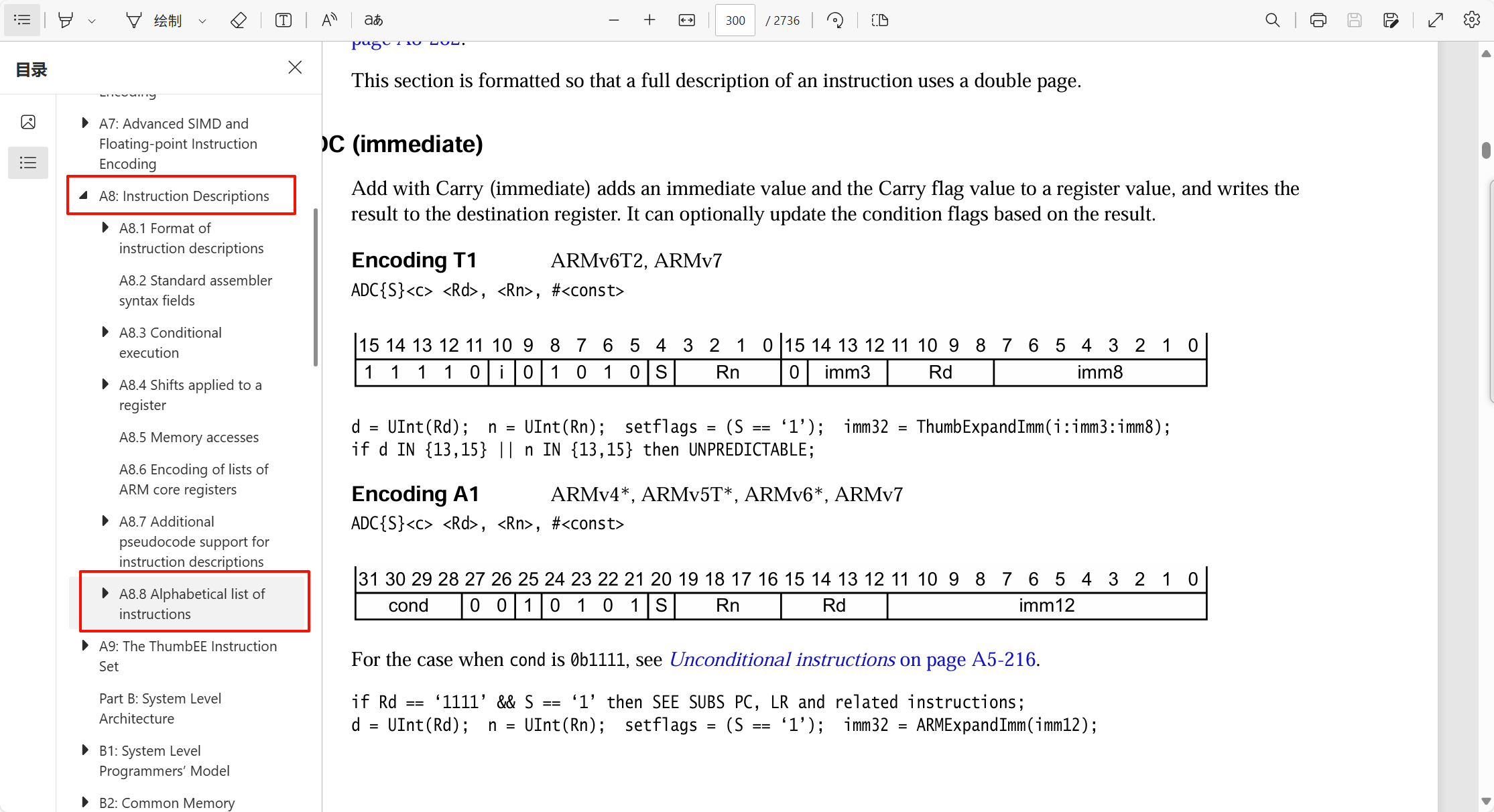

        1、查手册：

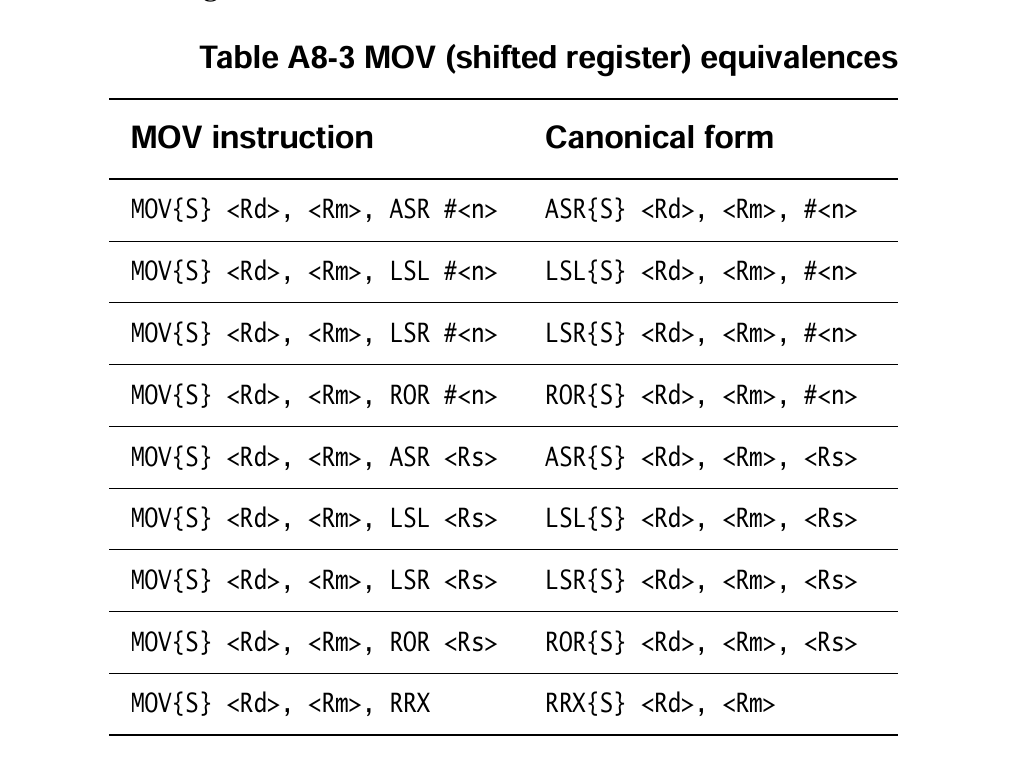

        2、mov

        Rd：目标寄存器，包括所有通用寄存器

        Rm：源寄存器

        #<const>：立即数

                LSL：逻辑左移；

                LSR：逻辑右移

                ROR：循环右移；

九、汇编程序

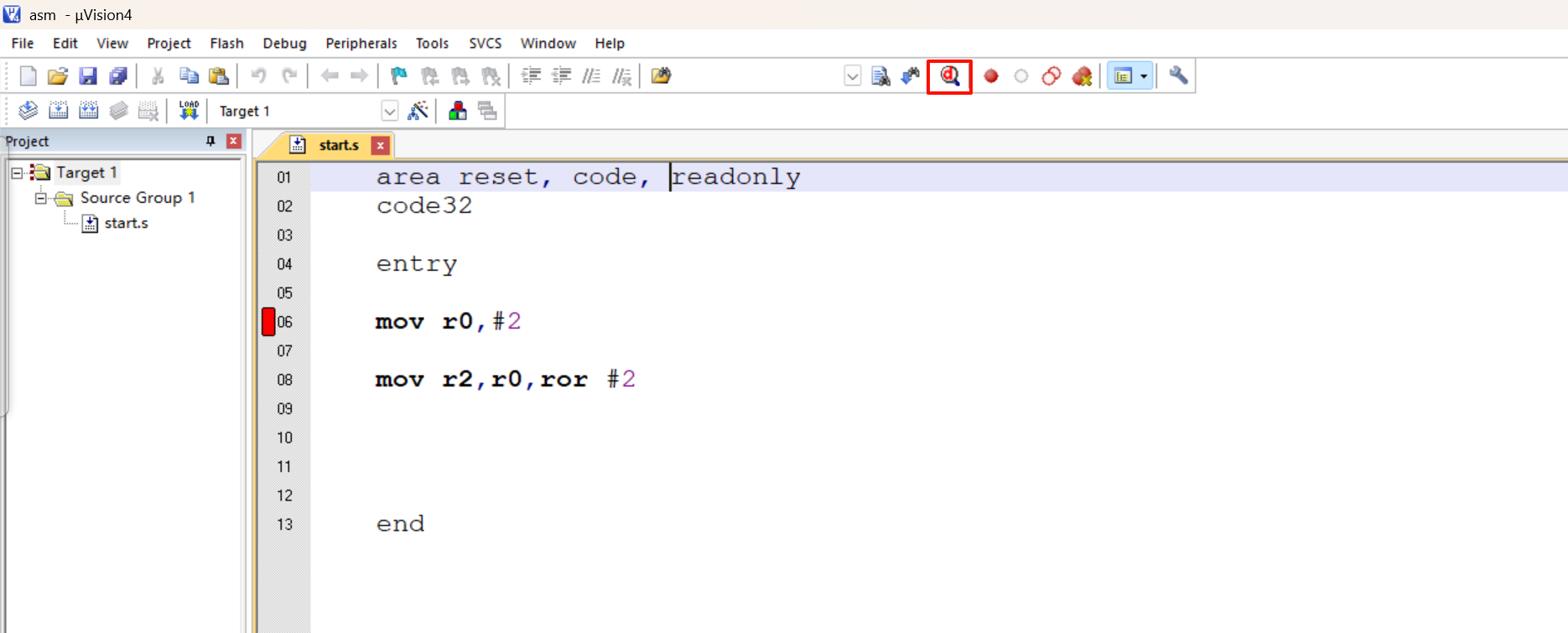

        1、start.s

    area reset, code, readonly
    code32

    entry

    mov r0,#2

    mov r2,r0,ror #2

    end

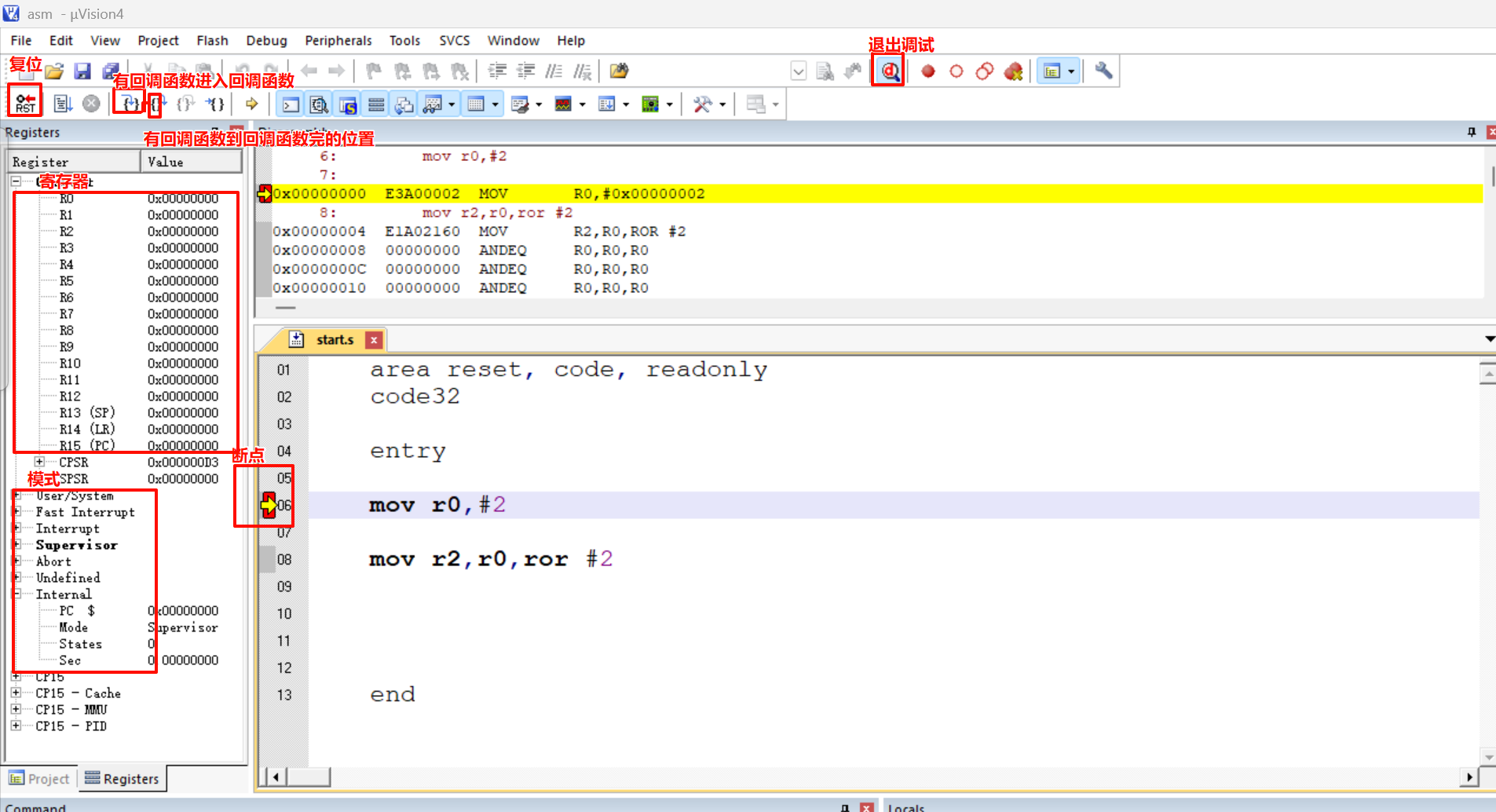

注：调试：

        （1）

        （2）
