Altium Designer 教程（一）

一、创建新项目

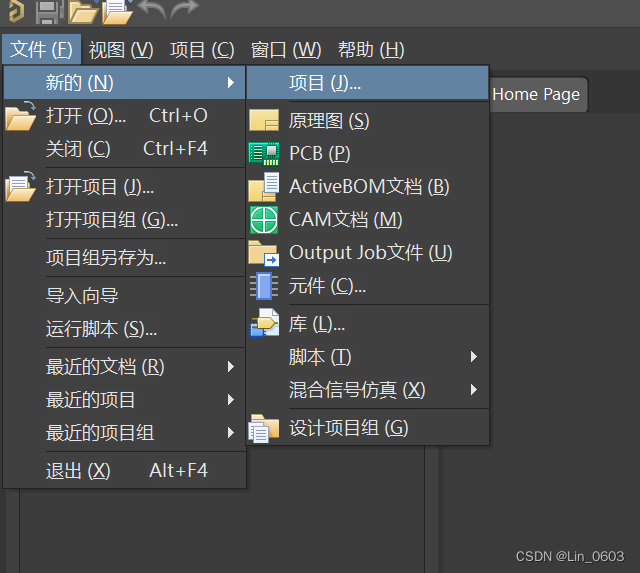

点击文件->新的->项目

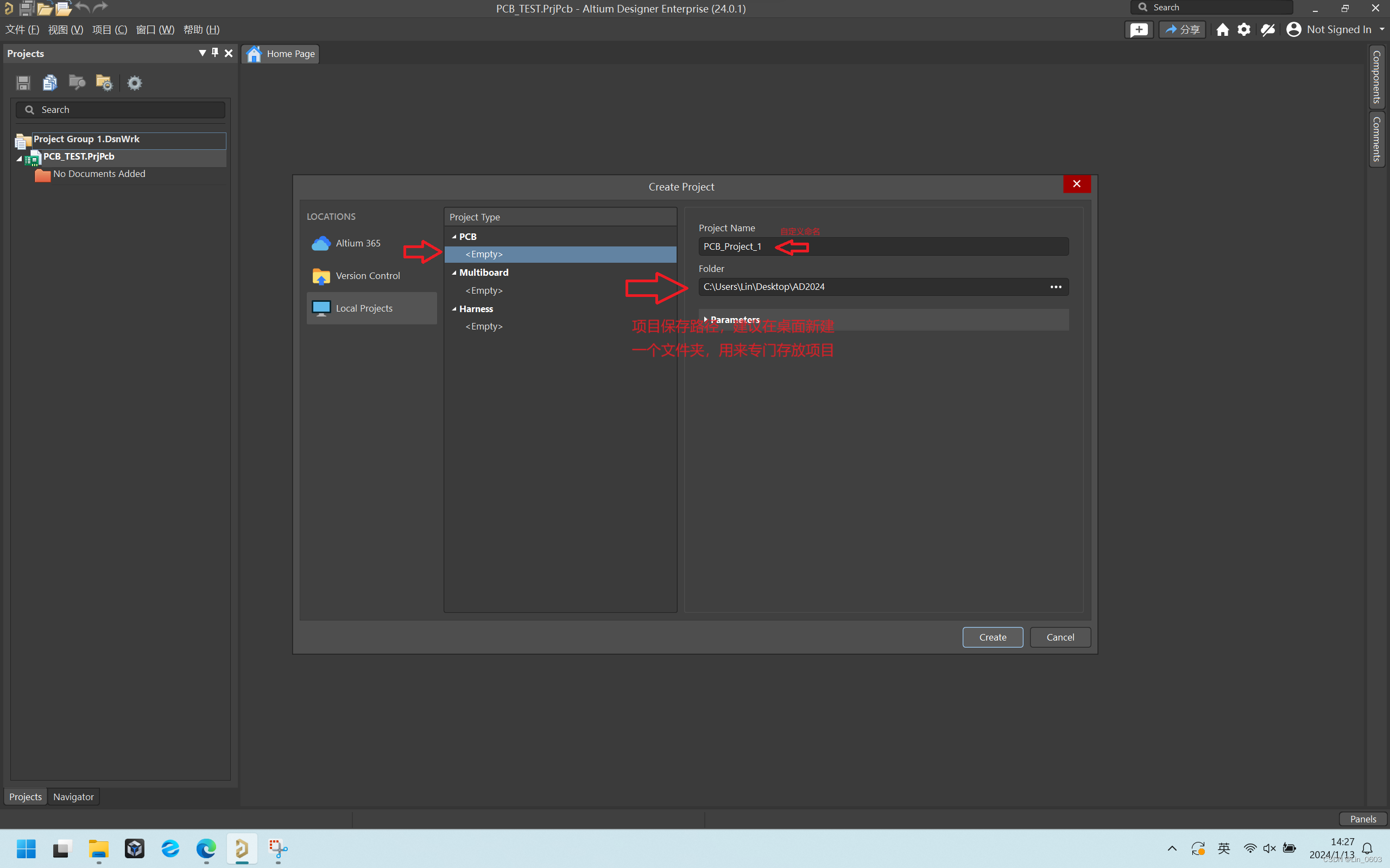

如图中所示操作 ，自定义后点击create

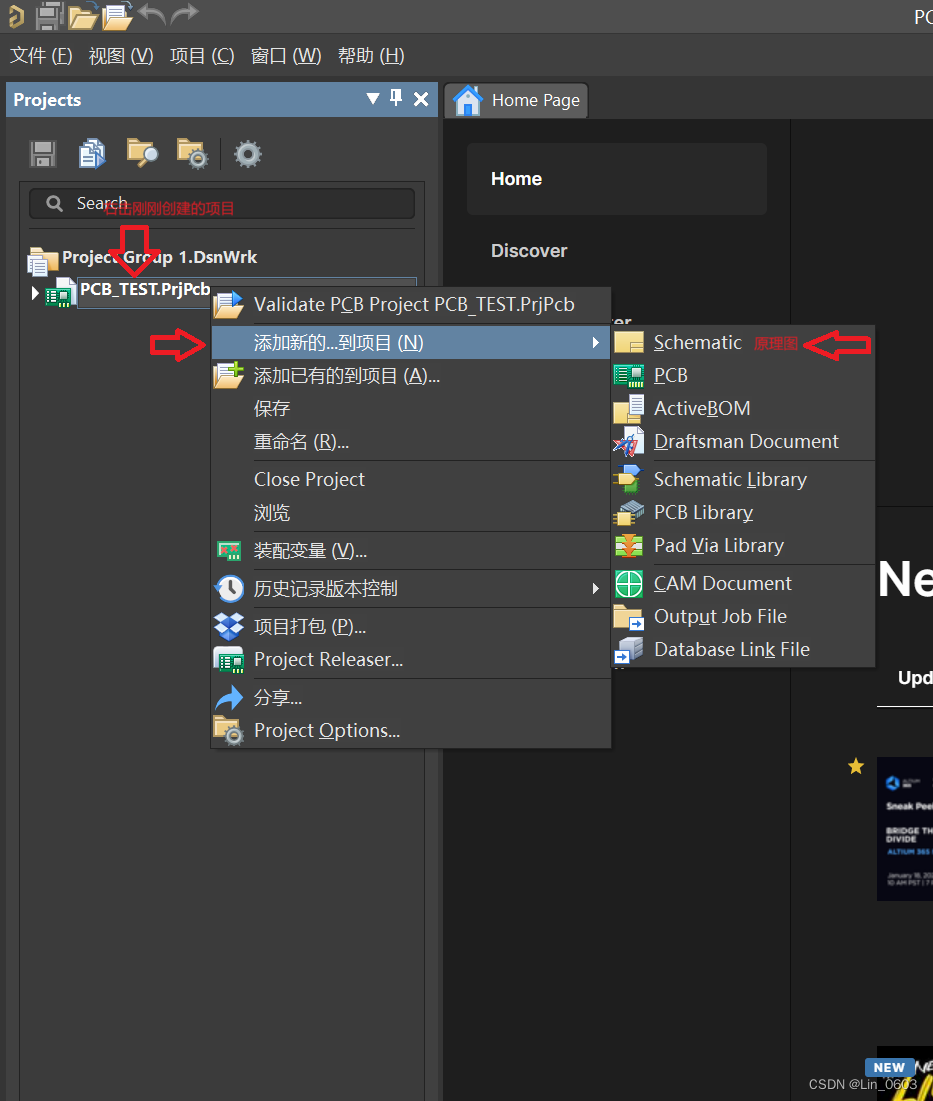

创建项目成功后，创建原理图

创建原理图成功后，界面会变成这样

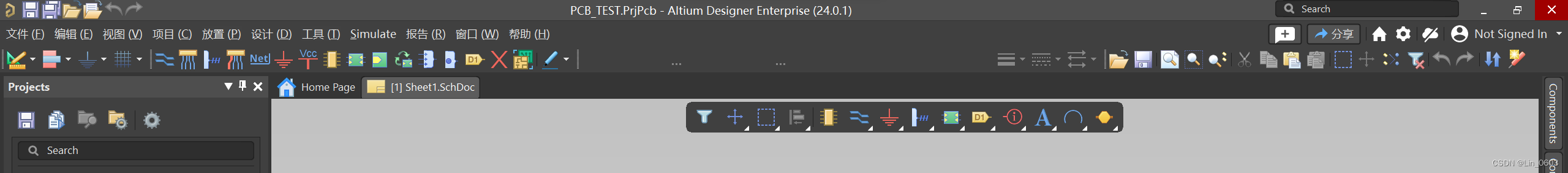

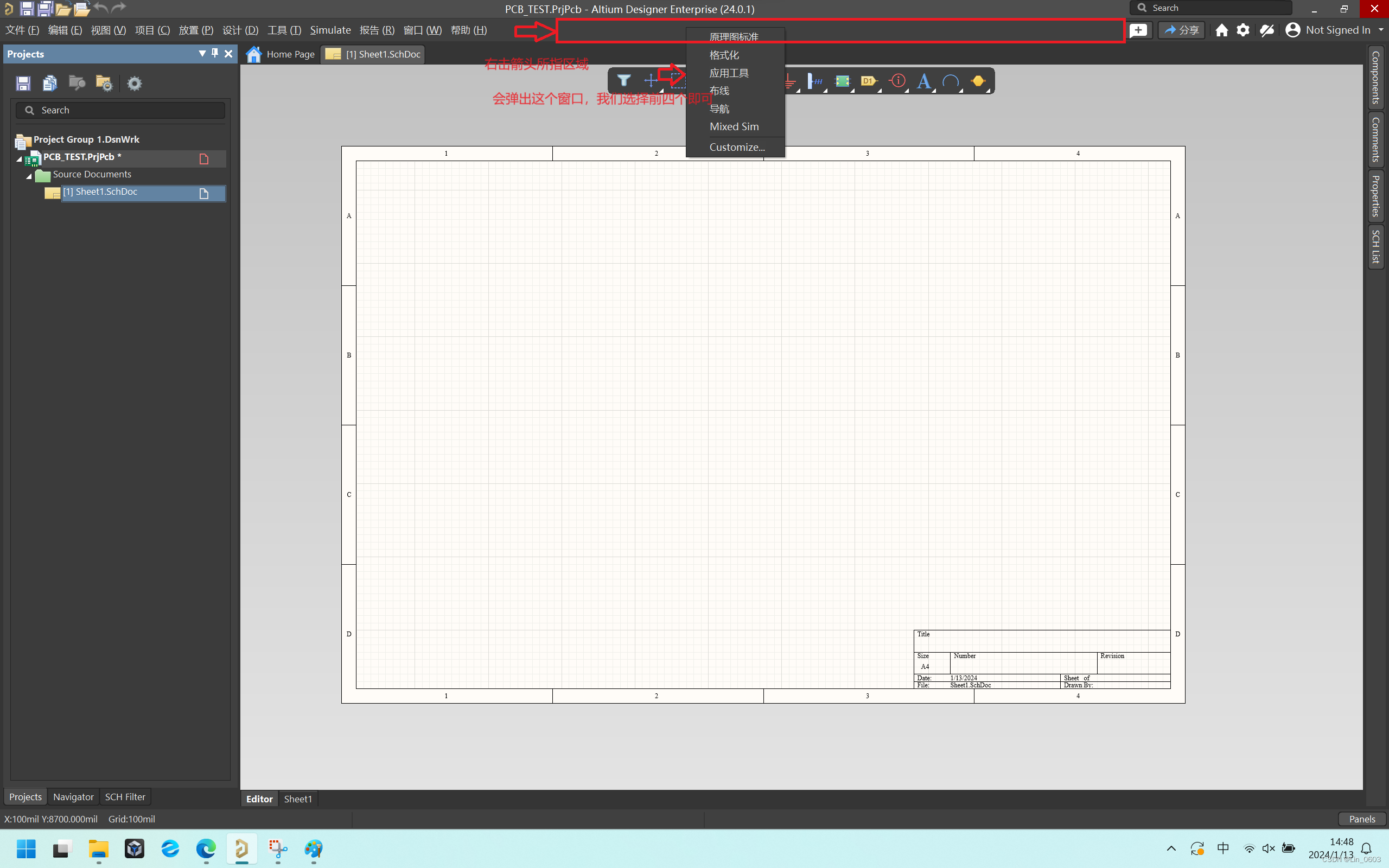

 按照如下步骤进行设置



设置完成后，应该是这样的

接下来创建原理图库

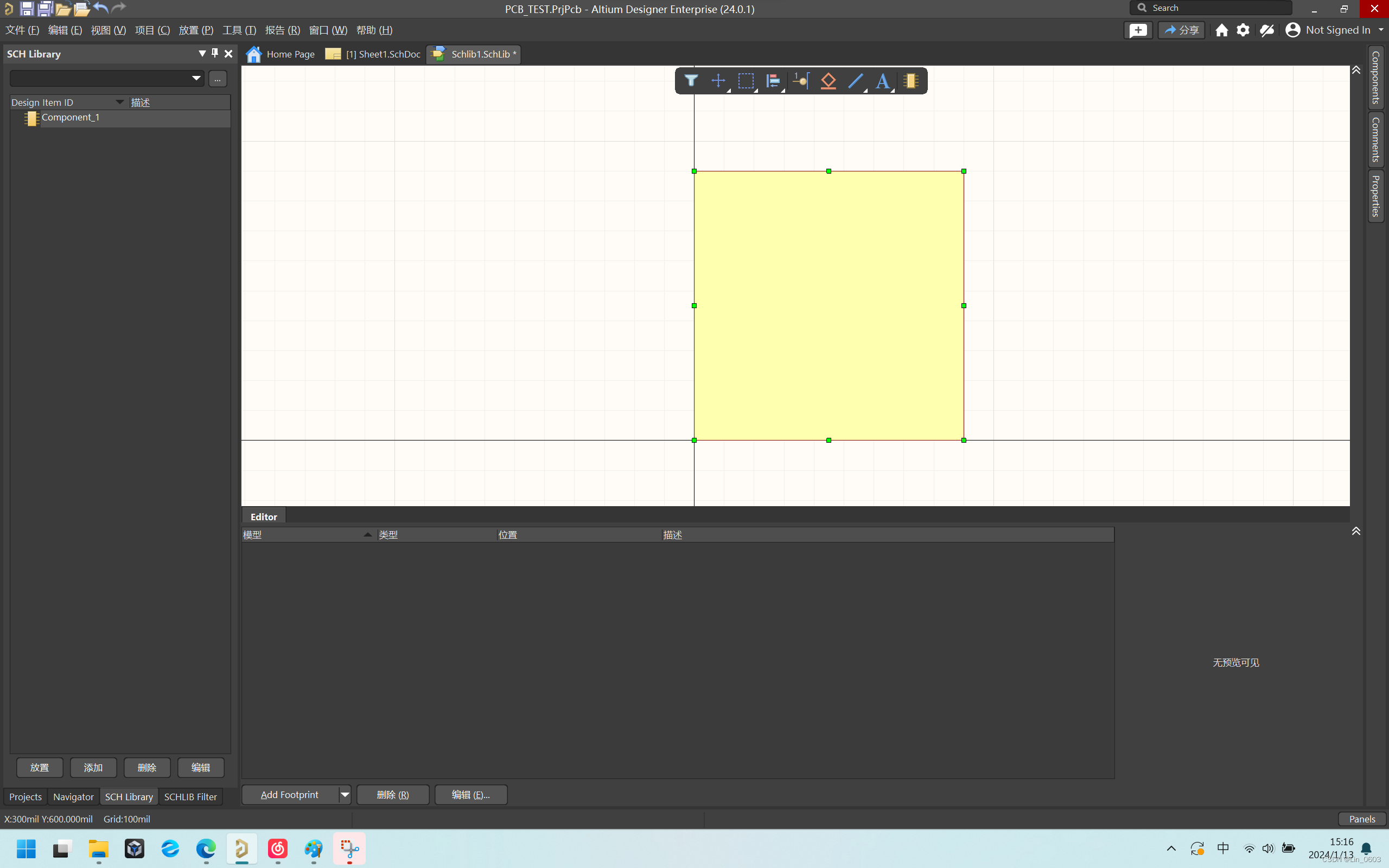

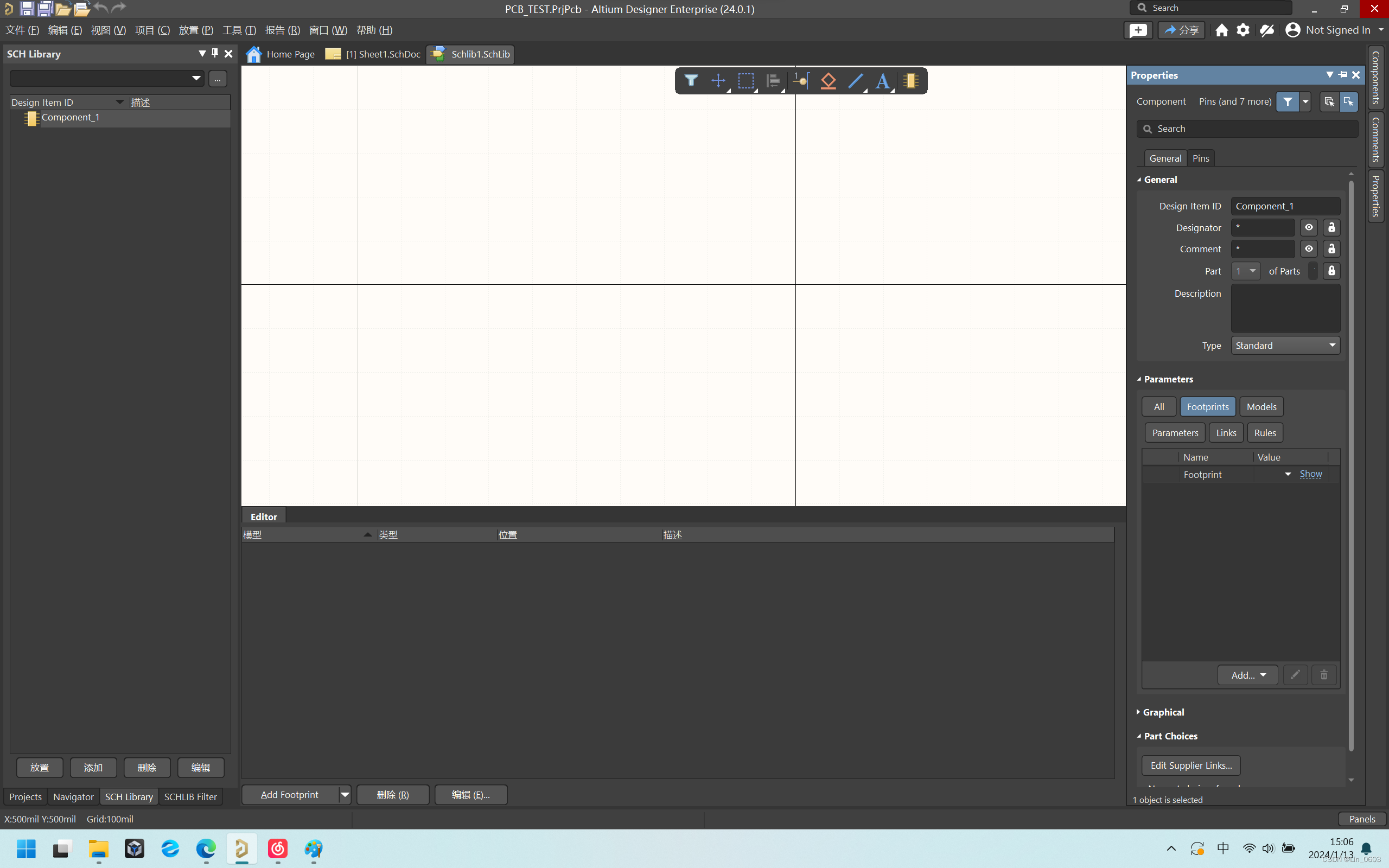

创建成功后，界面会是这样的（在原理图库中，你可以自定义元件）



二、原理图的绘制

在这个部分我们将学会两种方法绘制原理图

1.自己绘制

我们以绘制Type-c为例

示范操作：

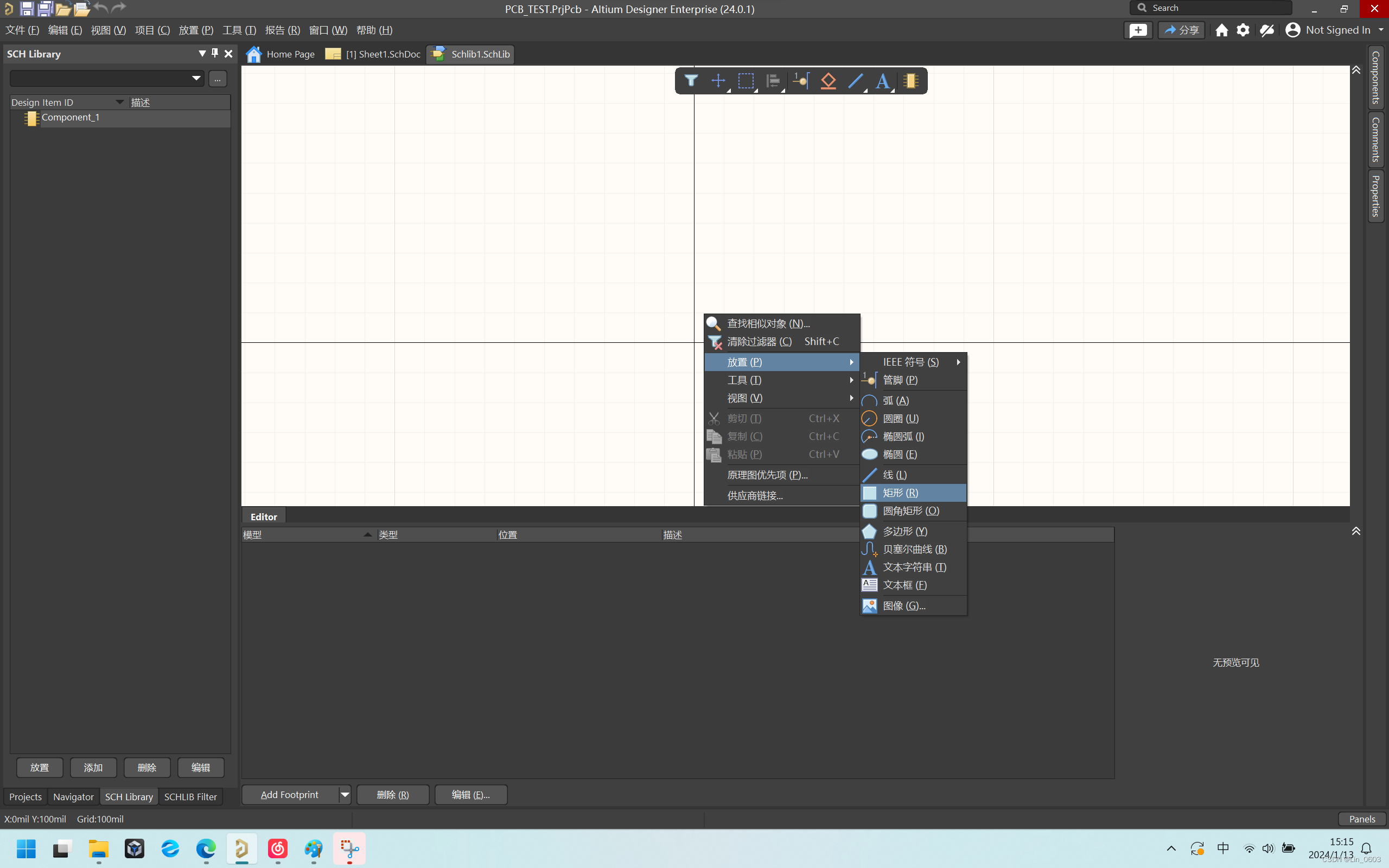

 移动鼠标，确认大小后点击左键即可，若此功能用完后，点击鼠标右键取消

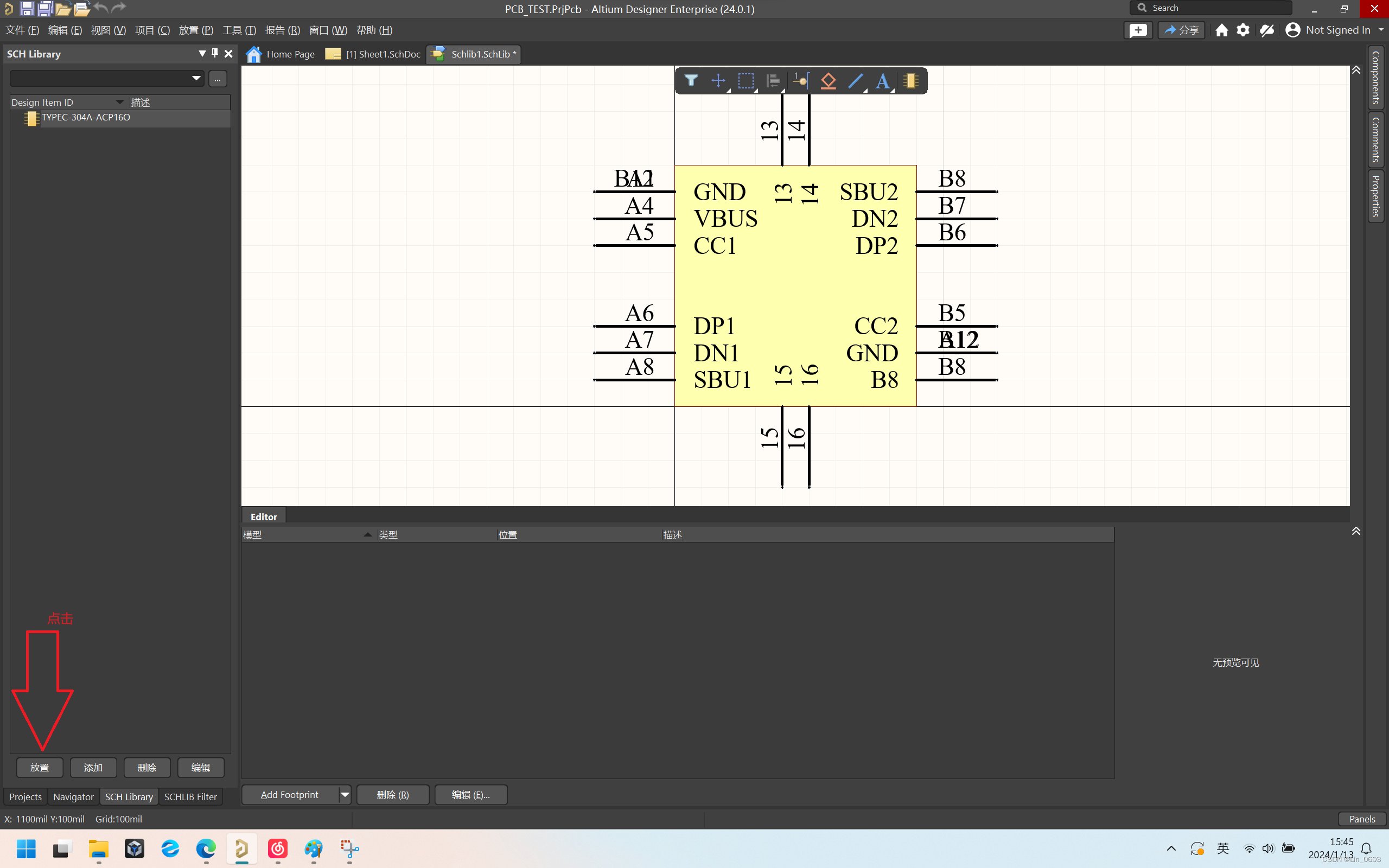

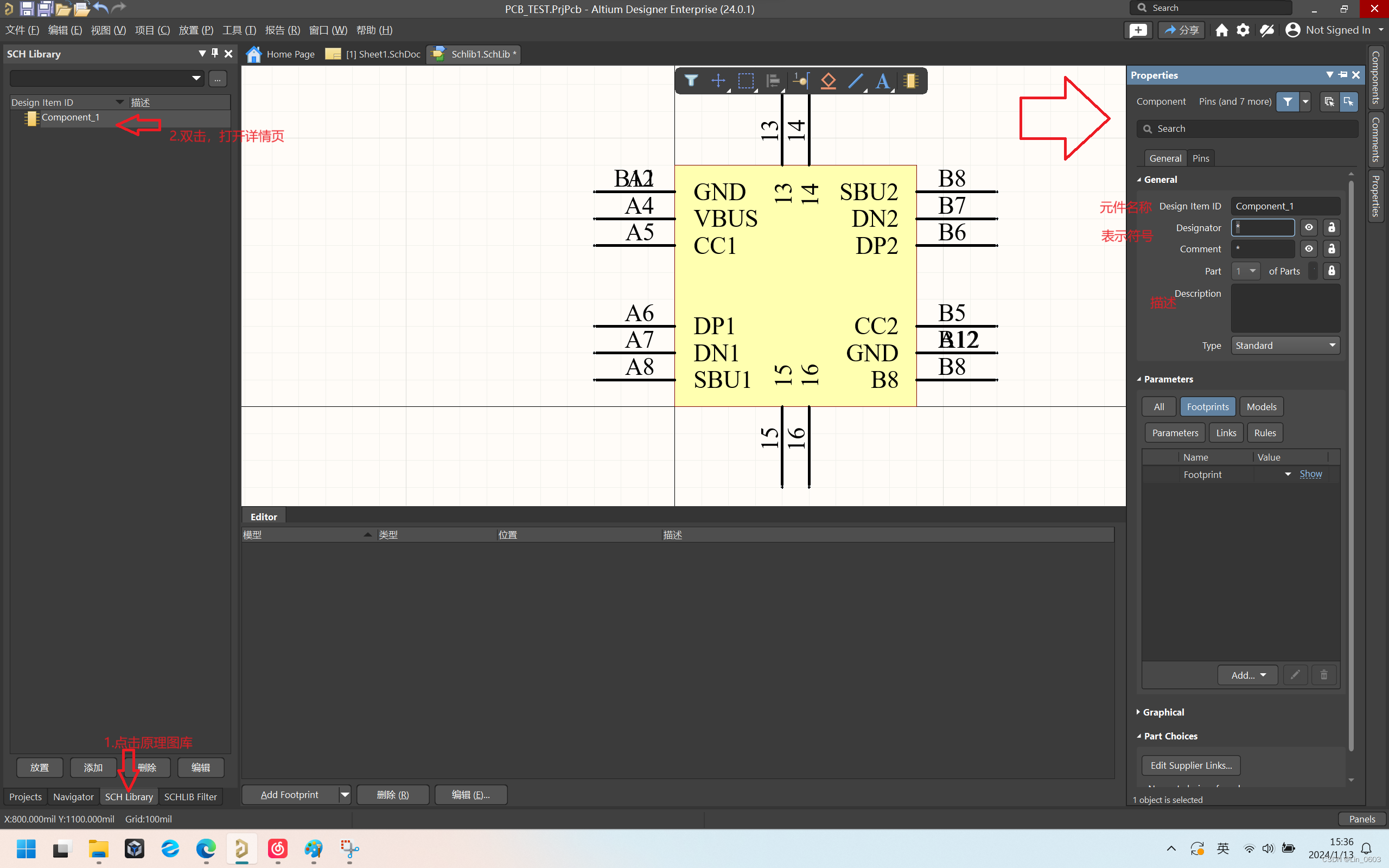

在原理图库中添加元件

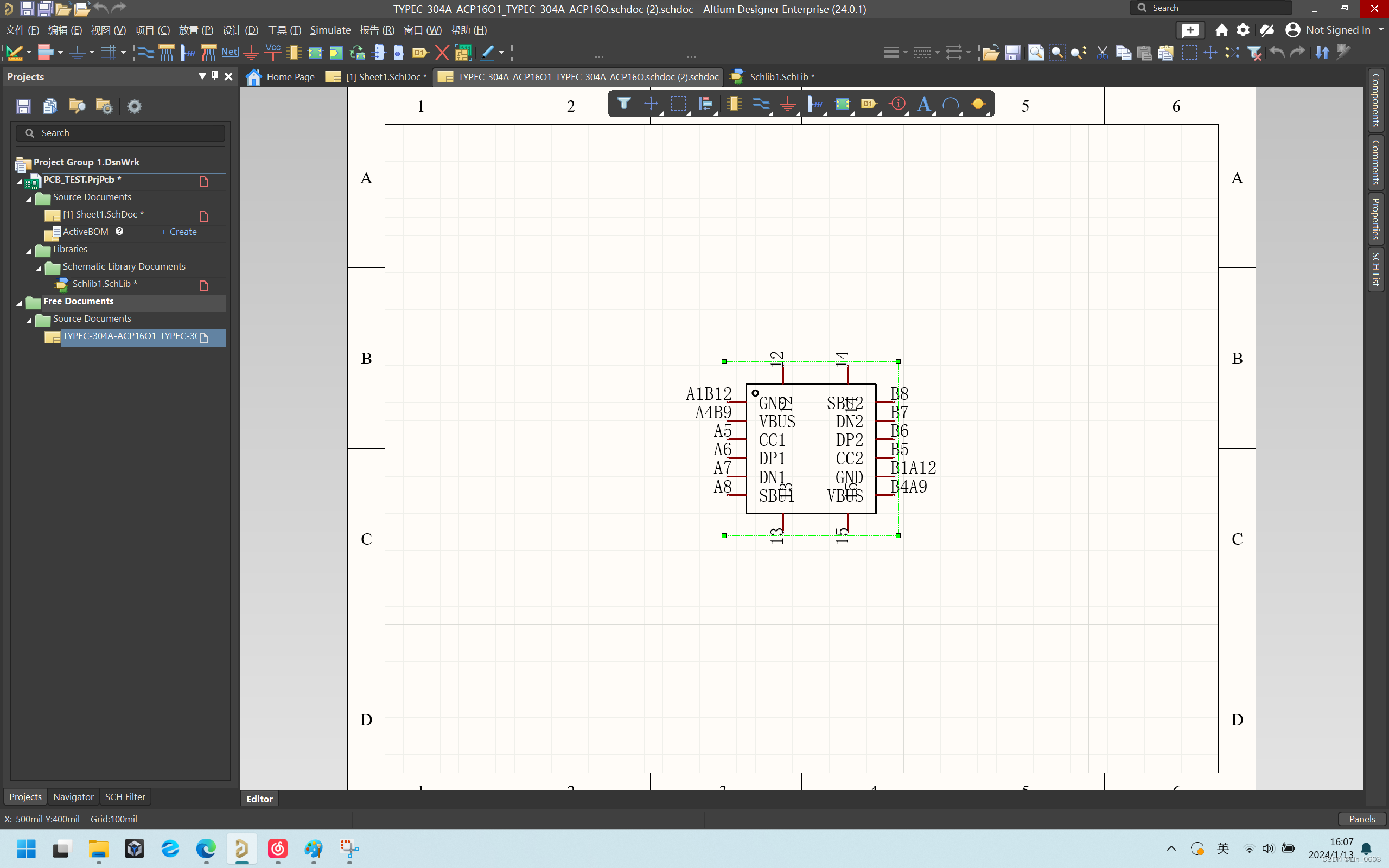

 将原理图库中的元件放置到原理图

2.白嫖

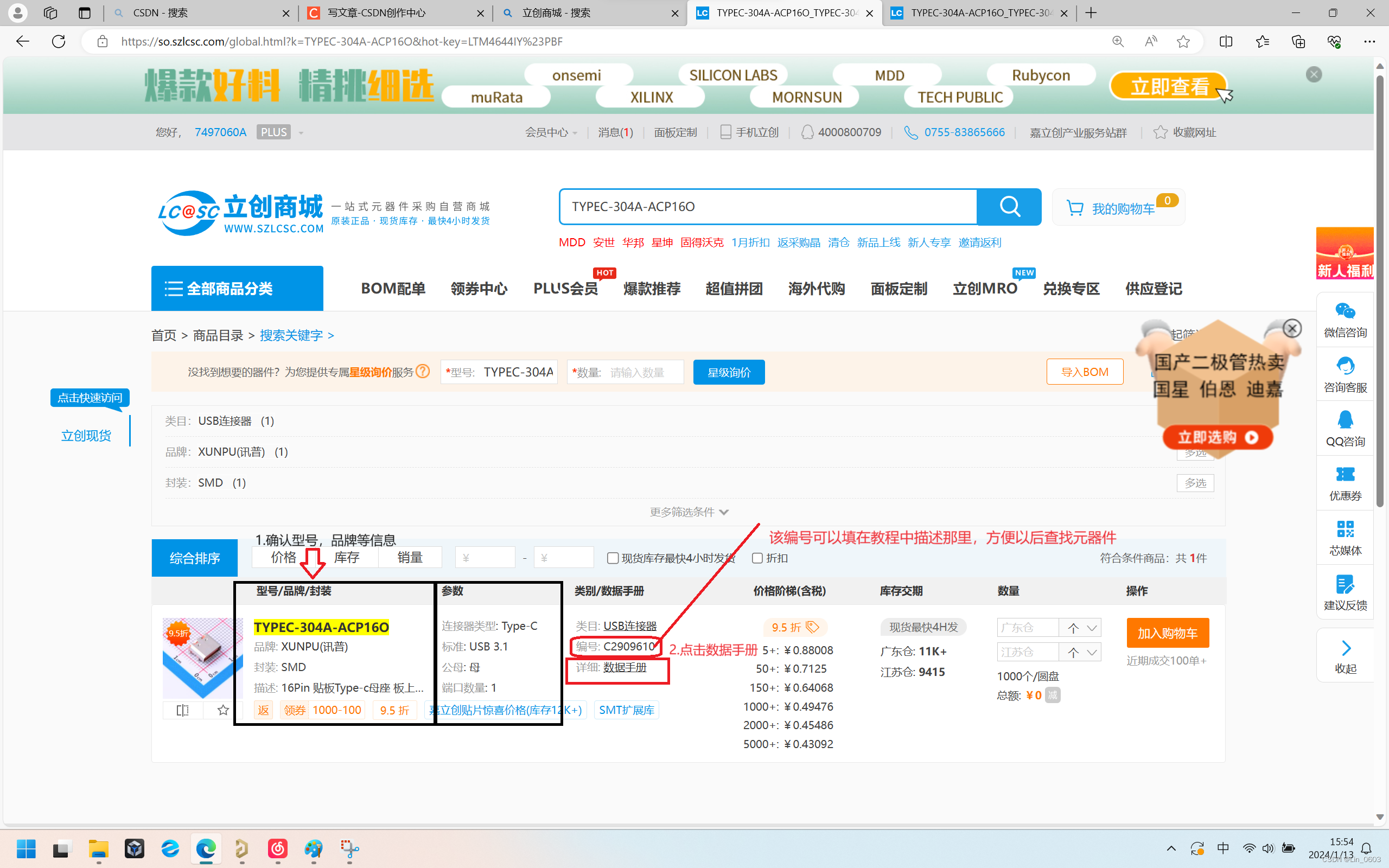

打开立创商城（先登录好账号）,然后搜索元件，点击数据手册。

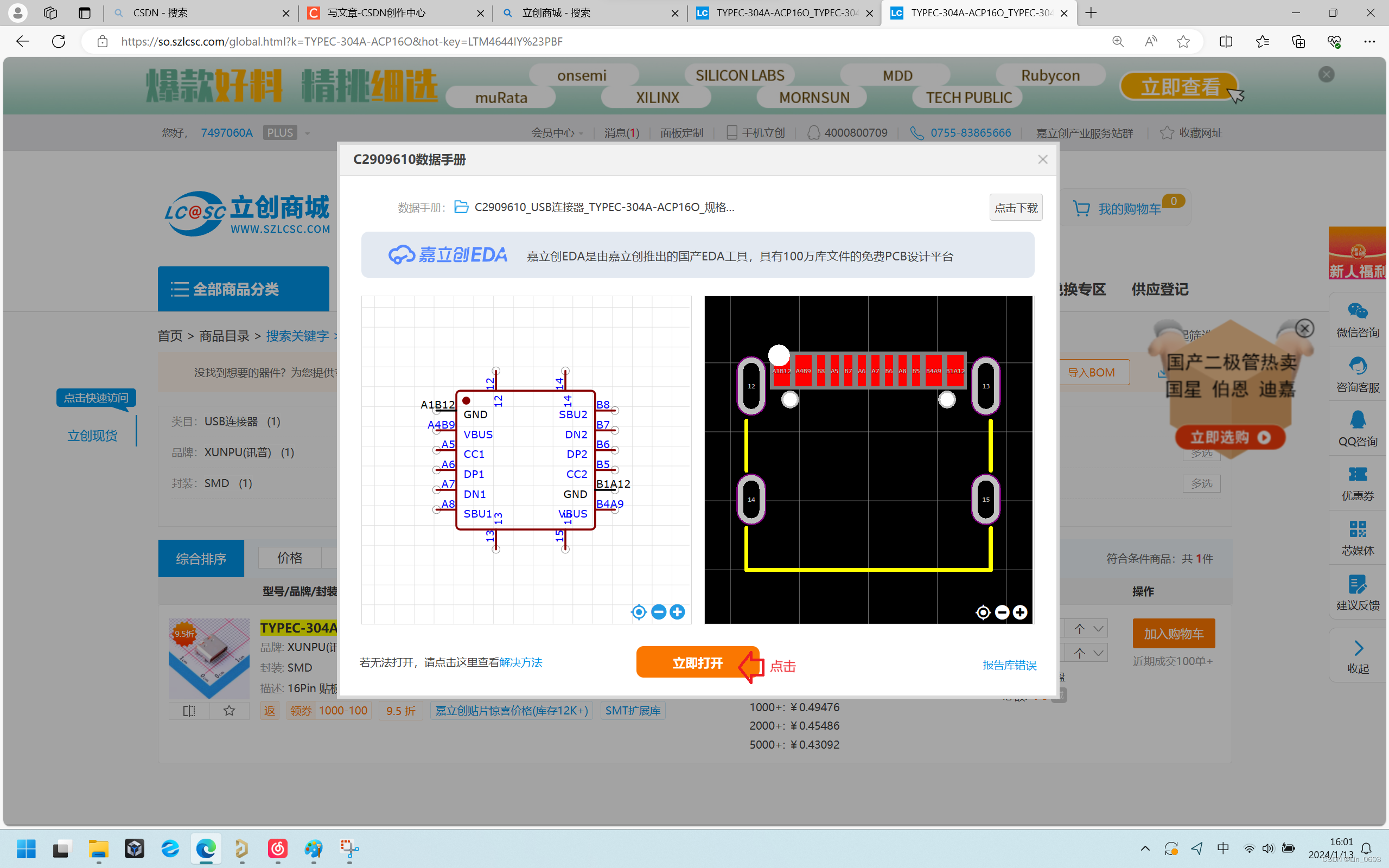

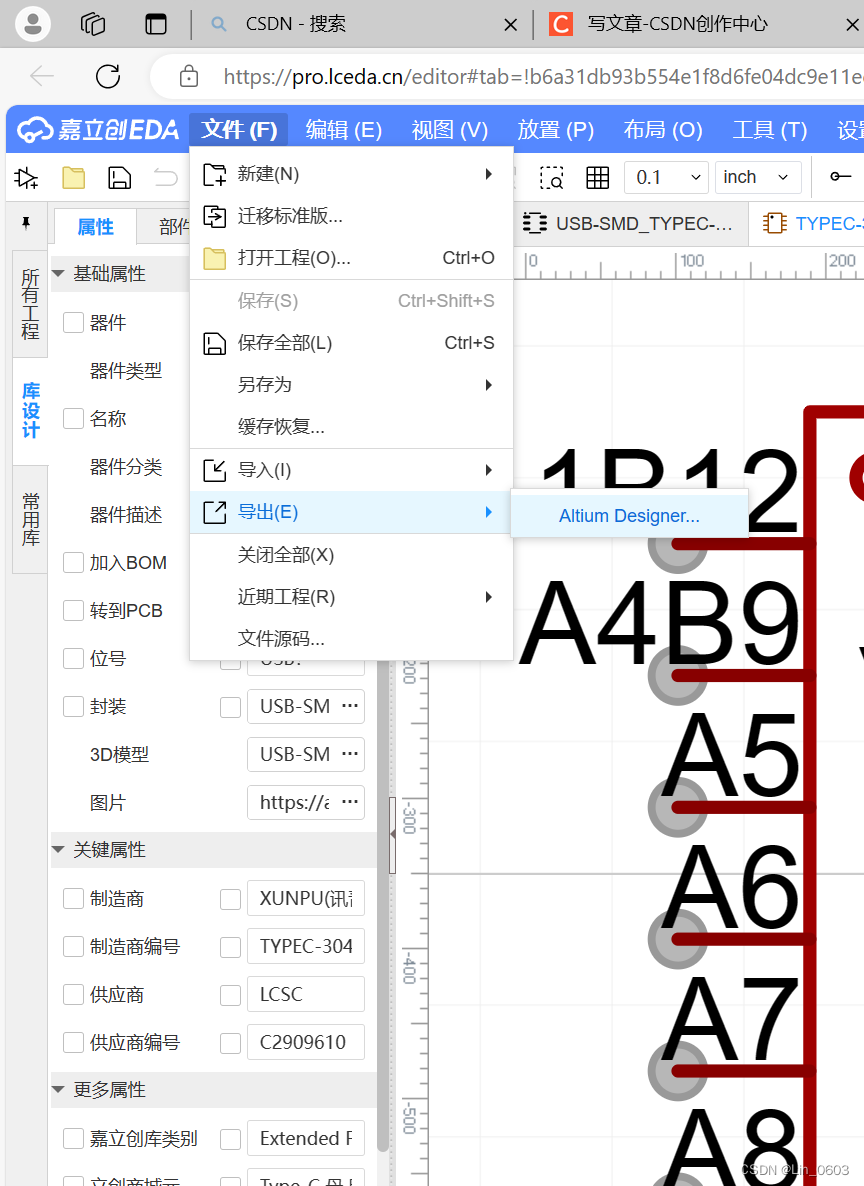

 点击同意协议，再点击导出，然后就等待下载

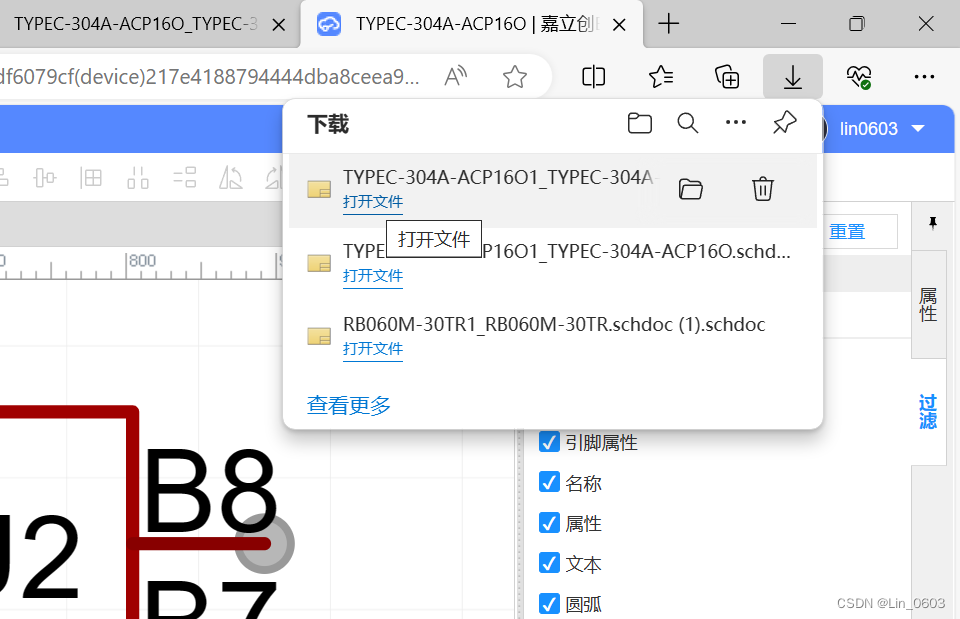

打开文件会自动跳转到AD中

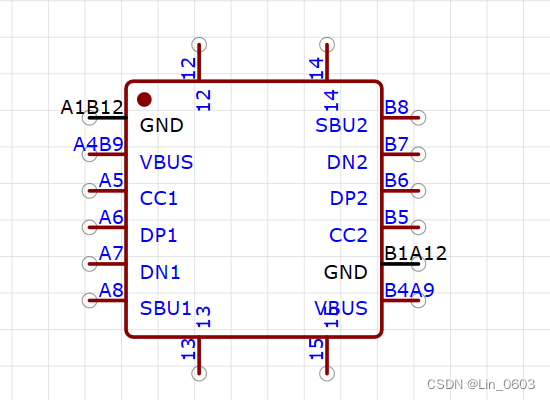

 将它复制到原理图中

以上就是绘制原理图的两种方法
