按键控制LED（硬件电路分析+代码）

一、介绍



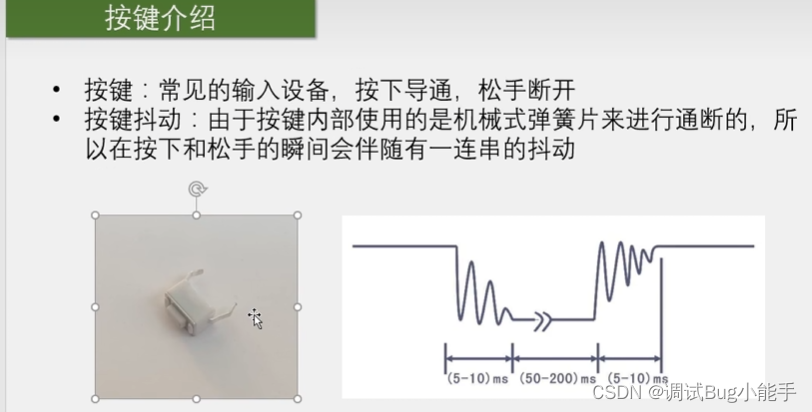

按键抖动-->硬件消抖 or 软件消抖（加延时函数）

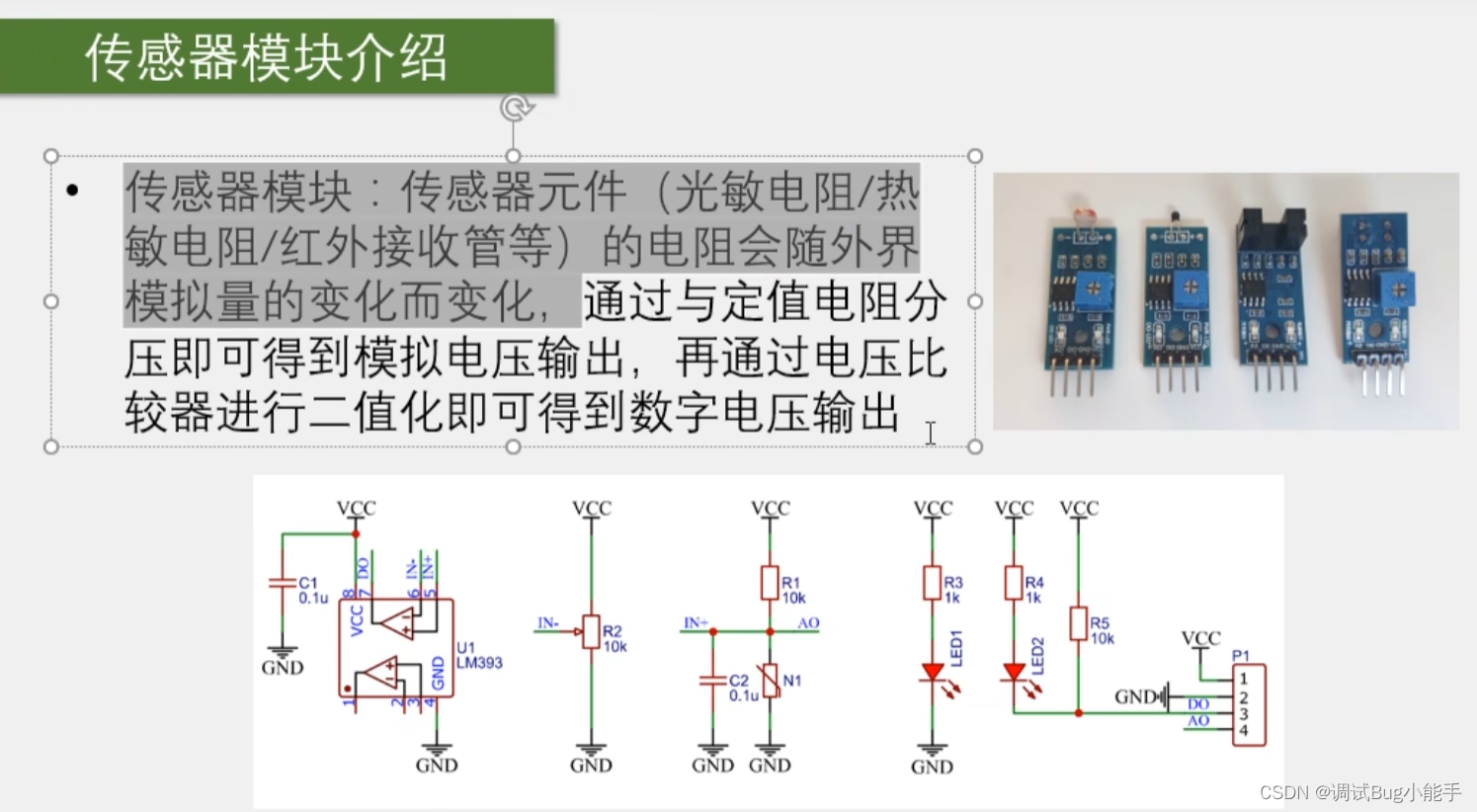

第三个图 C2是滤波电容 N1是可变电阻 R1是与N1分压的定值电阻。

当N1阻值变小时，下拉作用就会增强，中间的AO端的电压就会拉低；反之，下拉弱，电压被R1拉高（上下拉电阻可以用杆--弹簧模型分析） 注：强下拉 弱下拉区别在于下拉电阻阻值大小

二值化输出是通过LM293（电压比较器(运算放大器，51单片机AD/DA有讲到)芯片）完成的 （见最左图) 当同相输入端的电压大于反相输入端的电压，输出瞬间升为最大值VCC；小于则降为最小值VDD

第二个图是电位器   IN-（反相输入接口） IN-与IN+比较输出DO到P1_3

第四个图 最左边的LED是电源指示灯 其又是DO输出指示灯（低亮高灭）

1.1按键接入方式（最好是下接接法）
