DHCP的全局配置+运用子接口

实验拓扑：

实验目的：

利用路由器实现DHCP功能，给三台pc分配不同网段的地址

思路：

1.首先基于拓扑完成连线。

2.从下往上原则，先在交换机上针对不同PC分配不同的VLAN，配置如下：

[LSW1]vlan 2
[LSW1]vlan 3
[LSW1]vlan 4

[LSW1]interface Ethernet0/0/2
[LSW1-Ethernet0/0/2]port link-type access
[LSW1-Ethernet0/0/2]port default vlan 2

[LSW1-Ethernet0/0/2]interface Ethernet0/0/3
[LSW1-Ethernet0/0/3]port link-type access
[LSW1-Ethernet0/0/3]port default vlan 3

[LSW1-Ethernet0/0/3]interface Ethernet0/0/4
[LSW1-Ethernet0/0/4]port link-type access
[LSW1-Ethernet0/0/4]port default vlan 4


3.为了确保数据能够在多个VLAN间传递需要在交换机连接路由器的端口上开启trunk功能。

[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type trunk
[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all

4.在路由器的g0/0/1接口上配置子接口，创建三个地址（代表网关），方便分配给三台PC。配置如下：

[AR1-GigabitEthernet0/0/1.2]dot1q termination vid 2
[AR1-GigabitEthernet0/0/1.2]ip address 192.168.1.1 24
[AR1-GigabitEthernet0/0/1.2]arp broadcast enable
[AR1-GigabitEthernet0/0/1.2]dhcp select global

[AR1-GigabitEthernet0/0/1.3] dot1q termination vid 3
[AR1-GigabitEthernet0/0/1.3] ip address 172.168.1.1 255.255.255.0
[AR1-GigabitEthernet0/0/1.3] arp broadcast enable
[AR1-GigabitEthernet0/0/1.3] dhcp select global

[AR1-GigabitEthernet0/0/1.4] dot1q termination vid 4
[AR1-GigabitEthernet0/0/1.4] ip address 100.1.1.1 255.255.255.0
[AR1-GigabitEthernet0/0/1.4] arp broadcast enable
[AR1-GigabitEthernet0/0/1.4] dhcp select global

5.配置DHCP地址池（网关，地址范围，DNS，租借时间）

[AR1]DHCP enable

[AR1]ip pool VLAN2

[AR1]ip pool VLAN2[AR1-ip-pool-VLAN2] gateway-list 192.168.1.1
[AR1-ip-pool-VLAN2] network 192.168.1.0 mask 255.255.255.0
 [AR1-ip-pool-VLAN2]lease day 8 hour 0 minute 0
[AR1-ip-pool-VLAN2] dns-list 1.1.1.1

[AR1]ip pool VLAN3

[AR1]ip-pool VLAN2] gateway-list 172.168.1.1
[AR1-ip-pool-VLAN2] network 172.168.1.0 mask 255.255.255.0
[AR1-ip-pool-VLAN2]lease day 8 hour 0 minute 0
[AR1-ip-pool-VLAN2] dns-list 1.1.1.1

[AR1]ip pool VLAN4

[AR1]ip-pool VLAN2] gateway-list 100.1.1.1
[AR1-ip-pool-VLAN2] network 100.1.1.0 mask 255.255.255.0
[AR1-ip-pool-VLAN2]lease day 8 hour 0 minute 0
[AR1-ip-pool-VLAN2] dns-list 1.1.1.1

6.验证：

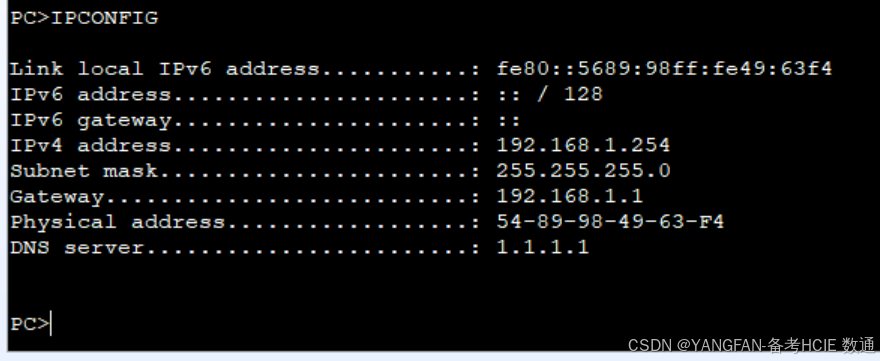

获取成功

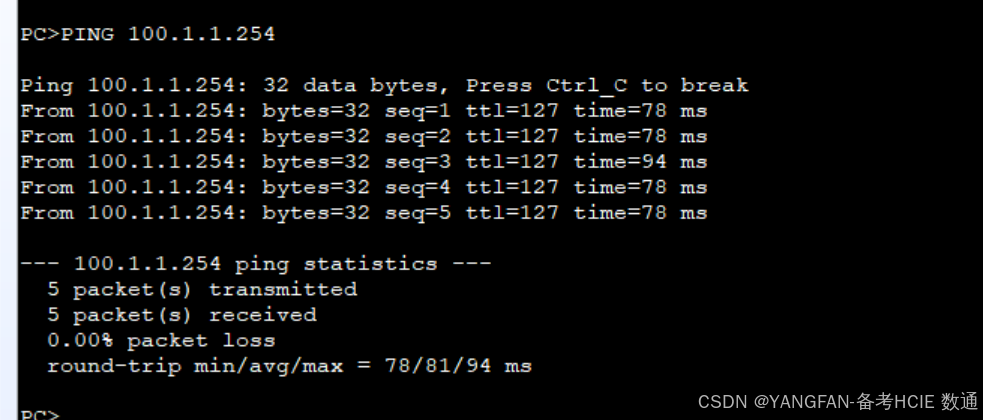

使用PC1pingPC3：

不同地址的不同VLAN也可以通信
