PDS的安装及MES50HP硬件资源速览

SZTU-桦林子

        本系列文章旨在记录与分享基于紫光同创系列板卡的使用经验。

---

一、Windows下的PDS的安装以及license的申请

• 注意:PDS仅支持Windows7、10、11和CentOS-x64，暂不支持其他Linux发行版-非x64架构。
• 官方安装教程：【紫光同创国产FPGA教程】——PDS安装教程_紫光同创pds软件-优快云博客
• 不过官方教程没有说如何申请license，本文会有补充。

1、软件安装

ps:如果是打比赛的话一般比赛官网或对应赛道的官方联系群会提供安装包，如果没有的话就要去紫光官网下载，这会比较麻烦，因为下载安装包需要登录紫光官网账户，而注册需要有企业/教育邮箱并人工审核。

        安装包的下载链接：紫光同创-PDS软件-软件下载

        下载需要注册账户，职位填学生，公司和官网填自己学校的就行，邮箱需要企业/教育邮箱，教育邮箱咨询自己学校官网了解。

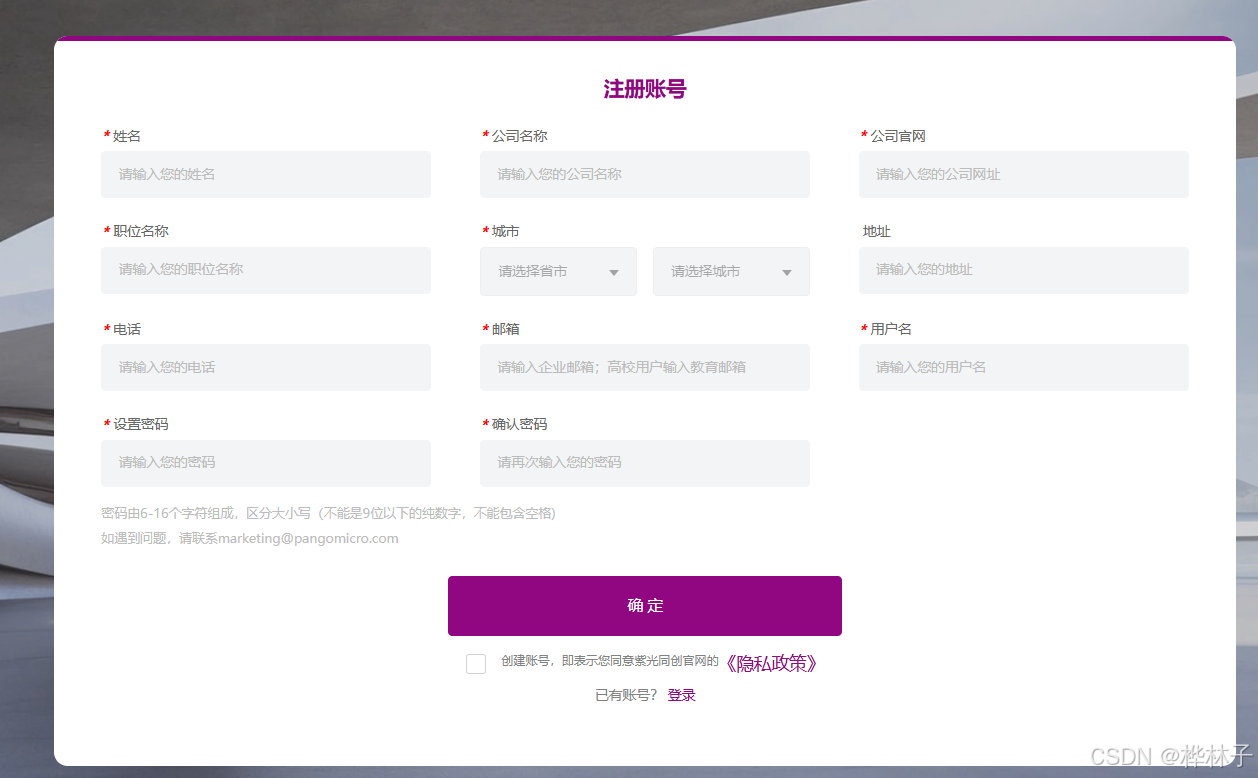

图1、邮箱需要为企业或教育邮箱

        登录后挑选对应自己电脑系统的最新版下载就好，还有，操作系统只说了windows7-64，但win10和11也是支持的（文件名中的SP对应版本，Patch代表补丁，这些字段反映了版本信息，建议下载最新版，低版本可能存在某些功能不支持的情况。）

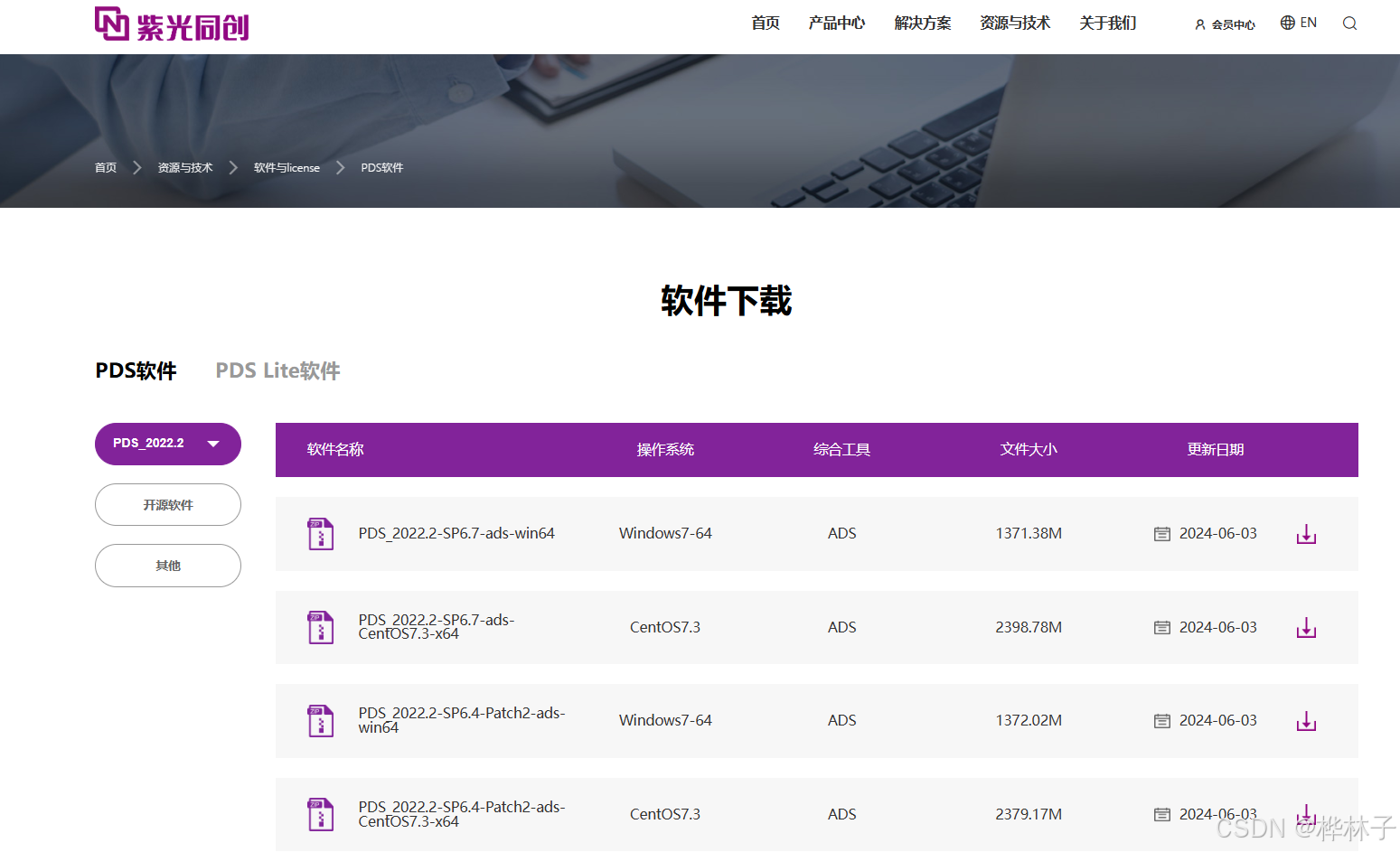

图2、如当前最新版为PDS_2022.2-SP6.7-ads-win64

        下载好安装包后按上文链接的官方安装教程安装即可。

2、license（软件许可证）申请

申请渠道：

1. 联系微信客服：17665247134（推荐，要工作日联系，放假就没人，一两天能申请下来）
2. 官网申请：划到页面底部-申请License

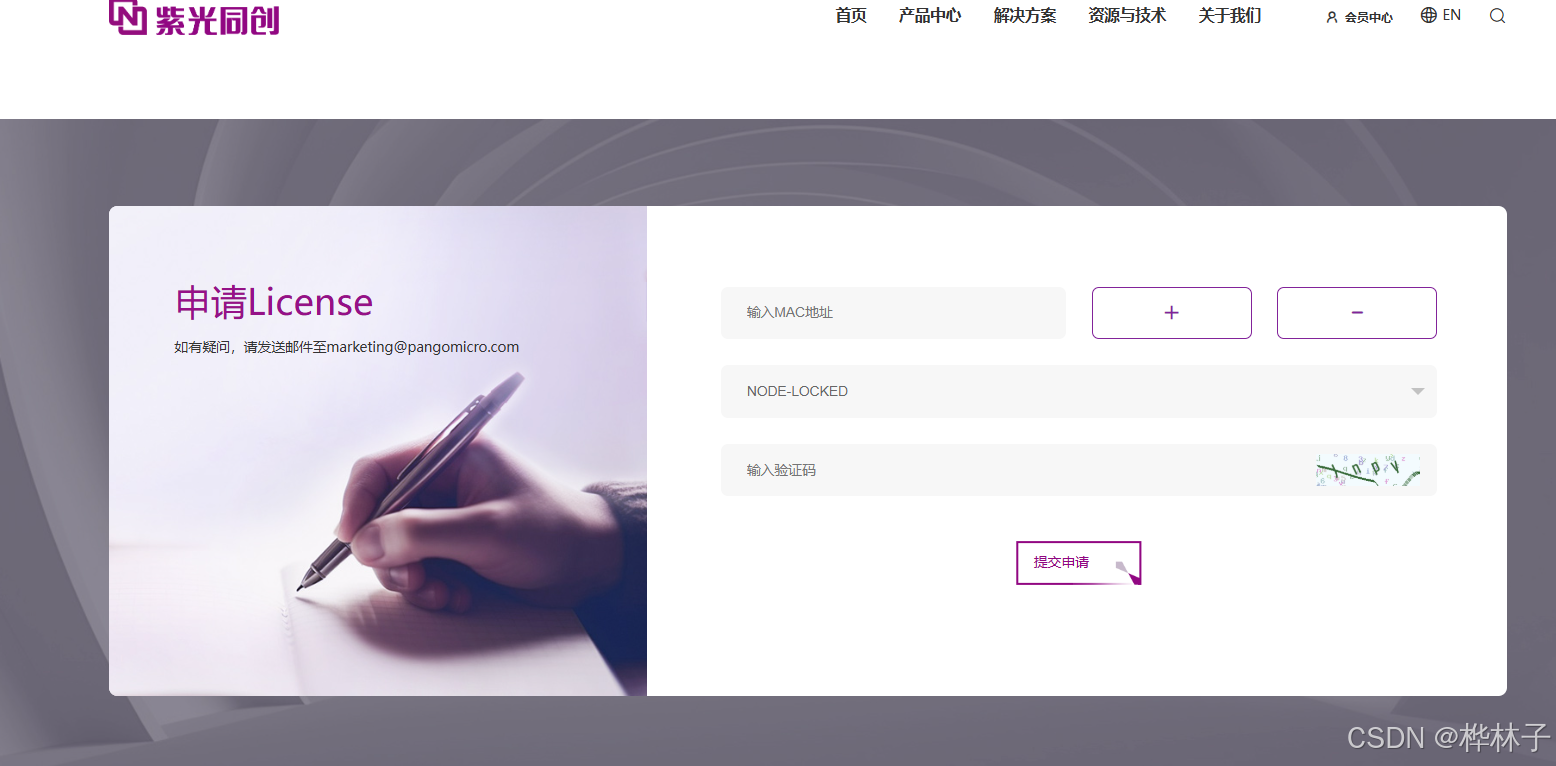

图3、申请页面

        紫光同创会根据MAC（媒体访问地址）来发放NODE-LOCKED类型的许可证，因为一般一台电脑只有一个对应的MAC地址，所以license（软件许可证）是不通用的。

        申请完license继续按照上文链接的官方安装教程剩余步骤进行即可。

---

二、PDS软件使用方法

• 【紫光同创国产FPGA教程】——PDS快速使用手册教程_pango design suite-优快云博客
• 视频教程：1、PDS软件基本使用流程_哔哩哔哩_bilibili
• 我们使用的硬件如下填写：

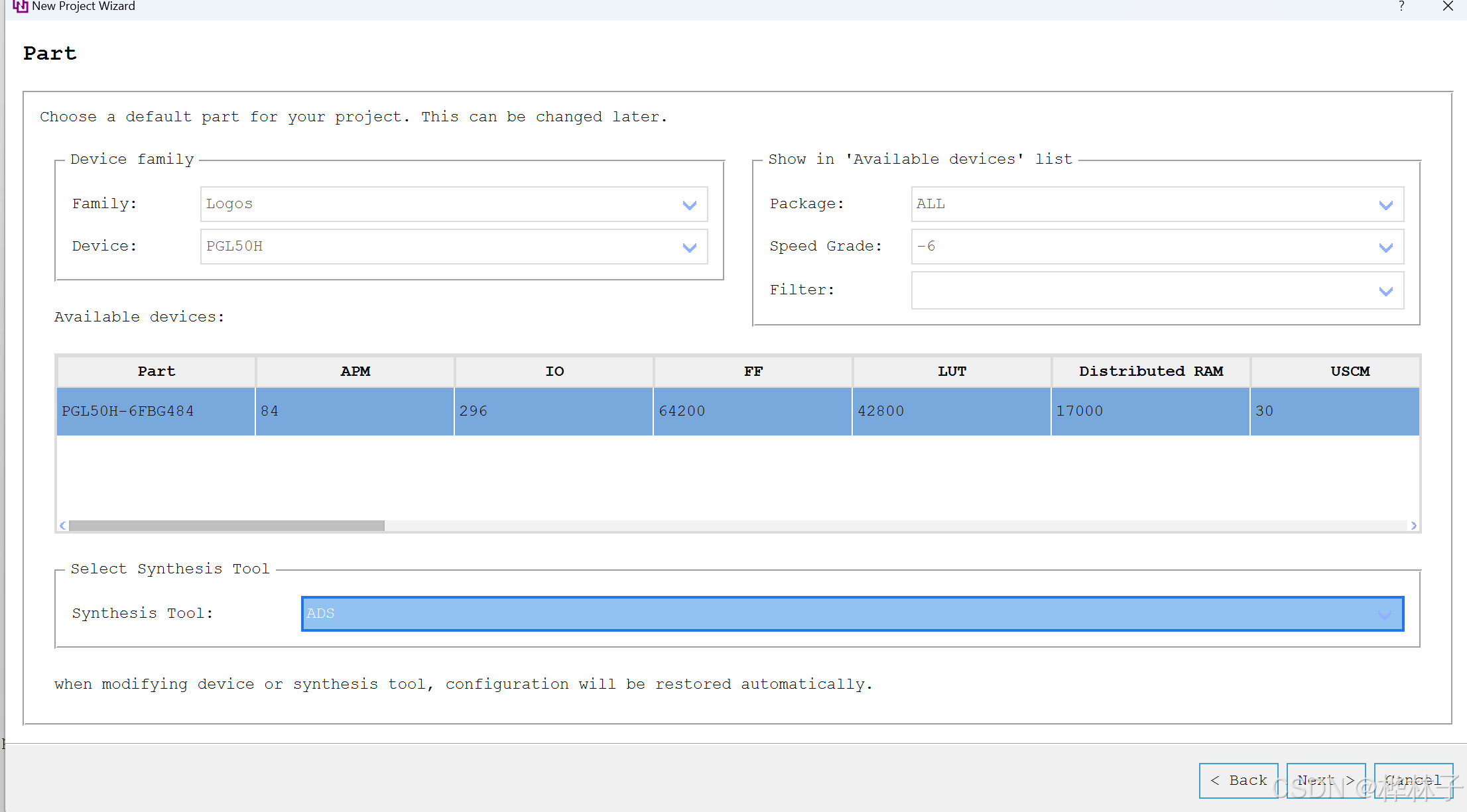

图4、根据自己的开发板填写信息

---

三、硬件资源速览

1、整体框图

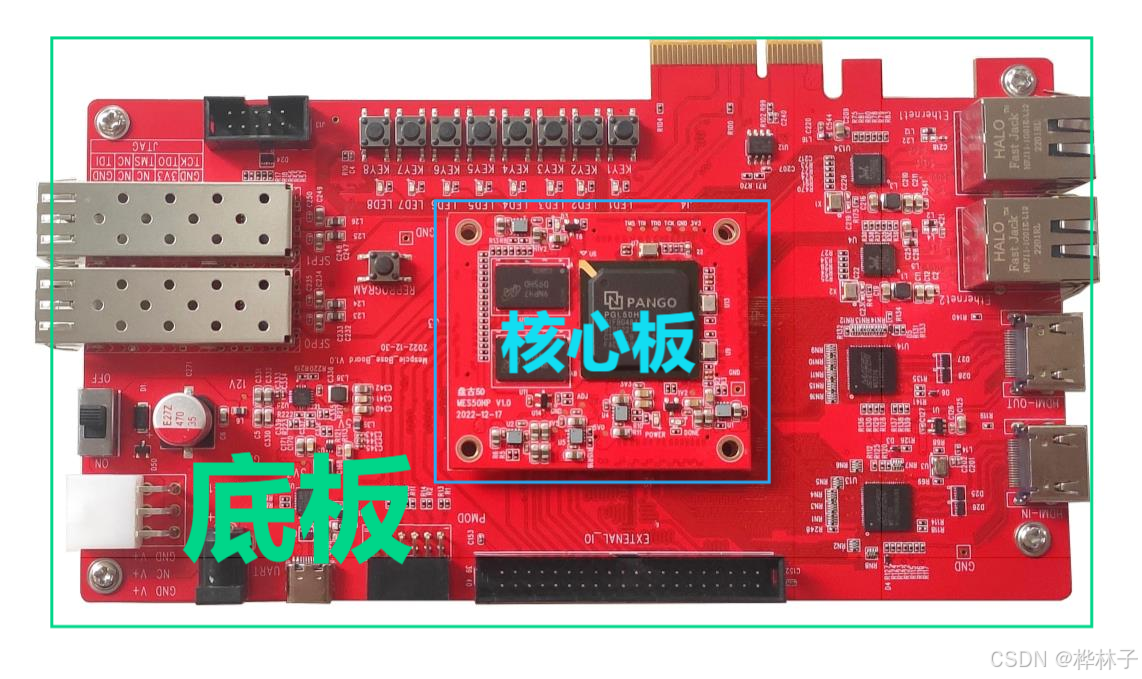

图5、整体图

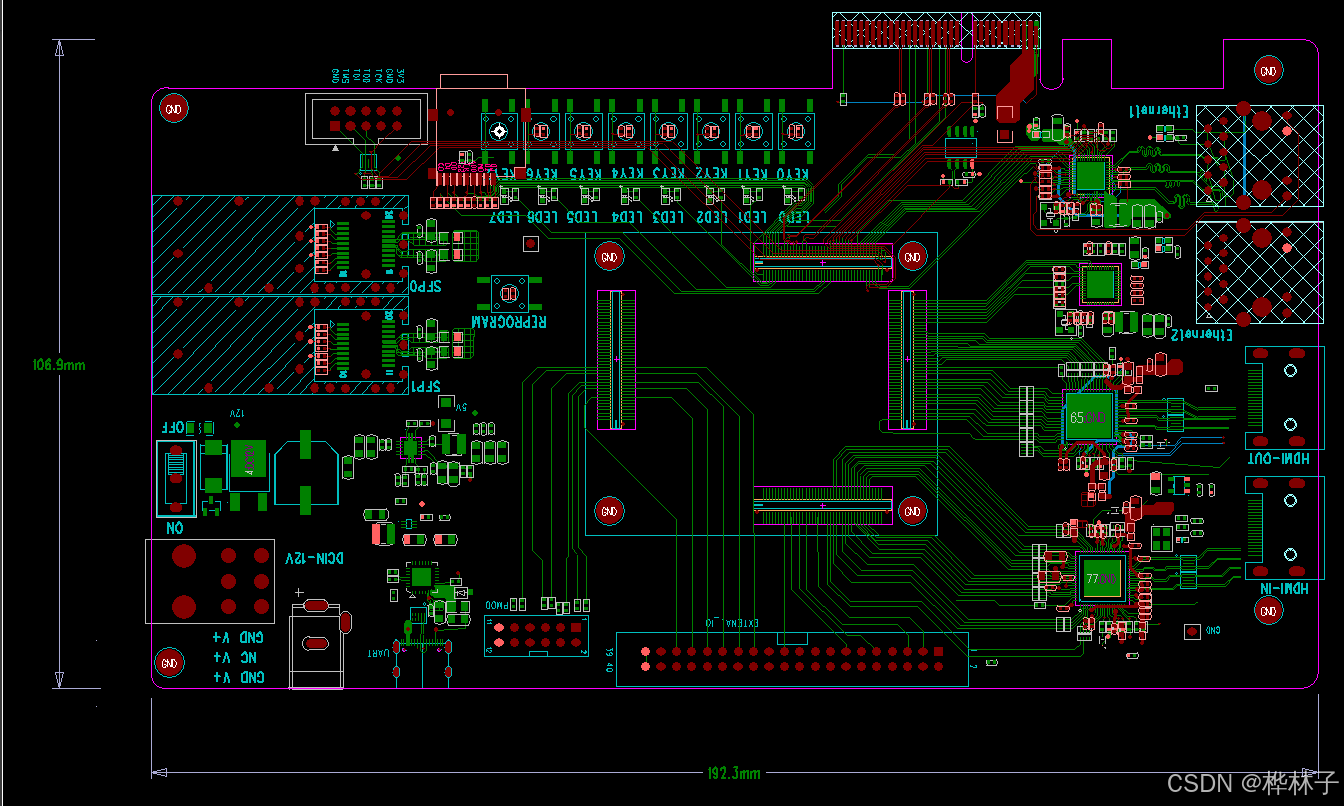

图6、结构图

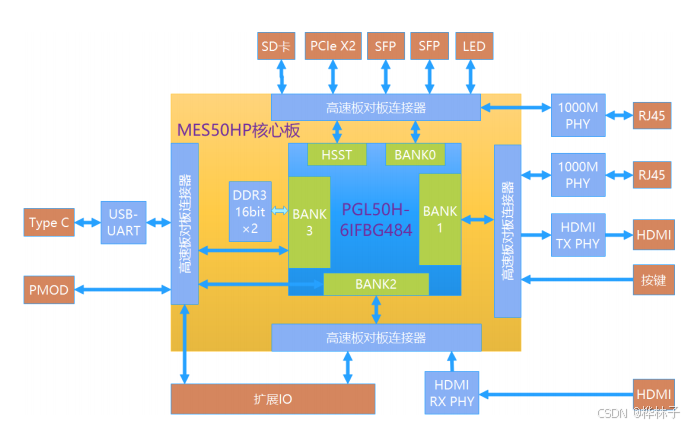

图7、开发系统功能框图

                看图7可以看到扩展板卡的硬件资源，有时一些硬件资源是用不上甚至占用核心板引脚资源的，结合原理图可以绘制自己的PCB。

2、常用模块引脚分配图

        以下图摘自官方手册

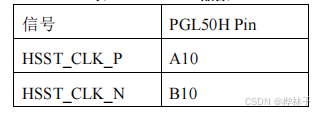

图8、125MHz差分晶振（时钟信号）

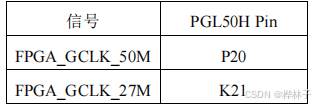

图9、50MHz/27MHz单端有源晶振（时钟信号）

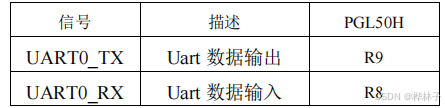

图10、UART引脚

未完待续
