BGP报文类型
BGP的5种报文类型
1-Open：用于协商参数、建立邻居，TCP三次握手正常建立之后，才会发送Open报文。
2-Update：用于更新传递路由信息。
3-Notification：报告错误信息，用于断开邻居关系。
4-Keepalive：定期发送，用于维持BGP邻居关系，Keepalive报文格式中只包含报文头，没有附加其他任何字段。
5-Route-Refresh：路由刷新报文，让对方主动给我发送最新的，我所需要的路由信息。
| 报文名称 | 作用 | 发送时刻 |
| Open | 协商BGP对等体参数，建立对等体关系 | BGP TCP连接建立成功之后 |
| Update | 发送BGP路由更新 | BGP对等体关系建立之后有路由需要发送或路由变化时向对等体发送Update报文 |
| Notification | 报告错误信息，中止对等体关系 | 当BGP在运行中发现错误时，发送Notification报文将错误通告给BGP对等体 |
| Keepalive | 标志对等体建立，维持BGP对等体关系 | BGP路由器收到对端发送的Keepalive报文，将对等体状态置为已建立，同时后续定期发送keepalive报文用于保持连接 |
| Route-refresh | 用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新能力的BGP设备会发送和响应此报文 | 当路由策略发生变化时，触发请求对等体重新通告路由 |
不同的报文类型拥有相同的头部
BGP的头部报文

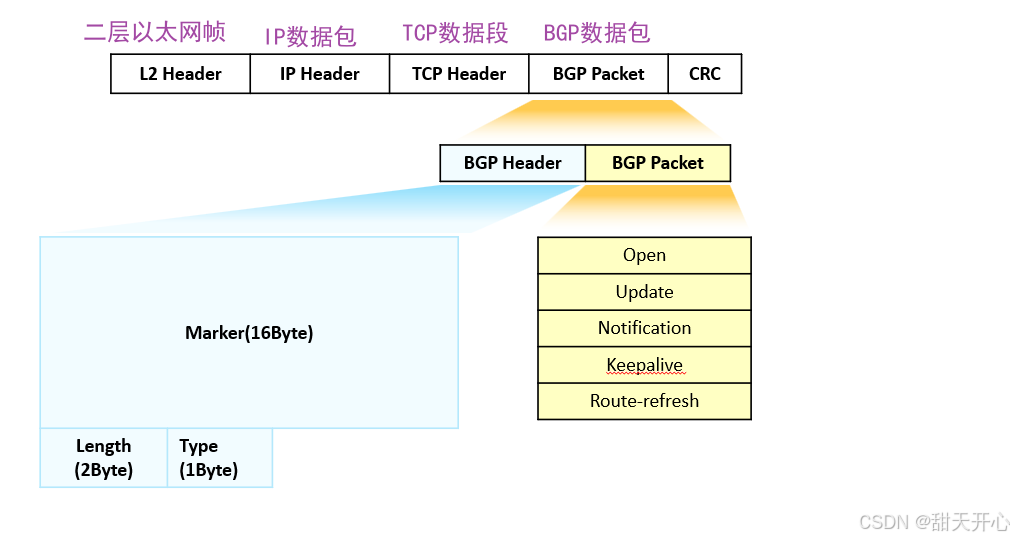

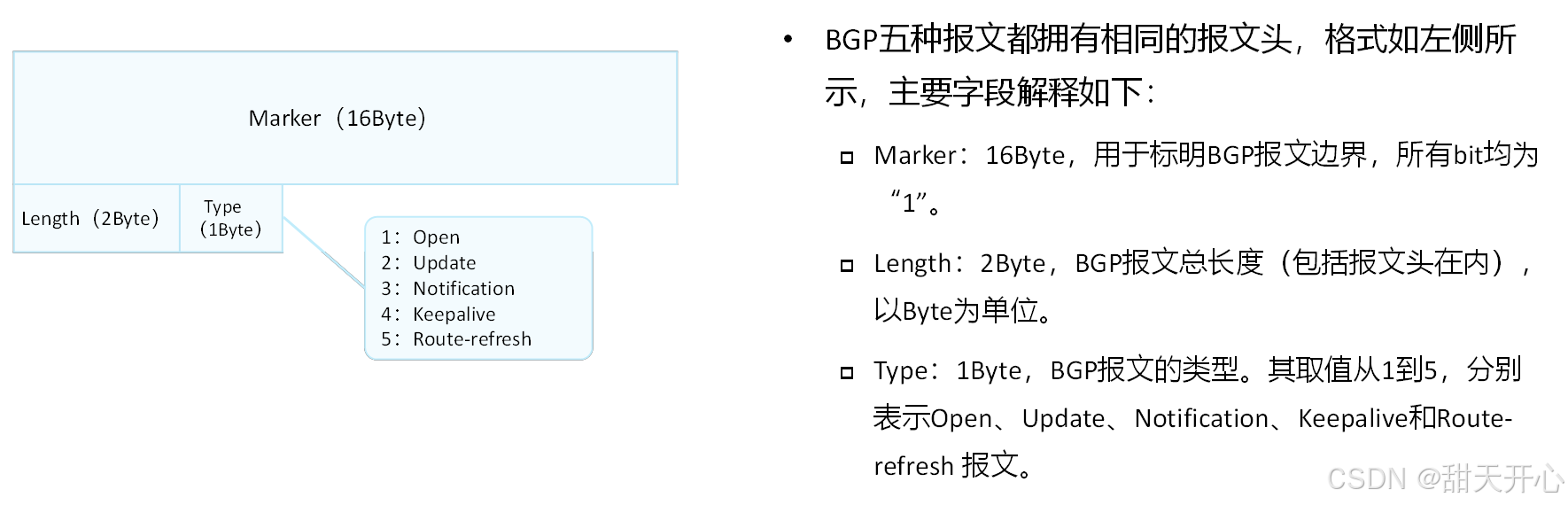

BGP这几种报文具有相同的报文头格式。如图1所示。
图1 报文头格式
| 字段名 | 长度 | 含义 |
| Marker | 16字节 | 用于检查BGP对等体的同步信息是否完整，以及用于BGP验证的计算。不使用验证时所有比特均为1（十六进制则全“FF”）。 |
| Length | 2个字节（无符号位） | BGP消息总长度（包括报文头在内），以字节为单位。长度范围是19～4096。 |
| Type | 1个字节（无符号位） | BGP消息的类型。Type有如下几个可选值，表示BGP报文头后面所接的几类报文。
|
表1 BGP报文头格式字段解释
BGP基于TCP，在BGP建立邻居关系之前，需要现建立TCP的连接
建立BGP邻居关系的两台设备，都会主动发送TCP的连接，先发起的TCP连接会被中断，后发起的TCP连接有效
BGP报文：

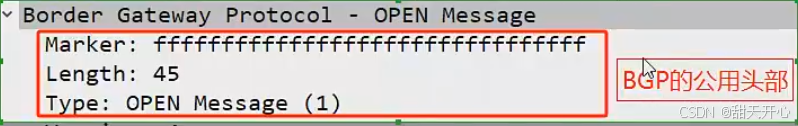

1.BGP header：每一类BGP报文都会携带的头部
2.BGP type：

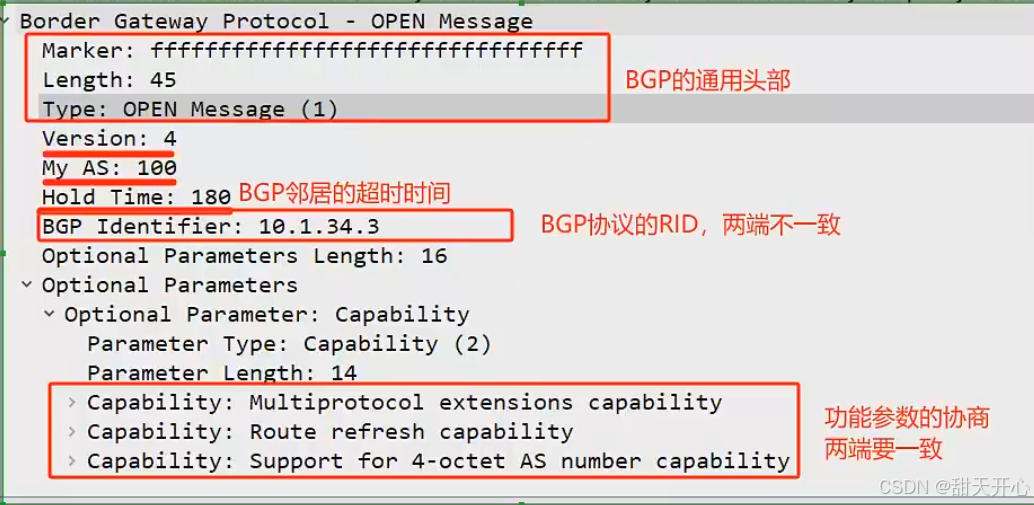

1.open： 用于建立BGP的邻居关系 （类似于OSPF的hello报文）
需要有哪些参数的协商？

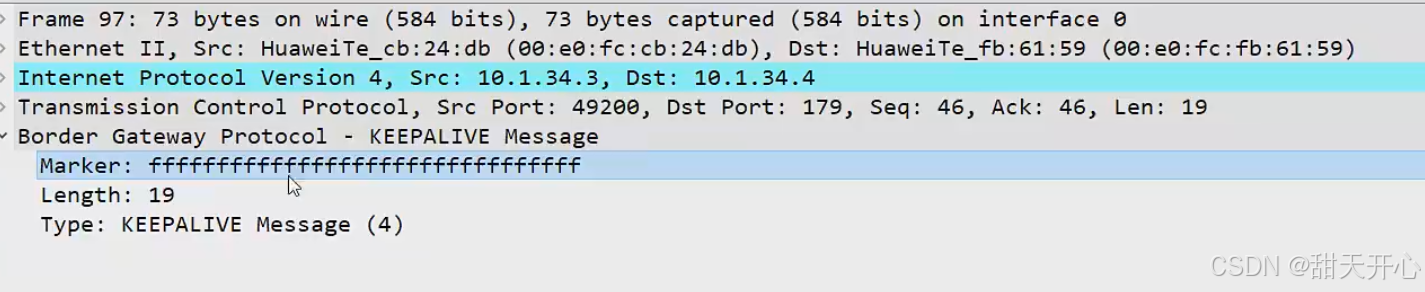

2.keepalive：用于维护BGP的邻居关系
不携带任何信息参数，只用于邻居保活， 周期60s默认发送，180s超时 说人话：只用来确定邻居你还在不在

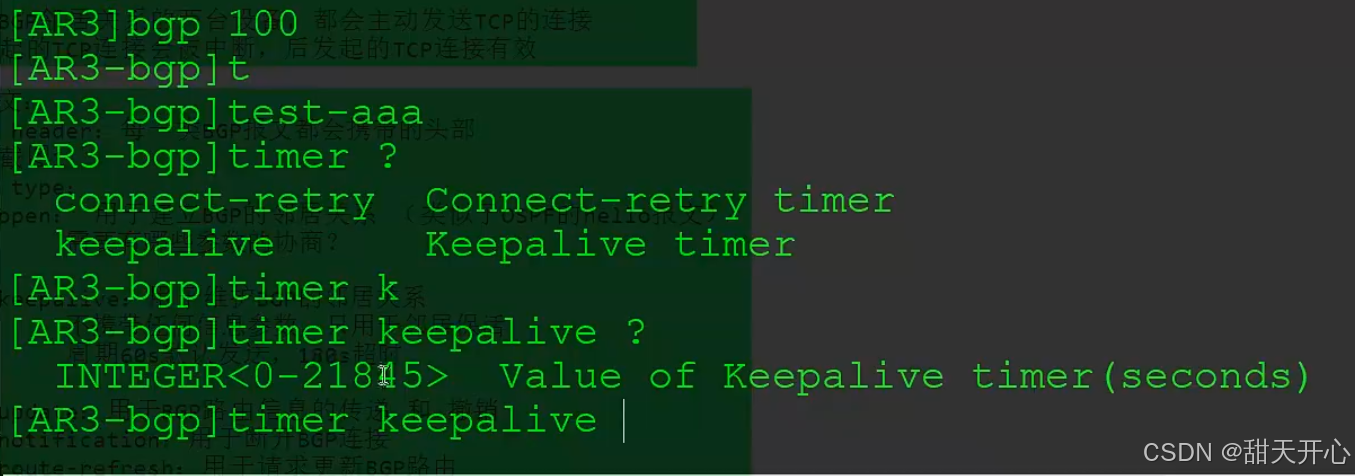

[AR3-bgp]timer keepalive <0-21845> 改变周期通告的时间
[AR3-bgp]timer keepalive 10 hold <0, 3-65535> 配置保活时间

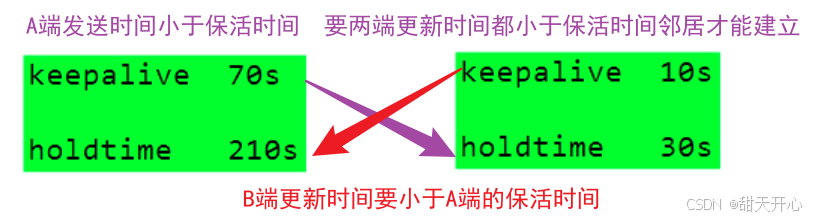

保活时间（hold）一定要大于改变的周期通告时间（keeoalive）一定是（keeoalive）的时间三倍网上 设置70s的keeoalive就一定要设置210以上的hold

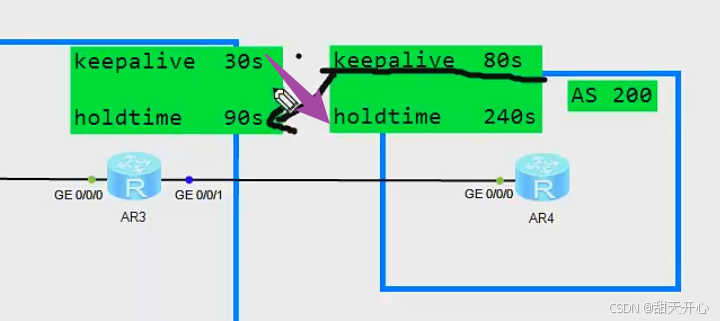

keepalive和holdtime时间两端可以不一致（要满足本端的keepalive时间在对端的holdtime 时间内）
两端最终会协商为小的值
keepalive时间一定是要在你保活时间内的，只要能满足这个条件邻居就能建立，建立如果keepalive，holdtime不一致后两端最终会协商为小的值

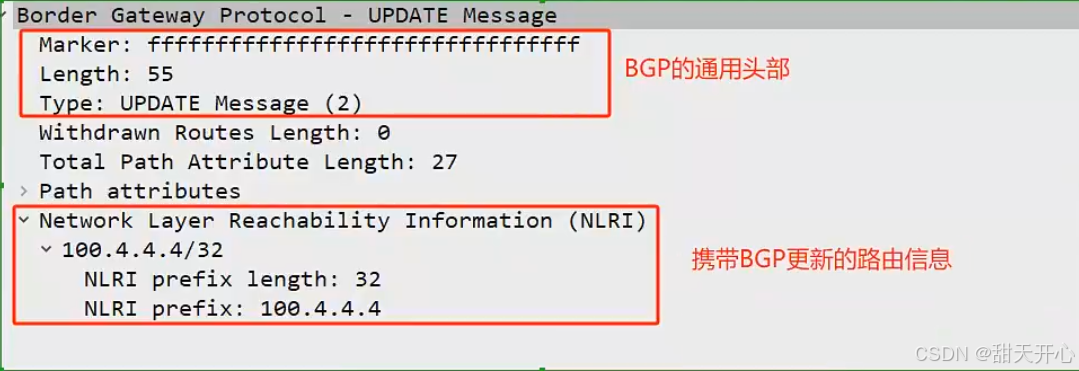

3.update：用于BGP路由信息的传递 和 撤销
只有当设备发送路由或撤销路由时，才会发送
收到了对端的route-refresh报文，也会通告updata

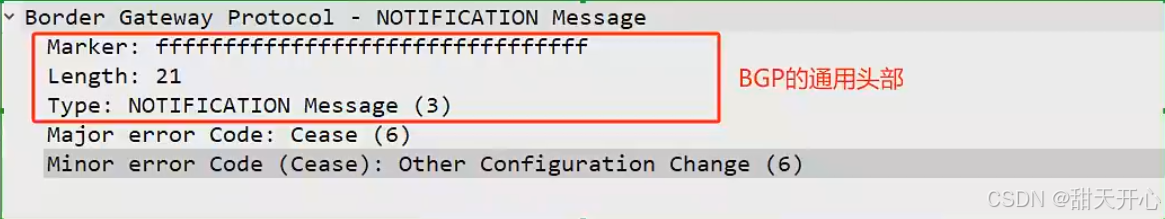

4.notification：用于断开BGP连接
例如：管理员手工删除BGP邻居后，会通告notification报文，通知对端断开BGP邻接（TCP连接）

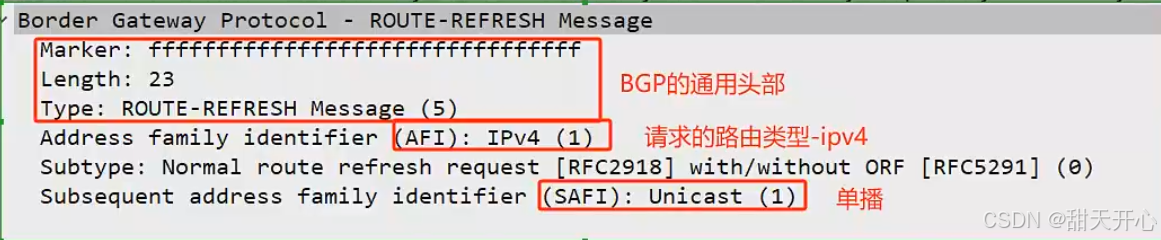

5.route-refresh：用于请求更新BGP路由
<AR3>refresh bgp all import 向对端发送route-refresh报文请求路由信息 我问你要
<AR3>refresh bgp all export 向对端主动发送updata报文 我发给你
发送时可以指定地址族 如：IPV4 IPV6 VPNV4等等
1字节=8bit

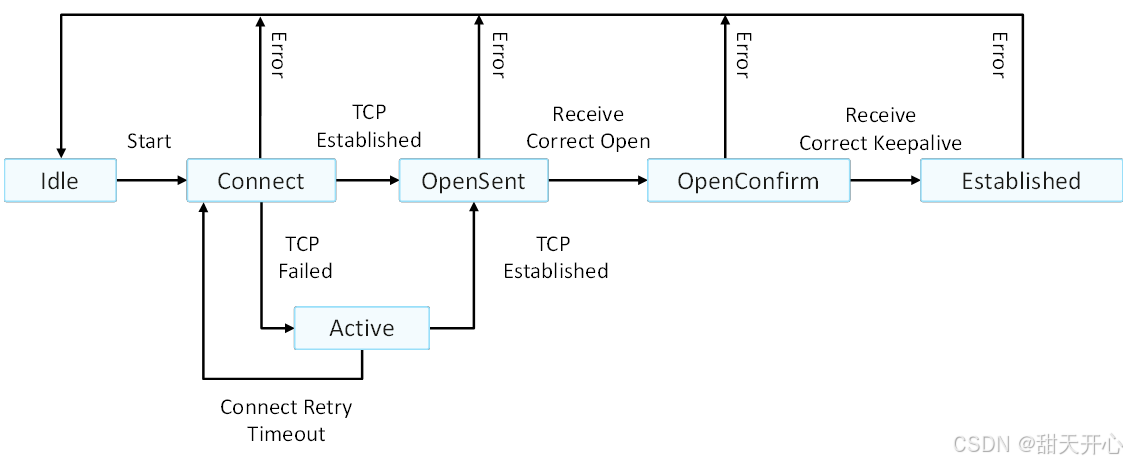

BGP的状态机：
1.idle：初始化状态，等待初始事件的发生 peer敲下之后就转换成下一个状态
2.connect：TCP连接状态
1.不存在TCP连接的设备，退回初始状态
2.存在TCP连接，但是TCP连接超时或TCP连接被中断 ：说人话：你一直在发TCP的连接但是没有人给你回
1.进入到active状态，继续尝试TCP连接，并启动连接定时器（32-37s）
1.如果连接定时器超时，则退回connect
2.在连接定时器内，TCP正常连接，发送open报文，进入下一个opensent状态
3.存在TCP连接，且连接正常，发送open报文，进入下一个opensent状态
3.opensent：等待对方发送的open报文，进行open报文参数的协商
1.如果没有收到对方的open报文，发送notification报文退回idle状态
2.如果收到了open报文，但报文内的参数协商存在问题，发送notification报文退回idle状态
3.如果收到了open报文，且报文内的参数协商不存在问题，回发送keepalive报文，进入openconfirm状态
4.openconfirm：等待对方发送的keepalive报文
1.如果没有收到keepalive报文，则发送notification报文退回idle状态
2.如果收到了keepalive报文，进入到established状态 BGP邻居关系正常建立
5.established：BGP的邻居的最终状态
如果存在错误，会发送notification报文退回idle状态
可以通过update报文更新路由、撤销路由信息
可以通过route-refresh报文，请求路由信息
***任何状态下，如果收到了notification报文，则退回到idle状态
BGP路由的生成
1.通过network方式通告的
[AR4-bgp]network 100.4.4.4 32
被通告的路由信息，一定是设备已经存在的路由，说人话就是在路由表里面有的
2.通过import方式引入的
[AR4-bgp]import-route static
协议存在的路由，可以被引入的方式执行引入，被引入的路由不需要不一定在路由表中最优先
3.通过BGP邻居学习的
可以接收IBGP、EBGP邻居发布的路由
4.通过聚合的方式产生路由
[AR4-bgp]summary automatic 自动汇总，bgp分为自动和手动两种

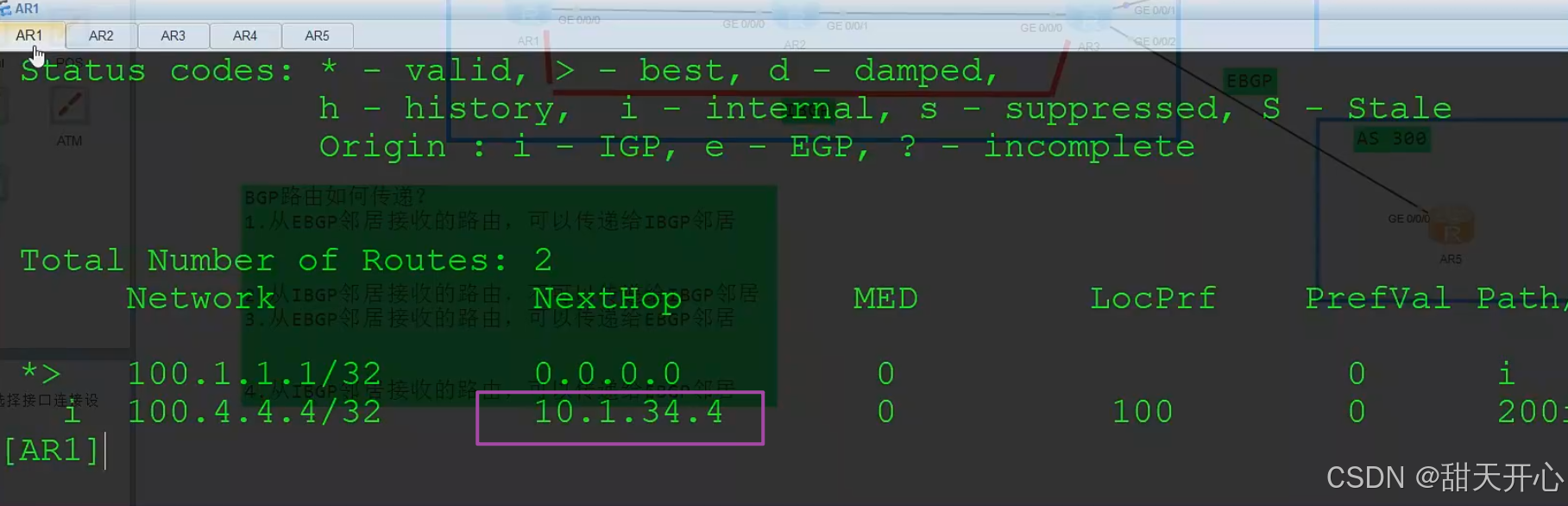

[AR4]dis bgp routing-table 查看BGP协议生成的路由表
1.如果路由的下一跳为0.0.0.0 ，则表示该路由是自身设备发布的 就是自己做的自己发布的自己去自己
2.如果路由的下一跳为127.0.0.1，则表示该路由时设备聚合发布的
BGP路由如何传递？

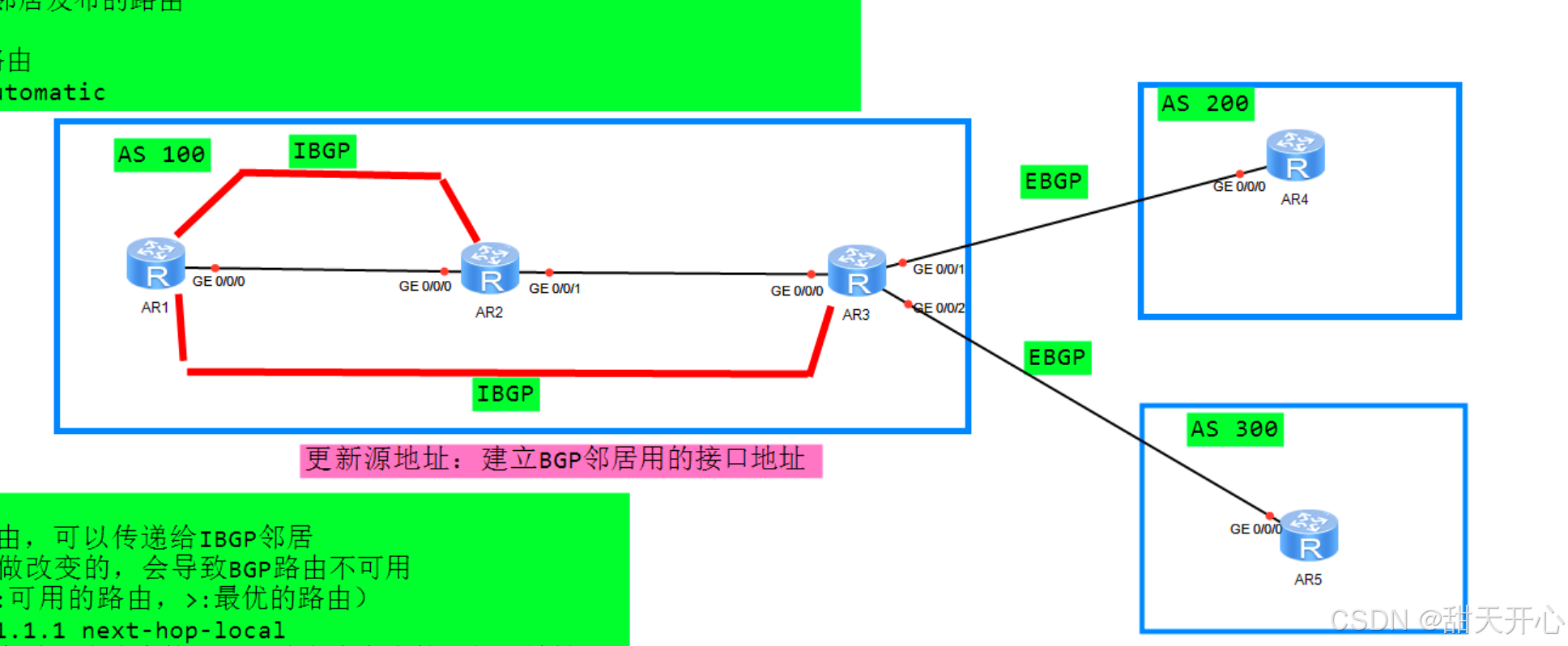

BGP路由如何传递？ AR3视角
1.从EBGP邻居接收的路由，可以传递给IBGP邻居
路由的下一跳是不做改变的，会导致BGP路由不可用
路由不存在：* > 可用的路由：* 最优的路由： > i是ibgp邻居接收的
[AR3-bgp]peer 1.1.1.1 next-hop-local
向IBGP邻居传递路由时，将路由的下一跳改变为自身的更新源地址

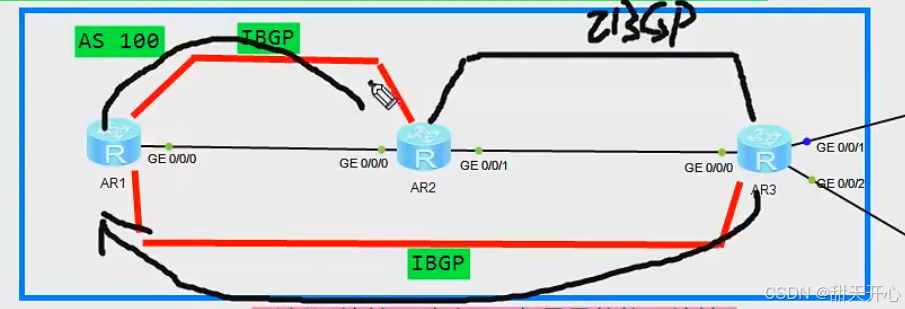

2.从IBGP邻居接收的路由，不可以传递给IBGP邻居
为了防止AS内BGP路由环路，设计的规则 （水平分割）
3.从EBGP邻居接收的路由，可以传递给EBGP邻居
路由的下一跳改变为邻居的更新源地址 说人话就是你邻居建立使用的地址
4.从IBGP邻居接收的路由，可以传递给EBGP邻居
*BGP设备自身发布的路由，可以传递给IBGP邻居、EBGP邻居
***BGP只传递最优的路由条目*** 你是最优的一定是可用的，你是可用的，不一定是最优的
BGP路由表

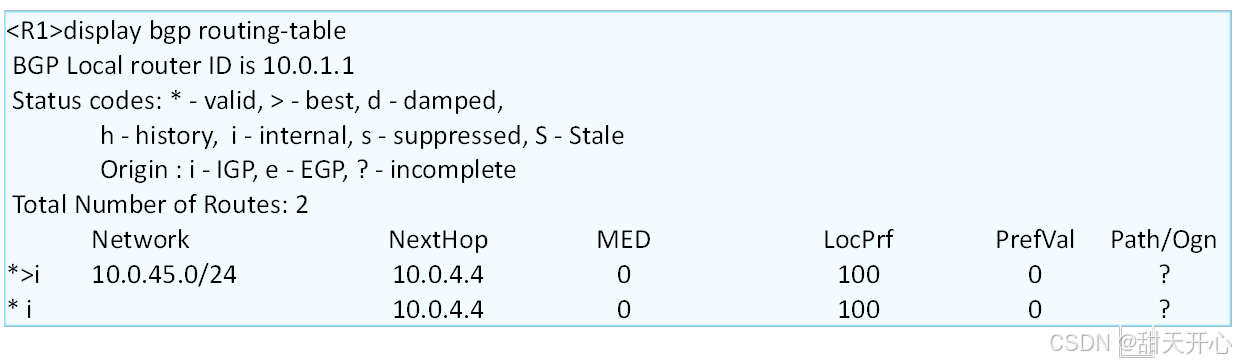

在设备上通过display bgp routing-table查看BGP路由表：
Network：路由的目的网络地址以及网络掩码
NextHop：下一跳地址

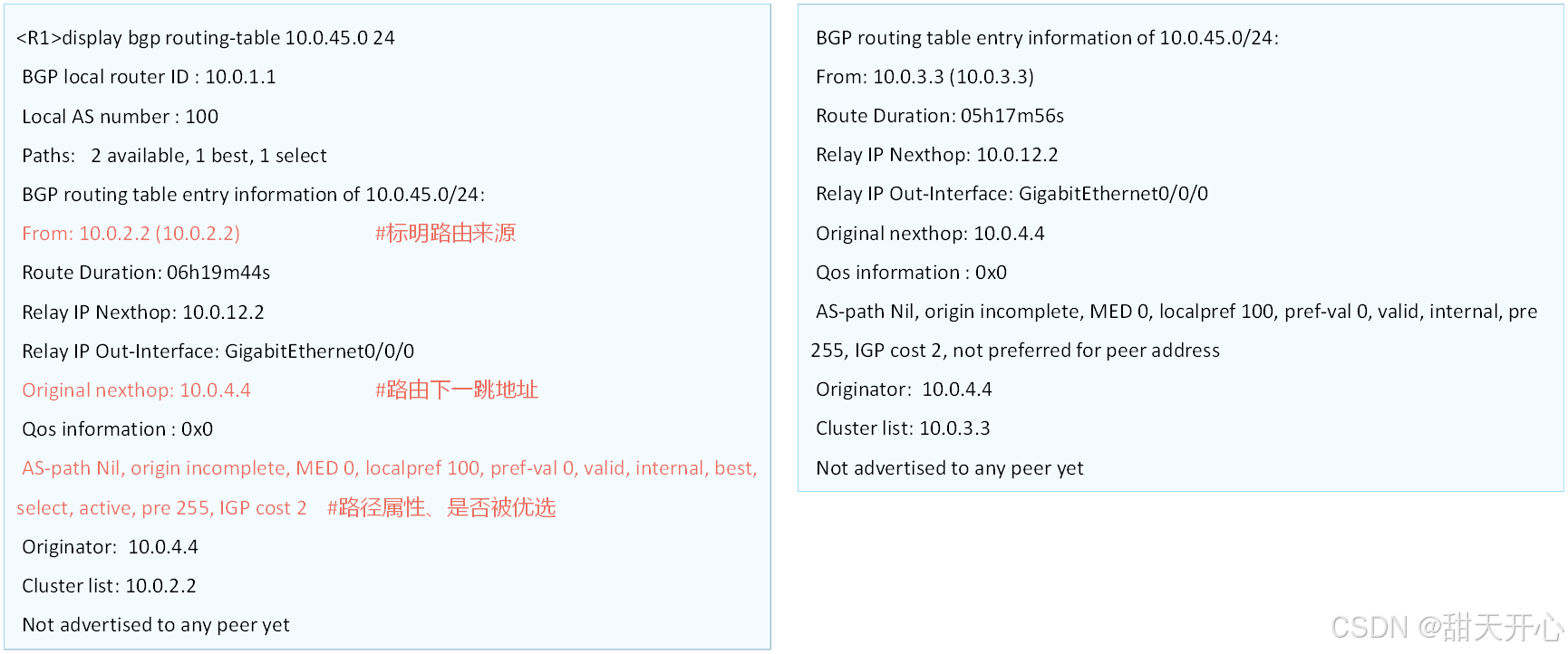

如果想要查看某条路由更加详细的信息，可以通过display bgp routing-table ipv4-address { mask | mask-length} 查看，该命令会将匹配的BGP路由信息详细展示。
