ISIS外部路由、开销风格、路由更新撤销

ISIS本质上不区分内外部路由，都是将路由信息当作叶子挂载在自身的LSP上

[AR4]ip route-static 100.4.4.4 32 NULL 0 引入外部路由

[AR4]isis

[AR4-isis-1]import-route static

ISIS的外部路由，在设备引入后，通过分片LSP进行携带

0000.0000.0001          .00                      -00                      *

system-id            伪节点标识符    分片标识符    自身产生标识

[AR4]dis isis lsdb

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0004.00-01* 0x00000001   0xa98c        1085          41      0/0/0

[AR4]dis isis lsdb 0000.0000.0004.00-01 verbose

LSPID                 Seq Num      Checksum      Holdtime      Length  ATT/P/OL

-------------------------------------------------------------------------------

0000.0000.0004.00-01* 0x00000001   0xa98c        1034          41      0/0/0

SOURCE       0000.0000.0004.00

 IP-External  100.4.4.4       255.255.255.255  COST: 64

分片位置置位就代表外部路由引入，无论引入多少条静态路由，都只会有一条LSP，LSP中包含所有静态路由

发出的报文中每个TLV里面可以携带21条静态路由

130：外部路由

128：内部路由

L1/2设备进行路由渗透时，会把内部、外部路由信息都当作叶子节点挂载在L1的LSP上

ISIS设备在引入外部路由时，要根据设备的级别来执行引入，即外部路由默认的引入级别为L2

L1/2设备在执行外部路由引入时，必须是L1-2的引入，因为单一的级别不支持路由渗透的操作

*** ISIS外部路由的引入，根据设备的级别 指定引入路由时的级别 ***              L1设备引入L1 L2设备引入L2 L1/2引入L1/2

[AR1-isis-1]import-route static 1 level-1 引入改级别法

ISIS的路由更新、撤销：

1.内部路由：都是更新式的路由更新 和 更新式的路由撤销

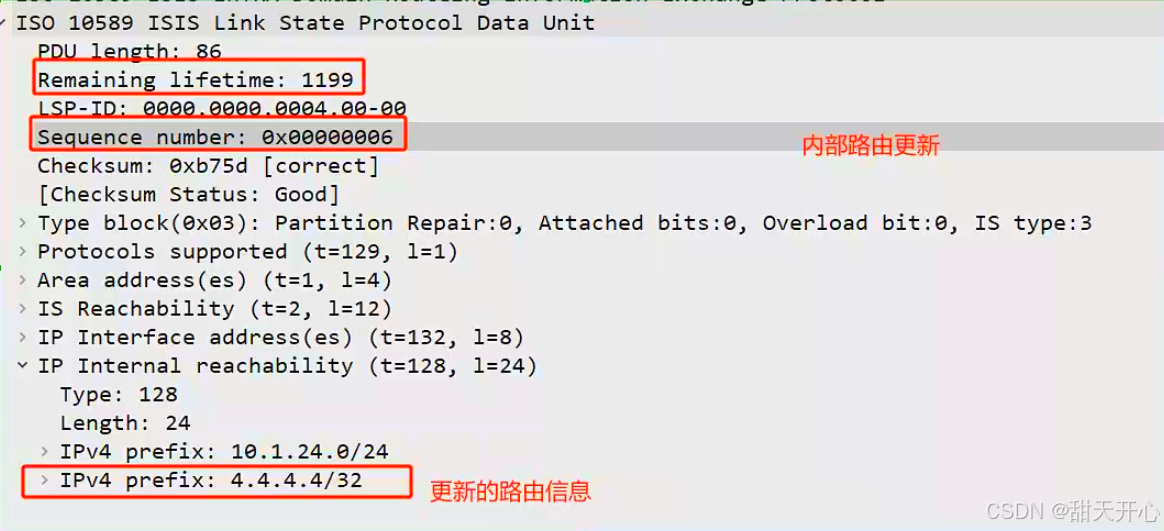

   更新：1200s ，seq 是顺序排列的值 携带需要更新的信息

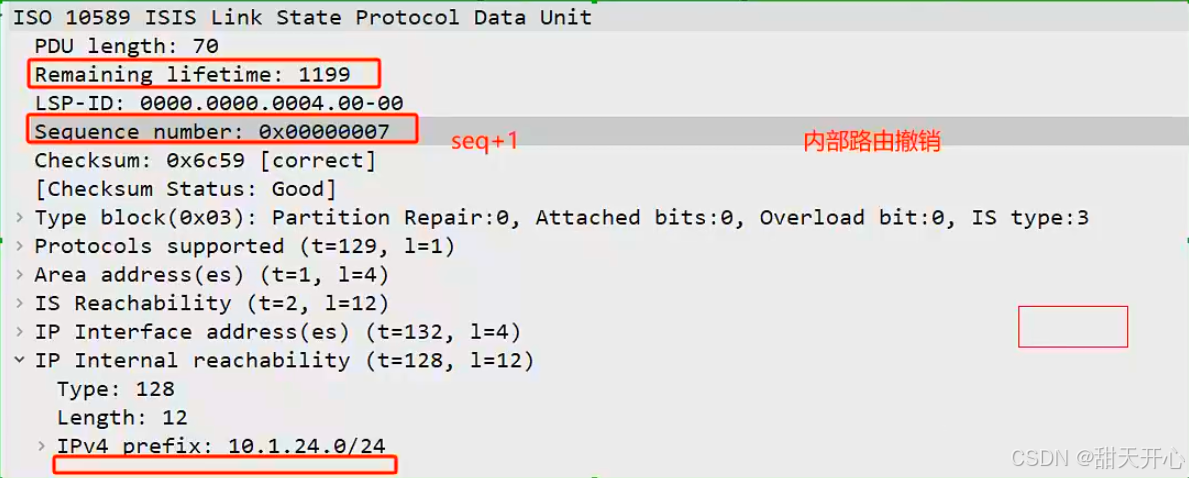

撤销：1200s ，seq 是更新的seq+1  不携带需要撤销的信息

2.外部路由： 存在更新式更新、撤销 也存在时间老化的撤销

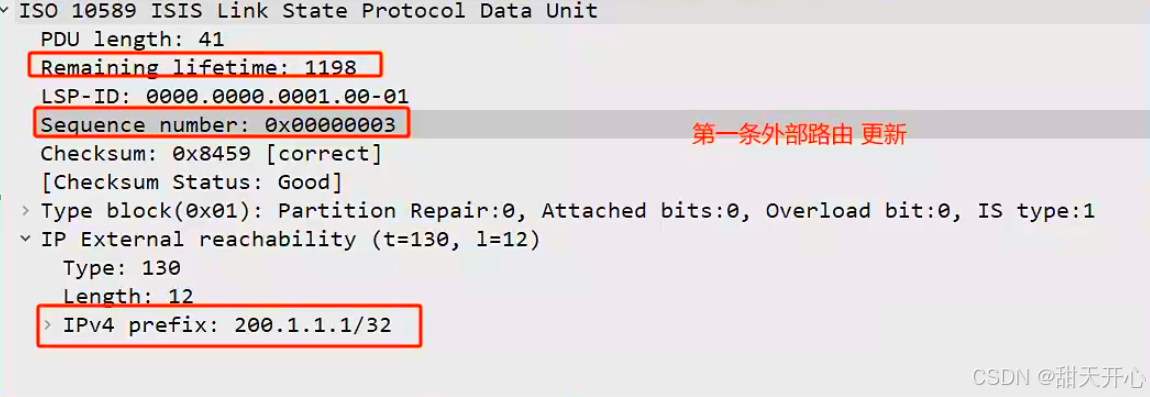

   更新：第一条外部路由引入，时间1200s，seq是顺序排列的值，携带更新的信息

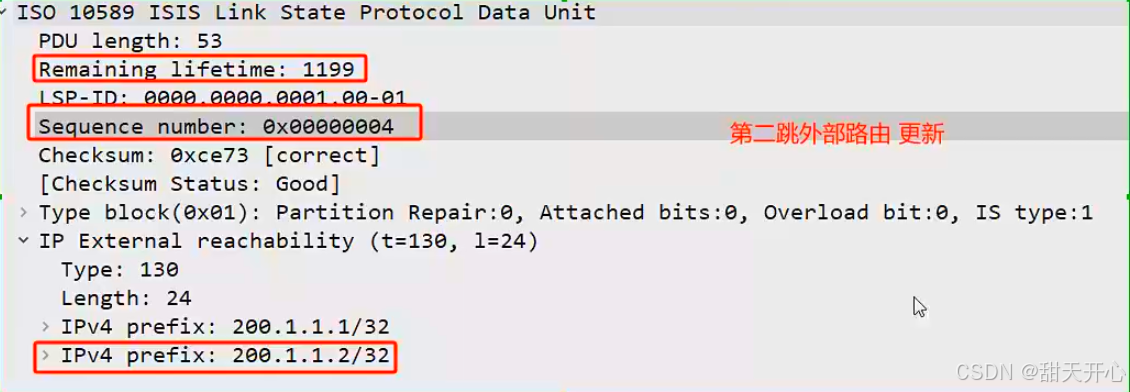

         第二条外部路由引入，时间1200s，seq是上一个更新的seq+1，携带更新的信息

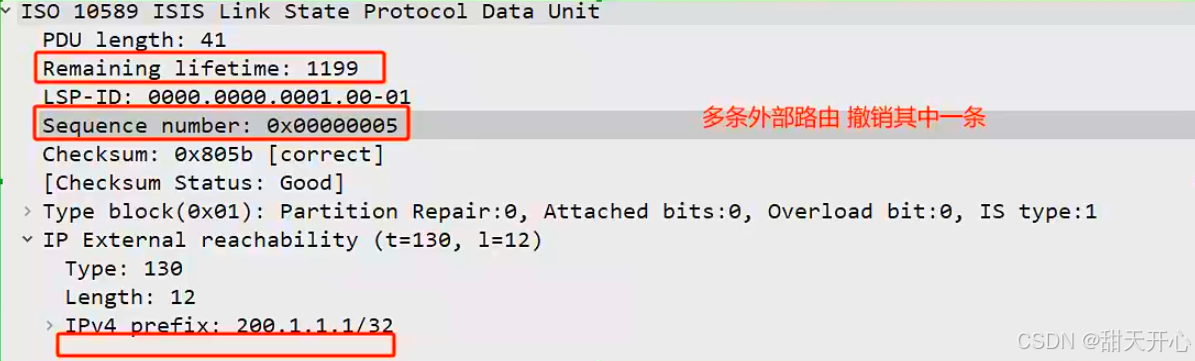

   撤销：当存在多条外部路由，撤销其中一条，时间1200s，seq上个一个更新的seq+1，不携带需要撤销的信息

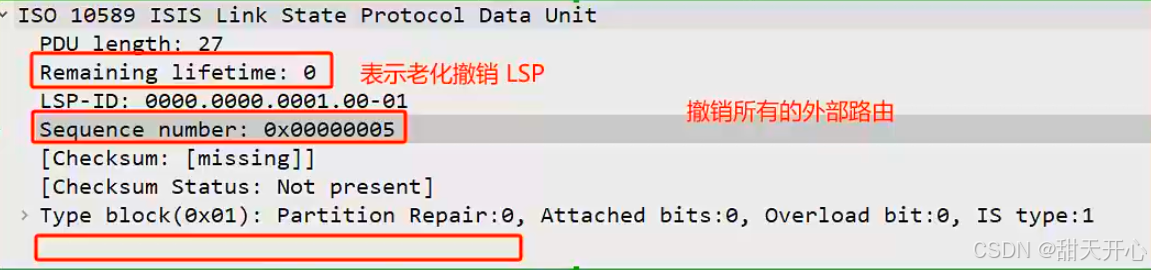

         如果所有外部路由都被撤销，时间 0s，seq 是上一个更新的seq ，不携带撤销的信息

序列号+·1

序列号+·1

序列号不变，老化时间为0

ISIS开销风格

ISIS开销：

1.接口开销：6bit   64      窄风格

2.路由开销：10bit  1024 （即路由的开销迭代计算后，如果开销值大于1023，则按照1023计算）窄风格

ISIS因为最初的设计开销(最多才能1023开销)不能满足网络的正常使用，所以通过TLV进行扩展

扩展后 接口开销 24bit ， 路由开销 32bit

1.开销风格：	发送报文类型	接收报文类型
窄风格（默认的）	窄	窄
窄兼容	窄	窄、宽
兼容	窄、宽	窄、宽
宽风格	宽	宽
宽兼容	宽	窄、宽

相邻设备如果开销风格不一致，不会影响邻居的建立，会影响路由信息的计算（计算的路由不一样）

[AR1]isis

[AR1-isis-1]cost-style

  compatible         Set cost style to compatible

  narrow             Set cost style to narrow

  narrow-compatible  Set cost style to narrow-compatible

  wide               Set cost style to wide

  wide-compatible    Set cost style to wide-compatible

使用的ISIS，都是宽的风格

怎么设置ISIS的开销风格

[AR1]isis

[AR1-isis-1]cost-style

  compatible    （兼容）     Set cost style to compatible

  narrow          （窄）   Set cost style to narrow

  narrow-compatible  （窄兼容）Set cost style to narrow-compatible

  wide               （宽）Set cost style to wide

  wide-compatible    （宽兼容）Set cost style to wide-compatible



[AR1-isis-1]cost-style wide修改为宽风格



使用的ISIS，都是全宽的风格，直接无脑改宽





在引入外部路由，可以设置外部路由的类型 ：：：有点类似OSPF type=1 type=2

[AR4-isis-1]import-route static cost-type ？

1.internal

2.external

如果窄风格：internal 优于 external 类似于OSPF type=1优于type=2

1.internal 引入外部路由的开销 默认为0 ，可以在引入的时候 设置cost为0-63

2.external 引入外部路由的开销 默认为64（路由的开销），可以在引入的时候 设置cost为0-63

[AR4-isis-1]import-route static cost-type external cost 40   修改引入时的开销

                    注意默认值 和 设置的开销值 是迭加的，即外部路由开销为（64 + （0-63））

如果宽风格：本质上不区分 internal 还是 external

1.internal 引入外部路由的开销 默认为0 ，可以在引入的时候 设置cost为0-4261412864

2.external 引入外部路由的开销 默认为0 ，可以在引入的时候 设置cost为0-4261412864



LSP携带的功能bit：ATT/P/OL

 ATT bit：L1设备收到L1/2设备产生的L1-LSP中 ATT bit置位为1，收到这条ATT bit置1的LSP就 会产生对应的缺省路由

 P bit：虚链路 bit，没有任何作用（因为虚链路的建立，是单播进行的，而ISIS是基于链路层的 不存在端到端可达的地址）

 OL bit：过载bit位，待到BGP学习 在进行介绍
