ISIS的报文类型

ISIS的报文类型：

1.hello

  1.L1 hello

     目标MAC地址为0180-c200-0014

     邻居建立时，hello报文10s一个30s老化

     邻居建立完成，由DIS设备发送3/10s一个10s老化

     接口优先级作用于DIS的选举，默认值64，取值0-127

     [AR1-GigabitEthernet0/0/0]isis dis-priority

  2.L2 hello

     目标MAC地址为0180-c200-0015

  3.p2p hello

2.LSP（链路状态PDU）

  1.L1 LSP 类似于OSPF的LSU报文

  2.L2 LSP

3.SNP 序列号PDU

  1.PSNP   部分序列号PDU，类似于OSPF的LSR报文、LSAck报文

    *如果PSNP携带的摘要LSP，序列号为全0 则表示请求

                            序列号不为全0 则表示确认

    1.L1 PSNP

    2.L2 PSNP

  2.CSNP   全序列号PDU，类似于OSPF的DD报文

    1.L1 CSNP

    2.L2 CSNP

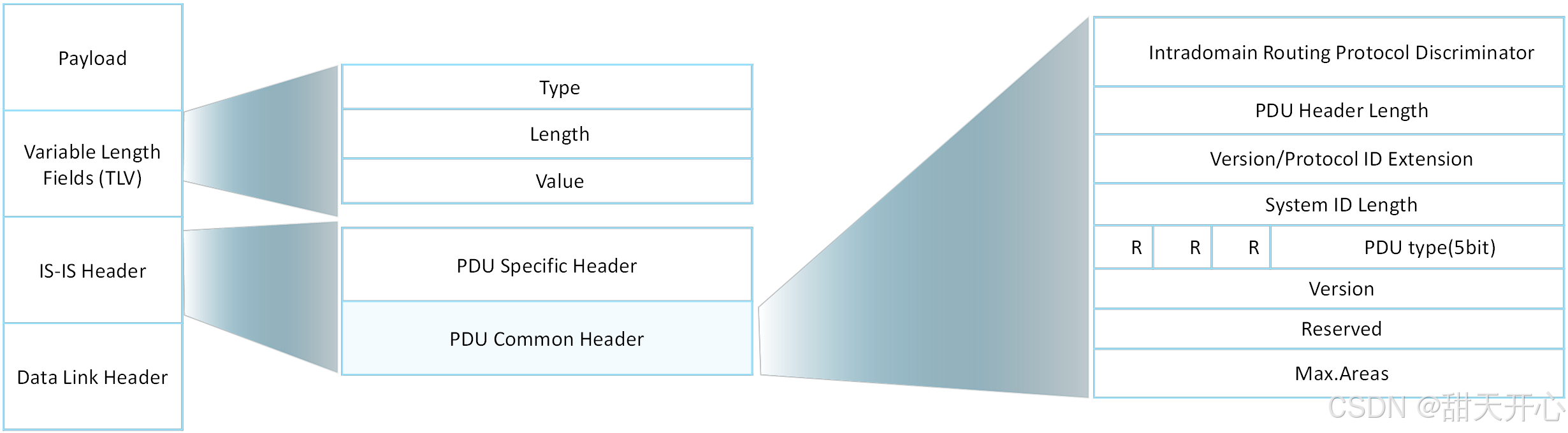

IS-IS报文格式

• IS-IS报文是直接封装在数据链路层的帧结构中的。
• PDU（Protocol Data Unit，协议数据单元）可以分为两个部分，报文头（IS-IS Header）和变长字段部分（Variable Length Fields ）。
• 其中IS-IS Header又可分为通用头部（PDU Common Header）和专用头部（PDU Specific Header）。对于所有PDU来说，通用报头都是相同的，但专用报头根据PDU类型不同而有所差别。



ISIS的通用头部
