DHCP服务器

DHCP：动态主机配置协议

DHCP：动态主机配置协议

背景：大量的终端需要接入网络

即设备需要上网参数接入网络（IP地址、网络掩码、网关、DNS等）

为了便于用户快捷接入网络，提升网络使用的体验感

使用DHCP为终端自动获取上网参数

手工配置 和 DHCP配置的参数对比：

手工：

 1.配置量大，易出错

 2.地址需提前规划，不能统一管理

 3.在网络升级改造时，不能同步的进行地址更新

动态：

 1.由服务器统一分配地址，不易出错

 2.实现统一管理，可以实现地址资源的重复利用

 3.根据网关的规划，可以由服务器同步切换网络段

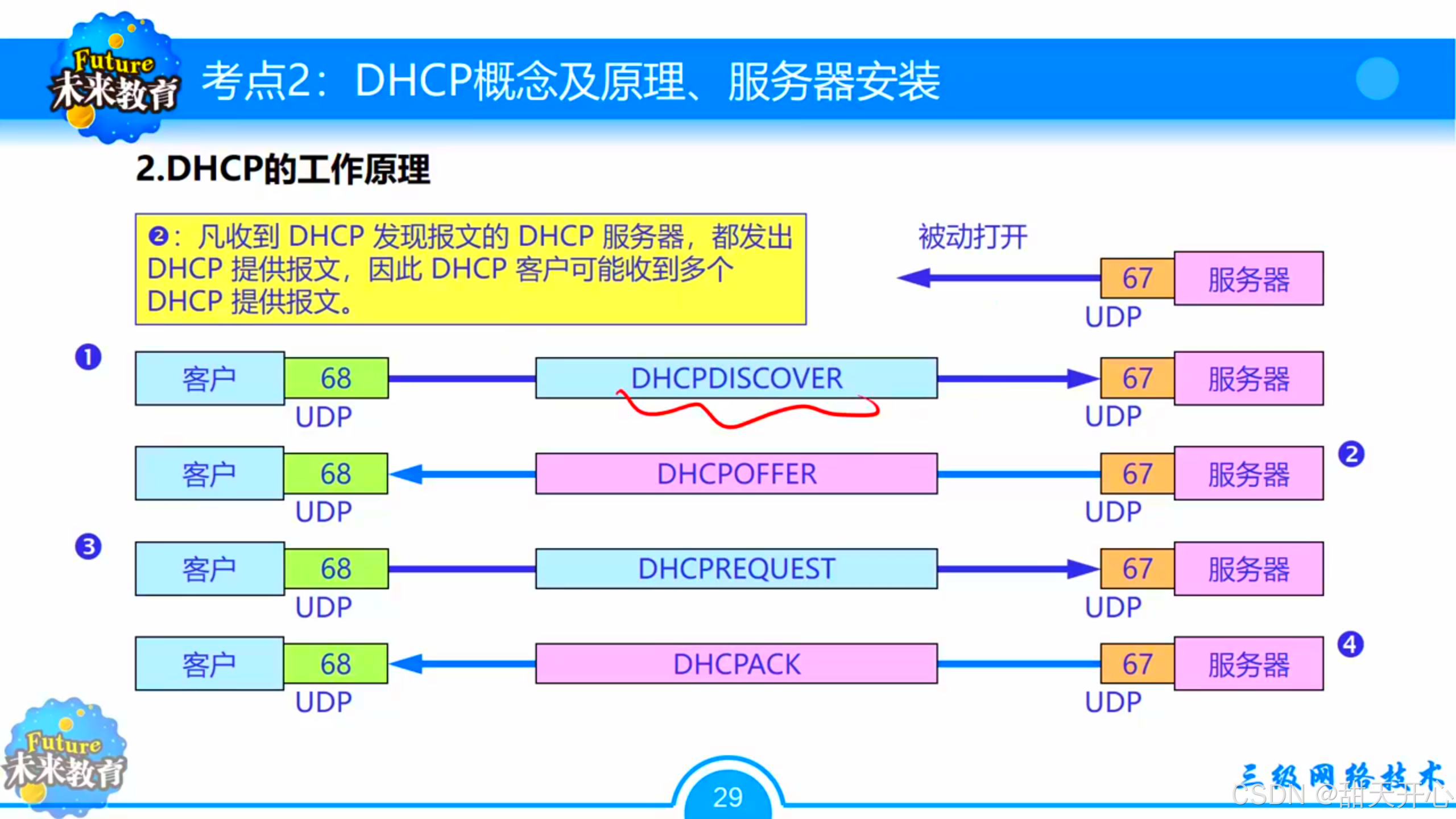

DHCP的基本原理：

 *DHCP是基于 C/S架构

 1.客户端 广播 发送discover报文，用于发现广播域内的服务器

    1.为什么要广播发送？ 客户端没有服务器的具体信息，同时客户端本身不具备地址，所以SIP为0.0.0.0

    2.discover报文用于向服务器请求可以使用的上网参数:   请求IP地址

    3.因为是广播发送，所以广播域的所有服务器都会收到该报文

 2.服务器收到discover报文后，会 单播 回复一个offer报文

    1.所有服务器收到discover报文都会回复

    2.offer报文携带了可以使用的上网参数：携带了IP地址

 3.客户端收到offer报文后，会 广播 发送一个request报文

    1.为什么要广播发送？ 客户端会优选第一个收到的offer报文，对于没有使用的offer报文需要告知通告的服务器回收该地址

                         1.告知使用offer的服务器地址被使用了：这个IP我用了

                         2.告知没有使用offer的服务器地址需要回收：这个IP我没用

    2.request报文用于向服务器确定使用上网参数

 4.服务器收到request报文后，会 单播 回复一个ack报文

3.DHCP的主要参数

● 作用域:是网络上IP地址的完整连续范围。作用域通常定义为接受DHCP服务的网络上

的单个物理子网。

●排除范围:是指从DHCP作用域中排除出去的、有限的IP地址。使用排除范围,可以保

证服务器不将这些范围内的地址分配给DHCP客户机。

●地址池:在定义了作用域和排除范围后,剩余的、可用的地址就构成了“地址池”。服

务器可将地址池内的IP地址动态分配给DHCP客户机。

DHCP的配置：

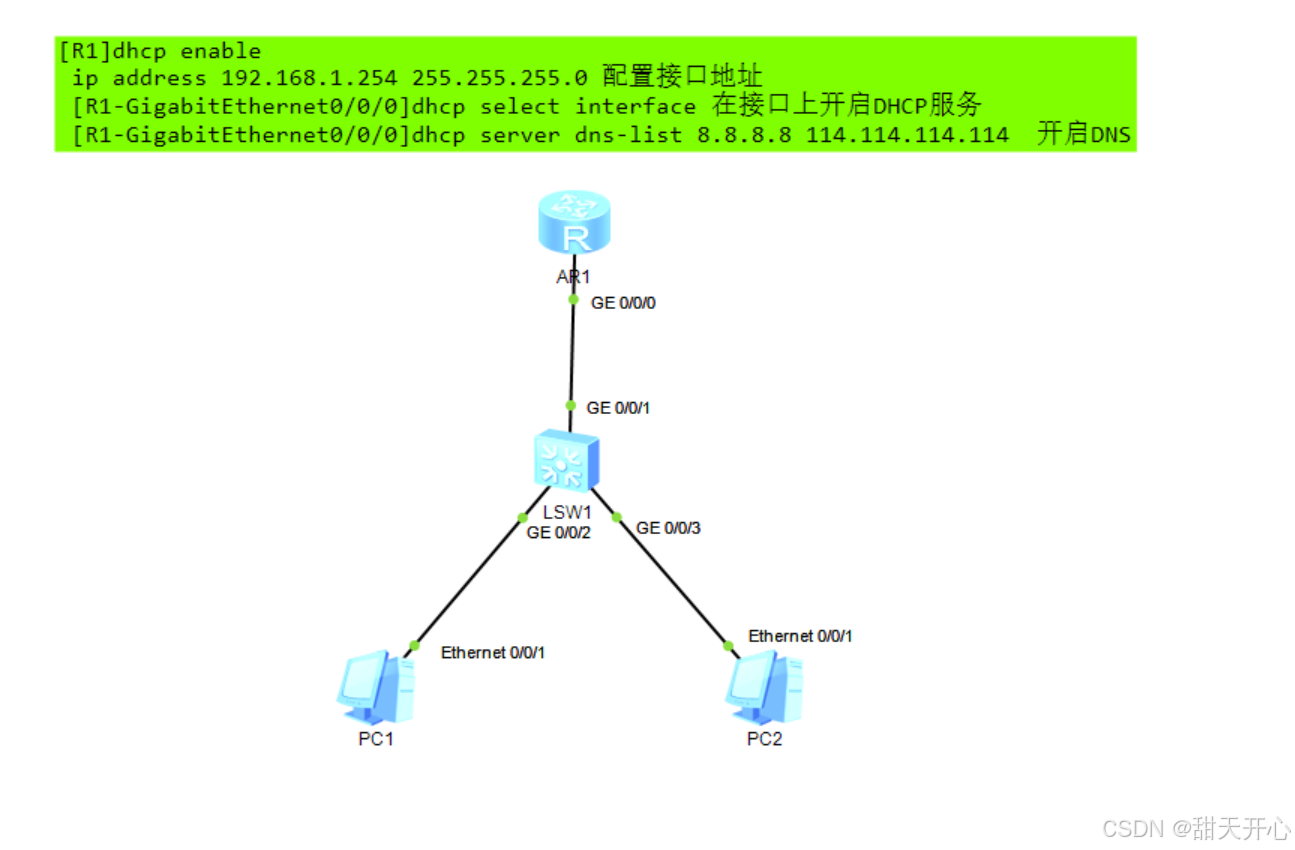

1.基于接口的DHCP配置:把一个接口看作一个DHCP服务器

[AR1]dhcp enable  开启DHCP功能

[AR1]interface GigabitEthernet 0/0/0

[AR1-GigabitEthernet0/0/0]ip address 192.168.1.254 24

[AR1-GigabitEthernet0/0/0]dhcp select interface  开启接口DHCP功能

 1.终端获取的地址在服务器接口的网段范围内

 2.终端获取的掩码就是服务器接口的掩码

 3.终端获取的网关就是服务器接口的地址信息

 *地址分配的规律大部分是从大到小依次分配

[AR1-Gi0/0/0]dhcp server static-bind ip-ad 192.168.1.3 mac-ad 5489-983B-5BB0

             通告MAC地址唯一分配对应的IP地址

[AR1-Gi0/0/0]dhcp server excluded-ip-address 192.168.1.200 192.168.1.253

              在地址池中排除一段地址：只配置一个就是只排除一个

[AR1-GigabitEthernet0/0/0]dhcp server dns-list 8.8.8.8 114.114.114.114

配置可以使用的DNS参数信息

2.基于全局的DHCP配置：把一个路由器或者交换机当做DHCP服务器给每个接口分发

[AR2]dhcp enable

[AR2]interface GigabitEthernet0/0/0

[AR2-Gi0/0/0]ip address 192.168.1.254 255.255.255.0

[AR2-GigabitEthernet0/0/0]dhcp select global     接口使能全局DHCP功能

[AR2]interface GigabitEthernet0/0/1

[AR2-Gi0/0/1]ip address 192.168.2.254 255.255.255.0

[AR2-GigabitEthernet0/0/1]dhcp select global

[AR2]ip pool A 创建地址池名称为A

[AR2-ip-pool-A]gateway-list 192.168.1.254  设置分配的网关信息   一定要先配网关

[AR2-ip-pool-A]network 192.168.1.0 mask 24  设置分配地址的网段信息   不能先配网段再配网关会冲突，DHCP服务器会先分配网段给客户机

[AR2-ip-pool-A]static-bind ip-address 192.168.1.3 mac-address 5489-9833-3333 创建保留

[AR2-ip-pool-A]excluded-ip-address 192.168.1.100 192.168.1.200 创建排除

[AR2-ip-pool-A]dns-list 1.1.1.1 2.2.2.2

[AR2]ip pool A 创建地址池

[AR2-ip-pool-A]gateway-list 192.168.1.254  设置分配的网关信息

[AR2-ip-pool-A]network 192.168.1.0 mask 24  设置分配地址的网段信息

[AR2-ip-pool-A]static-bind ip-address 192.168.1.3 mac-address 5489-9833-3333

[AR2-ip-pool-A]excluded-ip-address 192.168.1.100 192.168.1.200

[AR2-ip-pool-A]dns-list 1.1.1.1 2.2.2.2

PC>ipconfig  查看设备的网络参数

PC>ipconfig /release  释放已获取的网络参数

PC>ipconfig /renew    重新获取网络参数

DHCP地址的重复利用：

服务器分配的地址都是临时的，在地址下发时会同时分配租期时间

在地址分配时，租期时间默认为1天（24h）

1.如果租期时间到达50%，客户端会单播发送一个request报文

   1.服务器回复了ack，则租期时间自动刷新为24h

   2.服务器没有回复，则继续使用等到租期时间为87.5%，客户端会广播发送一个request报文

      1.原服务器回复了ack，则租期时间自动刷新为24h

      2.原服务器没有回复，但有新服务器回复了ack，租期时间自动刷新为24h

      3.没有任何服务器回复，则继续使用地址，知道租期时间为0，然后广播发送discover报文

DHCP中继

[AR3]dhcp enable

[AR3]interface GigabitEthernet 0/0/0

[AR3-GigabitEthernet0/0/0]dhcp select relay   设置接口成为dhcp中继

[AR3-GigabitEthernet0/0/0]dhcp relay server-ip 10.1.56.6   指定DHCP服务器的地址 10.1为DHCP地址

因为客户端的报文经过中继设备转发 跨了网段，服务器如何识别不同网段的地址？

客户端到中继之间使用广播报文交互

中继到服务器之间使用单播报文交互
