ACL的配置和应用

ACL实现流量过滤

1. 流量需要经过接口接收和接收发送

1. 流量过滤最终实现的位置就是接口

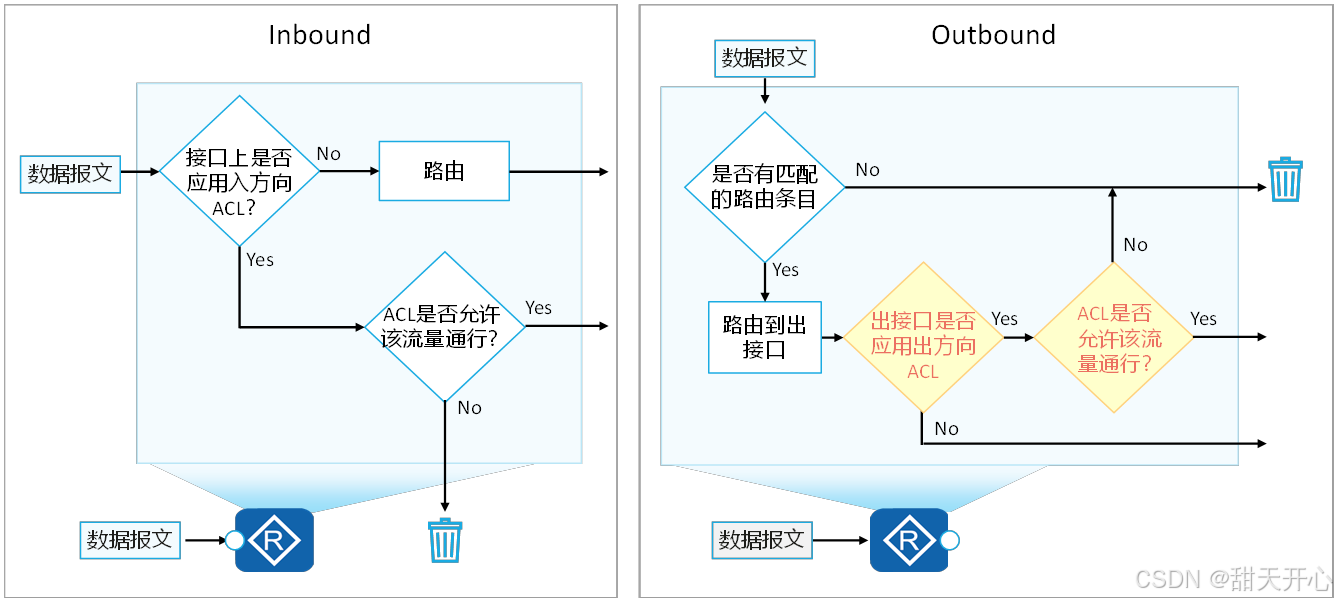

入站 (Inbound)及出站 (Outbound)方向

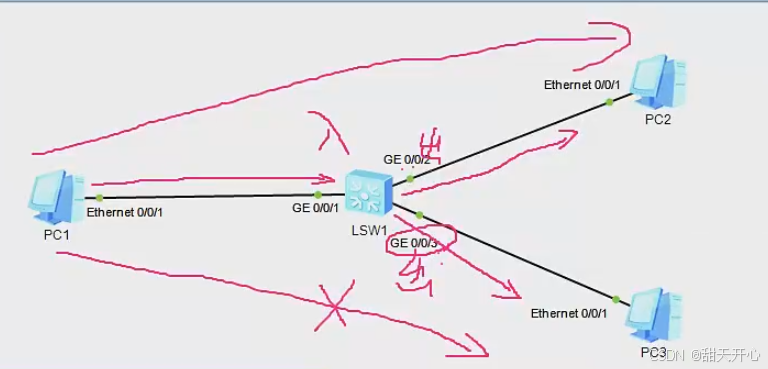

ACL的实现：PC1可以访问PC2 PC1不可以访问PC3

第一步：匹配好想要访问的数据：或者说把不能通信和能通信的数据匹配出来

方法1：

基本ACL 出方向实现流量过滤

[S1]acl 2000

[S1-acl-basic-2000]rule 5 deny source 192.168.1.1 0.0.0.0

[S1]interface GigabitEthernet 0/0/3

[S1-GigabitEthernet0/0/3]traffic-filter outbound acl 2000  调用ACL执行流过滤 traffic-filter：流过滤 outbound：方向：出入等

traffic-filter 流过滤：对于ACL的permit是允许流量通过

                                       对于ACL的deny  是禁止流量通过

方法2：

基本ACL 入方向实现流量过滤

[S1]acl 2000

[S1-acl-basic-2000]rule 5 deny source 192.168.1.1 0.0.0.0

[S1]interface GigabitEthernet 0/0/1

[S1-GigabitEthernet0/0/1]traffic-filter inbound acl 2000  调用ACL执行流过滤  inbound入方向

不要拿源地址来作为考量的标准，建议用目的地址

*ACL在使用中不能删除或更改

方法3：

高级ACL 入方向实现流量过滤

[S1]acl 3000

[S1-acl-adv-3000]rule 5 deny ip source 192.168.1.1 0 destination 192.168.1.3 0 IP：可选大类，端口号等等 soure源地址 de目的地址

[S1-acl-adv-3000]rule 10 permit ip source 192.168.1.1 0 destination 192.168.1.2 0

[S1]interface GigabitEthernet 0/0/1

[S1-GigabitEthernet0/0/1]traffic-filter inbound acl 3000  调用ACL执行流过滤

配置了方法3之后PC1访问PC2没有匹配到ACL就会默认deny any any 允许所有通过
