破环协议 生成树STP

1. 以太网交换网络中为了进行链路备份，提高网络可靠性，通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路，引发广播风暴以及MAC地址表不稳定等故障现象，从而导致用户通信质量较差，甚至通信中断。为解决交换网络中的环路问题，提出了生成树协议STP（Spanning Tree Protocol）。

1. 运行STP协议的设备通过彼此交互信息发现网络中的环路，并有选择的对某个接口进行阻塞，最终将环形网络结构修剪成无环路的树形网络结构，从而防止报文在环形网络中不断循环，避免设备由于重复接收相同的报文造成处理能力下降。

1. RSTP（Rapid Spanning Tree Protocol）协议基于STP协议，对原有的STP协议进行了更加细致的修改和补充，实现了网络拓扑快速收敛。

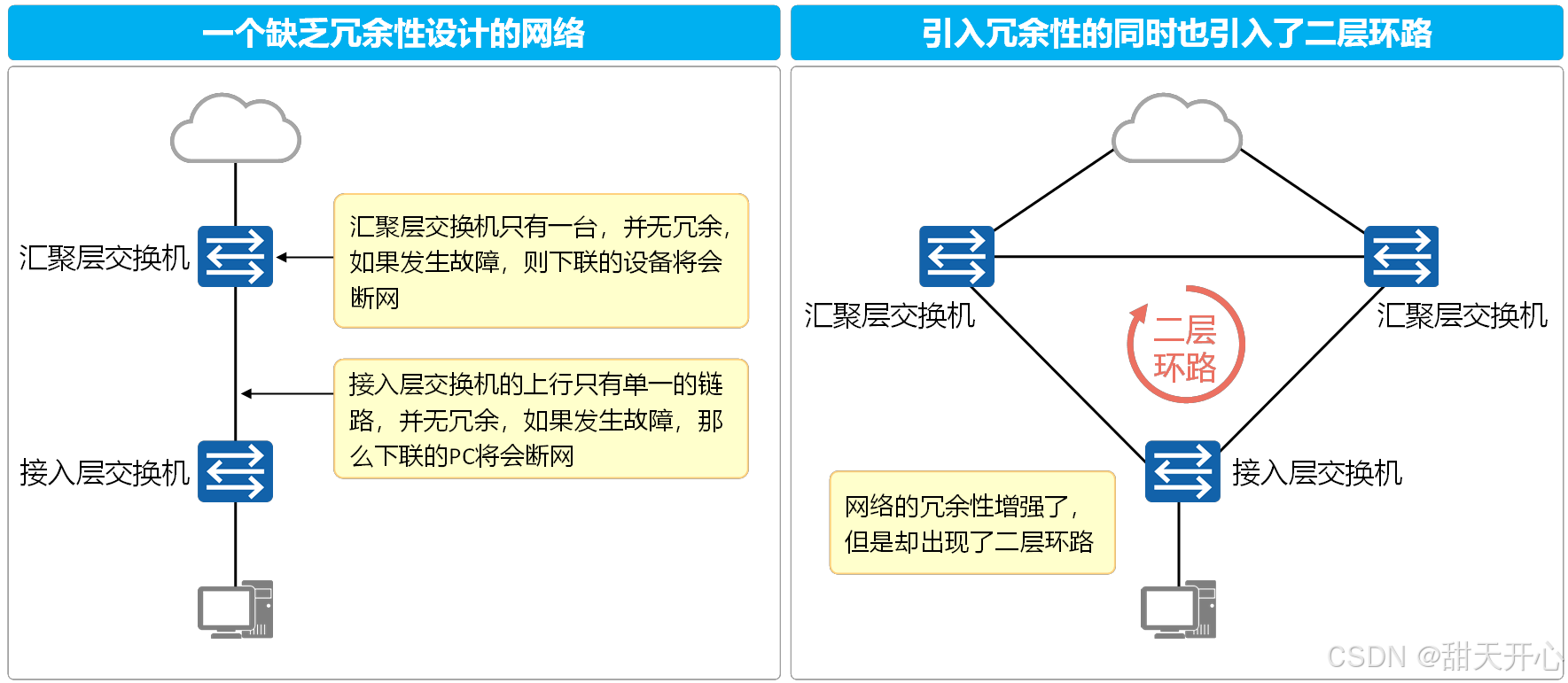

1. 技术背景：二层交换机网络的冗余性与环路

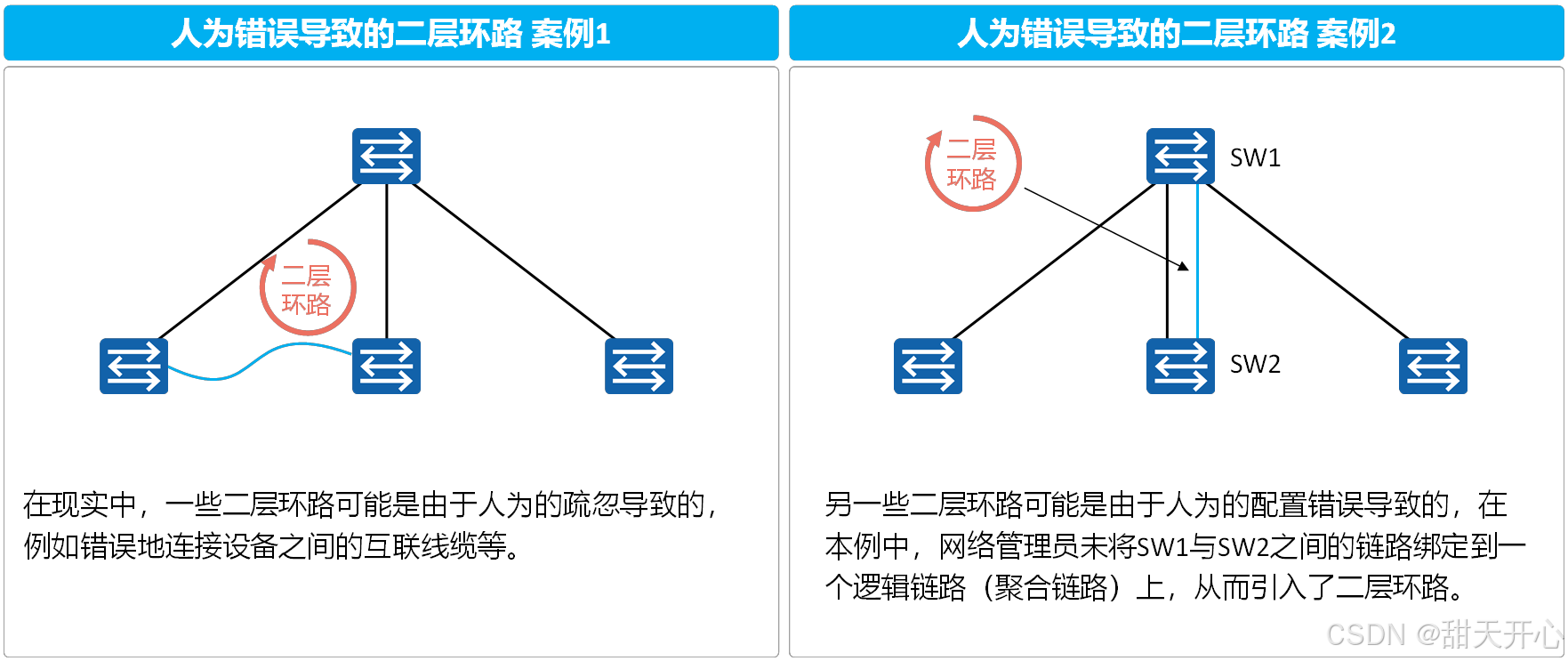

技术背景：人为错误导致的二层环路

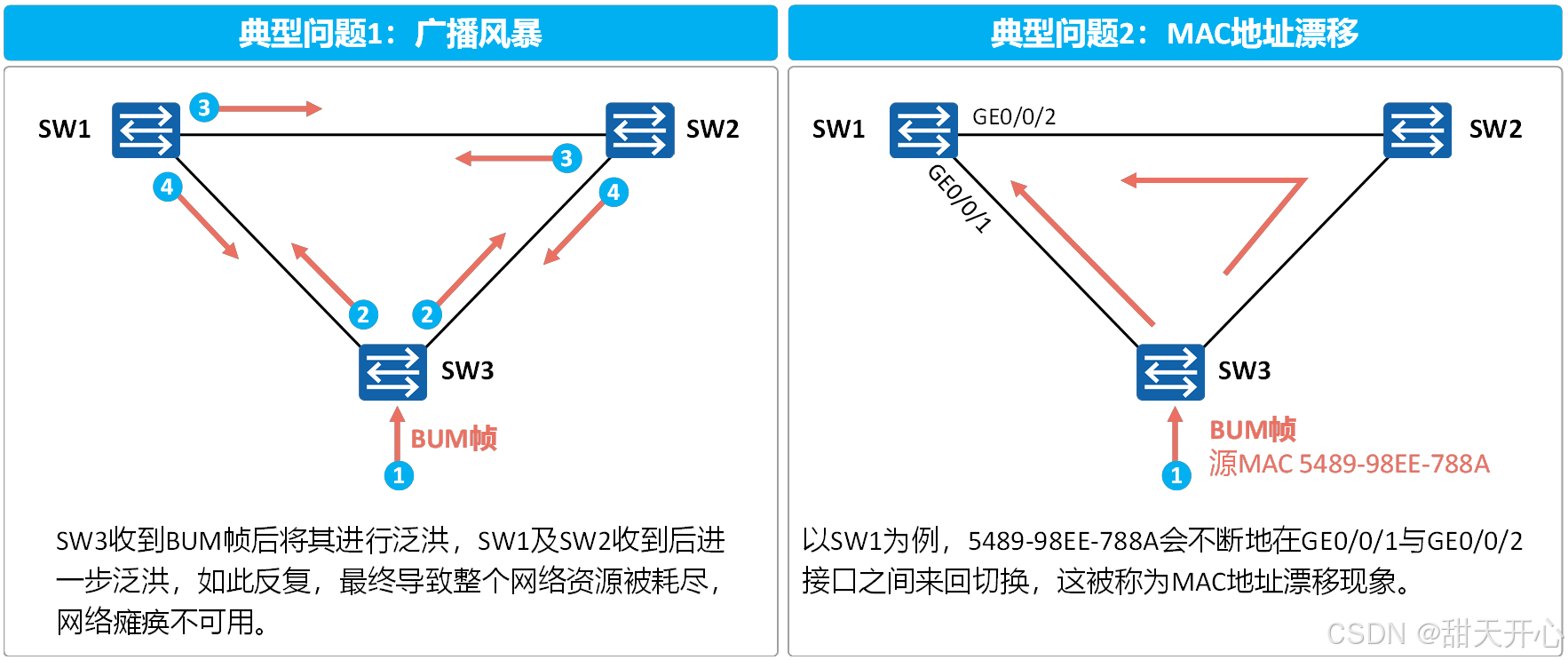

二层环路带来的问题





二层没有TTL值，出现环路会无休止的进行

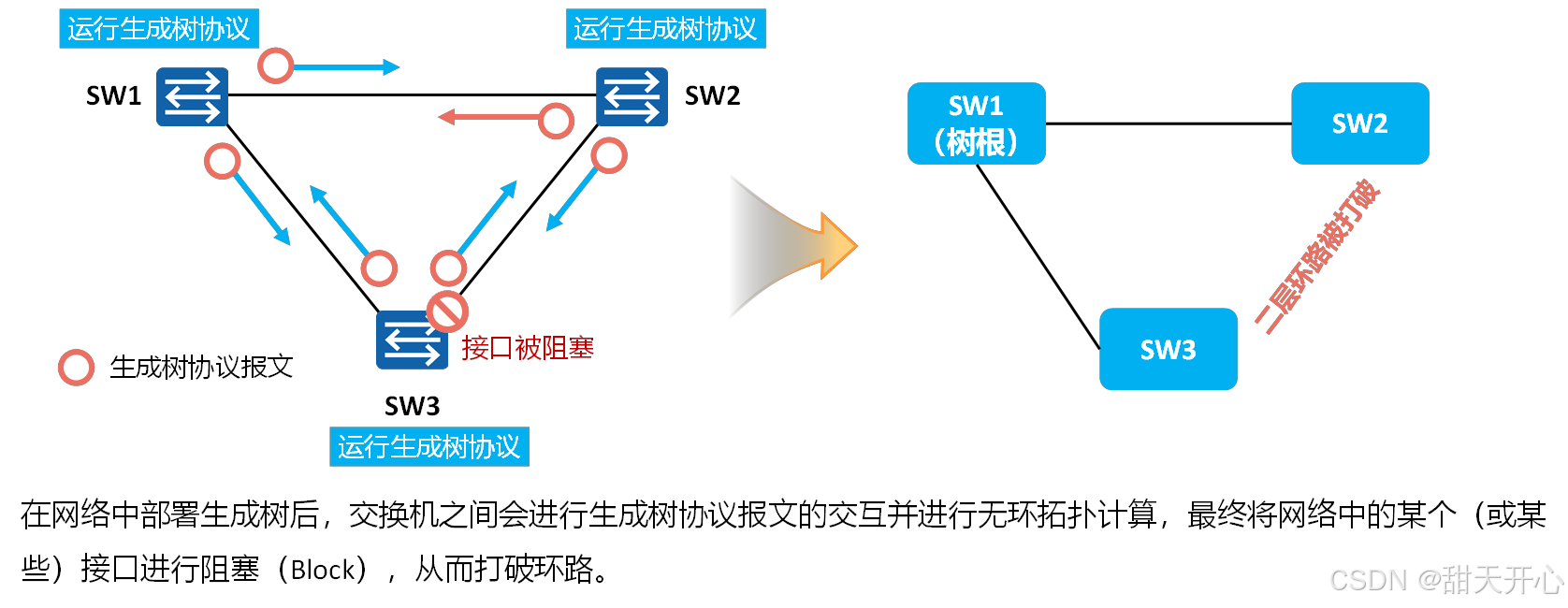

生成树：让环路逻辑上去掉



生成树协议

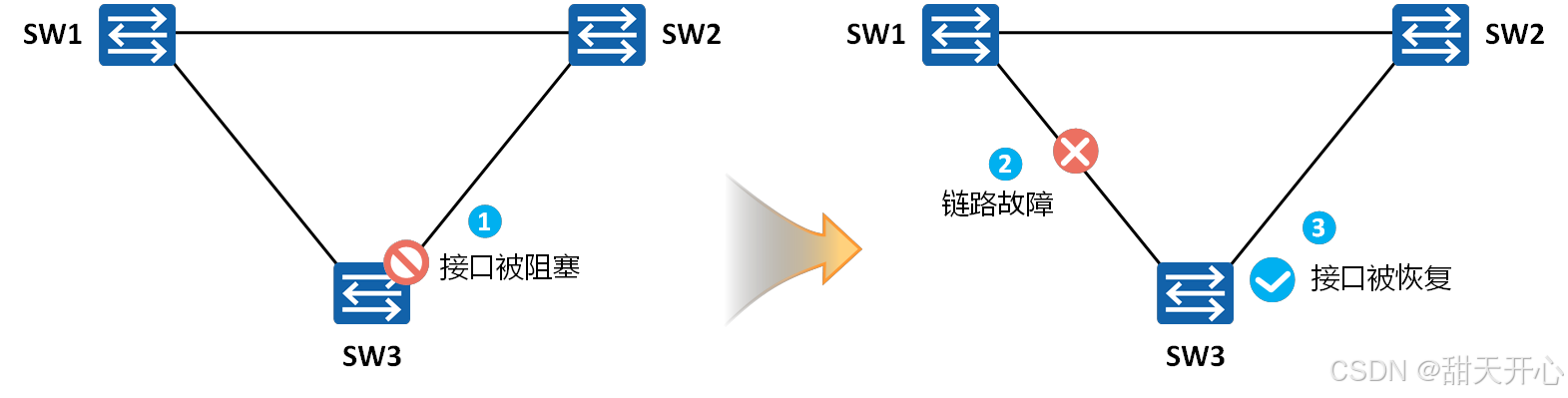

生成树能够动态响应网络拓扑变化调整阻塞接口

1. 交换机上运行的生成树协议会持续监控网络的拓扑结构，当网络拓扑结构发生变化时，生成树能感知到这些变化，并且自动做出调整。
2. 因此，生成树既能解决二层环路问题，也能为网络的冗余性提供一种方案。

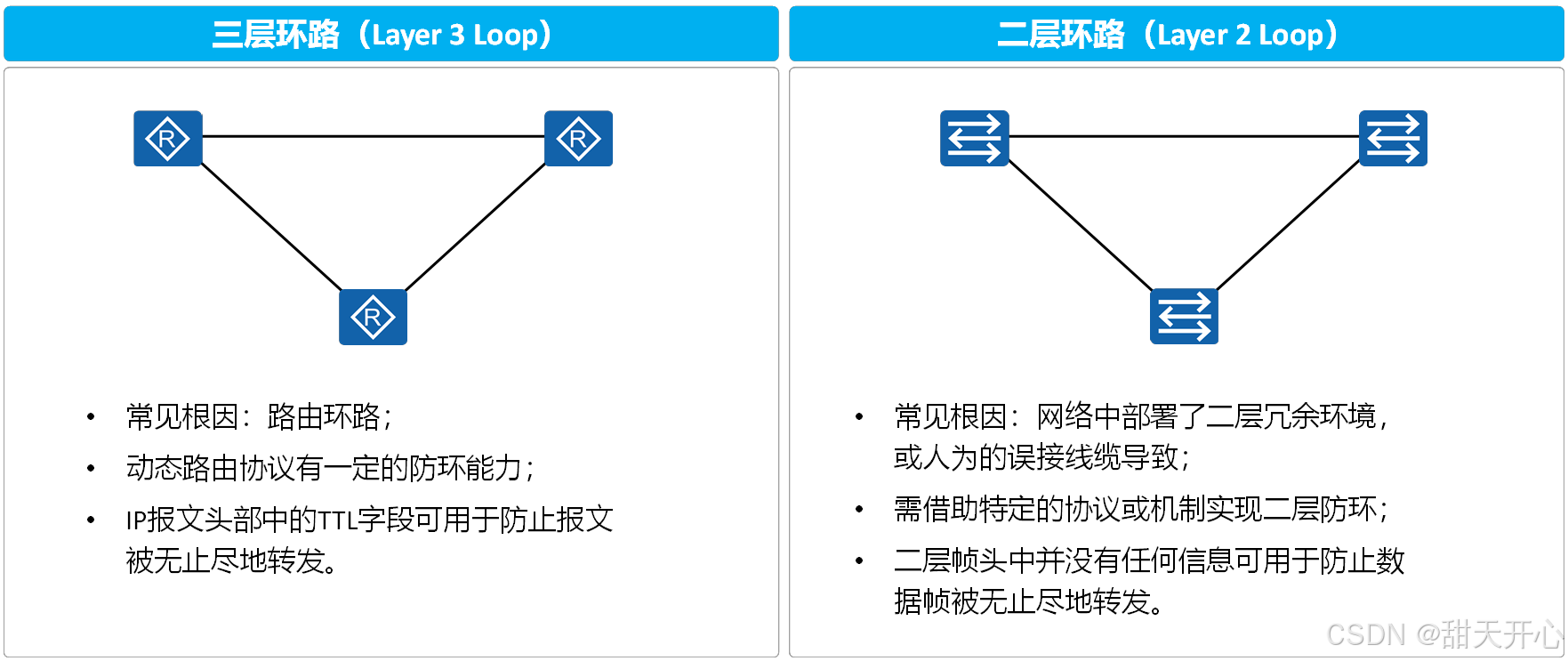

二层及三层环路
