本文介绍了画好Java架构图的重要性，包括4+1视图模型，强调了架构图应针对不同受众传递准确信息。推荐了C4模型，如语境图、容器图和组件图，以更清晰地表达软件架构。并指出好的架构图应具备自描述性、一致性和准确性，能与代码对应。
-
达成共识
-
减少歧义
4、架构图分类
搜集了很多资料，分类有很多，有一种比较流行的是4+1视图，分别为场景视图、逻辑视图、物理视图、处理流程视图和开发视图。
- 场景视图
场景视图用于描述系统的参与者与功能用例间的关系，反映系统的最终需求和交互设计，通常由用例图表示。
- 逻辑视图
逻辑视图用于描述系统软件功能拆解后的组件关系，组件约束和边界，反映系统整体组成与系 统如何构建的过程,通常由UML的组件图和类图来表示。
- 物理视图
物理视图用于描述系统软件到物理硬件的映射关系，反映出系统的组件是如何部署到一组可 计算机器节点上，用于指导软件系统的部署实施过程。
- 处理流程视图
处理流程视图用于描述系统软件组件之间的通信时序，数据的输入输出，反映系统的功能流程 与数据流程,通常由时序图和流程图表示。
- 开发视图
开发视图用于描述系统的模块划分和组成，以及细化到内部包的组成设计，服务于开发人员，反映系统开发实施过程。
以上 5 种架构视图从不同角度表示一个软件系统的不同特征，组合到一起作为架构蓝图描述系统架构。
二、怎样的架构图是好的架构图
==============
上面的分类是前人的经验总结，图也是从网上摘来的，那么这些图画的好不好呢？是不是我们要依葫芦画瓢去画这样一些图？
先不去管这些图好不好，我们通过对这些图的分类以及作用，思考了一下，总结下来，我们认为，在画出一个好的架构图之前， 首先应该要明确其受众，再想清楚要给他们传递什么信息 ，所以，不要为了画一个物理视图去画物理视图，为了画一个逻辑视图去画逻辑视图，而应该根据受众的不同，传递的信息的不同，用图准确地表达出来，最后的图可能就是在这样一些分类里。那么，画出的图好不好的一个直接标准就是：受众有没有准确接收到想传递的信息。
明确这两点之后，从受众角度来说，一个好的架构图是不需要解释的，它应该是自描述的，并且要具备一致性和足够的准确性，能够与代码相呼应。
三、画架构图遇到的常见问题
=============

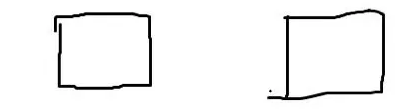

1、方框代表什么？
为什么适用方框而不是圆形，它有什么特殊的含义吗？随意使用方框或者其它形状可能会引起混淆。
2、虚线、实线什么意思？箭头什么意思？颜色什么意思？
随意使用线条或者箭头可能会引起误会。
3、运行时与编译时冲突？层级冲突？

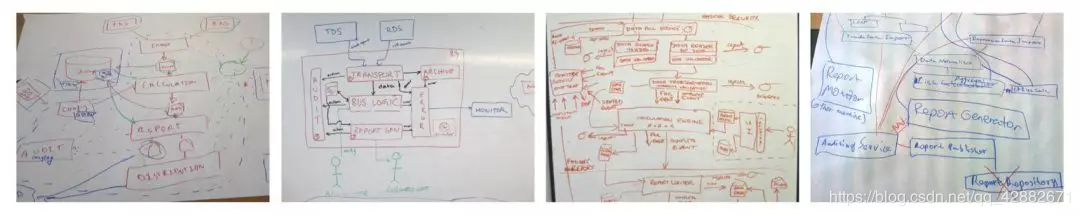

架构是一项复杂的工作，只使用单个图表来表示架构很容易造成莫名其妙的语义混乱。
四、本文推荐的画图方法
===========

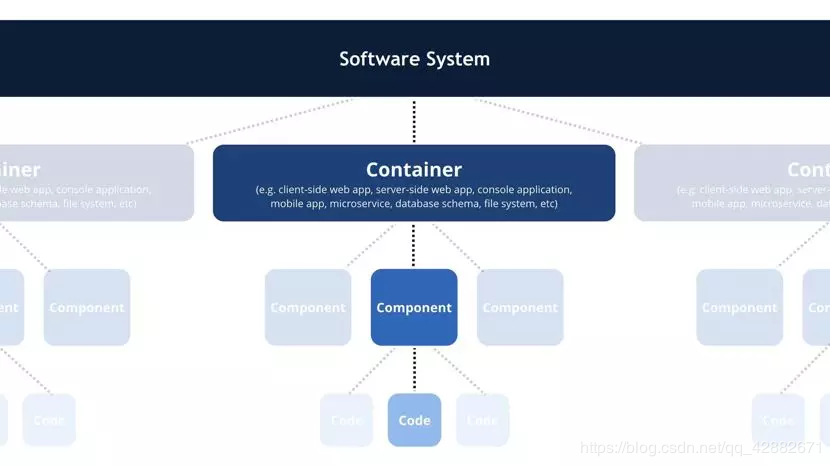

C4 模型使用容器（应用程序、数据存储、微服务等）、组件和代码来描述一个软件系统的静态结构。这几种图比较容易画，也给出了画图要点，但最关键的是，我们认为，它明确指出了每种图可能的受众以及意义。
下面的案例来自C4官网，然后加上了一些我们的理解，来看看如何更好的表达软件架构

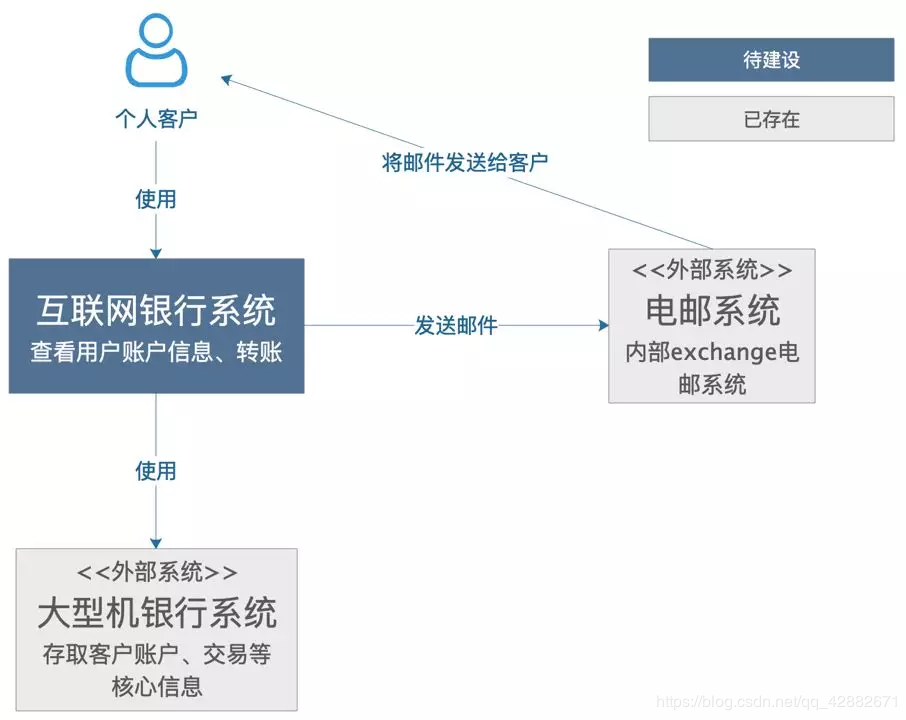

1、语境图(System Context Diagram)
这是一个想象的待建设的互联网银行系统，它使用外部的大型机银行系统存取客户账户、交易信息，通过外部电邮系统给客户发邮件。可以看到，非常简单、清晰，相信不需要解释，都看的明白，里面包含了需要建设的系统本身，系统的客户，和这个系统有交互的周边系统。
用途
这样一个简单的图，可以告诉我们，要构建的系统是什么；它的用户是谁，谁会用它，它要如何融入已有的IT环境。这个图的受众可以是开发团队的内部人员、外部的技术或非技术人员。即：
-
构建的系统是什么
-
谁会用它
-
如何融入已有的IT环境
怎么画
中间是自己的系统，周围是用户和其它与之相互作用的系统。这个图的关键就是梳理清楚待建设系统的用户和高层次的依赖，梳理清楚了画下来只需要几分钟时间。
2、容器图(Container Diagram)

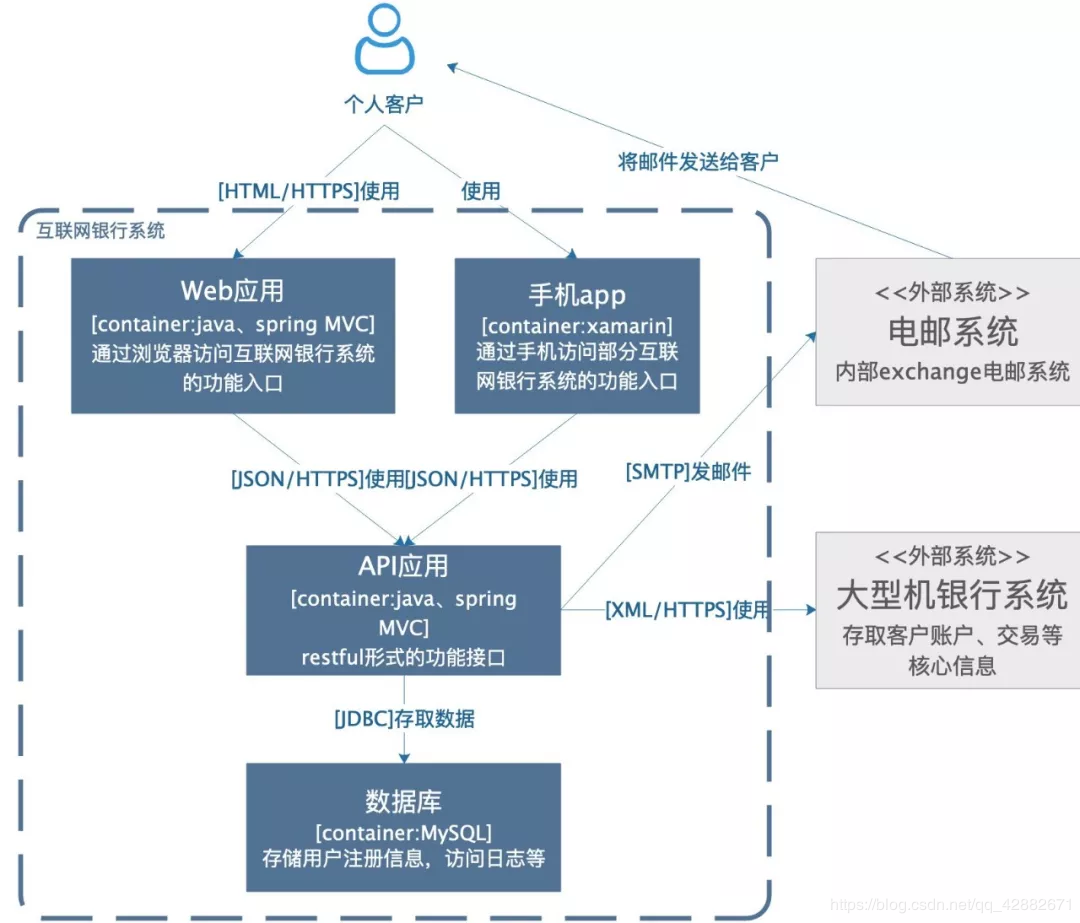

容器图是把语境图里待建设的系统做了一个展开。
上图中，除了用户和外围系统，要建设的系统包括一个基于java\spring mvc的web应用提供系统的功能入口，基于xamarin架构的手机app提供手机端的功能入口，一个基于java的api应用提供服务，一个mysql数据库用于存储，
各个应用之间的交互都在箭头线上写明了。
看这张图的时候，不会去关注到图中是直角方框还是圆角方框，不会关注是实线箭头还是虚线箭头，甚至箭头的指向也没有引起太多注意。
我们有许多的画图方式，都对框、线的含义做了定义，这就需要画图的人和看图的人都清晰的理解这些定义，才能读全图里的信息，而现实是，这往往是非常高的一个要求，所以，很多图只能看个大概的含义。
用途
这个图的受众可以是团队内部或外部的开发人员，也可以是运维人员。用途可以罗列为：
-
展现了软件系统的整体形态
-
体现了高层次的技术决策
-
系统中的职责是如何分布的，容器间的是如何交互的
-
告诉开发者在哪里写代码
怎么画
用一个框图来表示，内部可能包括名称、技术选择、职责，以及这些框图之间的交互，如果涉及外部系统，最好明确边界。

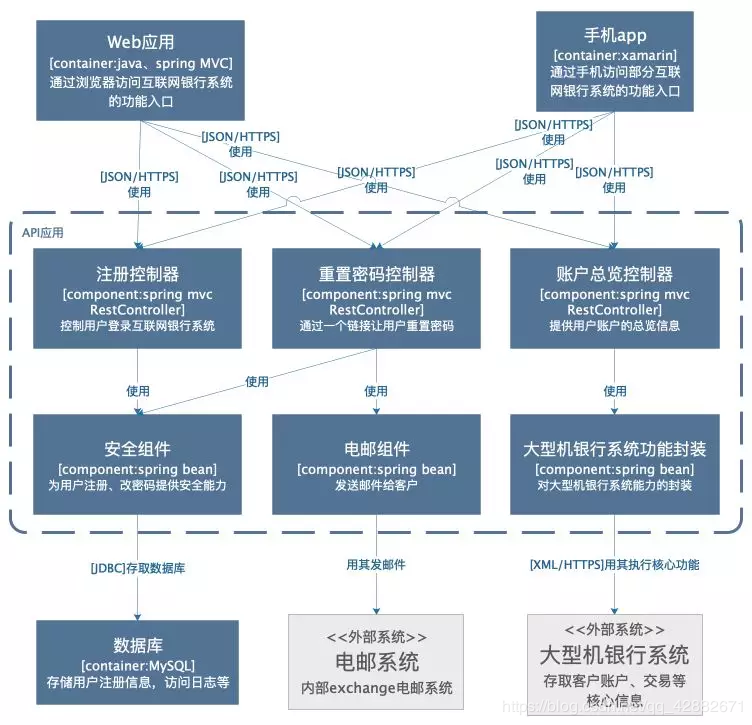

3、组件图(Component Diagram)
组件图是把某个容器进行展开，描述其内部的模块。
自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。
深知大多数Java工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则几千的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！
因此收集整理了一份《2024年Java开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。
既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Java开发知识点，真正体系化！
由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！
如果你觉得这些内容对你有帮助，可以扫码获取！！（备注Java获取）
总结
三个工作日收到了offer，头条面试体验还是很棒的，这次的头条面试好像每面技术都问了我算法，然后就是中间件、MySQL、Redis、Kafka、网络等等。
- 第一个是算法
关于算法，我觉得最好的是刷题，作死的刷的，多做多练习，加上自己的理解，还是比较容易拿下的。
而且，我貌似是将《算法刷题LeetCode中文版》、《算法的乐趣》大概都过了一遍，尤其是这本

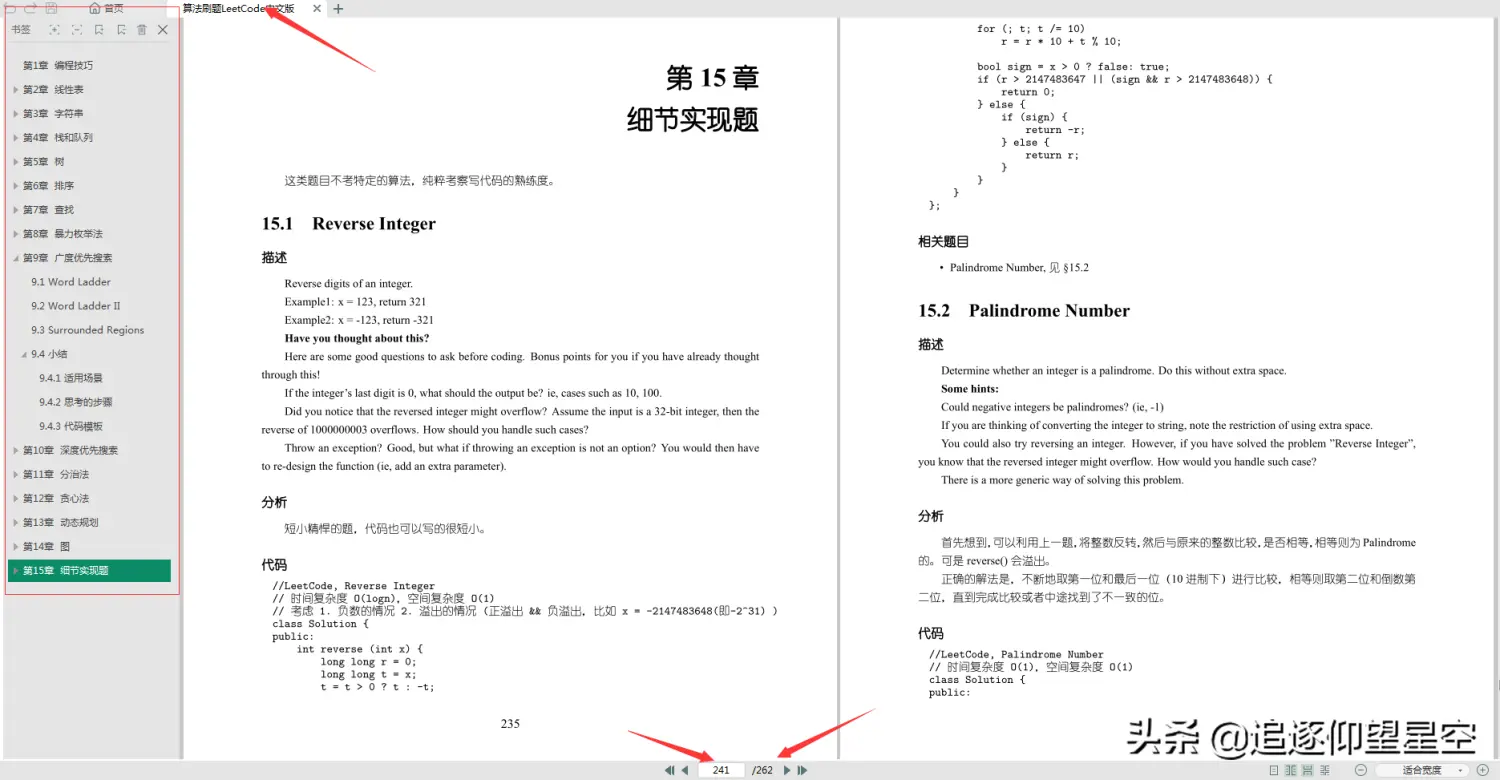

《算法刷题LeetCode中文版》总共有15个章节：编程技巧、线性表、字符串、栈和队列、树、排序、查找、暴力枚举法、广度优先搜索、深度优先搜索、分治法、贪心法、动态规划、图、细节实现题

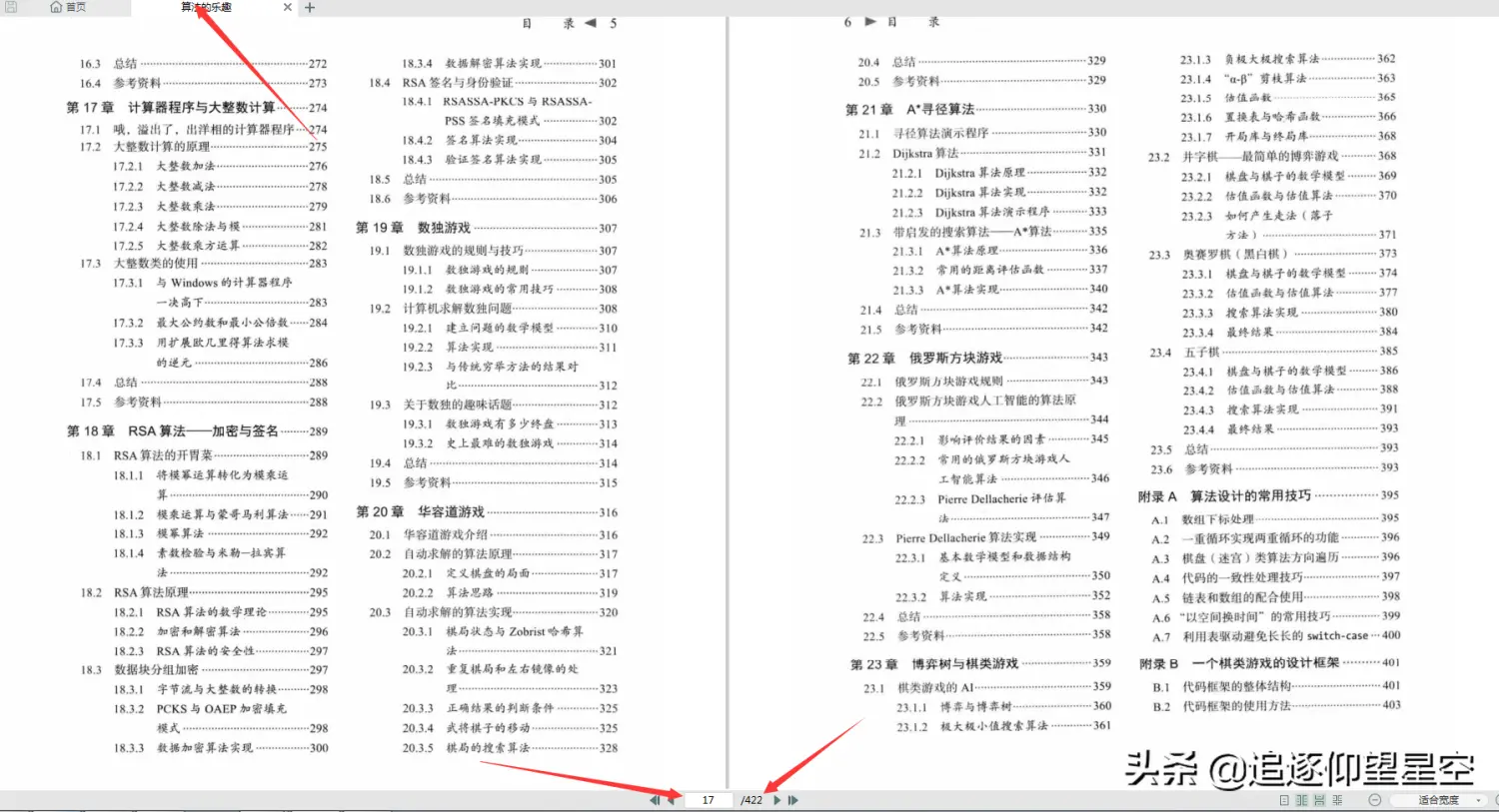

《算法的乐趣》共有23个章节：

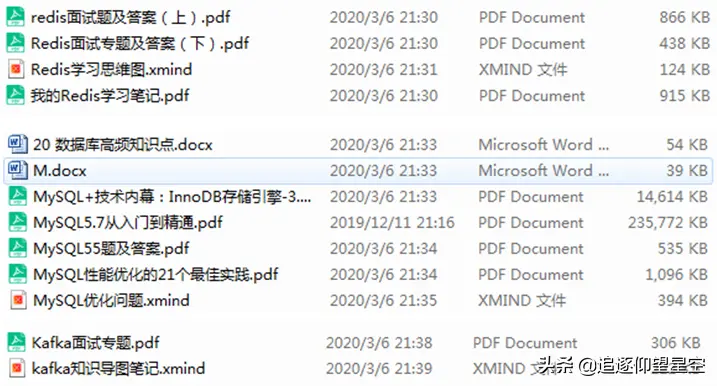

- 第二个是Redis、MySQL、kafka（给大家看下我都有哪些复习笔记）
基本上都是面试真题解析、笔记和学习大纲图，感觉复习也就需要这些吧（个人意见）

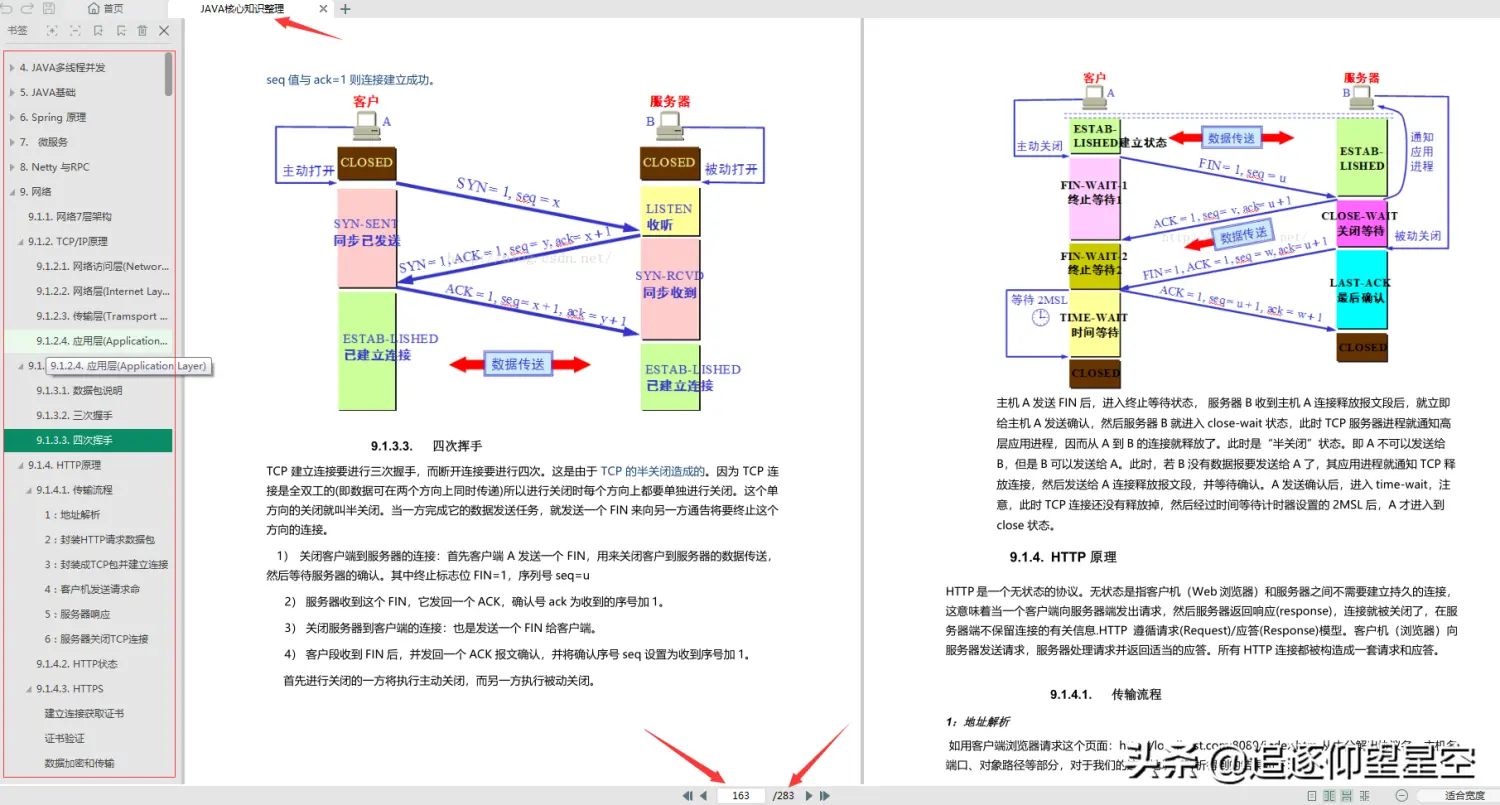

- 第三个是网络（给大家看一本我之前得到的《JAVA核心知识整理》包括30个章节分类，这本283页的JAVA核心知识整理还是很不错的，一次性总结了30个分享的大知识点）
