Smart link技术

出现的背景

在传统以太网中为提高网络的健壮性，通常采用双上行链路的方式组网。二层网络中虽然可以利用STP解决环路问题，但是由于STP的收敛时间只能达到秒级，会导致大量数据丢失，不适合对于业务中断时间要求高的组网环境。于是诞生了Smart kink技术用于在特定环境下替代STP，可实现毫秒级的链路切换。

什么是Smart link

Smart link又叫备份链路，常用于双上行的组网。一主（Master）一备（Slave）可实现故障时的快速切换。

Smart link工作机制

如图上SW1的两个接口配置为Smart link组，其中Master链路将承载数据流量，当Master故障后，备份链路Slave切换为主，承载数据流量。当两个接口都处于Up状态时，主接口将优先处于active状态，而从接口处于待命状态。

回切功能：

当主链路故障后又恢复时，默认是不进行抢占，以此来保障数据的不中断。若希望主链路恢复依旧作为主，可是使用回切功能，并且可以设置回切时间。

restore enable //使能回切功能

timer wtr 30 //设置回切时间为30s

Flush报文：

当Smart link下行链路故障时，上行设备原有的转发表项不再适用于新的网络拓扑，此时需要将原有的MAC和ARP表项进行更新。这时，Smart link中的Flush报文来了，当链路主备切换时，它会向上行设备通告Flush报文来告知其他设备刷新MAC和ARP表项。其中Flush报文是通过控制vlan来进行转发，上行设备收到Flush报文也是通过判断其收到的Flush报文的接口配置是否在接收的控制vlan中，若是，则处理，执行相应操作。

负载分担模式：

Smart link通过两条链路配置主备，但是备口处于不活动状态。可以通过绑定实例来进行负载分担

Smart link负载分担

如图1.2同一时刻双上行链路中只有一条处于转发状态，另一条链路处于空闲状态。Smart Link支持负载分担实例，即允许指定实例对应的VLAN数据通过备份链路进行转发，从而使主链路和备份链路承载不同VLAN数据流量的转发，达到负载分担的目的。

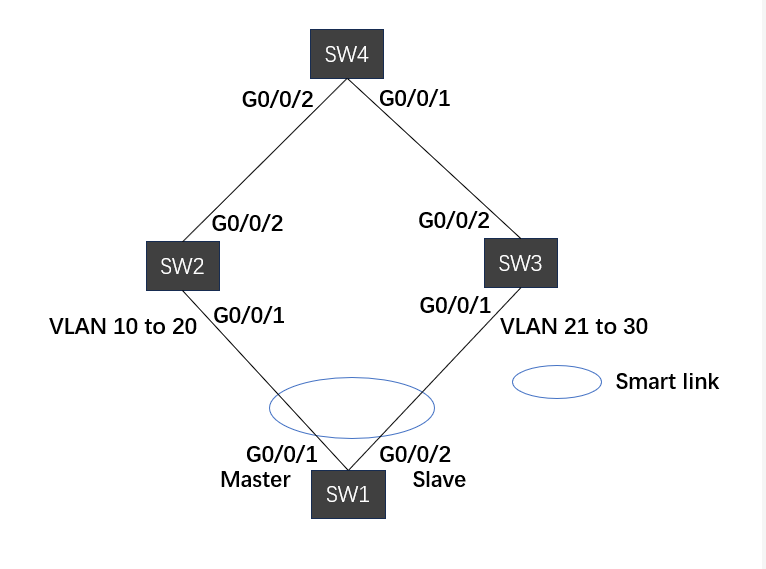

如图在未配置负载分担的情况下，所有的报文都通过SW1的g0/0/1接口转发，为了提高连链路的利用率，配置Smart link的负载分担模式，将VLAN 21～VLAN 30的数据流量在接口G0/0/2上进行传输，而未配置为负载分担实例的VLAN 10～VLAN 20的报文还是通过主用链路转发以此实现负载分担。

Smart link的负载分担配置

SW1配置：

<SW1> undo t m //关闭窗口日志信息

<SW1>sys //进入全局视图

[SW1] sys SW1 //修改设备名称为SW1

[SW1] vlan batch 10 to 30 //创建vlan10~vlan30

[SW1] port-group group-member g0/0/1 to g0/0/2 //创建进入接口组

[SW1-port-group] port link-type trunk //配置接口模式为Trunk口

[SW1-port-group] port trunk allow-pass vlan 10 to 30 //放行vlan10~30

[SW1-port-group] stp disable //关闭STP

[SW1] stp region-configuration //进入MST域视图

[SW1-mst-region] instance 30 vlan 21 to 30 //绑定实例与vlan关系

[SW1-mst-region] active region-configuration //激活MST域配置

[SW1] smart-link group 1 //配置Smart link组

[SW1-smlk-group1] port g0/0/1 master //配置为Smart link组的master

[SW1-smlk-group1] port g0/0/2 slave //配置为Smart link组的slave

[SW1-smlk-group1]load-balance instance 30 slave //配置负载分担功能

[SW1-smlk-group1] restore enable //使能回切功能

[SW1-smlk-group1] timer wtr 20 //设置回切时间

[SW1-smlk-group1]flush send control-vlan 10 //使能发送Flush报文功能

[SW1-smlk-group1]smart-link enable //使能Smart Link组功能

SW2配置：

[SW2] port-group group-member g0/0/1 g0/0/2 //创建进入接口组

[SW2-port-group] smart-link flush receive control-vlan 10 //使能接收Flush报文功能

[SW2-port-group] stp disable //关闭STP

SW3配置：

[SW2] port-group group-member g0/0/1 g0/0/2 //创建进入接口组

[SW2-port-group] smart-link flush receive control-vlan 10 //使能接收Flush报文功能

[SW2-port-group] stp disable //关闭STP

SW4配置：

[SW2] port-group group-member g0/0/1 g0/0/2 //创建进入接口组

[SW2-port-group] smart-link flush receive control-vlan 10 //使能接收Flush报文功能

[SW2-port-group] stp disable //关闭STP

利用命令dis smart-link group 1

如图1.3利用dis smart-link group 1查看SW1上Smart-link group 1的信息.

1. Smart-link group已经开启
2. 回切时间为30S
3. 负载链路为实例30 控制vlan为10
4. 接口信息以及状态与配置相符

Monitor link的出现

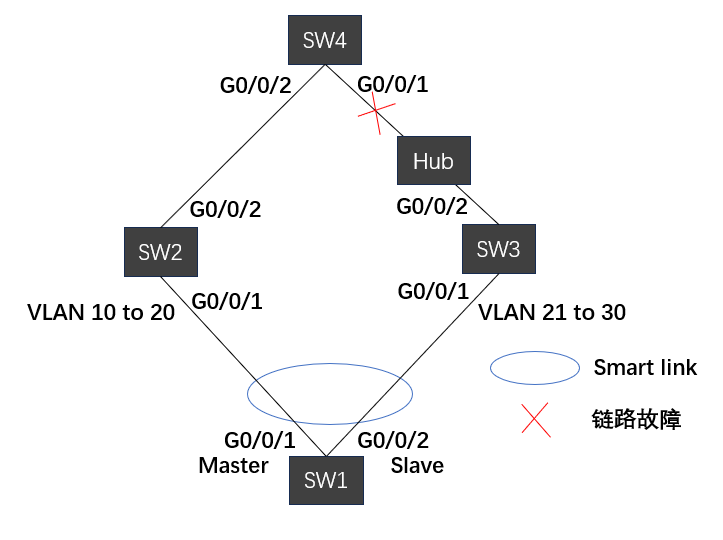

如图1.4在双上行的链路组网中，上行设备或者链路故障时，下层的设备（SW1）无法感知，从而影响正常业务的运行。在以往的VRRP组网中，为了达到上行设备或者链路故障时，VRRP主备能够及时快速的切换，防止次优路径的产生，我们可以将VRRP与BFD进行联动来达到毫秒级的快速切换检测，那么在Smart link的场景下，可用什么技术来支持呢？我们一起来看看吧

Monitor link以及Smart link 与Monitor lin

 详细见：Monitor link
