InnoDB引擎目前是MySQL默认的储存引擎，主要是分为三部分

储存结构     存结构     线程结构

 一.储存结构

1.储存结构分为逻辑储存，跟物理储存结构

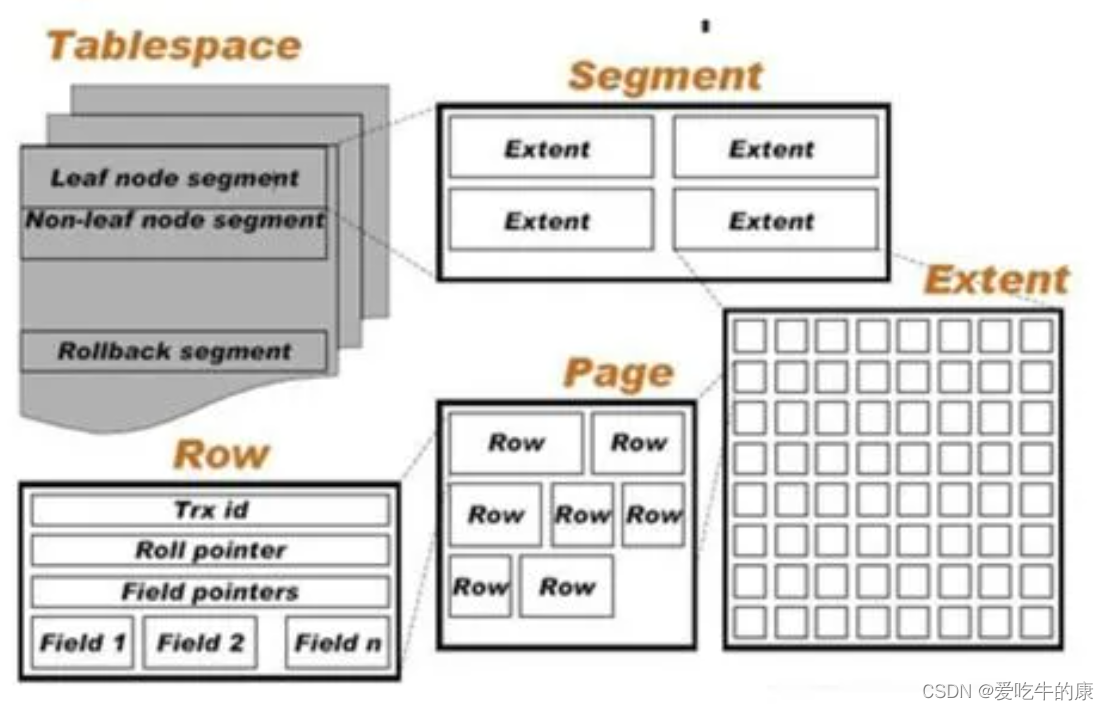

InnoDB储存引擎的逻辑储存结构，所有创建的表都存放在一个空间中，称为表空间，表空间有由段，区 页 组成

2.表空间

 表空间可以看为储存引擎的老大 ，所有的数据都是存放在数据表里

3.段

在表空间是由各个段组成的，常见的段有数据段，索引段 回滚段

InonoDB储存引擎是由索引组成的 ，因此数据即索引 索引即数据

（注意：并不是每个对象都有段，更准确的说，表空间是由分散的页和段组成）

4.区

区是连续的页组成，是物理连续分配的一段空间 每个区域固定大小1MB，对于大的数据段 InnoDB储存引擎做多分为四个区，保证数据的顺序

5.页

InnoDB的最小物理储存分配单位是页 页的默认大小是16kB

常见的页类型有：

数据页  Undo页  系统页  事务数据页  插入缓冲位图页  插入缓冲空间列表页  未压缩的二进制大对象页  压缩的二进制大对象页

6.行

InnoDB储存引擎的面是向行的 也就是说数据的存放是按照行进行的 最多允许存放 16*1024/2-200的行记录 即7992行的记录

二.物理储存结构

mysql 是通过逻辑储存结构来管理物理储存结构，即管理硬盘上储存的各种文件

1.数据文件

idb文件和ibdata文件，这两种文件都是存放innoDB数据文件，之所以有两种文件存放innoDB数据（包括索引），是因为InnoDB的数据存放方式可以通过配置来决定是共享表空见储存数据，还是独立空间储存数据

2.重做日志

重做日志 文件是InnoDB储存引擎生成的日志，主要是为了保护数据的可靠性和事务的持久性

3.撤销日志文件

撤销日志是记录一些旧版本的数据

4.参数文件

在MySQL启动时，数据库会先都一个配置文件，用于寻找数据库的各种文件所在的位置

MySQL把参数分为两类 动态跟静态

动态参数：MySQL在运行的过程中可以对参数进行在线修改，可以通过命令 set global 或者  set session 在数据库中完成设置

静态参数：是指无法在线修改

5.错误日志

记录了MySQL的启动，运行，关闭 过程中出现的问题，进行了一些记录

6.二进制日志（binlog）

记录了一些数据库更改的操作但是不包括select 跟 show 因为操作数据本身没有修改

可以完成主从复制，把主服务器所有修改的数据记录在binlog中，通过网络发送给从服务器，从而达到主从同步的目的

进行恢复操作，数据可以通过binlog文件，使用mysqlbinlog命令，实现基于时间跟位置的恢复

7.慢查询日志

慢查询日志可以把参数"log_query_time"时间的所有SQL语句记录下来

8.全量日志

全量日志会记MySQL数据库的所有操作的SQL语句，包括select 跟 show

9.中继日志

主从复制中，中继日志是从服务器上一个很重要的文件

1.主服务器（ master ）把数据更改记录到二进制日志（ binlog ）中

2.从服务器（ slave ）把主服务器的二进制日志复制到自己的中继日志（ relay log )

3.从服务器重做中继日志中的日志，把更改应用到自己的数据库上，达到最终一致性

10.PID文件

当MySQL启动时候，会将自己的ID写入到一个文件中，该文件称为PID文件.

11.  Socket文件

在 UNIX 系统下本地连接 MySQL 可以采用 UNIX 域套接字方式，这种方式需要一个套接字( socket ）文件，由参数 socket 控制

12.表结构文件

数据的存储是根据表进行的，每个表都会有与之对应的文件。但不论采用何种存储引擎， MySQL 都有一个以 frm 为后缀名的文件，这个文件记录了该表的表结构定义。 frm 可以存放视图的定义，存放视图定义的 frm 文件是文本文件
