LCD602显示字符

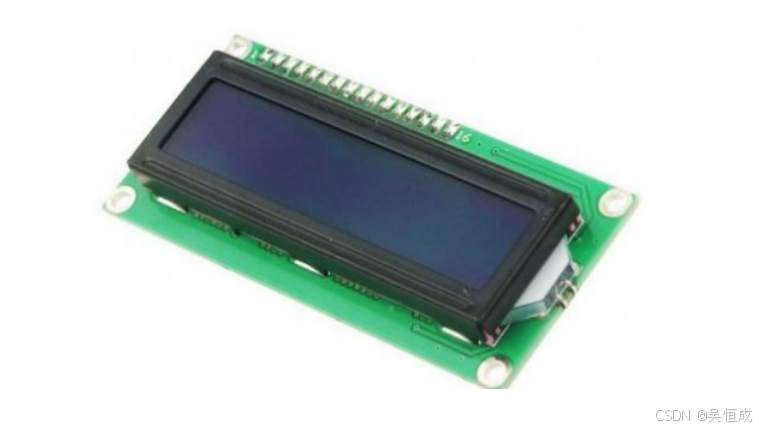

LCD1602（Liquid Crystal Display）是一种工业字符型液晶，能够同时显示 16×02 即 32 字符(16列两行)

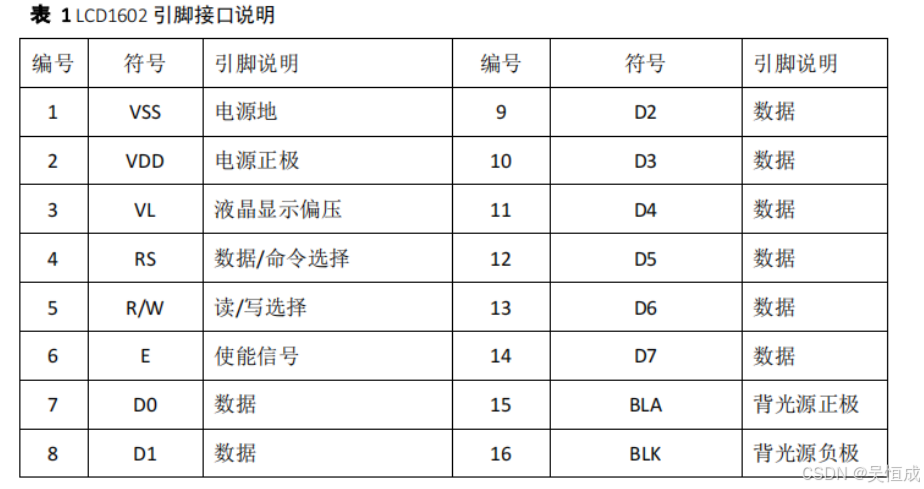

引脚说明

第 1 脚 : VSS 为电源地

第 2 脚 : VDD 接 5V 正电源

第 3 脚 : VL 为液晶显示器对比度调整端 , 接正电源时对比度最弱，接地时对比度最高，对比度

过高时会产生 “ 鬼影 ” ，使用时可以通过一个 10K 的电位器调整对比度。

第 4 脚 ： RS 为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第 5 脚 ： R/W 为读写信号线，高电平时进行读操作，低电平时进行写操作。当 RS 和 R/W 共

同为低电平时可以写入指令或者显示地址，当 RS 为低电平 R/W 为高电平时可以读忙信号，

当 RS 为高电平 R/W 为低电平时可以写入数据。

第 6 脚 ： E 端为使能端，当 E 端由高电平跳变成低电平时，液晶模块执行命令。

第 7-14 脚 ： D0 ～ D7 为 8 位双向数据线。

第 15 脚 ：背光源正极。

第 16 脚 ：背光源负极

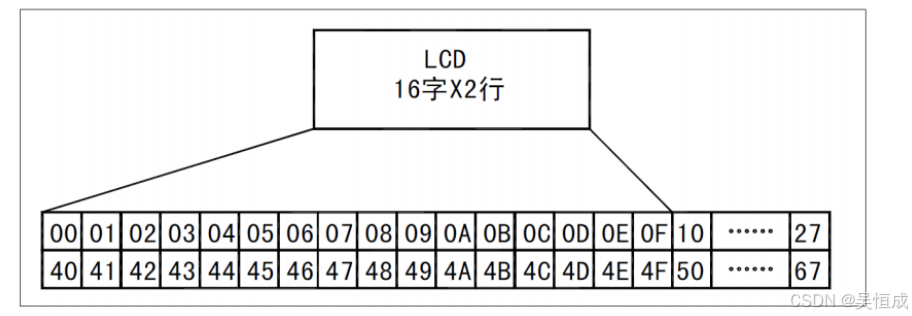

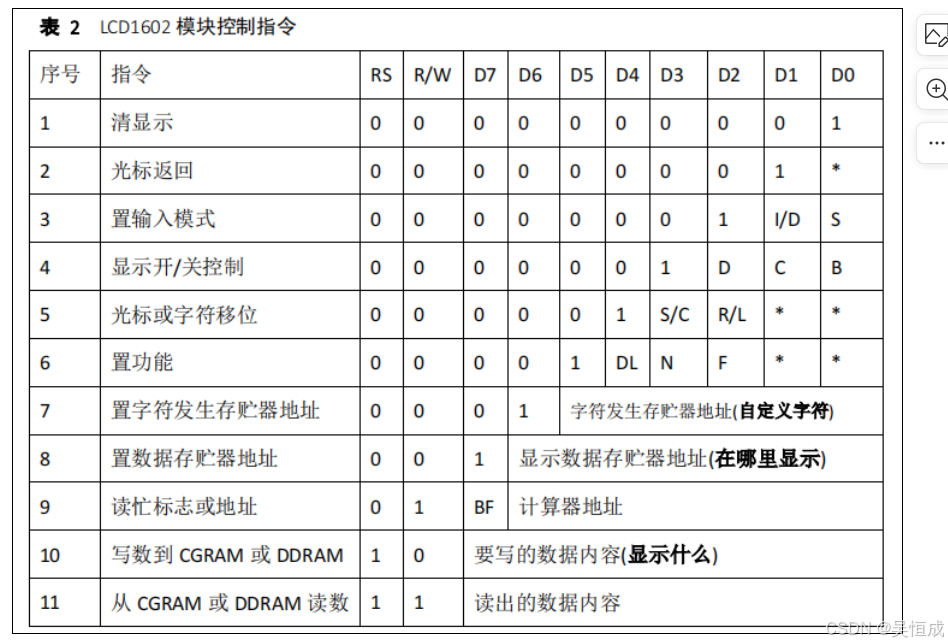

在哪里显示

例如第二行第一个字符的地址是 40H ，那么是否直接写入 40H 就可以将光标定位在第二行第

一个字符的位置呢？这样不行，因为写入显示地址时要求最高位 D7 恒定为高电平 1 所以实

际写入的数据应该是 01000000B(40H) +10000000B(80H)=11000000B(C0H)

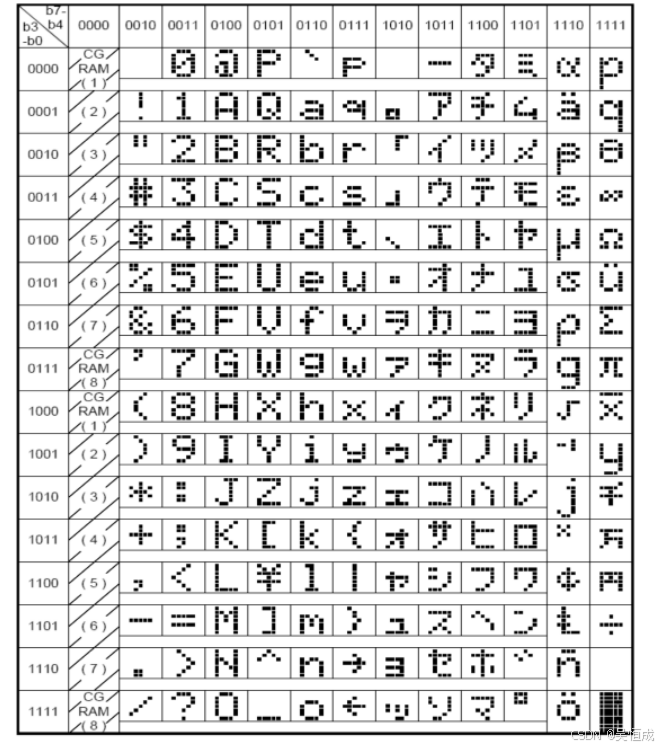

显示什么（其实就是ASCII）

ASCII（发音：，American Standard Code for Information Interchange，美国信息交换标准代码）是基于拉丁字母的一套电脑编码系统。 它主要用于显示现代英语，而其扩展版本延伸美国标准信息交换码则可以部分支持其他西欧语言，并等同于国际标准ISO/IEC 646。 ASCII 由电报码发展而来。

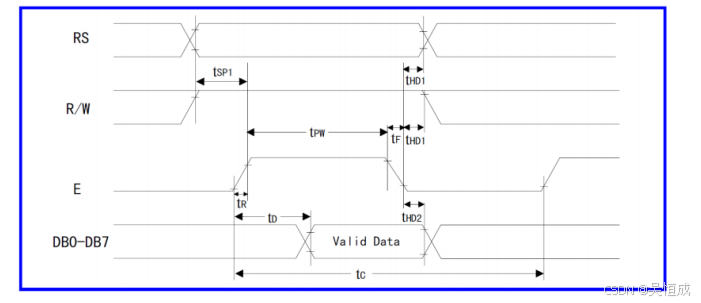

读操作时序

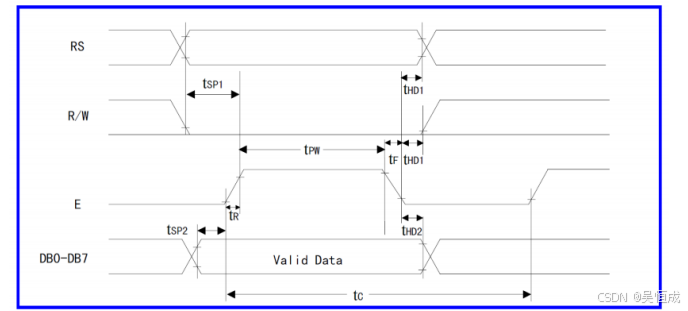

写操作

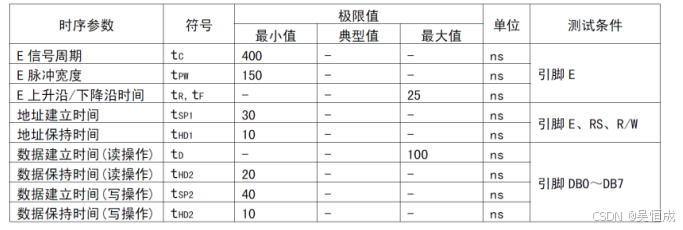

数序参数

代码实现

#include "reg52.h"
#include "intrins.h"

#define databuffer  P0//定义8位数据线 p0端口组
/*
RS  -- P1.0
RW  -- P1.1
E   -- P1.4 */
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;

void check_busy()
{
	char tmp = 0x80;
	databuffer = 0x80;

	while(tmp & 0x80){//1000 0000
		RS = 0;
		RW = 1;
		EN = 0;
		_nop_();
		EN = 1;
		_nop_();
		_nop_();
		tmp = databuffer;
		EN = 0;
		_nop_();
	}
}



void Write_Cmd_Func(char cmd)
{
	check_busy();
	RS = 0;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = cmd;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();
}
void Write_Data_Func(char dataShow)
{
	check_busy();
	RS = 1;
	RW = 0;

	EN = 0;
	_nop_();
	databuffer = dataShow;
	EN = 1;
	_nop_();
	_nop_();
	EN = 0;
	_nop_();

}

void Delay15ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 27;
	j = 226;
	do
	{
		while (--j);
	} while (--i);
}
void Delay5ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 9;
	j = 244;
	do
	{
		while (--j);
	} while (--i);
}
void LCD1602_INIT()
{
	//（1）延时 15ms
	Delay15ms();
//（2）写指令 38H(不检测忙信号)
	Write_Cmd_Func(0x38);
//（3）延时 5ms
	Delay5ms();
//（4）以后每次写指令，读/写数据操作均需要检测忙信号
//（5）写指令 38H：显示模式设置
	Write_Cmd_Func(0x38);
//（6）写指令 08H：显示关闭
	Write_Cmd_Func(0x08);
//（7）写指令 01H：显示清屏
	Write_Cmd_Func(0x01);
//（8）写指令 06H：显示光标移动设置
	Write_Cmd_Func(0x06);
//（9）写指令 0CH：显示开及光标设置}
	Write_Cmd_Func(0x0c);
}

void LCD1602_ShowLine(char row ,char col ,char *string)
{
	switch(row){

		case 1:
			Write_Cmd_Func(0x80 + col);
			while(*string){
			Write_Data_Func(*string);
				string++;
			}
		break;

		case 2:
			Write_Cmd_Func(0x80 +0x40+ col);
			while(*string){
			Write_Data_Func(*string);
				string++;
			}

		break;


	}


}


void main()
{
	char posion = 0x80 + 0x05;
	//char dataShow = 'c';

	LCD1602_INIT();
	LCD1602_ShowLine(1,5,"NO.1");
	LCD1602_ShowLine(2,0,"wu_heng_cheng_nb");

}

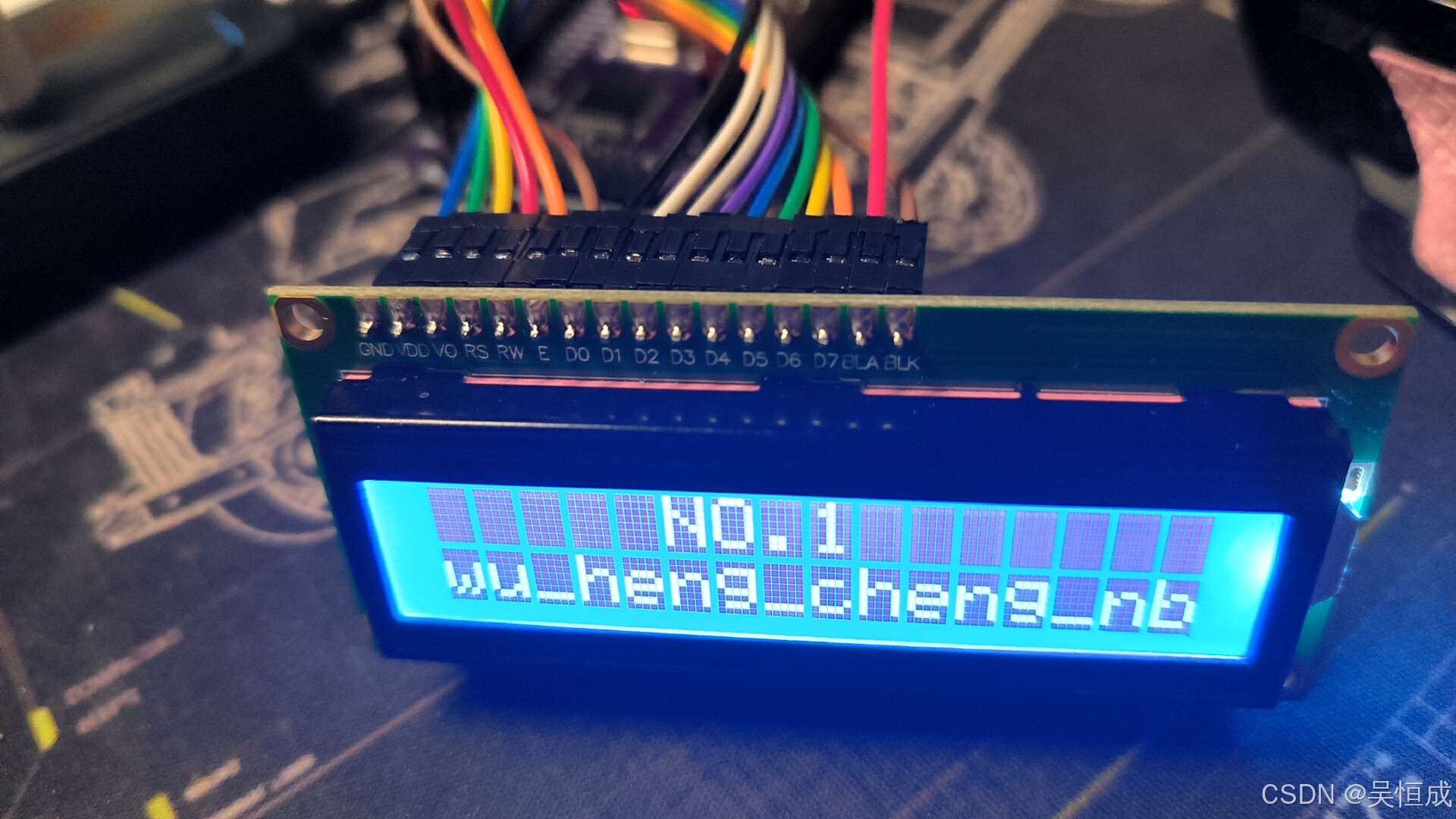

效果图
