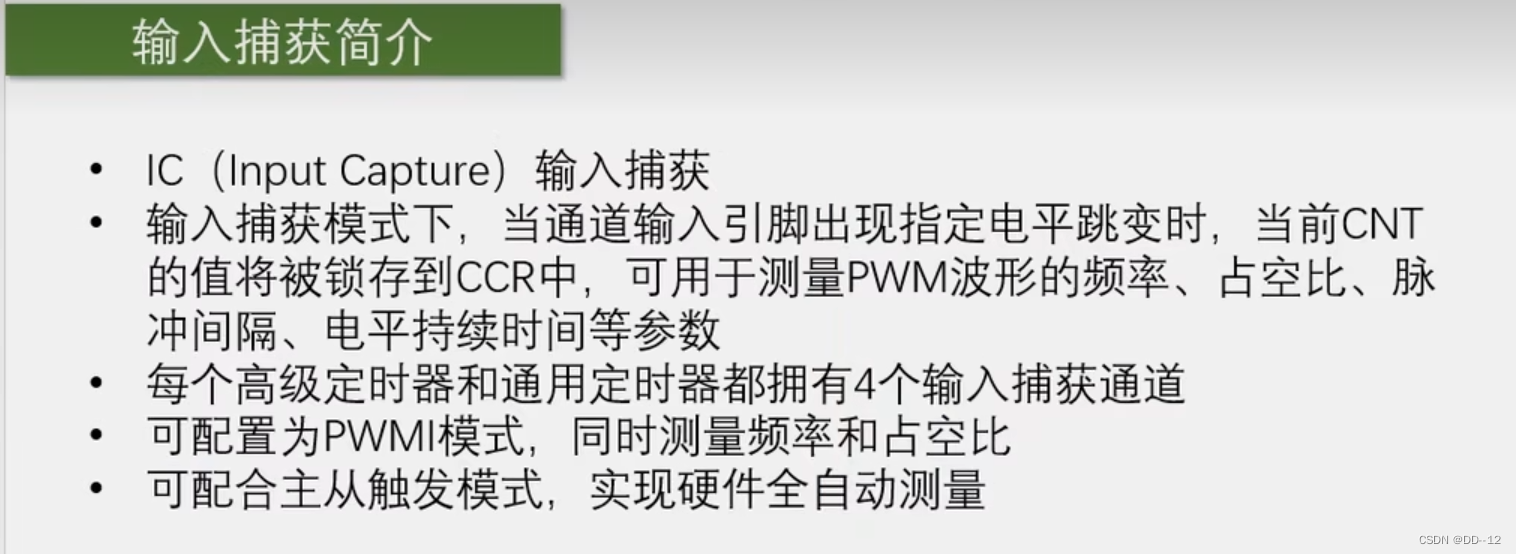

1.输入捕获简介

 频率测量方式：

 测频法适合高频信号，而测周法适合低频信号

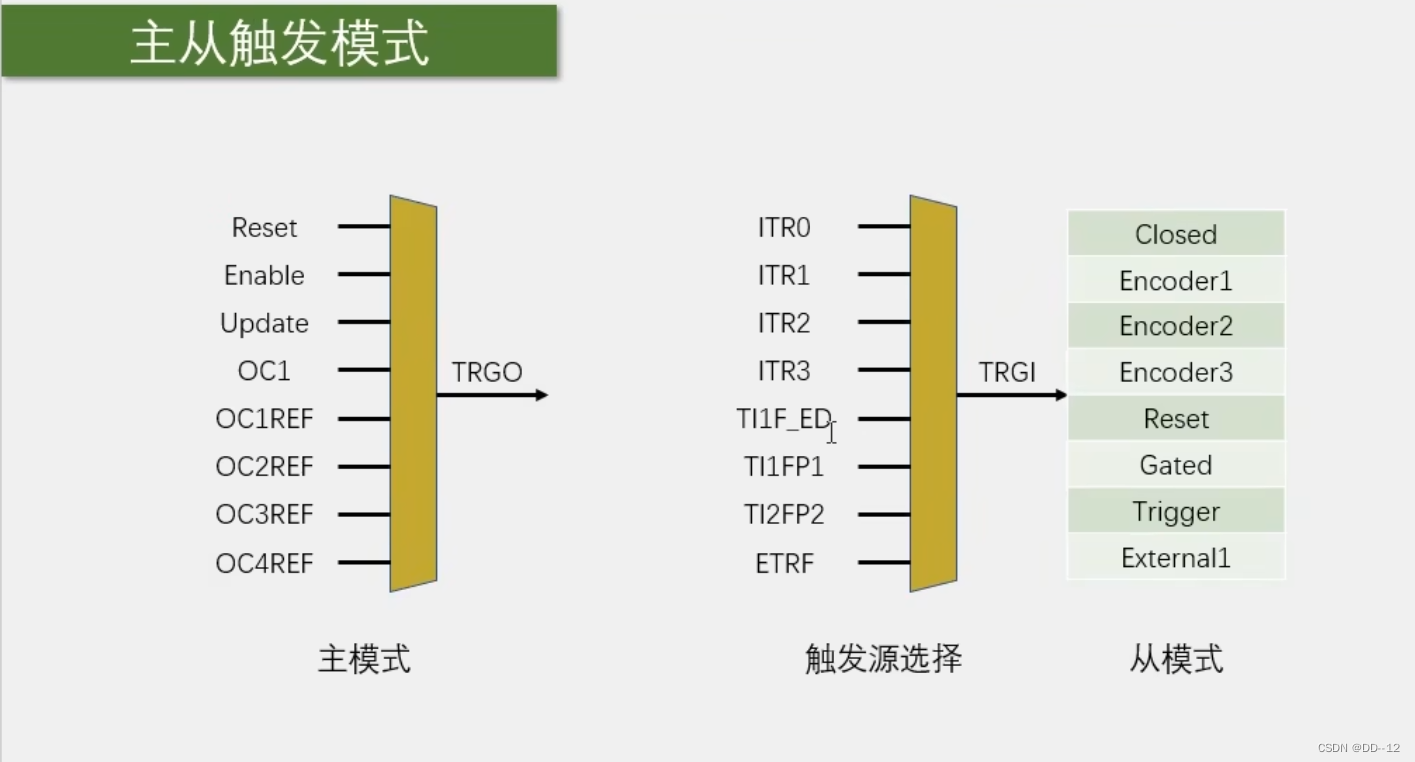

2.主从触发模式

 主模式可以将定时器内部的信号映射到TRGO引脚用于触发别的外设

从模式是接收其他外设或者自身外设的一些信号用于控制自身定时器的运行

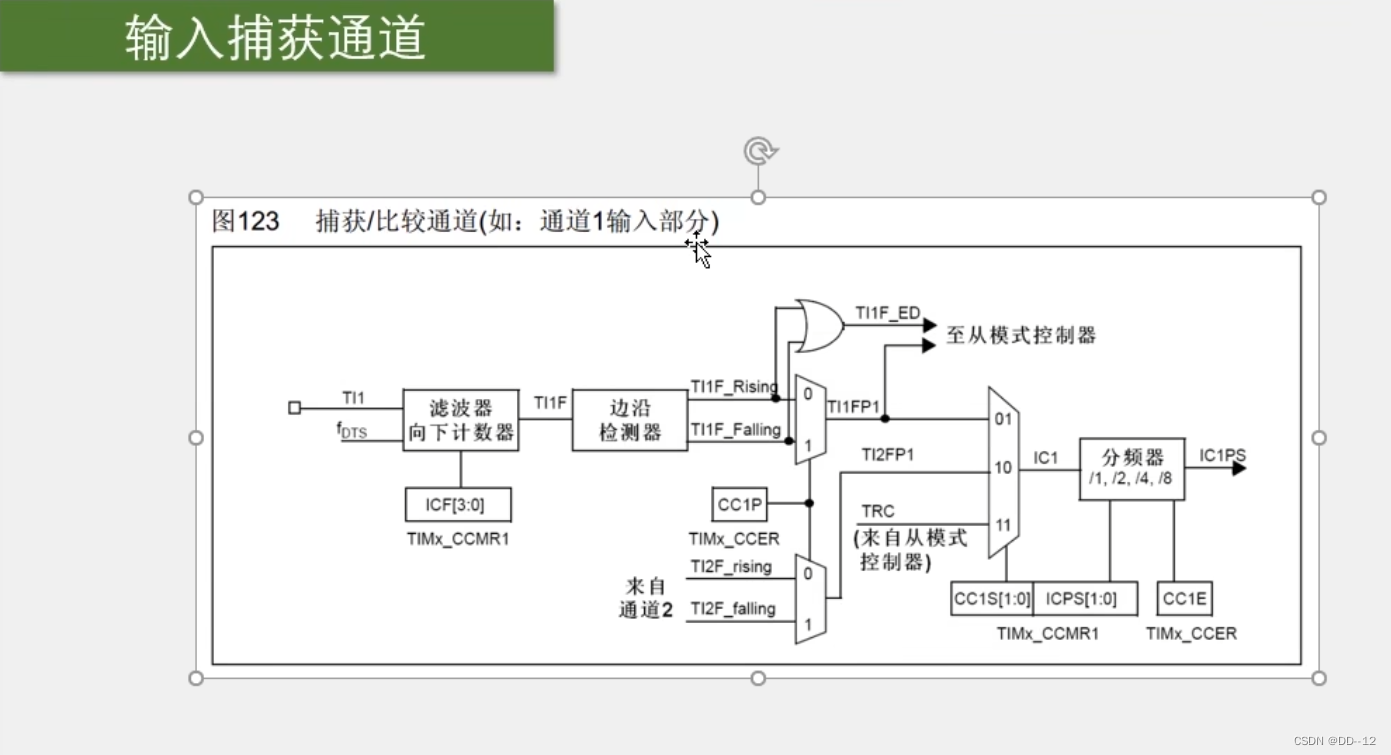

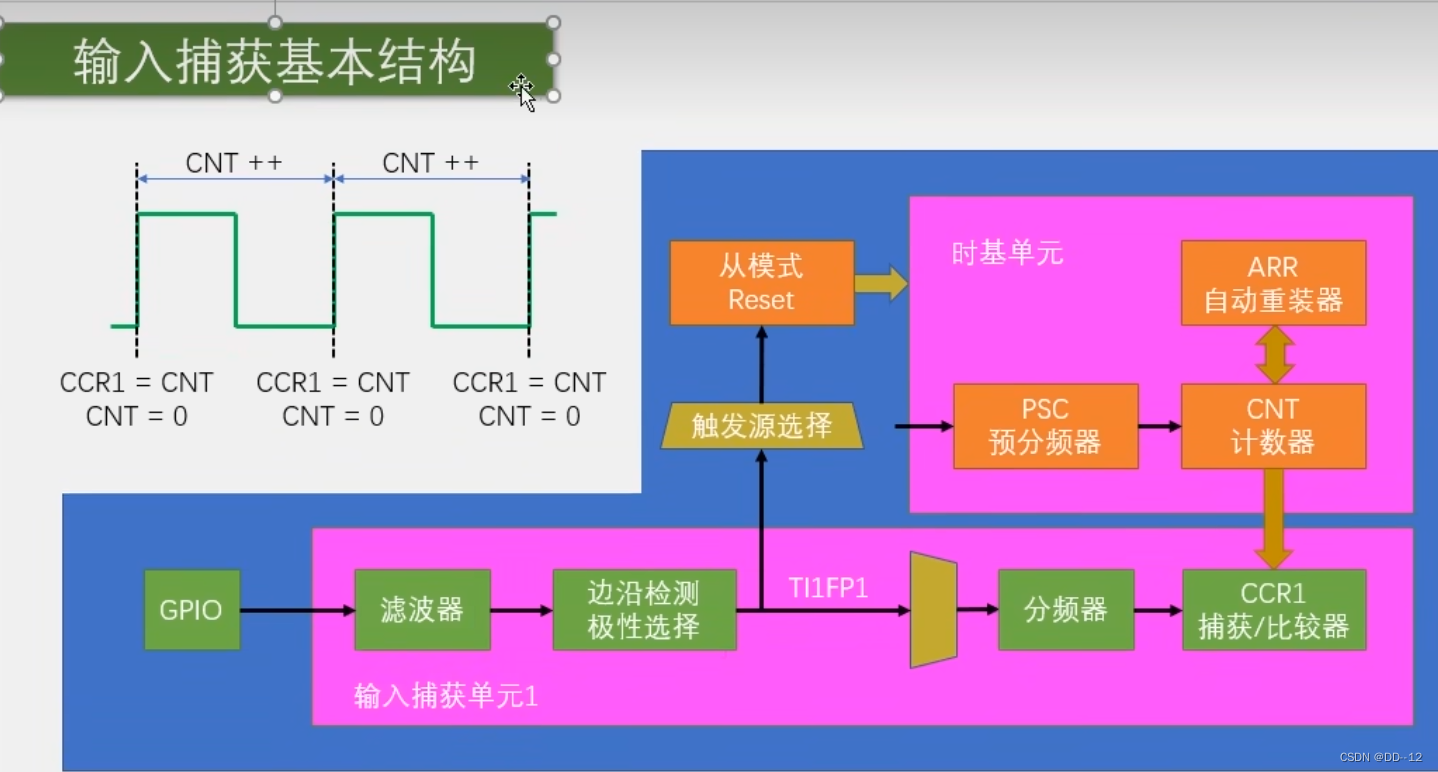

3.输入捕获通道结构

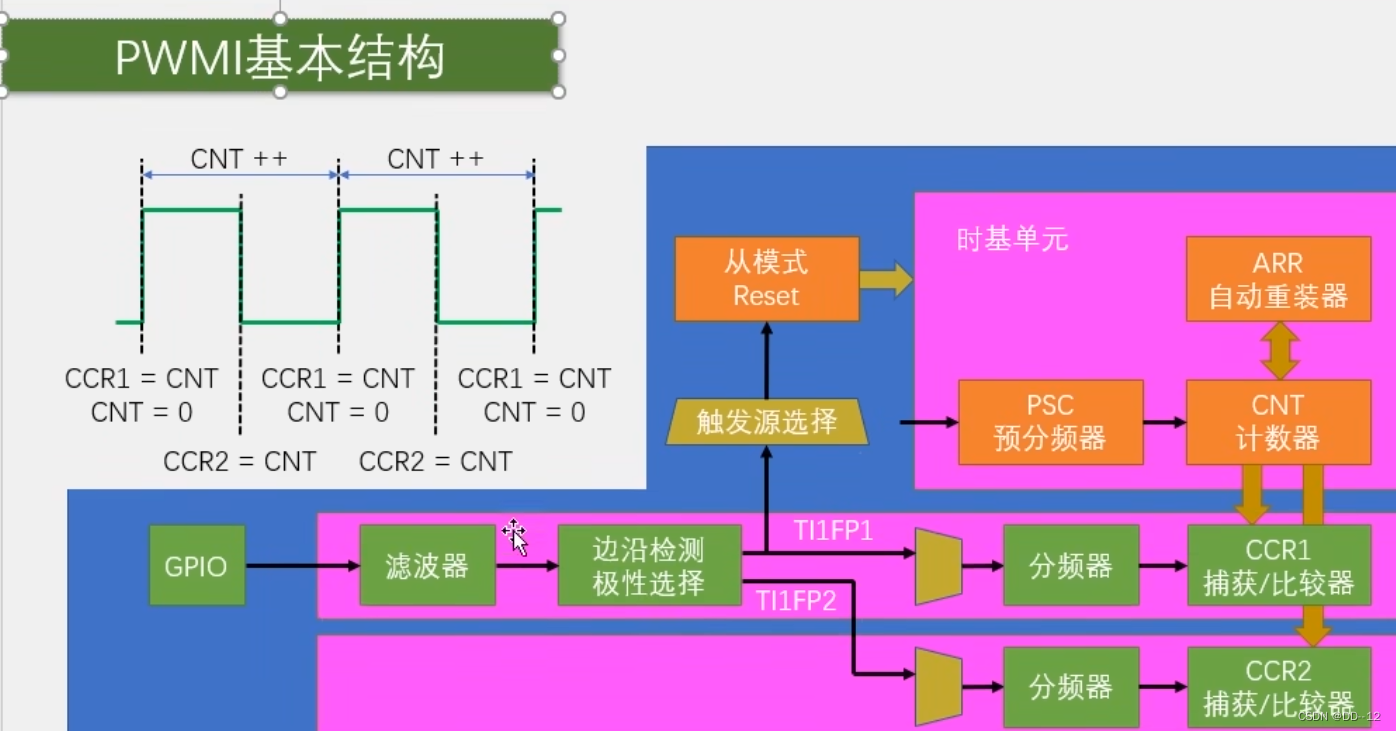

 PWMI基本结构
