【计算机组成原理】存储系统

一、存储系统的基本概念

1.1 存储器的分类：

1.1.1 按在计算机中的作用（层次）分类

主存储器：主存，又称内存储器（内存），用来存放计算机运行期间所需的程序和数据，CPU可以直接随机地对其进行访问，也可以和高速缓冲存储器及辅助存储器交换数据。

辅助存储器：辅存，又称外存储器（外存），用来存放当前暂时不用的程序和数据，以及一些永久性保存的信息。

高速缓冲存储器：简称Cache，介于主存和CPU之间，用来存放当前CPU经常使用的指令和数据，以便CPU可以高速访问他们。

1.1.2 按存储介质分类

磁表面存储器：磁盘，磁带

磁芯存储器

半导体存储器：MOS型存储器，双极性存储器

光存储器：光盘

1.1.3 按存取方式分类

随机存储器：存储器中的任何一个存储单元都可以随机存取，而且存取时间与存储位置无关。

只读存储器：存储器的内容只能随机读出而不能随机写入。信息一旦写入存储器就固定不变，即使断电，内容也不会丢失。

串行访问存储器：对存储单元进行读/写操作，需要按照物理地址去寻址。

1.1.4 按信息的可保存性分类

易失性存储器

非易失性存储器

1.2 存储器的性能指标

• 存储容量 = 存储字数 X 字长
• 单位成本：每位价格 = 总成本 / 总容量
• 存储速度：数据传输率 = 数据的宽度 / 存取周期
• 存取时间：存取时间是指从启动一次存储器操作到完成该操作所经历的时间，分为读出时间和写入时间
• 存储周期：存取周期又称读写周期或访问周期。
• 主存带宽：表示每秒从主存进出信息的最大数量，单位为字/秒。

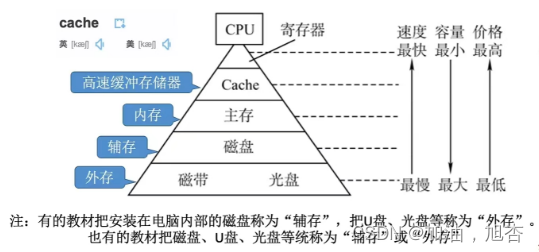

1.3 多级层次的存储系统

二、主存储器

2.1 DRAM芯片和SRAM芯片

2.1.1 DRAM的工作原理（动态RAM）

       动态随机存储器（DRAM）是利用存储元电路中的栅极电容上的电荷来存储信息的（读出1：MOS管接通，电容放电，数据线上产生电流；读出0：MOS管接通后，数据线上无电流），DRAM的基本存储元通常只使用一个晶体管，所以他比SRAM的密度要高的。（破坏性读出）

       DRAM具有容易集成，价位低，容量大和功耗低等优点，但DRAM的存取速度要比SRAM的慢，一般用于大容量的主存系统。

       DRAM上的电荷一般只能存储2ms，因此即使电源不断电，信息也会自动消失，因此，每隔一定时间必须刷新。每次刷新一行存储单元，利用行列地址来减少选通线的数量。

        假如DRAM内部结构排列成128 X 128的形式，读/写周期0.5us（2ms一共4000个周期）

常用的刷新方式有三种：

• 刷新方式一：每次读写完都刷新一行，系统的存取周期变为1us，前0.5us时间用于正常读写，后0.5us时间用于刷新某行。
• 刷新方式二：2ms内集中安排时间全部刷新，系统的存取周期还是0.5us，有一段时间专门用于刷新，无法访问存储器，称为访存死区。
• 刷新方式三：2ms内需要产生128次刷新请求，每个2ms / 128 = 15.6us一次，每15.6us中有0.5us的死时间。

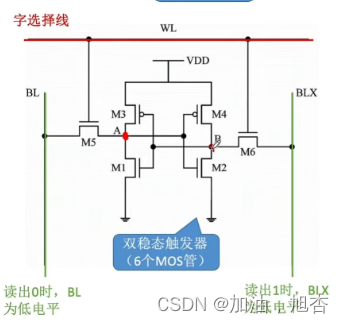

2.1.2 SRAM的工作原理（静态RAM）

       通常把存放一个二进制位的物理器件称为存储元，他是存储器的最基本的构件。地址码相同的多个存储元构成了一个存储单元，若干个存储单元的集合构成了存储体。

       静态随机存储器的存储元是用双稳态触发器来记忆信息的，因此即使信息被读出后，它仍保持其原状态而不需要再生（非破坏性读出）。

       SRAM的存取速度快，但集成度低，功耗较大，价格昂贵，一般用于高速缓冲存储器。

2.1.3 SRAM和DRAM的比较

类型特点	SRAM（静态RAM）	DRAM（动态RAM）
存储信息	触发器	电容
破坏性读出	非	是
读出后需要重写？（再生）	不用	需要
运行速度	快	慢
集成度	低	高
发热量	大	小
存储成本	高	低
易失/非易失存储器	易失（断电后信息消失）	易失（断电后信息消失）
需要“刷新”	不需要	需要
送行列地址	同时送	分两次送
主要用途	高速缓存	主机内存

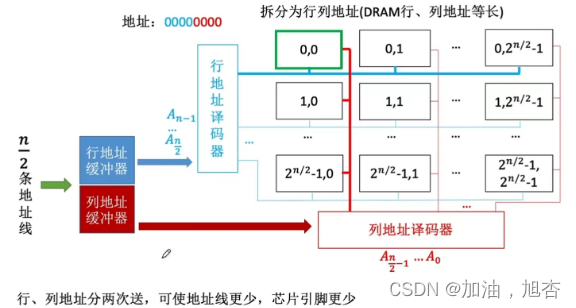

2.1.4 DRAM的地址线复用技术

2.2 只读存储器（*ROM）

2.2.1 只读存储器（ROM）的特点

       ROM和RAM都是支持随机访问的存储器，其中SRAM和DRAM都是易失性半导体存储器，而ROM中一旦有了信息，就不能轻易改变，即使掉电也不丢失。

ROM器件有两个显著的优点：

1. 结构简单，所以位密度比可读写存储器的高
2. 具有非易失性，所以可靠性高

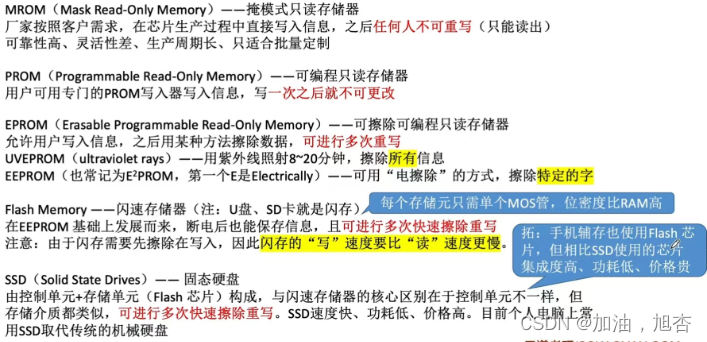

2.2.2 ROM的类型

• 掩模式只读存储器（MROM）
• 一次可编程存储器（PROM）
• 可擦除可编程只读存储器（EPROM）
• Flash存储器
• 固态硬盘（SSD）

2.2.3 总结

• 很多芯片虽然名字是"Read-Only"，但很多ROM也可以"写"
• 闪存的写速度一般比读速度更慢，因为写入前要先擦除
• RAM芯片是易失性的，ROM芯片是非易失性的。很多ROM也具有“随机存取“的特性

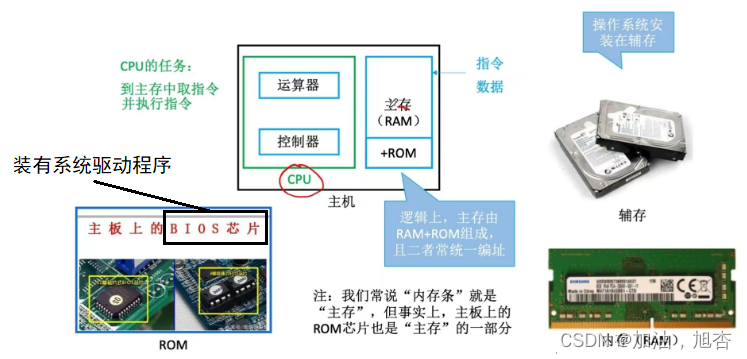

三、主存储器和CPU之间的连接

想要扩展主存子树怎么办？——字扩展

数据总线宽度 > 存储芯片字长怎么办？——位扩展

       现在的计算机MAR、MDR通常集成在CPU内部。存储芯片内只需要一个普通的寄存器（暂存输入、输出数据）

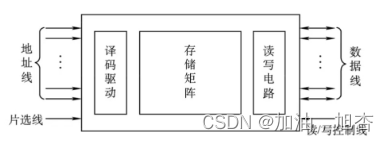

3.1 单块存储芯片与CPU之间的连接

3.2 多块存储芯片与CPU之间的连接

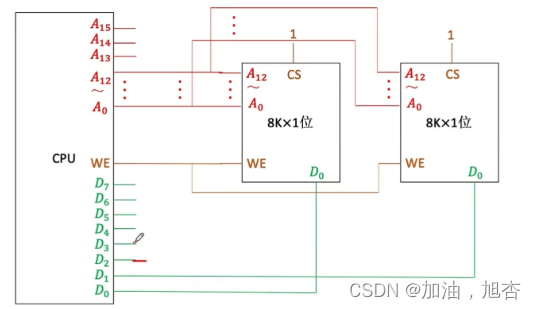

增加主存的存储字长——位扩展

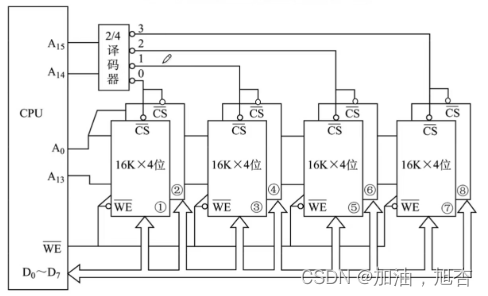

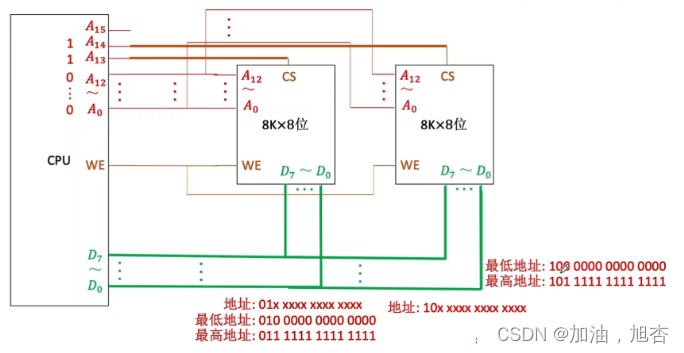

增加主存的存储字数——字扩展

线选法	译码器选法
n条线——n个选片信号	n条线——2^n个选片信号
电路简单	电路复杂
地址空间不连续	地址空间可连续

主存容量扩展——字位同时扩展

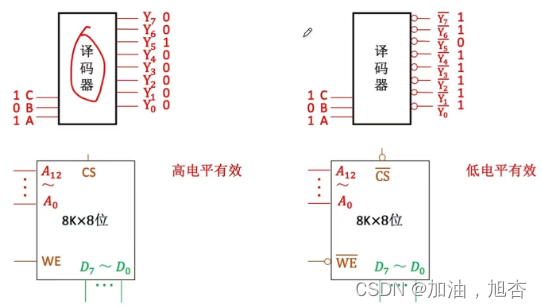

3.3 译码器

四、外存储器

4.1 磁盘存储器

计算机的外存储器又称为辅助存储器，目前主要适用磁表面存储器。

4.1.1 磁盘设备的组成

磁盘设备的组成：

磁盘驱动器：核心部件是磁头组件和盘片组件，

磁盘控制器：硬盘存储器和主机的接口

盘片：一块硬盘含有若干记录面，每个记录面划分为若干磁道，而每条磁道又划分为若干扇区，扇区是磁盘的最小单位，即磁盘按块存取。

磁头数：记录面数

柱面数：有多少条磁道

扇区数：表示每条磁道上有多少个扇区

4.1.2 磁盘的性能指标

磁盘的容量：一个磁盘所能存储的字节总数称为磁盘容量。磁盘容量有非格式化容量和格式化容量之分。

非格式化容量是指磁记录表面可以利用的磁化单元总数。

记录密度：记录密度是指盘片单位面积上记录的二进制的信息量，通常以道密度、位密度和面密度表示。

平均存取时间 = 寻道时间（磁头移动到目的磁道）+旋转延迟时间（磁头定位到所在扇区）+ 传输时间（传输数据所花费的时间）

数据传输率：磁盘存储器在单位时间内向主机传送数据的字节数，称为数据传输率。

假如磁盘的转数为r（转/秒），每条磁道容量为N个字节，则数据传输率为Dr = r * N

4.1.3 磁盘的地址

主机向磁盘控制器发送寻址信息，磁盘的地址一般如图所示：

4.1.4 磁盘的工作过程

       磁盘的主要操作是寻址，读盘，写盘。每一个操作都对应一个控制字，硬盘工作时，第一步是取控制字，第二步是执行控制字。

       硬盘属于机械式部件，其读写操作是串行的，不可能在同一时刻即读又写，也不可能在同一时刻读两组数据或写两组数据。

4.1.5 磁盘阵列

       RAID（廉价冗余磁盘阵列）是将多个独立的物理磁盘组成一个独立的逻辑盘，数据在多个物理盘上分割交叉存储，并行访问，具有更好的存储性能、可靠性和安全性。

4.2 固态硬盘SSD

原理：基于闪存技术Flash Memory，属于电可擦除ROM，即EEPROM

组成：闪存翻译层——负责翻译逻辑块号，找到对应的页。存储介质：多个闪存芯片。

五、高速缓冲存储器

       由于程序的转移概率不会很低，数据分布的离散性较大，所以单纯依靠并行主存系统提高主存系统的。这就必须从系统结构上进行改进，即采用存储体系。通常将存储系统分为Cache——主存层次和主存——辅存层次。

5.1 程序访问的局部性原理

       程序访问的局部性原理包括时间局部性和空间局部性。时间局部性是指在最近的未来要用到的信息，很可能是现在正在使用的信息，因为程序中存在循环。空间局部性是指在最近的未来要用到的信息，很可能与现在正在使用的信息在存储空间上是临近的，因为指令通常是顺序存放、顺序执行的，数据一般也是以向量、数组等形式存储在一起的。

5.2 Cache的基本工作原理

       Cache位于存储器层次结构的顶层，通常由SRAM构成。为了便于Cache和主存间交换信息，Cache和生存都被划为相等的块，由于Cache的容量远小于主存的容量，所以Cache仅仅保存主存中最活跃的若干块的副本。

命中率的计算：

设一个程序执行期间，Cache的总命中次数为Nc，访问主存的总次数为Nm，则命中率为：H = Nc(Nc + Nm)。

平均访问时间的计算：

设tc为命中时的Cache访问时间，tm为未命中时的访问时间，1 - H表示未命中率，则Cache——主存系统的平均访问时间Ta为：Ta = Htc + (1 - H)tm 或 Ta = Htc + (1 - H)(tm + tc)

5.3 Cache和主存的映射关系

直接映射

主存中的每一块只能装入Cache中的唯一位置，如果这个位置已经有内容，则产生块冲突，原来的块将无条件地被替换出去。直接映射的块冲突最高，空间利用率最低。

Cache行号 = 主存块号 mod Cache总行数

全相联映射

主存中的每一块可以装入Cache中的任何位置，每行的标记用于指出该行取自主存中的那一块，所以CPU访问时需要与所有Cache行的标记进行比较。全相联映射的优点是：Cache的冲突概率低，空间利用率高，命中率高。

组相联映射

将Cache分为Q个大小相等的组，每个主存块可以固定装入组中的任意一行，

Cache组号 = 主存块号  mod  Cache组数

5.4 Cache替换算法

随机算法

随机地确定替换的Cache块。它的实现比较简单，但未依据程序访问的局部性原理，因此命中率较低。

先进先出算法

选择最早调入的行进行替换。它比较容易实现，但未依据程序访问的局部性原理

近期最少使用算法

依据程序访问的局部性原理，选择近期内长久没被访问的Cache行作为替换的行。

计数器变换规则：

命中时，所命中的行的计数器清零，比其低的计数器加1，其余不变；

未命中且还有空闲行时，新装入的行的计数器置为0，其余全部加1；

未命中其无空闲行时，计数值最大的块被淘汰，新装的块的计数器置为0，其余全部加1。

最不经常使用算法

将一段时间内被访问次数最少的存储行换出，每行设置一个计数器，新行建立后从0开始计数，每访问一次，被访问的行计数器加1，将最小值进行替换。

5.5 Cache写策略

写命中

全写法：当CPU对Cache写命中时，必须把数据同时写入Cache和主存。当某一块需要替换时，不必将这一块写会主存，用新调用的块直接覆盖即可。

回写法：当CPU对Cache写命中时，只把数据写入Cache，而不立即写入主存，只有当此块被换出时才写回主存。

写不命中

写分配法：加载主存中的块到Cache中，然后更新这个Cache块，它试图利用程序的空间局部性，但是缺点是：每次不命中都需要从主存中读取一块。
非写分配法：只写入主存，不进行调块。

六、虚拟存储器

       主存和辅存共同构成了虚拟存储器，二者在硬性和系统软件的共同管理下工作。对于应用程序员而言，虚拟存储器是透明的，虚拟存储器具有主存的速度和辅存的容量。

6.1 虚拟存储器的基本概念

       虚拟存储器将主存或辅存的地址空间统一编址，形成了一个庞大的地址空间，在这个空间内，用户可以自由编程，而不必在乎实际上的主存容量个程序在主存中实际的存放位置。

6.1 页式存储器（存储在主存中）

       页式虚拟存储器以页为基本单位。虚拟空间与主存空间都被划分为同样大小的页，主存的页被称为实页，虚存的页被称为虚页。把虚拟地址分为两个字段，虚页号和页内地址。

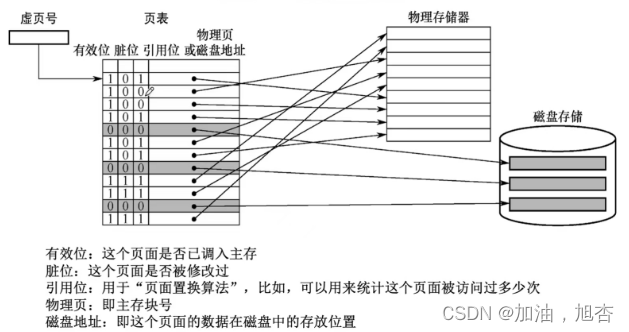

6.1.1 页表

6.1.2 快表

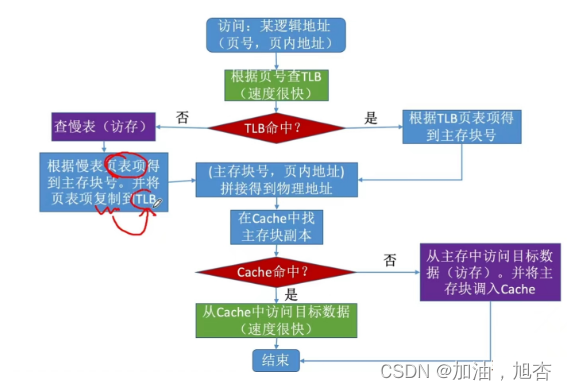

       根据局部性原理，如果我们在一个页表中，找到了一个页表框，我们需要将该页表项复制到快表（TLB）中，在之后的查找中，我们会进行查看是否TLB命中。逻辑地址 = 逻辑页号 + 页内地址（虚地址 = 虚页号 + 页内地址）；物理地址 = 主存块号 + 页内地址（实地址 = 实页号 + 页内地址）

6.2 虚拟存储器

6.2.1 对页表进行更一步地理解

6.2.2 存储器的层次结构

段式虚拟存储器——按照功能模块拆分，拆分的页面大小不相等。虚拟地址 = 段号 + 段内地址。

段页式虚拟存储器——按照功能模块分段，再讲各个段分页。

把程序按逻辑结构进行分段，每段再划分为固定大小的页，主存空间也划分为大小相等的页，程序对主存的调入、调出仍以页为基本传送单位。每个程序对应一个段表，每段对应一个页表。

虚拟地址 = 段号 + 段内页号 + 页内地址
