ARM架构与编程（基于STM32F103）第三章 ARM汇编指令

1、VisUAL汇编模拟器

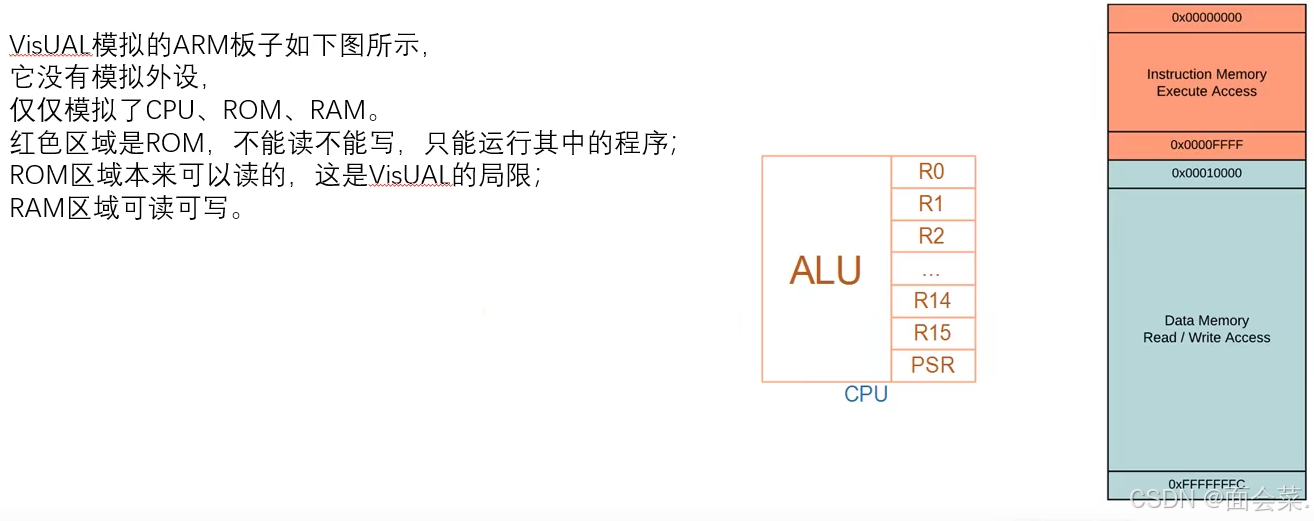

        要学习简单的汇编指令可不能纸上谈兵，至少有一款趁手的工具提供给我们练习，这一款模拟器可以模仿ARM架构下的CPU，实际方便是挺方便，但是他仍然有缺点，首先是缺少外设，其次模拟器的ROM不可读不可写，在实际的CPU中是可以读ROM的

下载地址:https://salmanarif.bitbucket.io/visual/downloads.html

使用方法:https://salmanarif.bitbucket.io/visual/user_guide/index.html

2、内存访问指令

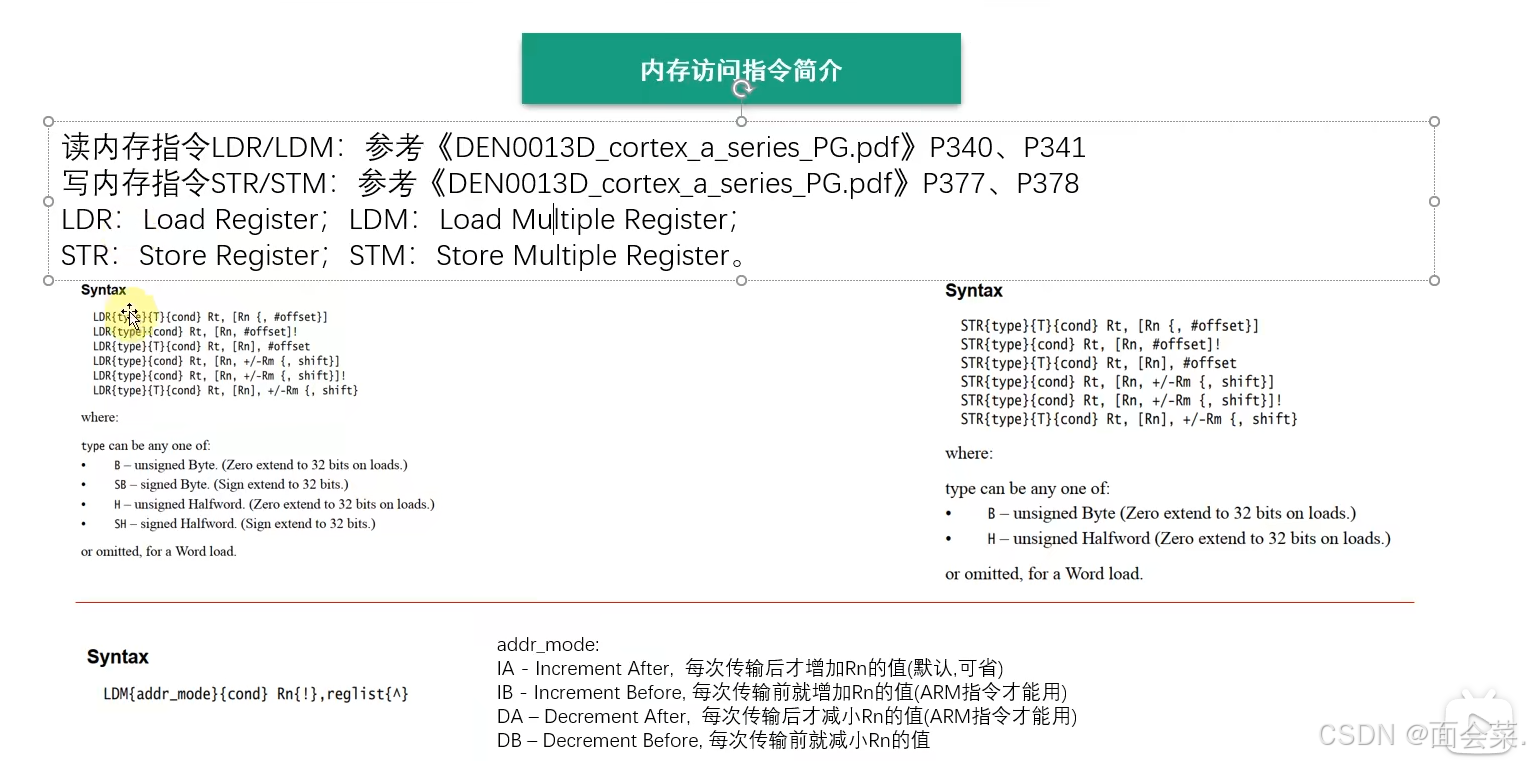

        站在CPU的角度，我们访问内存和地址的方式都是一样的，所以对于我们写程序的时候，读写内存和地址的指令也是一样的，访问内存的指令分读单个和读多个，LDR就是把地址中的值读取到CPU当中，而STR就是把CPU的值保存在某个地址中，还有STM和LDM指令就是访问多个内存地址

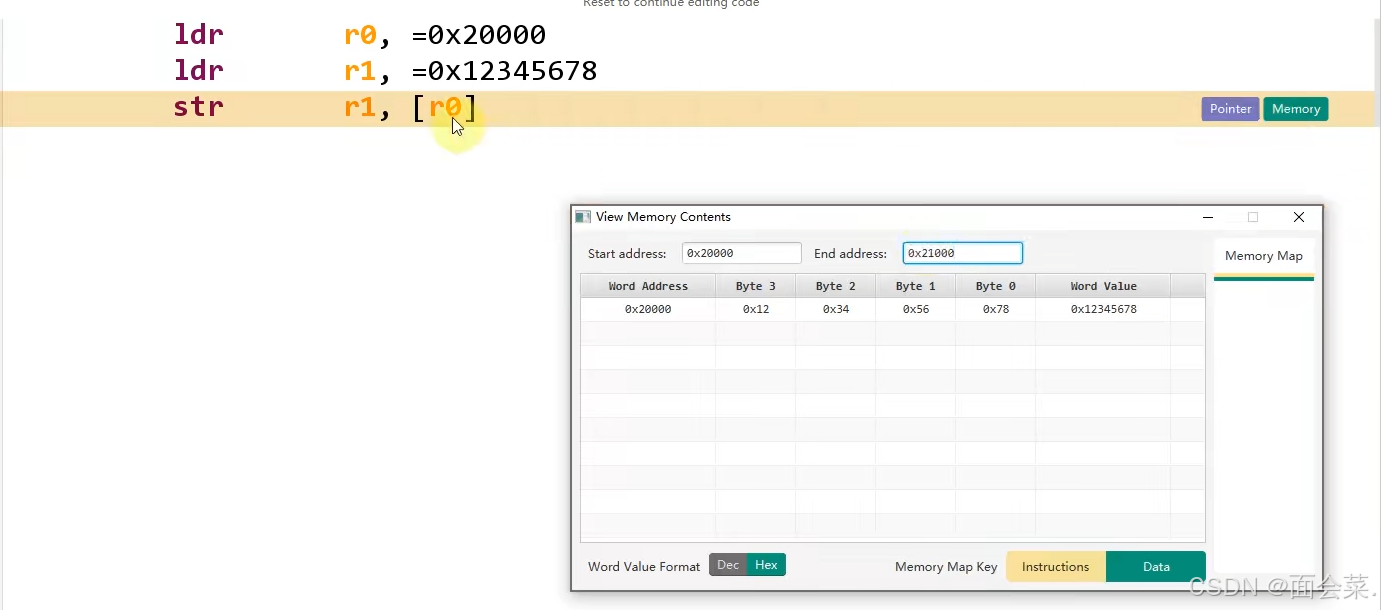

        光说不练假把式，我们打开VisUAL汇编模拟器来练习一下，0x00000000到0x0000FFFF是不可读不可写地址，0x00010000到0xFFFFFFFC是可读可写地址，内存设置为0x00020000

        因为这些数都不是立即值，所以我们得用伪指令来把这些数先存入R0和R1寄存器当中，然后我们读取内存地址0x20000到0x21000这一段地址，就能看见我们写入的数据，作为伪指令的一个简单的小练习，下面会对单个寄存器和多个寄存器操作的常规操作方法进行介绍

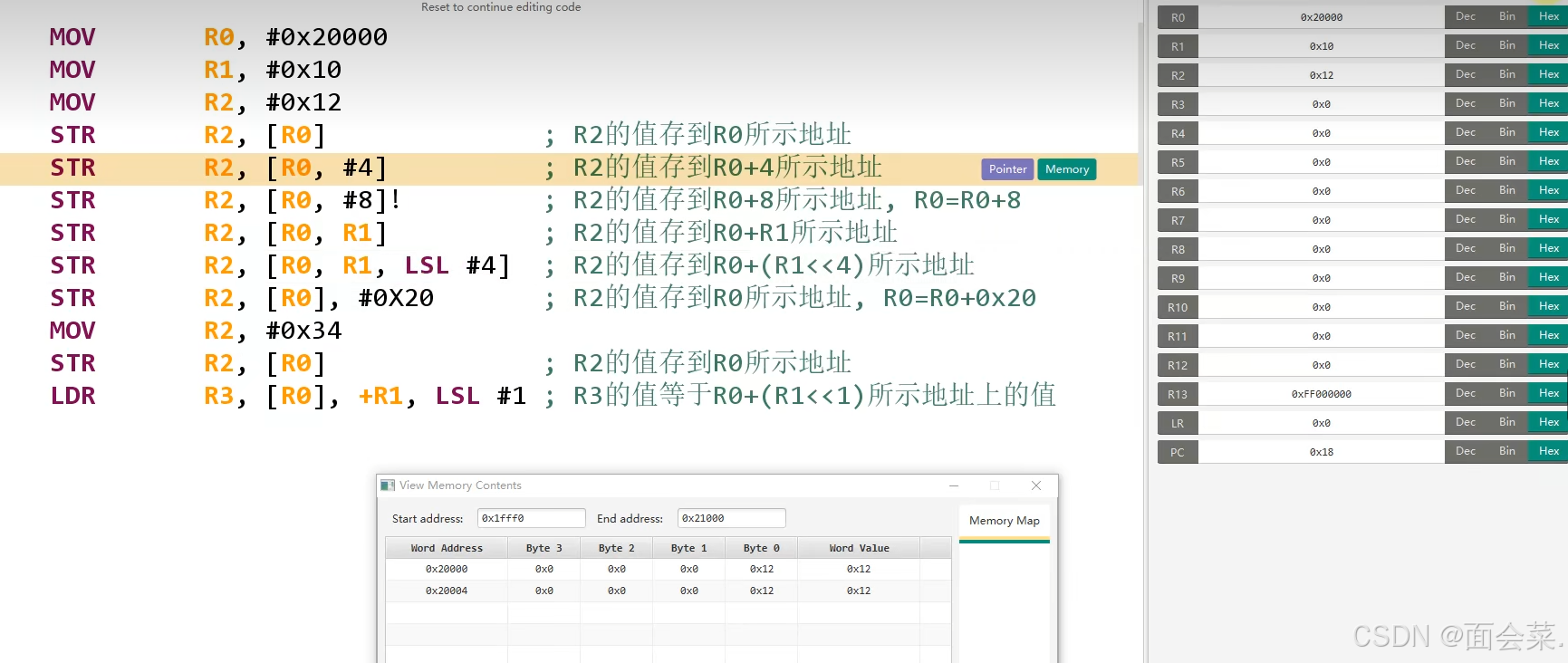

        以下是一些单独指令的常规用法，可以帮助我们精简代码，也可以帮助我们提升阅读水平

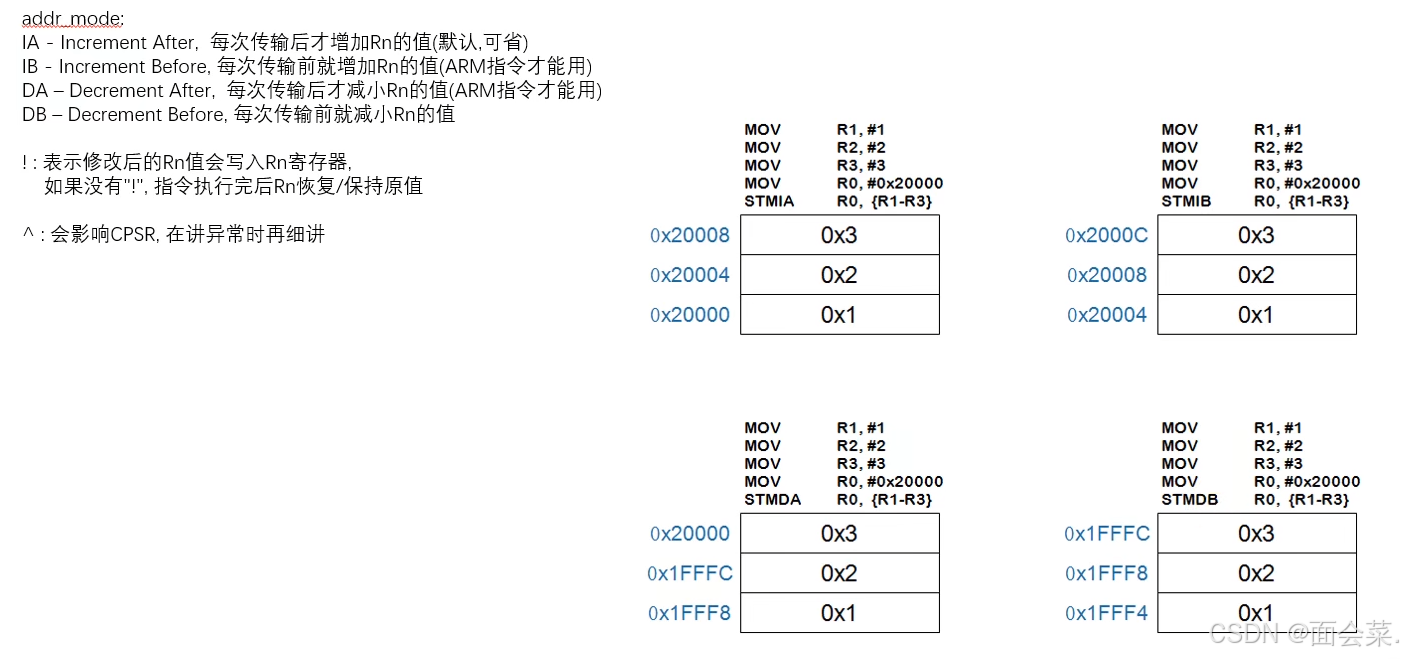

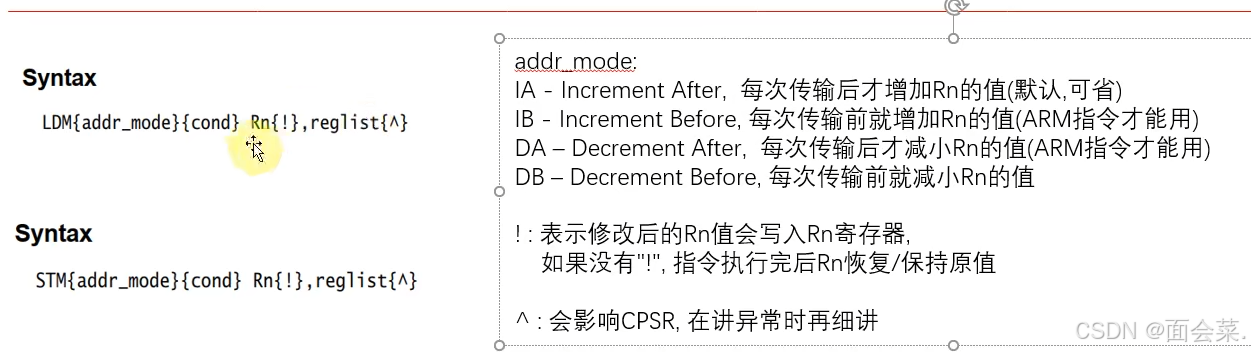

        我们了解了汇编操作单个寄存器的指令，接下来让我们了解一下基础的语法用法，LDM、STM可以和IA、IB、DA、DB等地址模式进行组合，例如STMIA就是每次传输了之后才去增加Rn的值，其他组合同理，但是有一点需要注意 低地址对应低寄存器 下图的几个指令会凸显这个特点

        右边是几个组合的简单用法，配合上图很轻松就能看懂这几个简单的指令，现在回看一下低地址对应低寄存器，我们会发现 STMIA 中低地址保存的是R1的值，而高地址中保存的是R3的值，在 STMDA 中同样也是低地址保存低寄存器的值，高地址保存高寄存器的值

3、数据处理指令

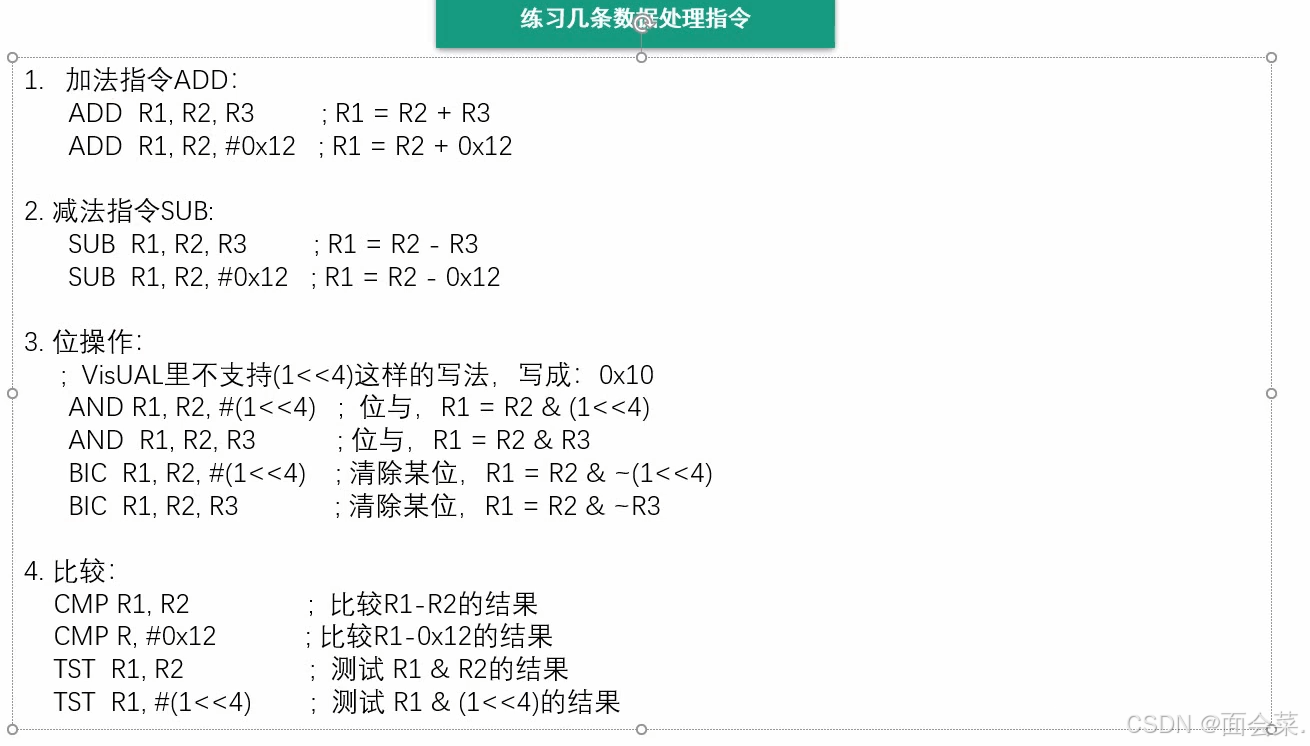

        这些是最基本的数据处理指令的用法，还有个或操作 ORR R1,R2,R3 也是一样的用法，没什么好讲的，能看懂指令知道怎么操作就够了，图里讲的很清楚了，可以自己练练

4、跳转指令

        我们之前讲了怎么读写内存，怎么去处理一些数据，那么根据这些指令我们就可以写出函数了，那么得调用这些函数呀，怎么去调用呢，首先我们分析C语言中调用函数的本质，是先跳转到函数内部执行函数，然后还得返回到原来的位置继续执行代码，对应的汇编指令就是跳转指令

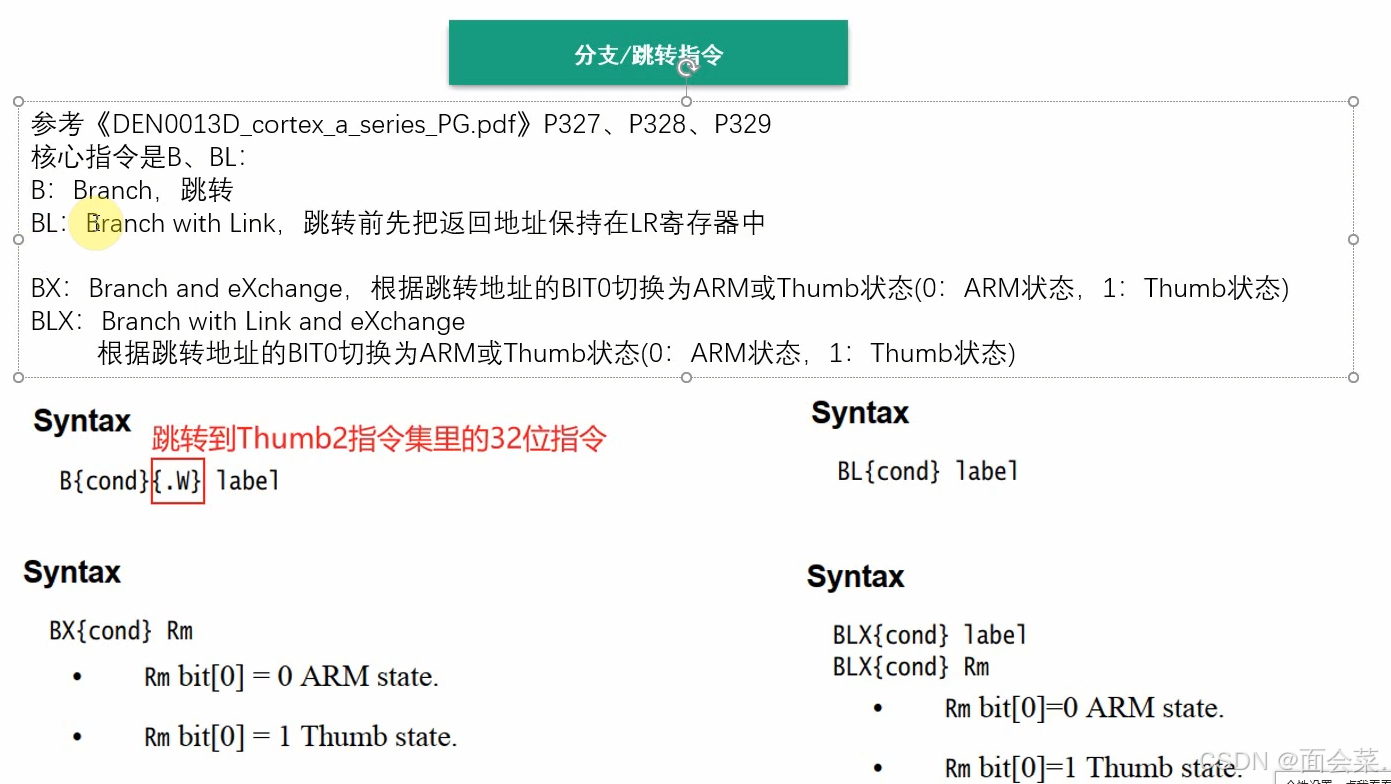

        看一下跳转指令的基础指令，B和BL，BX和BLX是跳转指令的变种，下面有基本语法的使用方法

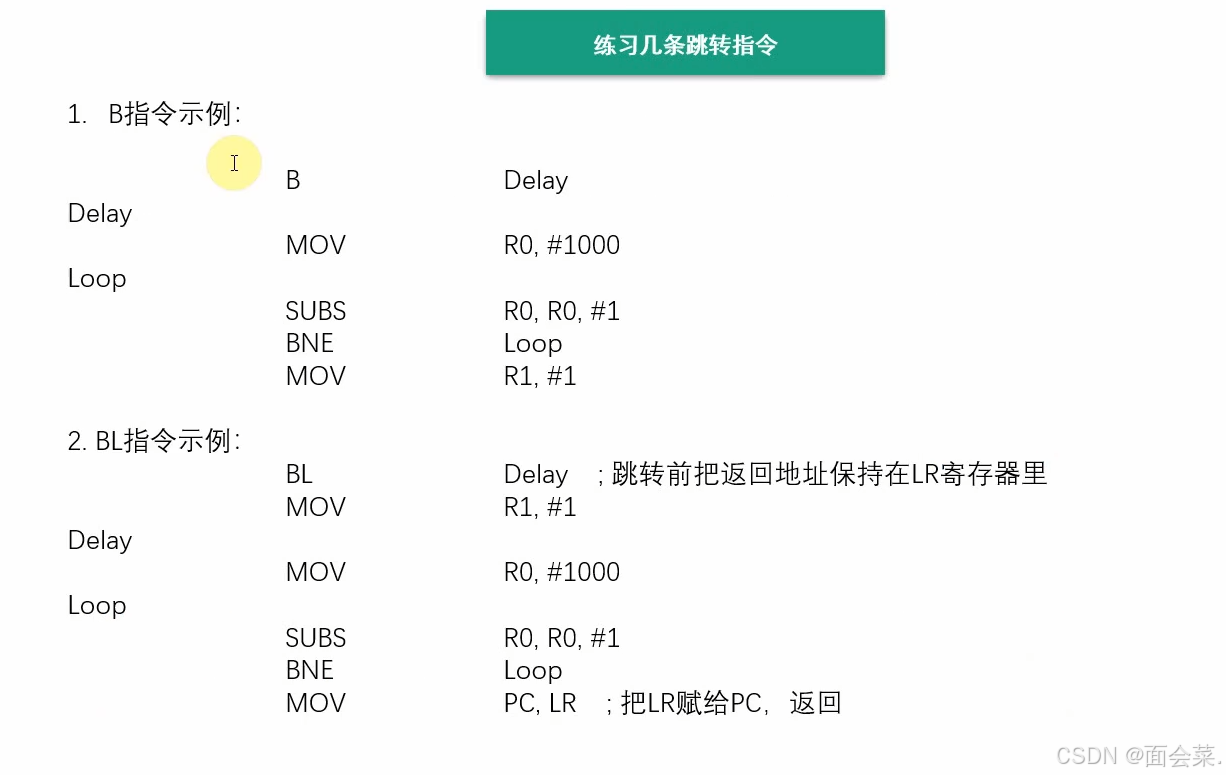

        以下是几个简单的练习指令，以B指令为例，比如说我们写一个Delay函数，给R0赋值1000，然后使R0=R0-1，判断R0是否等于0，如果不等于0返回Loop循环，等于0了我们就执行下面的Mov指令跳回了，我们这里输入B Delay就算是调用这个函数了
