交流220V转直流5V电源模块（小体积AC转DC电源模块）

已于 2023-12-14 09:14:28 修改
阅读量1.2k 收藏 4
点赞数
文章标签： 网络 单片机 嵌入式硬件 学习方法
于 2023-12-13 15:22:36 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2301_77834339/article/details/134972111
版权

应用范围

无线网络、电信/数据通信、电力系统、工业控制系统、测量仪器仪表、智能化领域等电源系统。适合于需要实现输 入范围波动大，需要电源隔离，布板空间小等设计，并实现产品功能模块化，提高产品可靠性。

选型

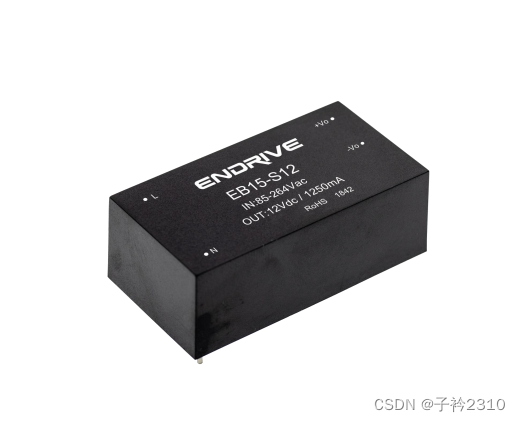

可选用EB15系列

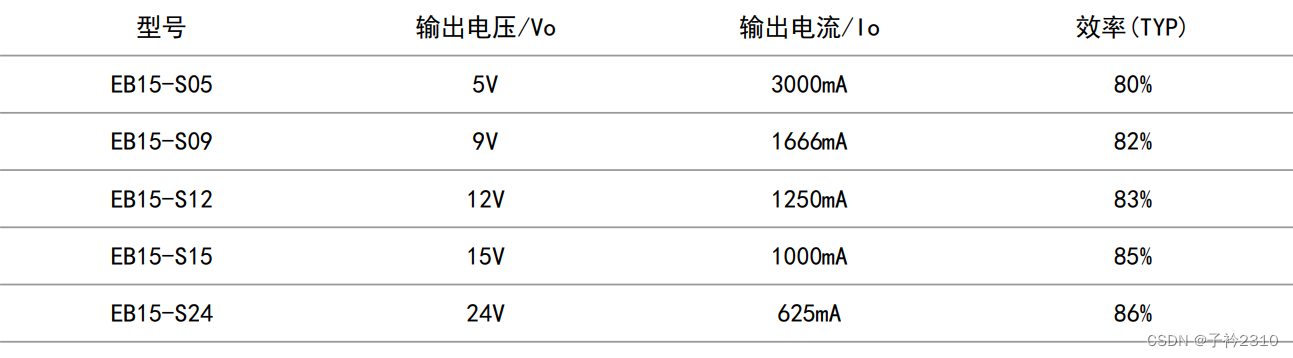

产品型号

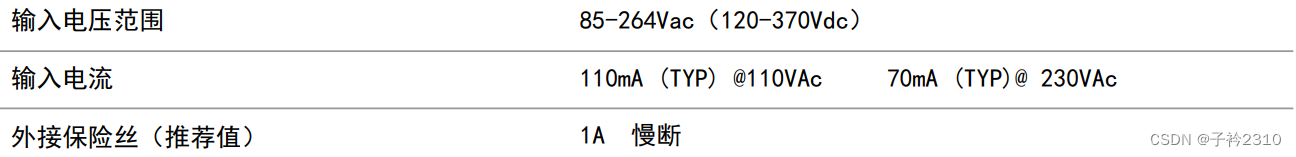

输入特性

推荐电路

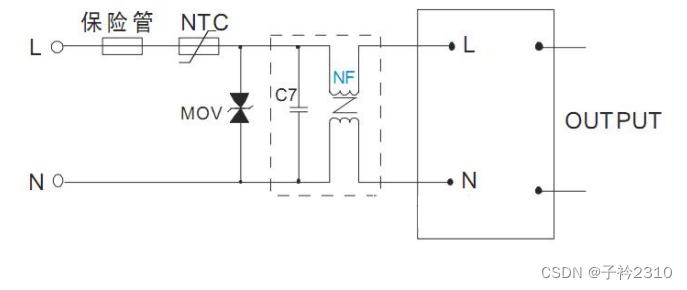

推荐电路参数：

MOV为压敏电阻，推荐型号：471KD10，作用为在雷击浪涌时保护模块不受损坏。

C7 为 X 电容,建议 0.1µF/275V；

NF 为共模电感,建议 10mH-30mH。

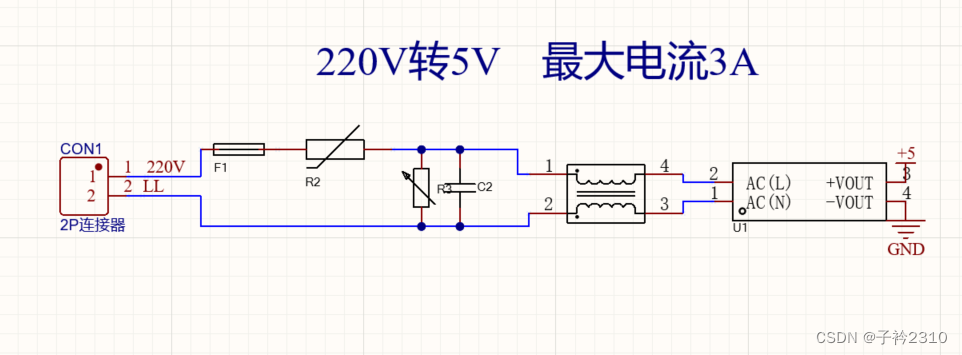

原理图

F1为一次性保险丝（20T-010H）

R2为NTC热敏电阻（5D-9(直脚)）

R3为压敏电阻（471KD10）
