前言

本模块需要掌握，定时中断、pwm信号任意频率和占空比的输出、捕获输入pwm信号的频率和占空比等基础知识。学习本模块须知，在开发板上R39、R40电位器用于控制信号发生器的信号输出频率和占比。本人资历尚浅，如有讲的不对的地方，还望各位小伙伴多多批评指正，谢谢。

资料链接——通过网盘分享的文件：嵌入式蓝桥杯.zip
链接: https://pan.baidu.com/s/1pAdfNcizdb4qkVbx2L3FCQ?pwd=1011 提取码: 1011

1.实现效果

1.1定时中断

按照设置的定时周期进入中断处理事件。(上一篇文章按键配置中用到定时中断)

1.2pwm输出比较

输出任意频率和占空比的pwm信号。

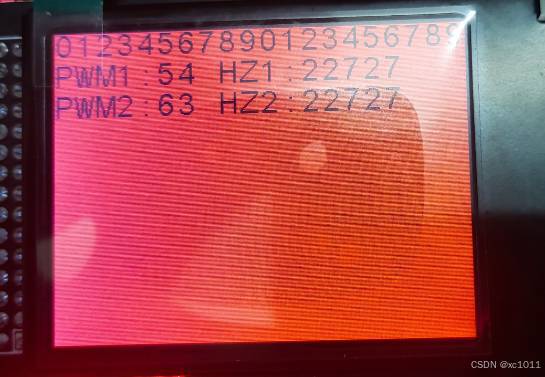

1.3pwmI输入捕获

对信号发生器的输入信号进行频率和占空比的测量。

2.CubeMX配置

2.1定时中断

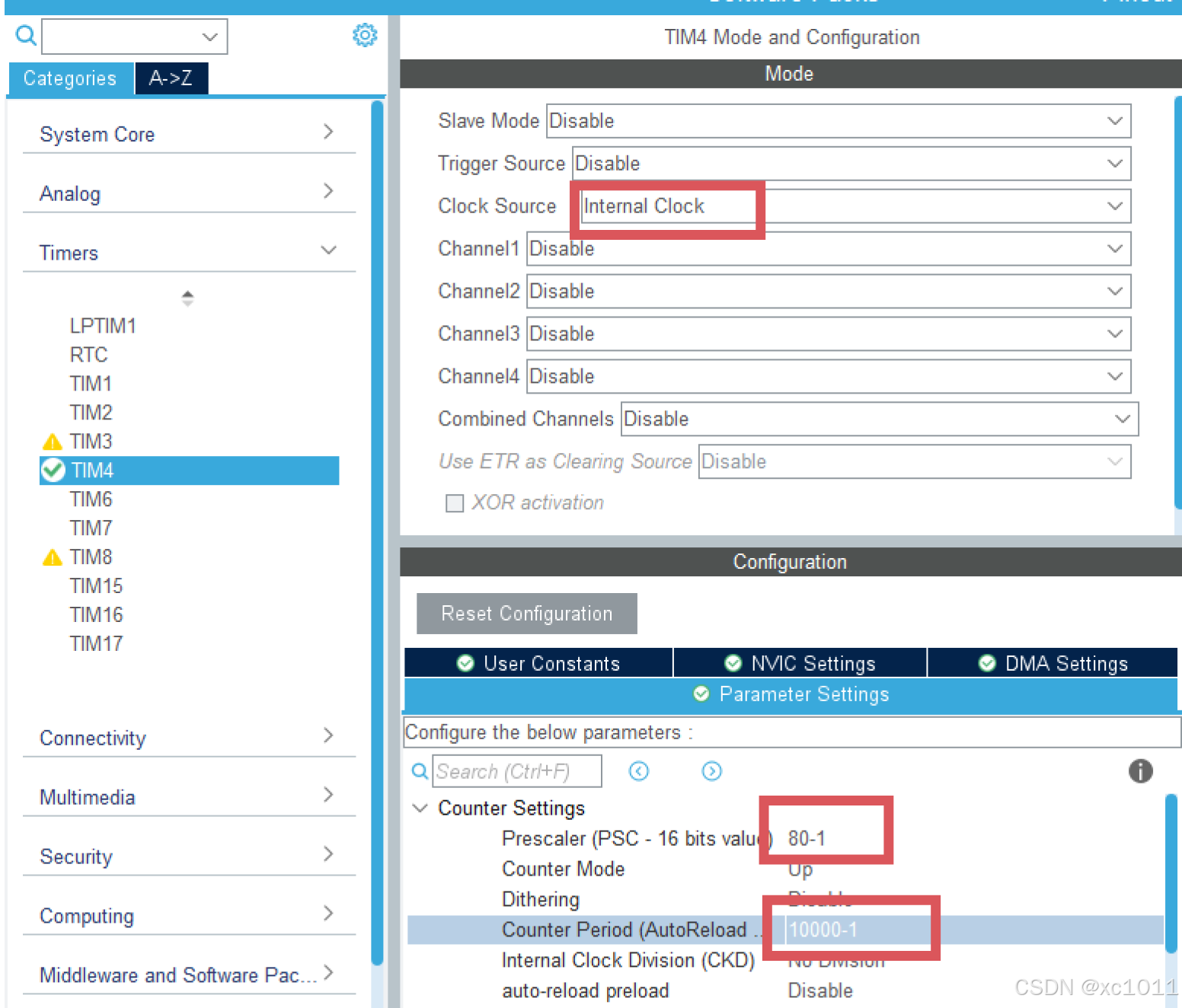

开启定时器并设置定时周期

公式：

定时中断周期=(PSC+1)(ARR+1)/80M

定时中断频率=80M/(PSC+1)(ARR+1)

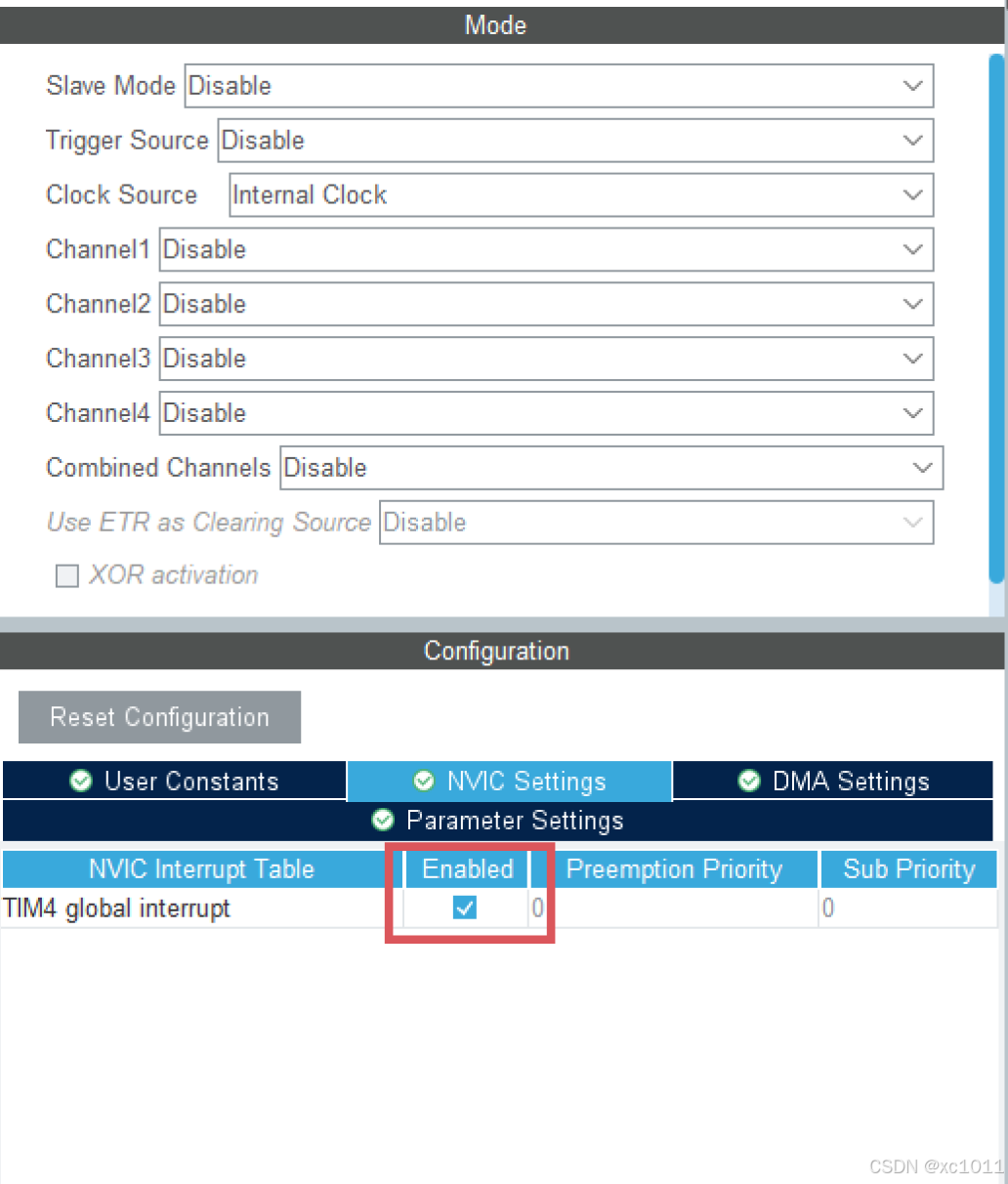

开启定时中断

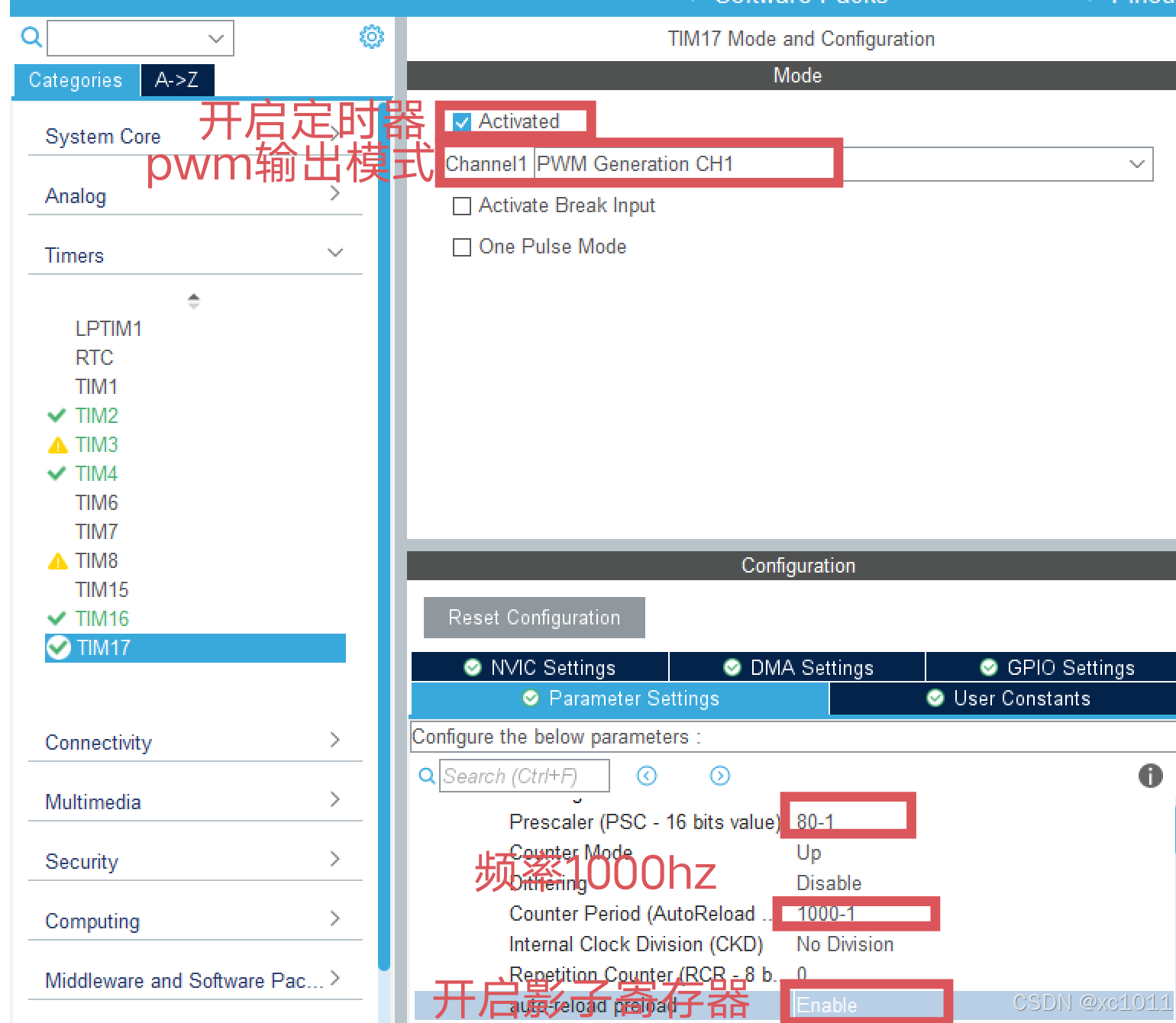

2.2pwm输出比较

影子寄存器(大家可以了解一下作用)
