【cv2.drawContours()函数详解和示例】

函数介绍：

cv2.drawContours() 是 OpenCV 库中用于绘制轮廓的函数。

它的功能是根据轮廓数据在图像上绘制轮廓线条或填充轮廓。

以下是该函数的详细介绍：

函数原型：

cv2.drawContours(image, contours, contourIdx, color, thickness, lineType, hierarchy, maxLevel, offset)

参数解释：

1. image: 要绘制轮廓的目标图像。这是一个多通道或单通道图像，通常是彩色图像（BGR）。
2. contours: 轮廓数据，是一个 Python 列表，包含所有轮廓的点集。每个轮廓本身也是一个点集，可以由 cv2.findContours() 函数获得。
3. contourIdx: 指定要绘制的轮廓的索引。如果是负值，则绘制所有轮廓。
4. color: 轮廓线条的颜色。对于彩色图像，使用 (B, G, R) 格式，例如 (0, 255, 0) 表示绿色。
5. thickness: 轮廓线条的厚度。如果为负值（如 cv2.FILLED），则填充轮廓内部。
6. lineType: 线条的类型，有 8（8-connected line）、4（4-connected line）和 cv2.LINE_AA（抗锯齿线）可选。
7. hierarchy（可选）: 轮廓层次结构，通常由 cv2.findContours() 返回。如果提供，该参数将用于绘制轮廓的层次结构。
8. maxLevel（可选）: 用于绘制轮廓层次结构的最大层次。默认值为 0，表示只绘制当前层次的轮廓。如果为负值，则绘制所有层次的轮廓。
9. offset（可选）: 轮廓点坐标的偏移量。默认值为 (0, 0)。

使用示例：

以下是一个使用 cv2.drawContours() 函数的简单示例：

import cv2
import numpy as np

# 创建一个黑色图像
image = np.zeros((400, 400, 3), dtype=np.uint8)

# 定义一个简单的轮廓
contour = np.array([[50, 50], [300, 50], [300, 300], [50, 300]])

# 将轮廓转换为列表格式
contours = [contour]

# 绘制轮廓
cv2.drawContours(image, contours, -1, (0, 255, 0), 3)

# 显示图像
cv2.imshow('Contours', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在这个示例中，我们首先创建一个黑色图像，然后定义一个四边形的轮廓。接下来，我们将轮廓绘制在图像上，使用绿色（0, 255, 0）和 3 像素的线条厚度。最后，显示绘制后的图像。

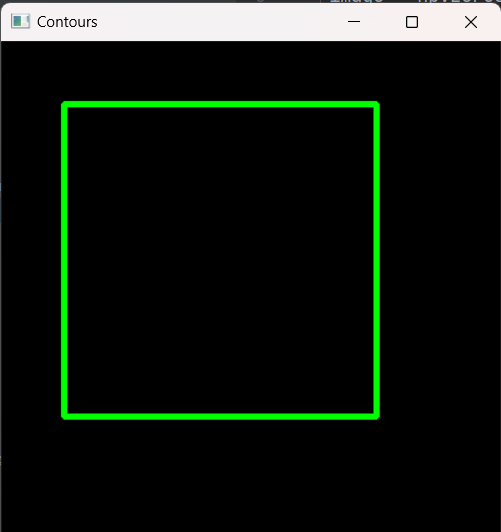

执行结果：

总结：

cv2.drawContours() 是一个非常有用的函数，可以在图像上绘制检测到的轮廓，方便进行形状分析、对象识别等操作。通过调整参数，可以实现各种绘制效果。

关于对 cv2.drawContours(mask, [c], -1, 255, -1)的解释：

cv2.drawContours(mask, [c], -1, 255, -1)是OpenCV库中用于绘制轮廓的函数调用。
这个函数主要用来在图像上绘制轮廓。让我们详细解释这个函数调用的各个

参数解释：

1. mask:

• 类型：numpy.ndarray
• 描述：这是一个用于绘制轮廓的目标图像。在这个例子中，mask通常是一个单通道的二值图像（即掩码），其尺寸和原始图像相同。

2. [c]:

• 类型：list，包含一个轮廓（numpy.ndarray）
• 描述：这是一个包含轮廓点的列表。在这里，c是一个单独的轮廓，它通常是由函数如cv2.findContours返回的一个轮廓。轮廓本质上是图像中的一组点，定义了某个物体的边界。

3. -1:

• 类型：整数
• 描述：这是一个指定要绘制的轮廓索引的参数。-1表示绘制所有轮廓。在这个例子中，由于我们传递了一个单独的轮廓（[c]），所以使用-1来绘制这个轮廓。

4. 255:

• 类型：整数或元组（取决于图像的颜色空间）
• 描述：这是轮廓的颜色。对于二值图像（单通道），255表示白色。在彩色图像中，这个参数将是一个BGR格式的元组。例如，(255, 0, 0)表示蓝色。

5. -1:

• .类型：整数
• 描述：这是轮廓的厚度。-1表示填充轮廓，即将轮廓内部全部填充指定颜色。如果指定正数，则表示绘制的轮廓线的厚度（单位是像素）。

综合以上参数，这个函数调用的效果是将轮廓c绘制到mask上，轮廓被填充成白色（255），填充模式是完全填充（-1）。

示例代码：

import cv2
import numpy as np

# 创建一个空白的黑色图像
mask = np.zeros((512, 512), dtype=np.uint8)

# 假设c是一个轮廓，由cv2.findContours函数返回
# 示例轮廓，假设为一个简单的矩形
c = np.array([[100, 100], [200, 100], [200, 200], [100, 200]])

# 使用cv2.drawContours绘制轮廓
cv2.drawContours(mask, [c], -1, 255, -1)

# 显示结果
cv2.imshow('mask', mask)
cv2.waitKey(0)
cv2.destroyAllWindows()

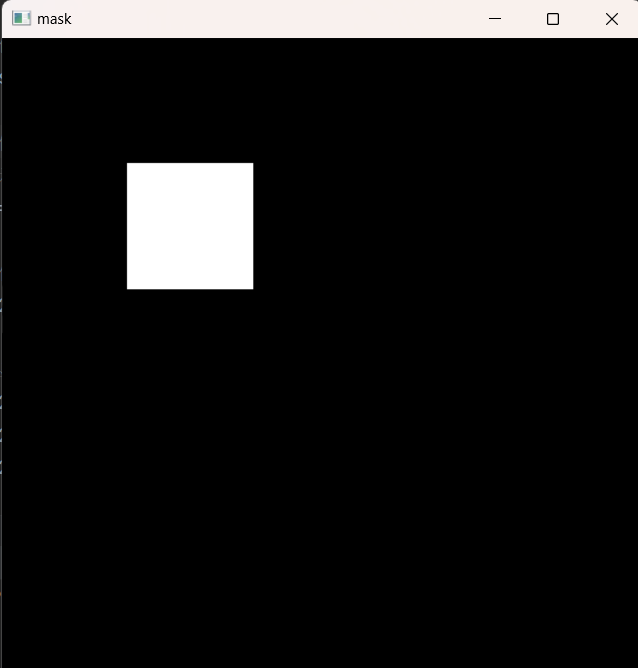

在这个例子中，mask上将会出现一个填充的白色矩形，表示绘制的轮廓c。
如下图所示：
