【思科】IPv6 过渡技术 - MPLS（6PE）隧道

在这里插入图片描述

实验要求

实验环境 : EVE

实验需求:
实现双方站点的IPv6网络通过MPLS的6PE模式 可以跨 IPv4 网络进行通信

实现思路

① IPv6网络用OSPFv3来实现互通
② IPv4网络用OSPF来实现互通
③ R2和R4建立了BGP的IPv6邻居，用来传递路由信息
④ 使用MPLS 标签，给路由信息打上标签值，进行传输通信

注意点

① OSPFv3 只能通过接口下宣告，不能使用Network！！！
② MP-BGP是用IPv4地址来建立IPv6邻居，BGP是可以实现这一功能
③ MPLS 6PE，是没有VPNv6的流量，默认是不会发标签，所以需要我们去开启BGP中向邻居发送标签功能，因为的MP-BGP是传递IPv6的路由，IPv6不会自动分发标签。
④ VPNv6 = RD + IPv6 ：在MPLS 的6VPE中有体现，感兴趣的可以去看看这篇文章

配置

在这里插入图片描述

R1

基础配置

R1(config)#int e0/0
R1(config-if)#no shutdown
R1(config-if)#ipv6 address 2001:12::1/64
R1(config-if)#exit

R1(config)#int loopback 1
R1(config-if)#ipv6 address 2000:1:1::1/64
R1(config-if)#exit

R1(config)#int loopback 2
R1(config-if)#ipv6 address 2000:1:2::1/64
R1(config-if)#exit

R1(config)#int loopback 3
R1(config-if)#ipv6 address 2000:1:3::1/64
R1(config-if)#exit


===================================   查看接口IPv6地址 =================================
R1(config)#do show ipv6 int brief
Ethernet0/0            [up/up]
    FE80::A8BB:CCFF:FE00:1000         ## 链路本地址 → 自动生成
    2001:12::2                        ## 全局单播地址 → manual
Ethernet0/1            [administratively down/down]
    unassigned
Ethernet0/2            [administratively down/down]
    unassigned
Ethernet0/3            [administratively down/down]
    unassigned
Loopback1              [up/up]
    FE80::A8BB:CCFF:FE00:1000
    2000:1:1::1
Loopback2              [up/up]
    FE80::A8BB:CCFF:FE00:1000
    2000:1:2::1
Loopback3              [up/up]
    FE80::A8BB:CCFF:FE00:1000
    2000:1:3::1

OSPFv3 局域网可达

## 记得要启用IPv6单播路由，才能去配置动态路由
R1(config)#ipv6 unicast-routing

## 进入OSPFv3 IPv6 地址族，设置RID为 1.1.1.1
R1(config)#router ospfv3 1
R1(config-router)#address-family ipv6
R1(config-router-af)#router-id 1.1.1.1
R1(config-router-af)#exit
R1(config-router)#exit

## 接口下宣告
R1(config)#int range e0/0,lo1,lo2,lo3
R1(config-if-range)#ospfv3 1 ipv6 area 0
R1(config-if-range)#exit

R2

基础配置

R2(config)#int e0/0
R2(config-if)#no shutdown
R2(config-if)#ipv6 address 2001:12::2/64
R2(config-if)#exit

R2(config)#int e0/1
R2(config-if)#no shutdown
R2(config-if)#ip address 172.16.23.2 255.255.255.0
R2(config-if)#exit

R2(config)#int loo0
R2(config-if)#ip address 2.2.2.2 255.255.255.255
R2(config-if)#exit

局域网环境(OSPFv3)：IPv6 网络

## 需要开启IPv6单播功能
R2(config)#ipv6 unicast-routing

## 进入OSPFv3 IPv6 地址族，设置RID为 2.2.2.2
R2(config)#router ospfv3 1
R2(config-router)#address-family ipv6
R2(config-router-af)#router-id 2.2.2.2
R2(config-router-af)#exit

## 接口下宣告
R2(config)#int range e0/0
R2(config-if-range)#ospfv3 1 ipv6 area 0
R2(config-if-range)#exit



==============================   查看 R2 学到IPv6 路由条目  ============================
R2(config)#do show ipv6 route
IPv6 Routing Table - default - 6 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
       B - BGP, HA - Home Agent, MR - Mobile Router, R - RIP
       H - NHRP, I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea
       IS - ISIS summary, D - EIGRP, EX - EIGRP external, NM - NEMO
       ND - ND Default, NDp - ND Prefix, DCE - Destination, NDr - Redirect
       RL - RPL, O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1
       OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
       la - LISP alt, lr - LISP site-registrations, ld - LISP dyn-eid
       lA - LISP away, a - Application
O   2000:1:1::1/128 [110/10]
     via FE80::A8BB:CCFF:FE00:1000, Ethernet0/0
O   2000:1:2::1/128 [110/10]
     via FE80::A8BB:CCFF:FE00:1000, Ethernet0/0
O   2000:1:3::1/128 [110/10]
     via FE80::A8BB:CCFF:FE00:1000, Ethernet0/0
C   2001:12::/64 [0/0]
     via Ethernet0/0, directly connected
L   2001:12::2/128 [0/0]
     via Ethernet0/0, receive
L   FF00::/8 [0/0]
     via Null0, receive

MP-BGP

## 目的：IPv4网络内部互通
R2(config)#router ospf 110
R2(config-router)#router-id 2.2.2.2
R2(config-router)#network 172.16.23.0 0.0.0.255 area 0
R2(config-router)#network 2.2.2.2 0.0.0.0 area 0
R2(config-router)#exit
===================== IPv4 网络实现可达 ==============================
R2(config)#do ping 172.16.34.4
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.34.4, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
====================================================================

## MP-BGP配置
## 用IPv4地址，来建立IPv6的邻居
## 做双向重分发，让IPv6的路由从BGP传递
R2(config)#router bgp 1
R2(config-router)#neighbor 4.4.4.4 remote-as 1         ## 邻居4.4.4.4 在AS 1中（IBGP邻居）
R2(config-router)#neighbor 4.4.4.4 update-source loopback 0     ## 需要指定更新源为loopback 0
R2(config-router)#address-family ipv6                  ## 需要在IPv6 地址族
R2(config-router-af)#neighbor 4.4.4.4 activate         ## 激活4.4.4.4 的IPv6邻居
R2(config-router-af)#redistribute ospf 1               ## 重分布的话，不考虑OSPF版本（思科）
R2(config-router-af)#exit
R2(config-router)#exit

R2(config)#router ospfv3 1
R2(config-router)#address-family ipv6                 ## 进入IPv6地址族
R2(config-router-af)#redistribute bgp 1               ## 将BGP收到的路由重分发进OSPF中
R2(config-router-af)#exit
R2(config-router)#exit

MPLS

R2(config)#mpls label protocol ldp            ## 选用LDP协议
R2(config)#mpls ldp router-id loopback 0      ## 配置LDP的RID
R2(config)#mpls ip                            ## 打开MPLS 功能

R2(config)#int e0/1
R2(config-if)#mpls ip                         ## 进入接口，启用MPLS功能
R2(config-if)#exit

R2(config)#router bgp 1
R2(config-router)#address-family ipv6
R2(config-router-af)#neighbor 4.4.4.4 send-label    ## 因为是IPv6流量，需要开启发送标签功能
R2(config-router-af)#exit
R2(config-router)#exit

R3

基础配置

R3(config)#int e0/0
R3(config-if)#no shutdown
R3(config-if)#ip address 172.16.23.3 255.255.255.0
R3(config-if)#exit

R3(config)#int e0/1
R3(config-if)#no shutdown
R3(config-if)#ip address 172.16.34.3 255.255.255.0
R3(config-if)#exit

R3(config)#int loopback 0
R3(config-if)#ip address 3.3.3.3 255.255.255.255
R3(config-if)#exit

R3(config)#router ospf 110
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 172.16.0.0 0.0.255.255 area 0
R3(config-router)#network 3.3.3.3 0.0.0.0 area 0
R3(config-router)#exit

MPLS

R3(config)#mpls label protocol ldp            ## 选用LDP协议
R3(config)#mpls ldp router-id loopback 0      ## 配置LDP的RID
R3(config)#mpls ip                            ## 打开MPLS 功能

R3(config)#int range e0/0-1
R3(config-if-range)#mpls ip                   ## 进入接口，启用MPLS 功能
R3(config-if-range)#exit

R4

基础配置

R4(config)#int e0/0
R4(config-if)#no shutdown
R4(config-if)#ip address 172.16.34.4 255.255.255.0
R4(config-if)#exit

R4(config)#int e0/1
R4(config-if)#no shutdown
R4(config-if)#ipv6 address 2001:45::4/64
R4(config-if)#exit

R4(config)#int loopback 0
R4(config-if)#ip address 4.4.4.4 255.255.255.255
R4(config-if)#exit

局域网环境(OSPFv3)：IPv6 网络

## 需要开启IPv6单播功能
R4(config)#ipv6 unicast-routing

## 进入OSPFv3 IPv6 地址族，设置RID为 4.4.4.4
R4(config)#router ospfv3 1
R4(config-router)#address-family ipv6
R4(config-router-af)#router-id 4.4.4.4
R4(config-router-af)#exit
R4(config-router)#exit

## 接口下宣告
R4(config)#int e0/1
R4(config-if)#ospfv3 1 ipv6 area 0
R4(config-if)#exit

MP-BGP

## 目的：IPv4网络内部互通
R4(config)#router ospf 110
R4(config-router)#router-id 4.4.4.4
R4(config-router)#network 172.16.34.0 0.0.0.255 area 0
R4(config-router)#network 4.4.4.4 0.0.0.0 area 0
R4(config-router)#exit

R4(config)#router bgp 1
R4(config-router)#neighbor 2.2.2.2 remote-as 1
R4(config-router)#neighbor 2.2.2.2 update-source loopback 0
R4(config-router)#address-family ipv6
R4(config-router-af)#neighbor 2.2.2.2 activate
R4(config-router-af)#redistribute ospf 1
R4(config-router-af)#exit
R4(config-router)#exit

R4(config)#router ospfv3 1
R4(config-router)#address-family ipv6
R4(config-router-af)#redistribute bgp 1
R4(config-router-af)#exit
R4(config-router)#exit

MPLS

R4(config)#mpls label protocol ldp            ## 选用LDP协议
R4(config)#mpls ldp router-id loopback 0      ## 配置LDP的RID
R4(config)#mpls ip                            ## 打开MPLS 功能

R4(config)#int e0/0
R4(config-if)#mpls ip                         ## 接口下启用 MPLS 功能
R4(config-if)#exit

R4(config)#router bgp 1
R4(config-router)#address-family ipv6
R4(config-router-af)#neighbor 2.2.2.2 send-label    ## 因为是IPv6流量，需要开启发送标签功能
R4(config-router-af)#exit
R4(config-router)#exit

R5

基础配置

R5(config)#int e0/0
R5(config-if)#no shutdown
R5(config-if)#ipv6 address 2001:45::5/64
R5(config-if)#exit

R5(config)#int loopback 1
R5(config-if)#ipv6 address 2000:5:1::1/64
R5(config-if)#exit

R5(config)#int loopback 2
R5(config-if)#ipv6 address 2000:5:2::1/64
R5(config-if)#exit

R5(config)#int loopback 3
R5(config-if)#ipv6 address 2000:5:3::1/64
R5(config-if)#exit


===================================   查看接口IPv6地址 =================================
R5#show ipv6 int br
Ethernet0/0            [up/up]
    FE80::A8BB:CCFF:FE00:5000
    2001:45::5
Ethernet0/1            [administratively down/down]
    unassigned
Ethernet0/2            [administratively down/down]
    unassigned
Ethernet0/3            [administratively down/down]
    unassigned
Loopback1              [up/up]
    FE80::A8BB:CCFF:FE00:5000
    2000:5:1::1
Loopback2              [up/up]
    FE80::A8BB:CCFF:FE00:5000
    2000:5:2::1
Loopback3              [up/up]
    FE80::A8BB:CCFF:FE00:5000
    2000:5:3::1

OSPFv3 局域网可达

## 记得要启用IPv6单播路由，才能去配置动态路由
R5(config)#ipv6 unicast-routing

## 进入OSPFv3 IPv6 地址族，设置RID为 5.5.5.5
R5(config)#router ospfv3 1
R5(config-router)#address-family ipv6
R5(config-router-af)#router-id 5.5.5.5
R5(config-router-af)#exit
R5(config-router)#exit

## 接口下宣告
R5(config)#int range e0/0,lo1,lo2,lo3
R5(config-if-range)#ospfv3 1 ipv6 area 0
R5(config-if-range)#exit

检查

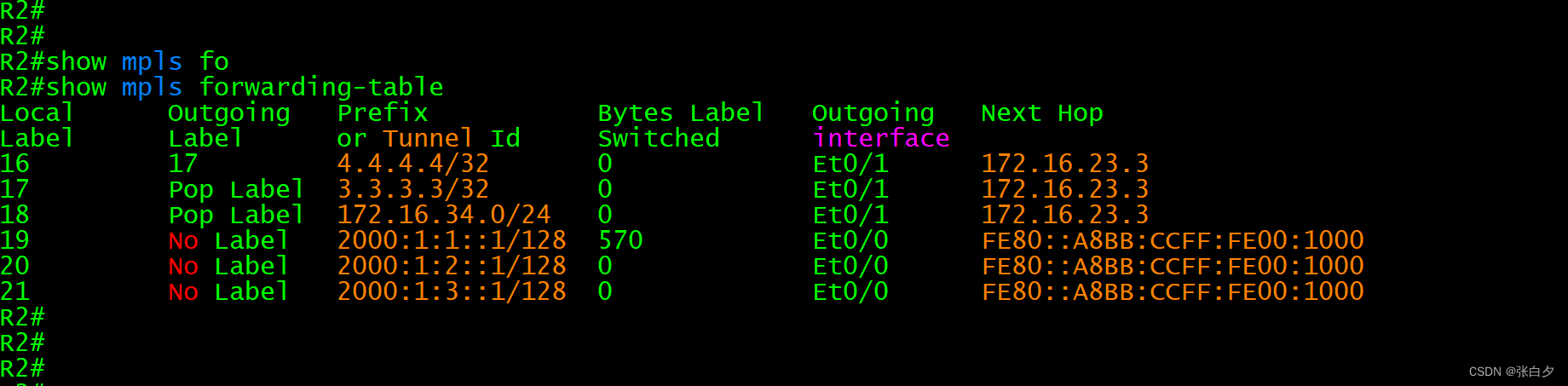

R2的MPLS 转发表

在这里插入图片描述

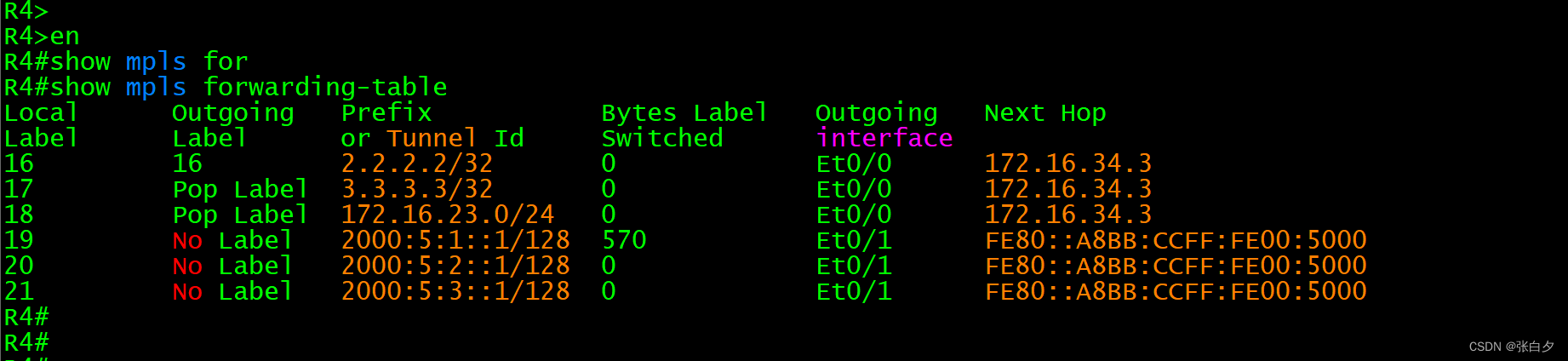

R4的MPLS 转发表

在这里插入图片描述

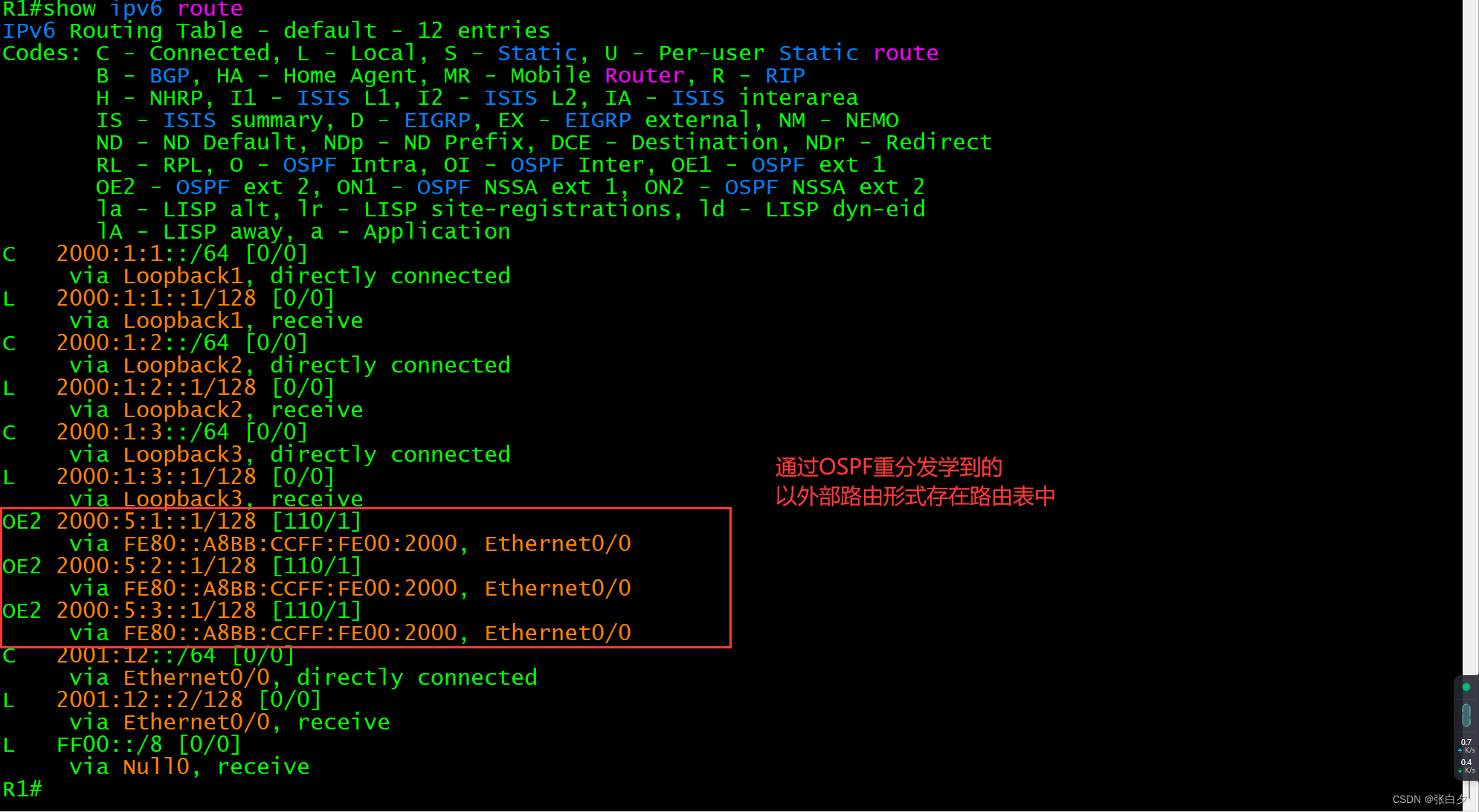

R1 的路由表

在这里插入图片描述

R5 的路由表

在这里插入图片描述

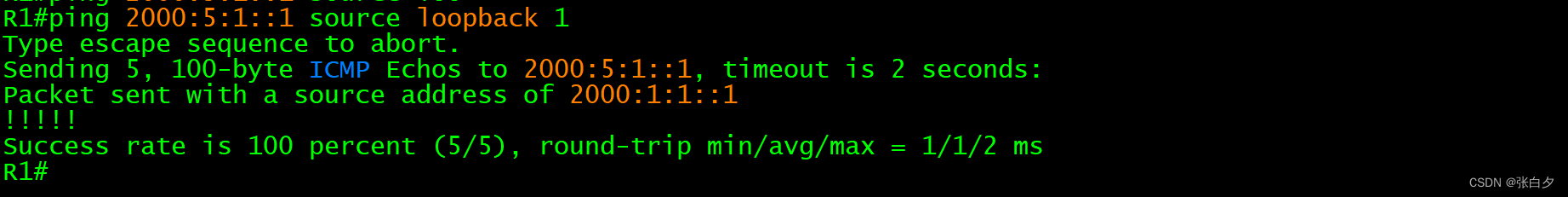

R1 Ping R5

R1#ping 2000:5:1::1 source lo 1
在这里插入图片描述

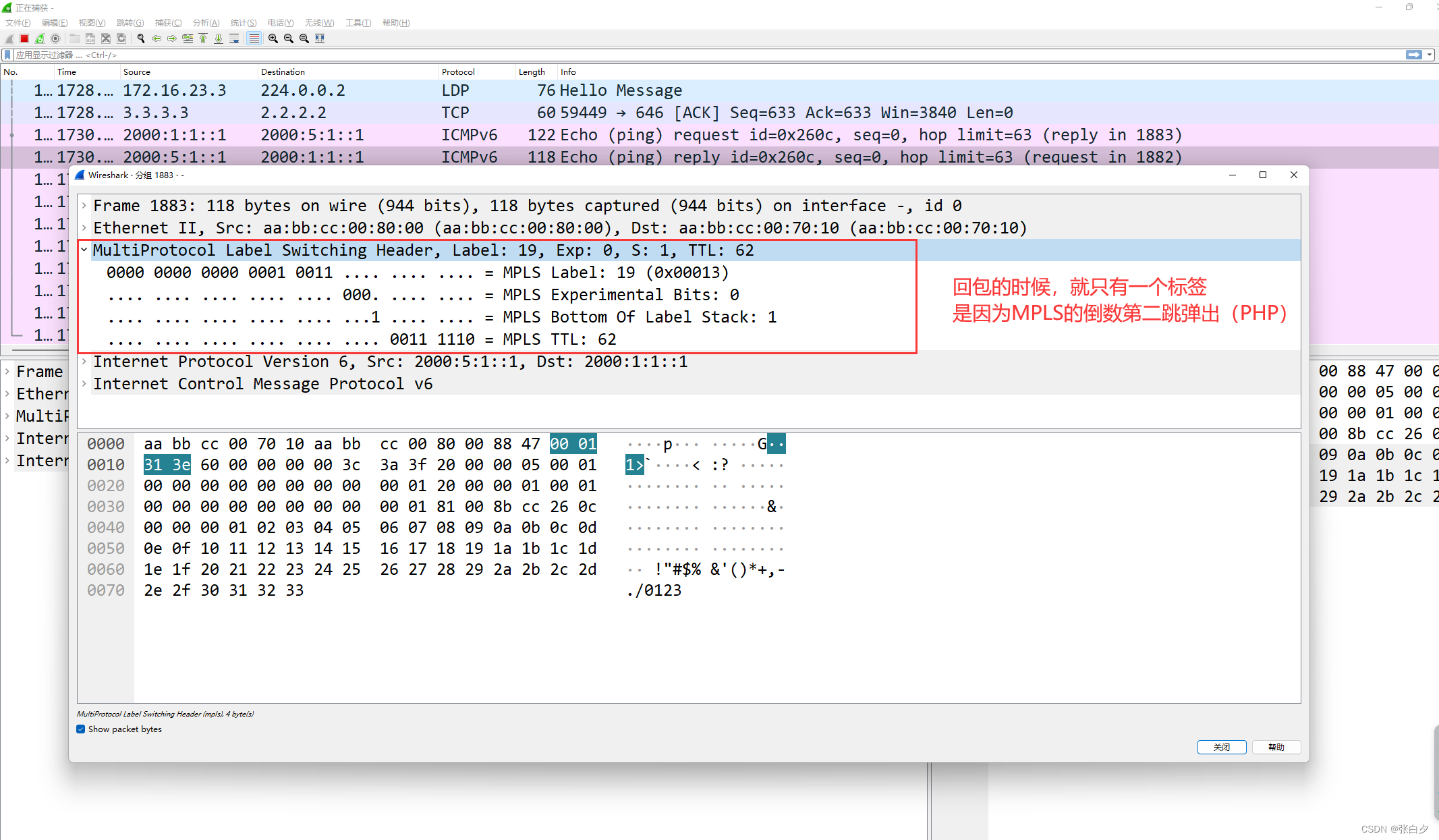

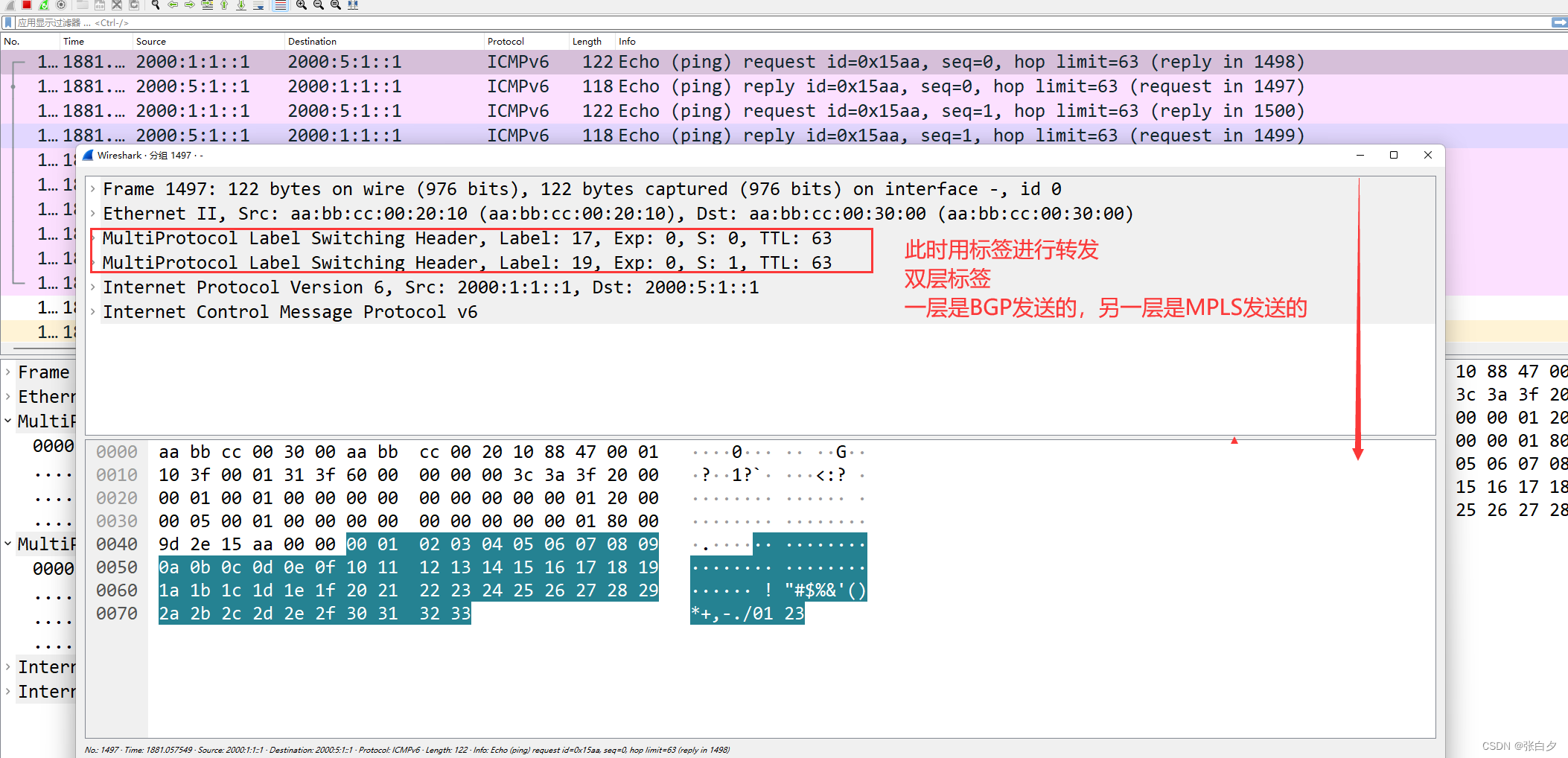

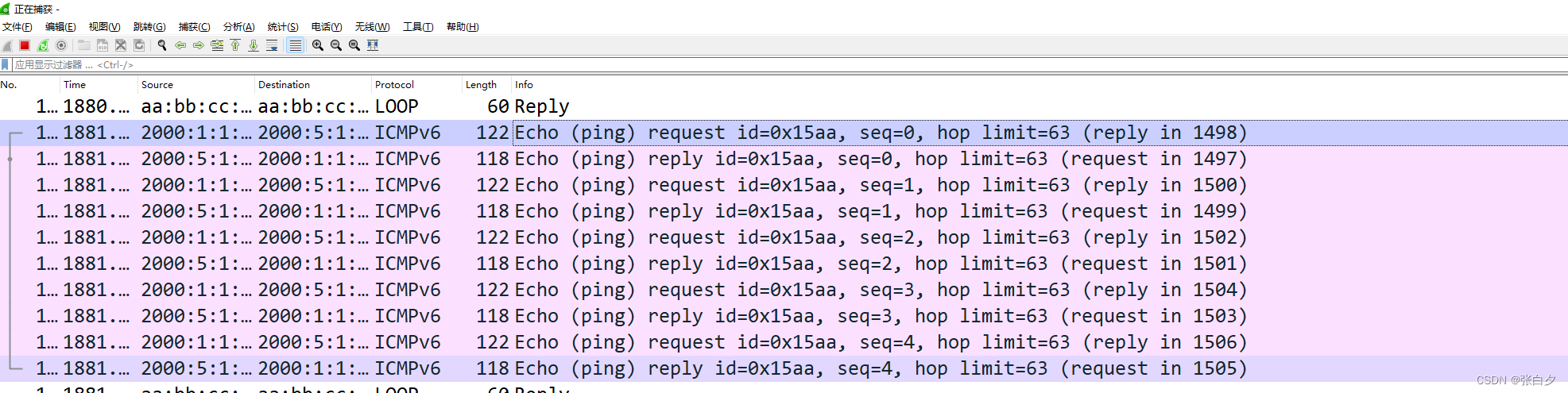

抓包分析

抓的是 R2的e0/1口
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

配置文档

R1

!
ipv6 unicast-routing
!
interface Loopback1
 ipv6 address 2000:1:1::1/64
 ospfv3 1 ipv6 area 0
!
interface Loopback2
 ipv6 address 2000:1:2::1/64
 ospfv3 1 ipv6 area 0
!
interface Loopback3
 ipv6 address 2000:1:3::1/64
 ospfv3 1 ipv6 area 0
!
interface Ethernet0/0
 ipv6 address 2001:12::1/64
 ospfv3 1 ipv6 area 0
!
router ospfv3 1
 !
 address-family ipv6 unicast
  router-id 1.1.1.1
!

R2

ipv6 unicast-routing
!
mpls label protocol ldp
!
mpls ip
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
 ip ospf 110 area 0
!
interface Ethernet0/0
 no shutdown
 ipv6 address 2001:12::2/64
 ospfv3 1 ipv6 area 0
!
interface Ethernet0/1
 no shutdown
 ip address 172.16.23.2 255.255.255.0
 mpls ip
!
router ospfv3 1
 address-family ipv6 unicast
  redistribute bgp 1
  router-id 2.2.2.2
!
router ospf 110
 router-id 2.2.2.2
 network 172.16.23.0 0.0.0.255 area 0
!
router bgp 1
 neighbor 4.4.4.4 remote-as 1
 neighbor 4.4.4.4 update-source Loopback0
 !
 address-family ipv6
  redistribute ospf 1
  neighbor 4.4.4.4 activate
  neighbor 4.4.4.4 send-label
!
mpls ldp router-id Loopback0

R3

!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
 ip ospf 110 area 0
!
interface Ethernet0/0
 ip address 172.16.23.3 255.255.255.0
 no shutdown
 mpls ip
!
interface Ethernet0/1
 ip address 172.16.34.3 255.255.255.0
 no shutdown
 mpls ip
!
router ospf 110
 router-id 3.3.3.3
 network 172.16.0.0 0.0.255.255 area 0

R4

ipv6 unicast-routing
!
interface Loopback0
 ip address 4.4.4.4 255.255.255.255
 ip ospf 110 area 0
!
interface Ethernet0/0
 no shutdown
 ip address 172.16.34.4 255.255.255.0
 mpls ip
!
interface Ethernet0/1
 no shutdown
 ipv6 address 2001:45::4/64
 ospfv3 1 ipv6 area 0
!
router ospfv3 1
 !
 address-family ipv6 unicast
  redistribute bgp 1
  router-id 4.4.4.4
!
router ospf 110
 router-id 4.4.4.4
 network 172.16.34.0 0.0.0.255 area 0
!
router bgp 1
 neighbor 2.2.2.2 remote-as 1
 neighbor 2.2.2.2 update-source Loopback0
 !
 address-family ipv6
  redistribute ospf 1
  neighbor 2.2.2.2 activate
  neighbor 2.2.2.2 send-label
 exit-address-family

R5

ipv6 unicast-routing
!
interface Loopback1
 ipv6 address 2000:5:1::1/64
 ospfv3 1 ipv6 area 0
!
interface Loopback2
 ipv6 address 2000:5:2::1/64
 ospfv3 1 ipv6 area 0
!
interface Loopback3
 ipv6 address 2000:5:3::1/64
 ospfv3 1 ipv6 area 0
!
interface Ethernet0/0
 no shutdown
 ipv6 address 2001:45::5/64
 ospfv3 1 ipv6 area 0
!
router ospfv3 1
 !
 address-family ipv6 unicast
  router-id 5.5.5.5
软件定义网络 （SDN）概述
悦分享
01-29 3011
当前路由协议的一个弊端是主要路由算法部分占很少，大部分都是用来维护拓扑和邻居关系的，比如RIP、OSPF、IS-IS等，该点被定义被distribution system，为了解决这个问题，于是有了SDN。软件定义网络(SDN)提供了较高的可编程性，使网络扩展、系统设计和管理更加简单。即SDN实际上是把不同协议间的相同部分，即distrilbuted system给综合在Network OS中，而路由算法就变成了APP了，所以路由协议并没有消失，而是成为了另一种形态。
HCIP--MPLS IPV6
balanceone的博客
08-10 1364
MPLS：多协议标签交换 多协议：可以基于多种不同的3层协议来生成2.5层的标签信息； 包交换—包为网络层的PDU，故包交换是基于IP地址进行数据转发；就是路由器的路由行为； 原始的包交换：数据包进入路由器后，路由器需要查询本地的路由表（RIB-路由信息数据库），再基于下一跳或者目标ip查询本地的ARP表，才能进行数据的转发； 快速的包交换：一次路由多次交换；每个数据流中的第一个包将被基于原始包交换规则转发；过程中生成缓存列表，记录整个通讯过程，该数据流量剩余数据包仅查询缓存记录即可； 特快的包交换：无需路
9 MPLS中实施IPV6
retacn_yue的专栏
07-08 590
9 MPLS中实施IPV6
一种利用MPLS实现IPv4网络向IPv6网络过度的技术，进来看看。。。
wuli1024的博客
02-17 1679
实现IPv4网络向IPv6网络过渡的技术。6PE技术能够使得多个IPv6孤岛网络采用MPLS LSP隧道，跨越IPv4 MPLS骨干网相互进行通信。在不影响现有业务的基础上，提高了现有的MPLS网络资源的利用率。
思科交换机配置ipv6实验
热门推荐
萌新包大人的博客
03-18 1万+
ipv6实验 本次实验主要关注基于三层vlan下ipv6地址如何配置 实验拓扑： 一台核心交换机 两台接入交换机 3台服务器分别在vlan50、vlan21、vlan13 1、接入交换机1配置： ipv6 unicast-routing #开启 nterface GigabitEthernet0/0 switchport access vlan 50 switchport mode a...
6PE
weixin_34221073的博客
08-18 623
6PE是一种过渡技术，能利用IPv6 IBGP将IPv6路由信息打上MPLS标签发布到IPv4/MPLS骨干网中，并通过PE之间的LSP实现IPv6之间的互通。 借助6PE技术，ISP只需要在与IPv6网络连接的PE设备上实现IPv4/IPv6双协议栈，并进行相应配置，就可利用自己原有的IPv4/MPLS网络为分散的IPv6孤岛用户提供接入能力。 使用...
ipv6过渡技术
05-13
- （5）6PE（IPv6 over PEs）隧道：在多协议标签交换（MPLS）网络中，用于在PE（边缘路由器）之间传输IPv6流量。 3. IPv6/IPv4协议转换技术 这些技术主要用于翻译IPv4和IPv6地址，使得两个协议的节点能够相互通信...
IPv6在MPLS核心网络中的6PE部署
"本资源主要探讨了在服务提供商网络中部署IPv6的策略和技术，重点关注6PE（IPv6 Provider Edge Router）在MPLS环境下的应用。内容包括SPIPv6整合策略、IPv6核心网络及其部署模型、IPv6地址规划、多宿主考虑以及Cisco...
IPv6技术详解：从基础到过渡技术
IPv6技术培训的内容涵盖了IPv6地址格式、邻居发现机制、OSPFv3路由协议的学习，以及IPv6过渡技术的介绍。通过培训，学员能够理解和掌握这些关键技术，从而更好地应对IPv6网络环境中的挑战和机遇，例如，理解如何配置...
MPLS TE与IPv6的融合：探索下一代网络的新篇章
![MPLS TE与IPv6的融合：探索下一代网络的新篇章]...紧接着，文章探讨了IPv6的核心特性和在现代网络中的应用，包括过渡技术和性能评估。随后，本文提供了一份
A-Frame引擎开发：A-Frame输入与交互系统+HTML与WebVR概述+A-Frame输入系统介绍+键盘与鼠标输入+事件处理机制+触摸屏输入+VR控制器输入+VR控制器输入等教程
最新发布
09-03
A-Frame引擎开发：A-Frame输入与交互系统_（1）.A-Frame基础知识.docx A-Frame引擎开发：A-Frame输入与交互系统_（1）.A-Frame引擎概述.docx A-Frame引擎开发：A-Frame输入与交互系统_（2）.A-Frame输入系统基础.docx A-Frame引擎开发：A-Frame输入与交互系统_（2）.HTML与WebVR概述.docx A-Frame引擎开发：A-Frame输入与交互系统_（3）.A-Frame输入系统介绍.docx A-Frame引擎开发：A-Frame输入与交互系统_（3）.键盘与鼠标输入.docx A-Frame引擎开发：A-Frame输入与交互系统_（4）.事件处理机制.docx A-Frame引擎开发：A-Frame输入与交互系统_（4）.事件处理机制v1.docx A-Frame引擎开发：A-Frame输入与交互系统_（4）.触摸屏输入.docx A-Frame引擎开发：A-Frame输入与交互系统_（5）.VR控制器输入.docx A-Frame引擎开发：A-Frame输入与交互系统_（5）.鼠标和触控输
基于 MPLS的移动 IPv6网络的无缝切换方案 (2004年)
05-11
在集成了多协议标签交换的移动 IPv6网络中设计了一种无缝切换方案,它通过限制标签交换路径 (LSP)的重建范围和在切换时对主机双播数据来实现低时延和低分组丢失率的切换,并提出了一种快速查 找主机切换前后发送分组历经路径的最近公共点的算法,实现了 LSP重建时延和双播冗余的最小化 .此外, 使用层次移动 IPv6和2层触发信息来减少注册时延和路由器搜索时延,进一步加速了切换 .理论和仿真分 析表明,所提方案的切换时延小于现有方案的时延,它能更好地支持主机的高速移动 .
6PE和6VPE
weixin_30716725的博客
08-28 1950
转自：https://wenku.baidu.com/view/4f094ec68762caaedd33d4c7.html 6PE：CE<-->PE设备（uni-uni） 6VPE：CE<-->PE<-->P(uni-nni) 转载于:https://www.cnblogs.com/sprinaut/p/9546348.html...
IPv6实验 6PE
繁星流动天际
04-22 893
6PE, a similar technology that is used to transport IPv6 traffic across an existing IPv4+MPLS core without touching your core equipment (P routers). The primary reason for this solution is as of this...
思科路由器MPLS OptionC1 IPv6配置
YunHanJingYa的博客
11-27 1919
MPLS VPN OptionC1的IPv6配置实验
计算机网络 网络层下 | IPv6 路由选择协议，P多播，虚拟专用网络VPN，MPLS多协议标签
专注于人工智能的算法与应用
12-19 1685
这样，当内部设备发送请求时，路由器会将请求从内部IP地址和端口号转换为公共IP地址和不同的端口号，以确保响应的数据包能够正确返回到请求的设备。有些时候内部网络的某些主机并不需要连到互联网中，只需要和内部网络的其他网络通信即可，这时候便没必要再给他们全球独一无二的地址了。第二：因为组员关系是动态的，因此本地多播路由器要周期性探寻本地局域网上的主机，以便知道这些主机继续是组的成员。网络出故障后的传播时间很慢。第一：当某个主机加入新的多播组时，该主机应向多播组的多播地址发送IGMP报文，申明自己是该组的成员。
实例拓扑基于mpls的多协议互联（ipv4，ipv6双栈和ipv6孤岛互联）
2301_76733644的博客
09-24 836
实现mpls的多vrf虚拟路由表的跨不同网络协议通信，ipv4/ipv6双栈和基于mpls封装和ipv4的ipv6孤岛互联。
IPv6 BGP/MPLS 虚拟专用网络 Option A
qq_44751470的博客
08-08 585
一.拓扑图 Option A拓扑图 二.实验目的 1.配置IPv6 BGP/MPLS 虚拟专用网络 Option A 三.IPv6 BGP/MPLS 虚拟专用网络 Option A 1. 2. 3. 4. 四.简单配置 1.CE_1 sysname CE_1 # undo info-center enable # ipv6 # interface GigabitEthernet0/0/0 ipv6 enable ipv6 address 2001::1/64 # interface LoopB
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

张白夕

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
