VRRP（Virtual Router Redundancy Protocol）是一种网络容错协议，确保在主路由故障时，流量能无缝切换到备份路由，维持网络连续性和可靠性。协议基于优先级选举Master和Backup设备，Master定期发送VRRP报文，若Backup长时间未收到报文，则接管成为Master。实验中，通过在R1和R2上配置VRRP，实现了在路由器故障时PC的网关自动切换，降低了网络中断的影响。

概念

虚拟路由冗余协议VRRP（Virtual Router Redundancy Protocol）是一种用于提高网络可靠性的容错协议。通过VRRP，可以在主机的下一跳设备出现故障时，及时将业务切换到备份设备，从而保障网络通信的连续性和可靠性。

VRRP 的 Master选举基于优先级，优先级取值范围是0~255，默认情况下，配置优先级为100，优先级大的为Master，优先级小的为Backup。在接口上可以通过配置优先级的大小来手工选择 Master 设备

VRRP工作原理

1）VRRP在设备(接口)上运行之后，会形成一个虚拟的网关设备。会通过发送 VRRP 的报文，比较其中的参数，从而在多个真实的网关设备之间确定出不同的设备角色：

2）master - 主设备；有且只有1个

3）backup - 备份设备；可以有很多

4）一旦确定设备的master和backup的角色之后，就仅有master一直周期性的发送 vrrp 报文

5）如果backup 设备，在一定的时间内，没有收到 master 发送过来的 vrrp 报文，就认为master 设备出现了故障，从而进行设备角色的切换

实验

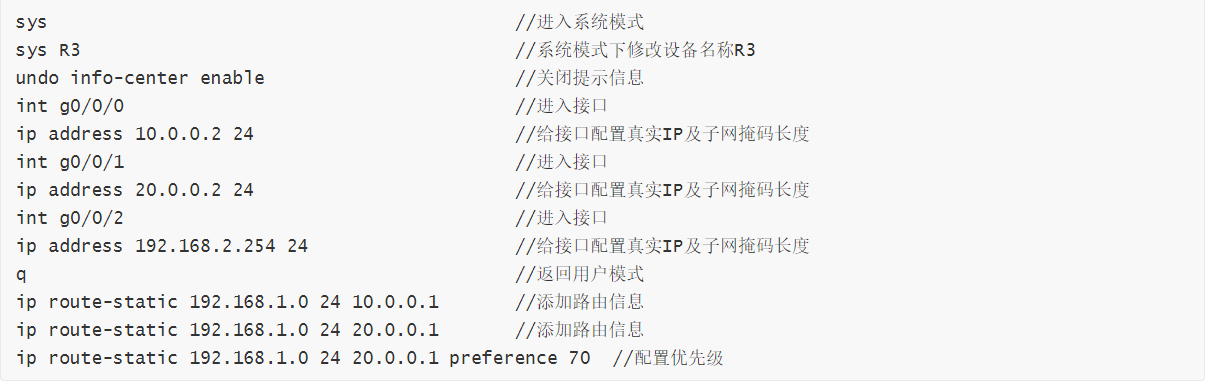

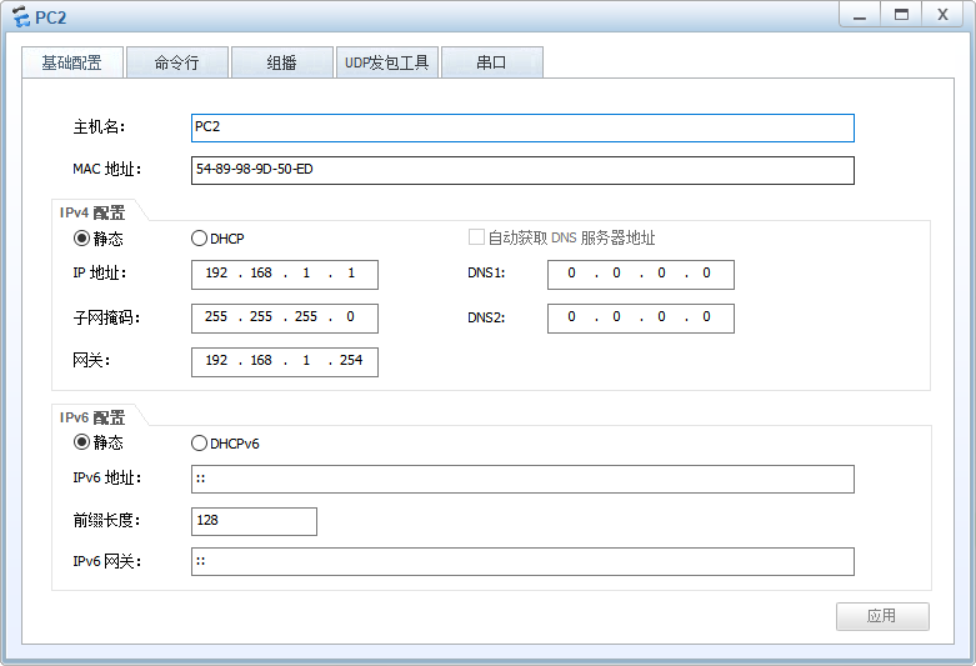

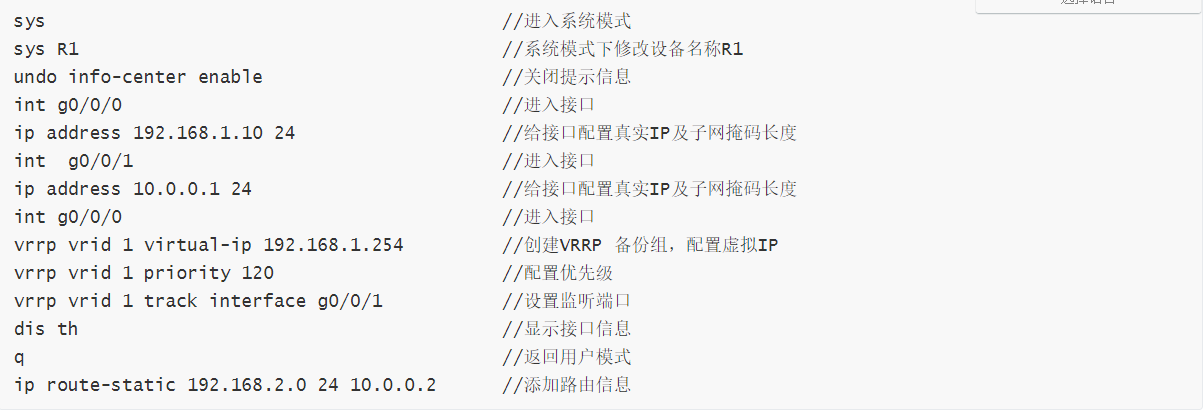

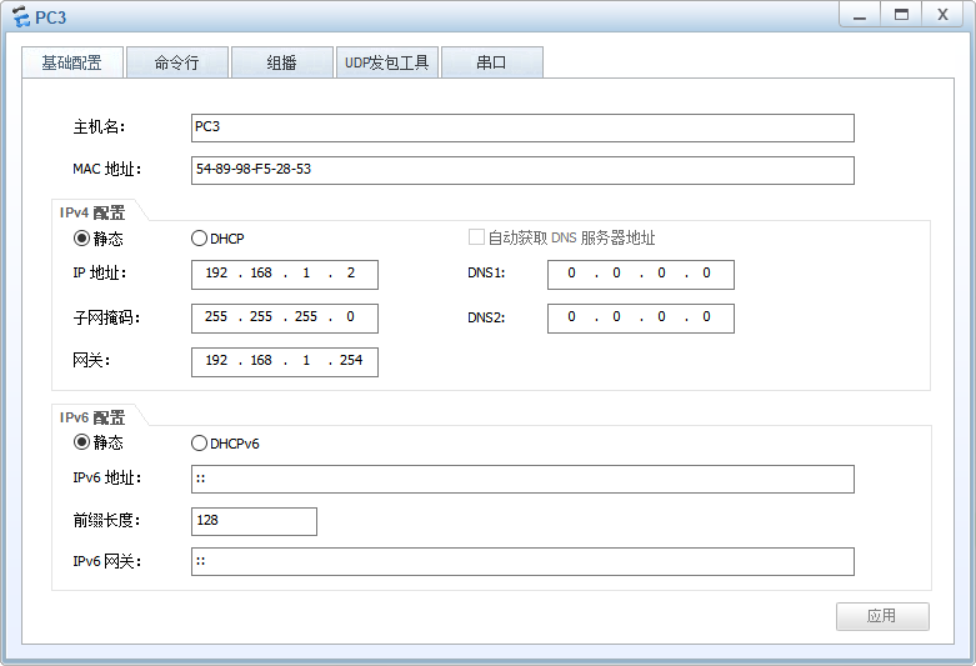

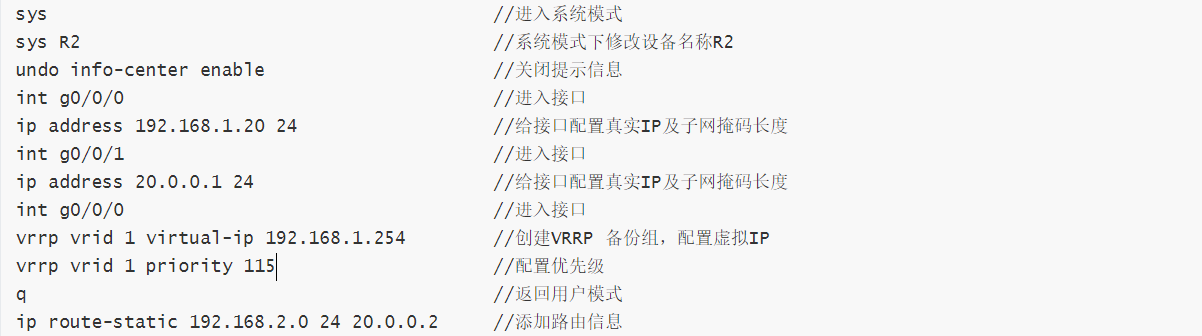

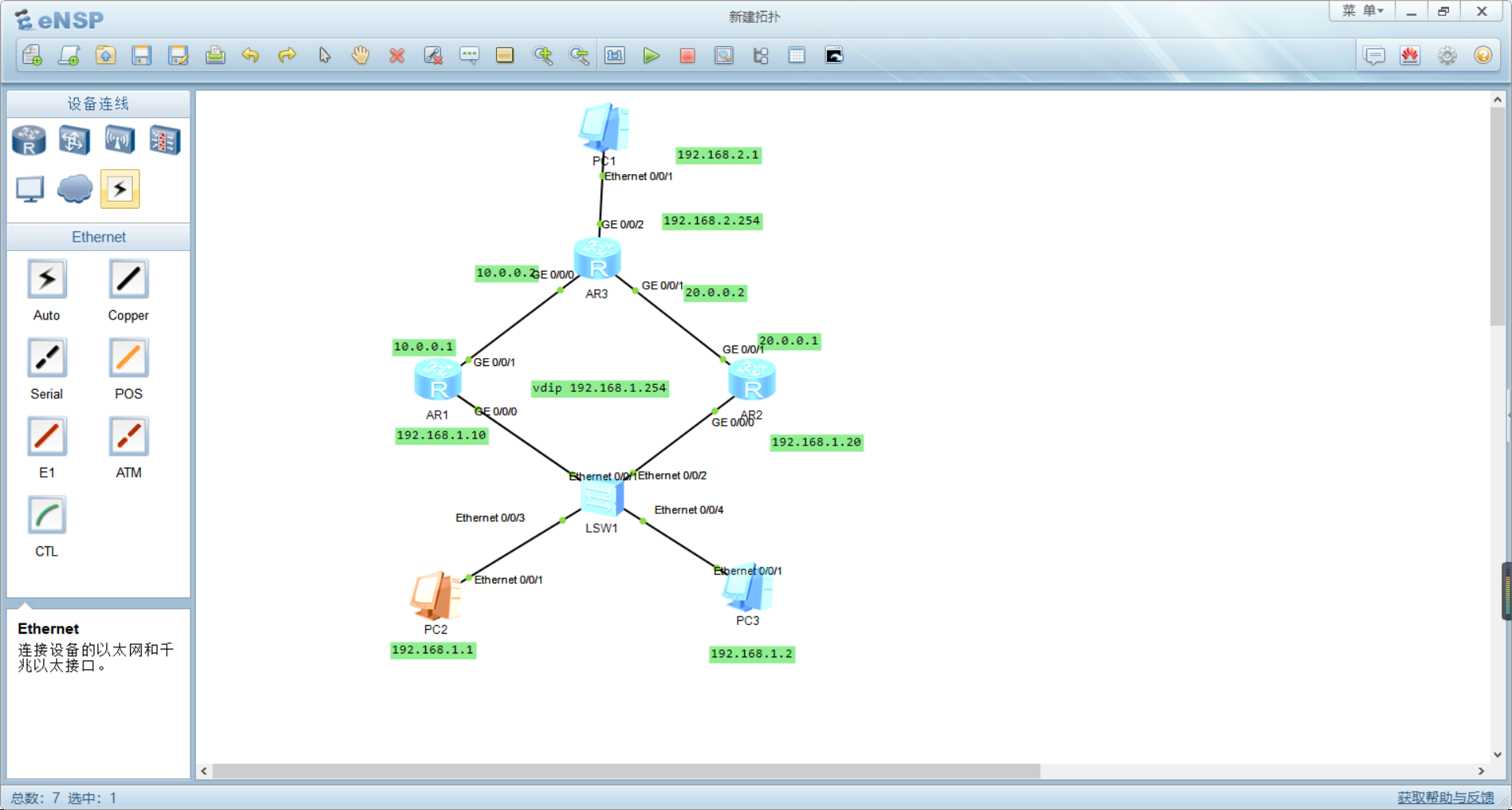

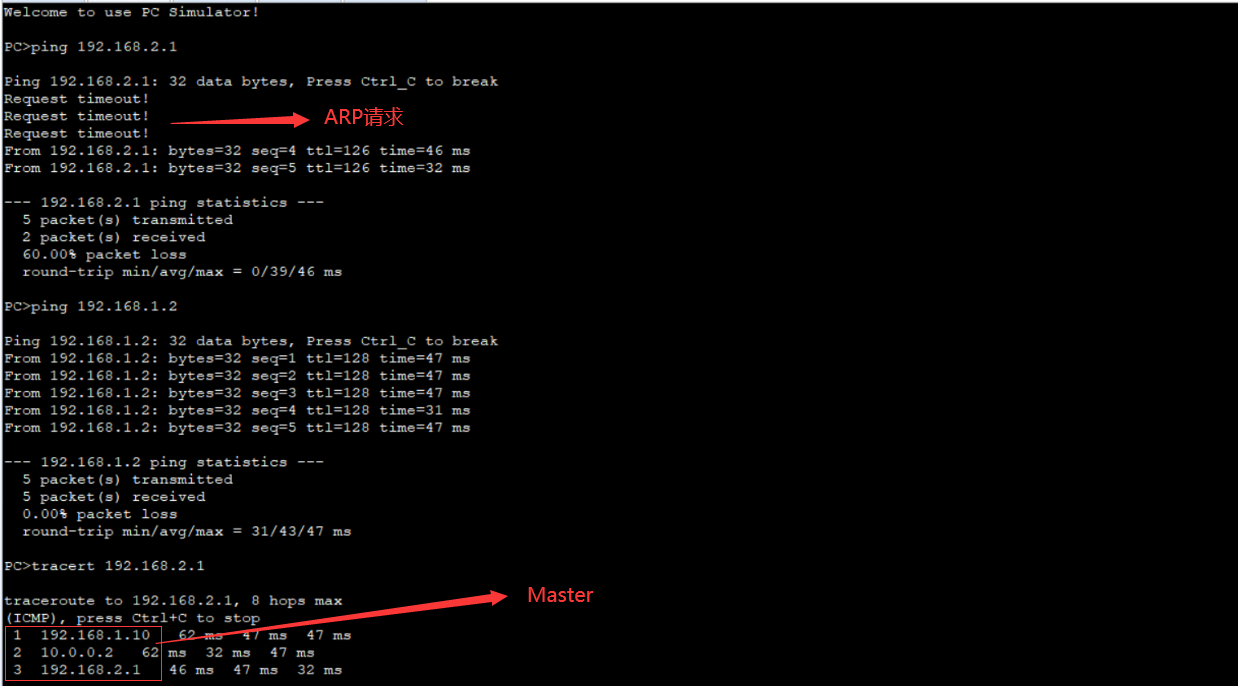

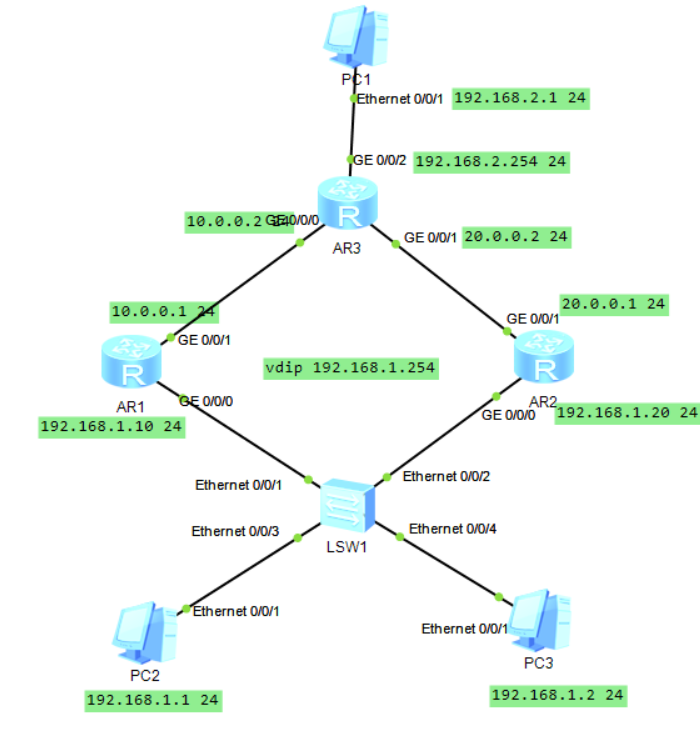

PC2、PC3通过交换机sw1连接路由器R3。为了提高可靠性，增加两台路由器R1、R2作为双出口连接R3，在双网关的情况下，如果在PC 上配置R1 或R2 的真实IP 地址作为网关，当其中一台路由器故障时，就需要手动更改PC 的网关IP，会带来一定时间的断网，造成数据丢失等影响。为了能够使故障所造成的断网影响达到最小化，增强网络的可靠性，网络管理员在R1 与R2 之间部署VRRP 协议，这样当任一网关发生故障时就能自动切换。这里在R3后连接一台PC,用PC2、PC3来连接PC1进行测试
