ENSP-ISIS实验

原创 已于 2024-01-16 21:19:35 修改
· 834 阅读 · 10 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

于 2024-01-16 21:03:04 首次发布

实验要求：

1.合理规划 level1-2

2.r1访问r5的环回走r6

3.全网可达

 实验步骤：

1、IP地址配置

R1：

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 18.1.1.1 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.1.1.1 24
[R1]int LoopBack 0
[R1-LoopBack0]ip add 1.1.1.1 32

R2：

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 23.1.1.1 24
[R2]int LoopBack 0
[R2-LoopBack0]ip add 2.2.2.2 32

R3：

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 23.1.1.2 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 34.1.1.1 24
[R3]int LoopBack 0
[R3-LoopBack0]ip add 3.3.3.3 32

R4：

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 46.1.1.1 24
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 45.1.1.1 24
[R4-GigabitEthernet0/0/1]int g0/0/2
[R4-GigabitEthernet0/0/2]ip add 34.1.1.2 24
[R4]int LoopBack 0
[R4-LoopBack0]ip add 4.4.4.4 32

R5：

[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 45.1.1.2 24
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip add 56.1.1.1 24
[R5]int LoopBack 0
[R5-LoopBack0]ip add 5.5.5.5 32

R6：

[R6]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 67.1.1.1 24
[R6-GigabitEthernet0/0/0]int g0/0/1
[R6-GigabitEthernet0/0/1]ip add 56.1.1.2 24
[R6-GigabitEthernet0/0/1]int g0/0/2
[R6-GigabitEthernet0/0/2]ip add 46.1.1.2 24
[R6]int LoopBack 0
[R6-LoopBack0]ip add 6.6.6.6 32

R7：

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 67.1.1.2 24
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add 78.1.1.1 24
[R7]int LoopBack 0
[R7-LoopBack0]ip add 7.7.7.7 32

R8：

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 18.1.1.2 24
[R8-GigabitEthernet0/0/0]int g0/0/1
[R8-GigabitEthernet0/0/1]ip add 78.1.1.2 24
[R8]int LoopBack 0
[R8-LoopBack0]ip add 8.8.8.8 32
2、创建isis服务进程

R1：

[R1]isis 1
[R1-isis-1]network-entity 49.0002.1111.1111.1111.00
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]isis enable 1
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]isis enable 1
[R1]interface LoopBack 0
[R1-LoopBack0]isis enable 1

R2：

[R2]isis 1
[R2-isis-1]network-entity 49.0002.2222.2222.2222.00
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]isis enable 1
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]isis enable 1
[R2]int LoopBack 0
[R2-LoopBack0]isis enable 1

R3：

[R3]isis 1
[R3-isis-1]network-entity 49.0001.3333.3333.3333.00
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]isis enable 1
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]isis enable 1
[R3]int LoopBack 0
[R3-LoopBack0]isis enable 1

R4：

[R4]isis 1
[R4-isis-1]network-entity 49.0001.4444.4444.4444.00
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]isis enable 1
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]isis enable 1
[R4-GigabitEthernet0/0/1]int g0/0/2
[R4-GigabitEthernet0/0/2]isis enable 1
[R4]int LoopBack 0
[R4-LoopBack0]isis enable 1

R5：

[R5]isis 1
[R5-isis-1]network-entity 49.0001.5555.5555.5555.00
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0]isis enable 1
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]isis enable 1
[R5]int LoopBack 0
[R5-LoopBack0]isis enable 1

R6：

[R6]isis 1
[R6-isis-1]network-entity 49.0001.6666.6666.6666.00
[R6]int g0/0/0
[R6-GigabitEthernet0/0/0]isis enable 1
[R6-GigabitEthernet0/0/0]int g0/0/1
[R6-GigabitEthernet0/0/1]isis enable 1
[R6-GigabitEthernet0/0/1]int g0/0/2
[R6-GigabitEthernet0/0/2]isis enable 1
[R6]int LoopBack 0
[R6-LoopBack0]isis enable 1

R7：

[R7]isis 1
[R7-isis-1]network-entity 49.0003.7777.7777.7777.00
[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]isis enable 1
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]isis enable 1
[R7]int LoopBack 0
[R7-LoopBack0]isis enable 1

R8：

[R8]isis 1
[R8-isis-1]network-entity 49.0002.8888.8888.8888.00
[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]isis enable 1
[R8-GigabitEthernet0/0/0]int g0/0/1
[R8-GigabitEthernet0/0/1]isis enable 1
[R8]int LoopBack 0
[R8-LoopBack0]isis enable 1
3、划分level 1、level 2

level 1（R1、R5、R8）：

[R1]isis 1
[R1-isis-1]is-level level-1
[R5]isis 1
[R5-isis-1]is-level level-1
[R8]isis 1
[R8-isis-1]is-level level-1

level 2（R7）：

[R7]isis 1
[R7-isis-1]is-level level-2

此时我们可以看到R1、R5、R8上缺省路由均已过来

​

​

​

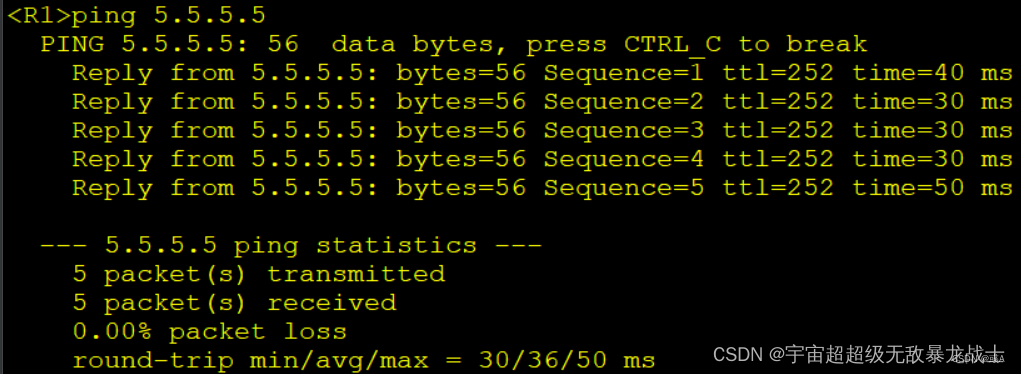

此时R1可以访问R5的环回地址

​

 4、在R6上路由泄露R1给R5

[R6]acl 2000
[R6-acl-basic-2000]rule permit source 1.1.1.1 0.0.0.0
[R6]isis 1
[R6-isis-1]import-route isis level-2 into level-1 filter-policy 2000

此时R5可以访问R1的环回通过走R6

补充：

在上述实验中我们将地址划分为如下部分

R1：

1.1.1.1/32——环回地址

12.1.1.1/24

18.1.1.1/24

R2：

2.2.2.2/32——环回地址

12.1.1.2/24

23.1.1.1/24

R3：

3.3.3.3/32——环回地址

23.1.1.2/24

34.1.1.1/24

R4：

4.4.4.4/32——环回地址

34.1.1.2/24

45.1.1.1/24

46.1.1.1/24

R5：

5.5.5.5/32——环回地址

45.1.1.2/24

56.1.1.1/24

R6：

6.6.6.6/32——环回地址

46.1.1.2/24

56.1.1.2/24

67.1.1.1/24

R7：

7.7.7.7/32——环回地址

67.1.1.2/24

78.1.1.1/24

R8：

8.8.8.8/32——环回地址

78.1.1.2/24

18.1.1.2/24
