51单片机-开发版

一.

51单片机：内核使用8051的所有单片机统称51单片机，是8位的。

RAM存储器：(内存条）512字节，是随机存储器，特点是掉电会丢失，像工厂，停止运作，工厂内的东西就不在了。手机：运行内存

ROM存储器：(硬盘）8k(flash）只读存储器，掉电不丢失，相当于仓库，停止运行，仓库的东西还在，长时间存储。手机：内存

工作频率：12MHZ，通过晶振电路推动单片机指令的运行(心脏)，晶振电路提供12mhz的频率。单片机的运行速度。

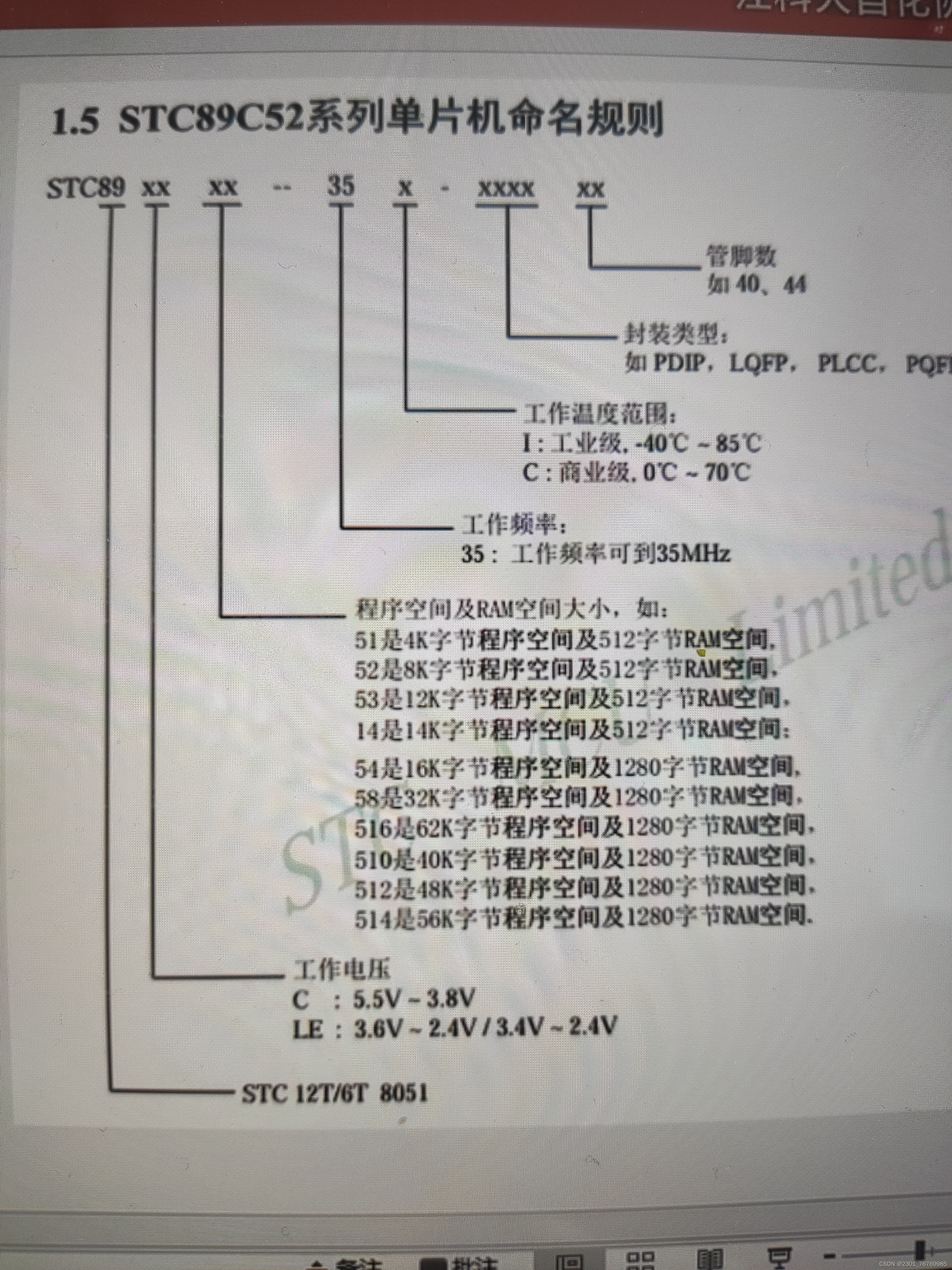

命名规则：

 35：工作频率最高达35MHZ

I:表示工业级，-40℃～85℃   (C：商业级，0℃～70℃)

封装类型：PDIP(DIP)表示插针直插式的。

单片机芯片：内核与外围设备。

一般内核都一样是8051，外围设备不同。

管脚：

Vcc:电源正极，Gnd:电源负极，XTAL:单片机时钟，接晶振电路，驱动单片机运行指令(自行车脚踏板)，RST:接复位电路，一般为上电自复位，并联一个电容。

总线：有一条总体的线，外围设备通过线连接到总线，就可以驱动外围设备，外围设备都在总线上面挂着。

(由于为8位，所以引脚以8个为一组）

二.单片机最小系统

电源滤波电路：由于电源供电，可能不稳定，时大时小(像水流一样，我们通过电容，先放到大水池里面再从大水池里面，流出比较稳定)插拔有瞬间的干扰，通过电容保持稳定，高压，先充电容，维持正常，低压从电容里面放电，维持正常。

晶振电路：通过晶振电路推动单片机指令执行，晶振震动一下，单片机推进一下指令，频率越高运行速度越快。



上电自复位电路：单片机引脚是高电平复位，上电一瞬间，由于电容没有储能，是需要先给电平储能，是通的，然后rst就是高电平，进行复位，充满电以后，就是断路了，就是低电平不复位(stm32，是低电平复位)

注意：有缺口的地方是正极，上面。

D1到D8是LED灯，流水灯。

按键：矩阵按键和独立按键。

IR1：红外接收头，遥控器的接收头，接收遥控器按键的指令。

AT下载：鸡肋，给AT下载的。

无线模块：做无线遥控器，无线鼠标。

DS1302:时钟芯片，做个闹钟，产生时间，读取，进行显示。

复位按键

AD转换：将模拟信号和数字信号进行转换

74H595:扩展I/O口的。

步进电机：精确控制旋转的角度，一圈或者半圈。人可以控制，不会因为电压变化而变化。

超声波：外面要再单独接模块，进行测距

蜂鸣器：根据单片机输出的信号，控制蜂鸣器按照固定频率响(唱歌)，警报⚠️

138译码器：扩展I/O口

24C02:rom，写数据之后，掉电不会丢失。存数据

stc89c52:ROM只能存放代码，由于内存太小，不能存放数据，放在24C02里面。

74HC245:驱动数码管

排座：插液晶屏，LCD1602,插在上面一排

下面排座插：LCD12864

左边电位器：调节液晶屏对比度，显示的清晰度，显示温度等等。

点阵屏：LED阵列的连接方式，显示图案，流动的字母，广告牌。
