单臂路由配置与原理

一、单臂路由的基本配置

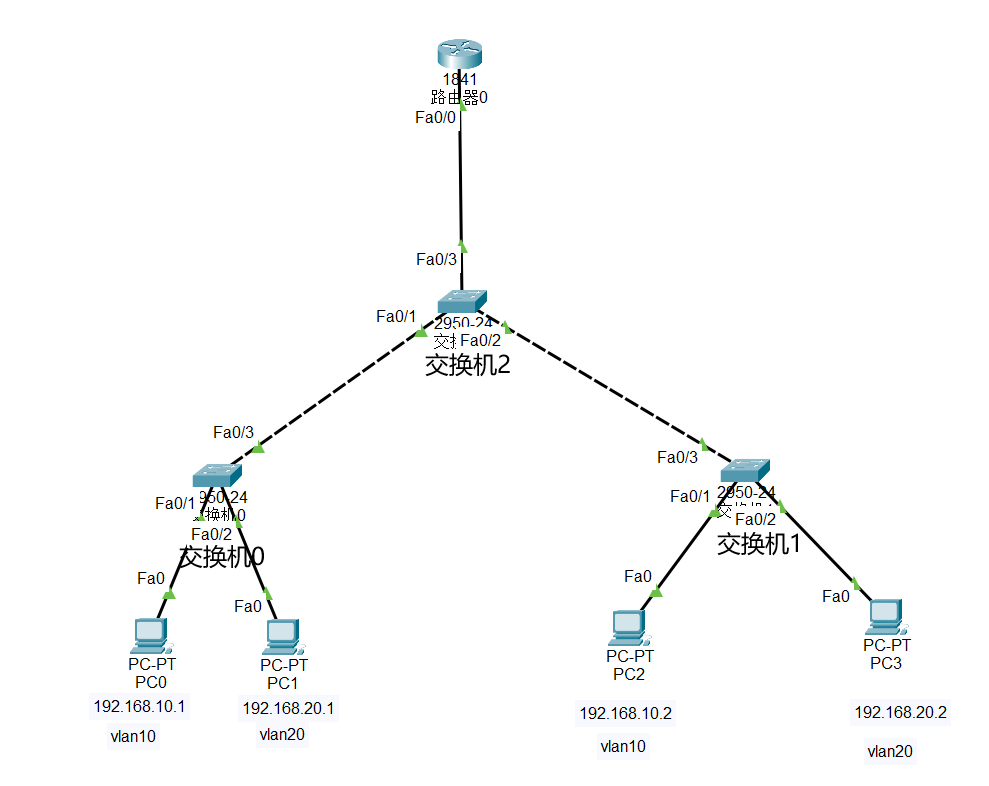

1.拓扑图

	IP地址	子网掩码	网关
PC0	192.168.10.1	255.255.255.0	192.168.10.254
PC2	192.168.20.1	255.255.255.0	192.168.20.254
PC3	192.168.10.2	255.255.255.0	192.168.10.254
PC4	192.168.20.2	255.255.255.0	192.168.20.254

2.配置的过程

交换机0：创建 vlan10，fa0/1,fa0/2接口设置为access，分别放行 vlan10与 vlan20                                                                 fa0/3接口设置为trunk，放行所有vlan

交换机1：创建 vlan20，fa0/1,fa0/2接口设置为access，分别放行 vlan10与 vlan20                                                                 fa0/3接口设置为trunk，放行所有vlan

交换机2：创建 vlan10，vlan20，接口都设置为trunk，放行所有vlan

路由器0：添加虚拟子接口 fa0.0.10，指定该子接口使用 IEEE 802.1Q 协议封装，并关联 VLAN 10

                添加虚拟子接口 fa0.0.10，指定该子接口使用 IEEE 802.1Q 协议封装，并关联 VLAN 20

1.配置的关键命令

交换机0：switchport mode access

                switchport access vlan ?

交换机1：同交换机0

交换机2：switchport mode trunk

路由器0：int fa0/0.10

                encapsulation dot1q 10

                ip add 192.168.10.254 255.255.255.0

二、单臂路由跨 vlan通信过程

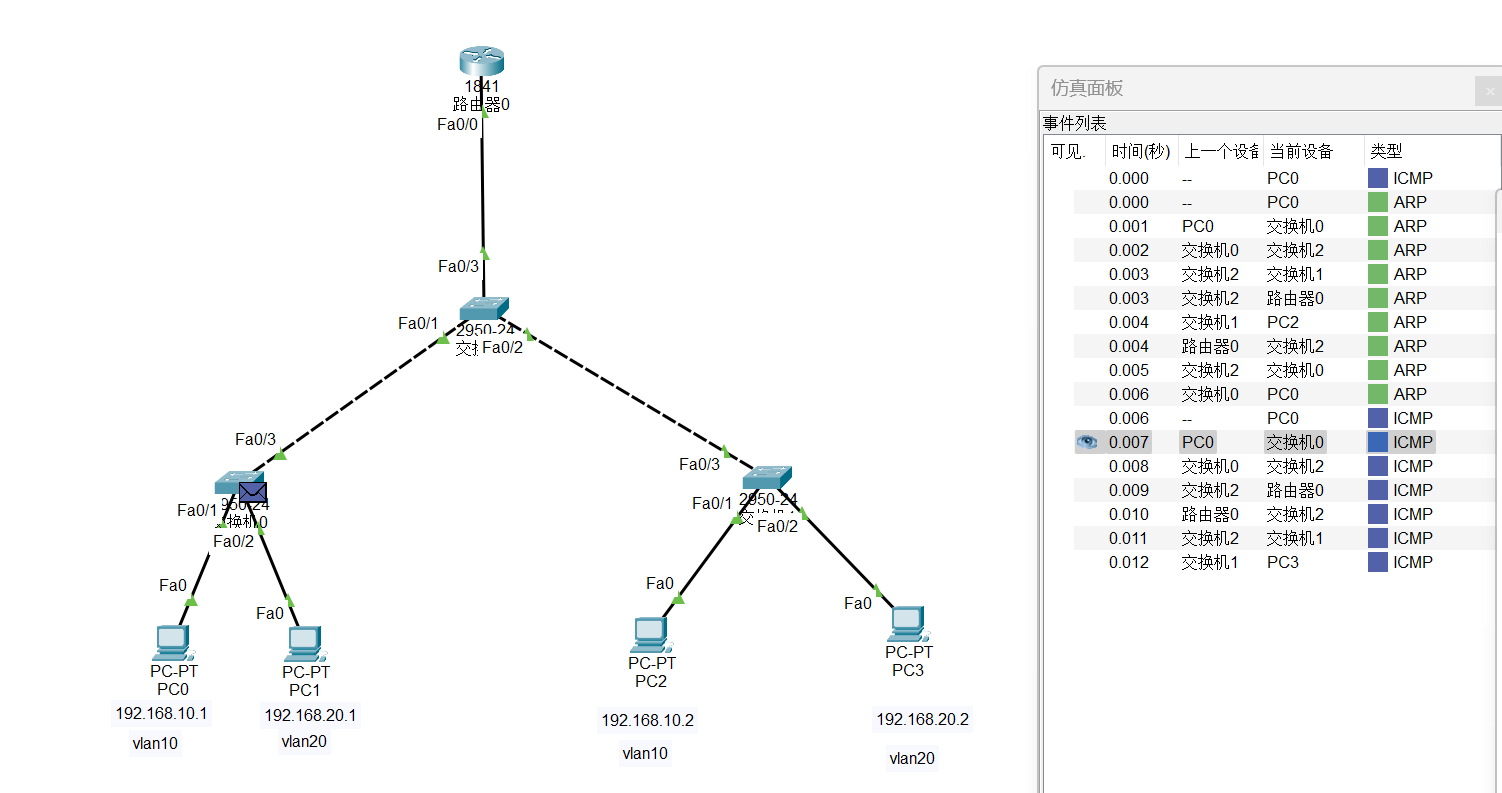

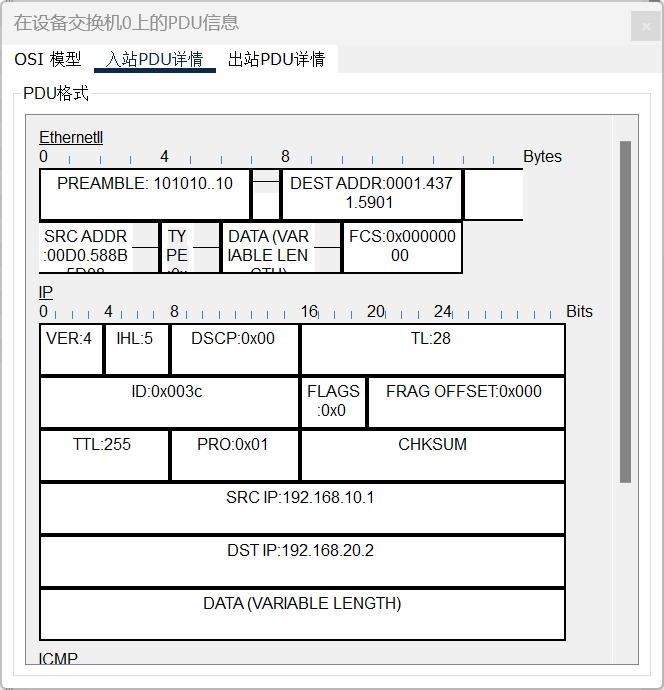

1.PC0 ping PC3，数据帧到达交换机0

                 入站无 vlan标签                                出站有 vlan标签，且 TCL值为 a，与 vlan10对应

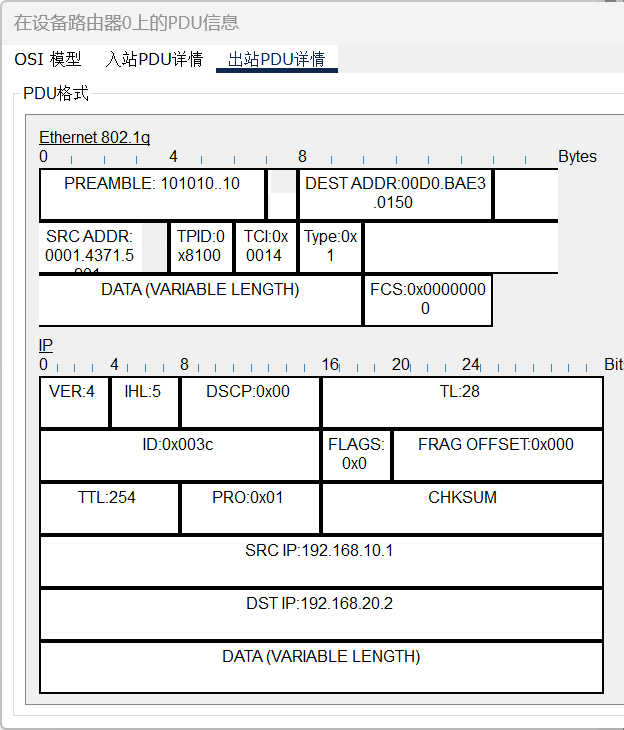

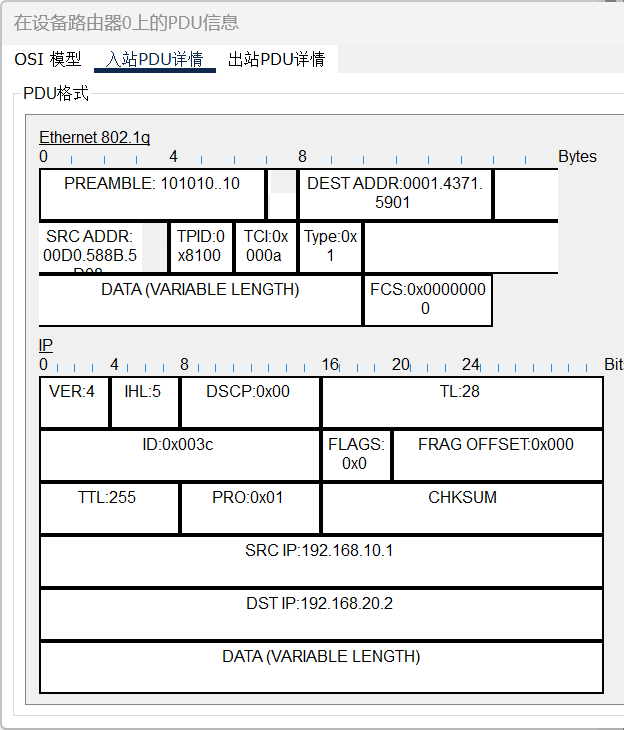

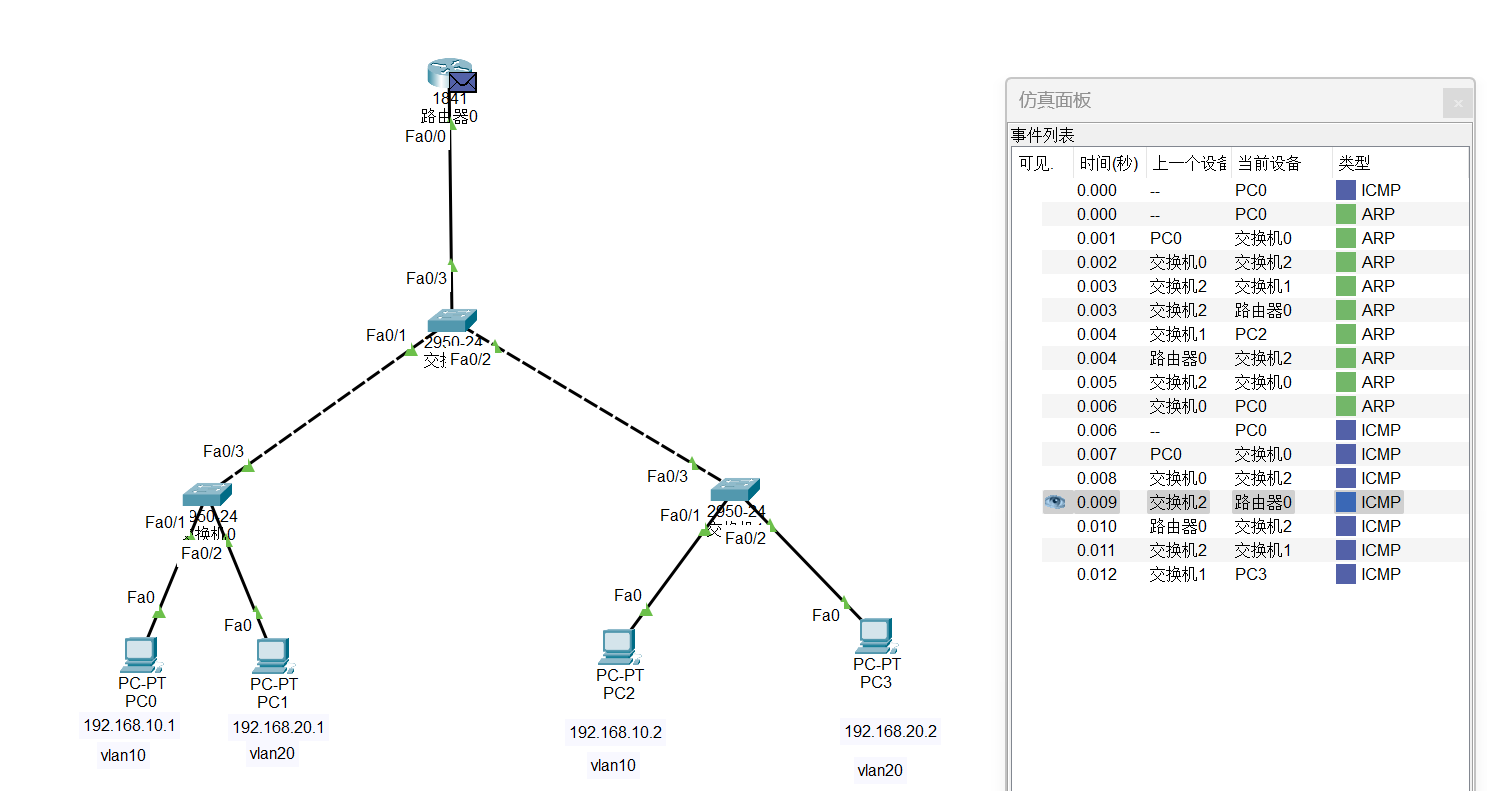

2.数据帧到达路由器0

通过观察入站与出站信息，可以看出两者都有 vlan标签，且路由器成功将数据帧的 vlan标签由 vlan10转为 vlan20

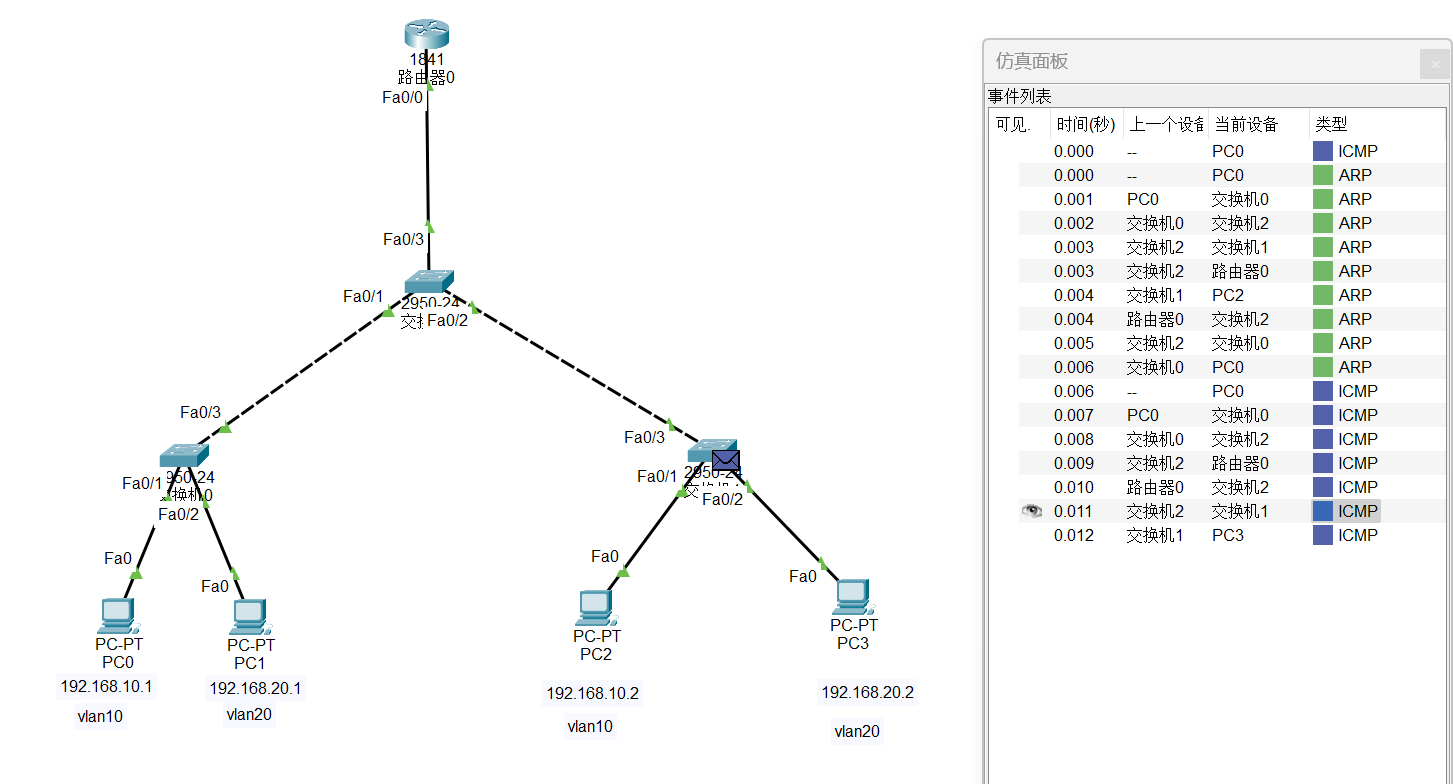

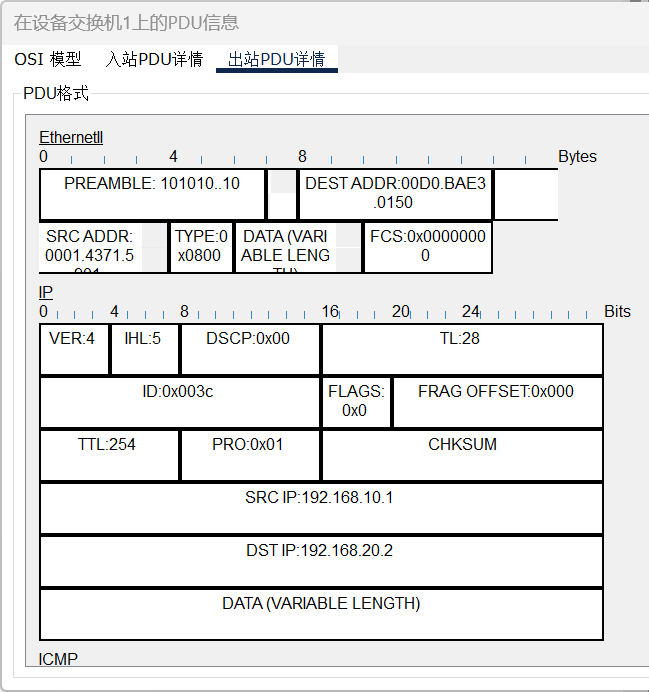

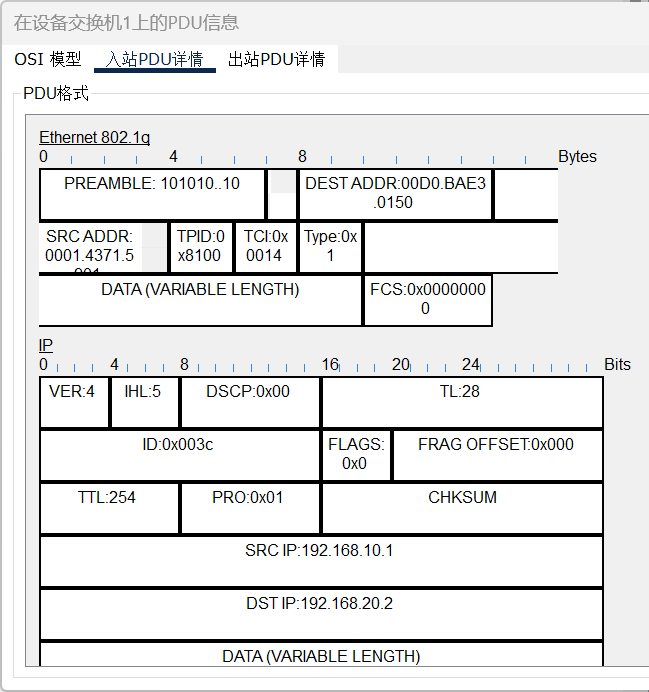

3.数据帧到达交换机1

  入站时含 vlan标签，为 vlan20                                 出战无 vlan标签
