Verilog-双端口RAM（1）

#学习记录#

1  双端口RAM简述

  FPGA工程实践中的RAM形式很多，在设计中常用的RAM有单口RAM：SPRAM(single-port RAM)。双口RAM：TPRAM(two-port RAM)和真双口RAM：(dual-port RAM)。在芯片设计中，具体使用哪一种RAM，要根据设计的需要而定，比如读写速度和面积。图1、图2分别给出了双端口RAM的模块图和时序图。

图1  双端口RAM的模块图

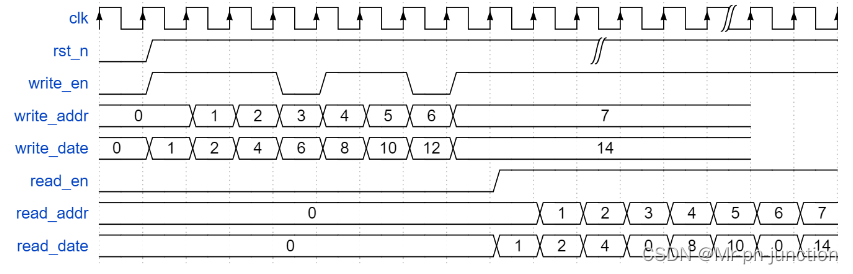

图2  双端口RAM时序图

2  双端口RAM的verilog实现

2.1  代码

`timescale 1ns / 1ps
//
// Company:
// Engineer: Mr-pn-junction
//
// Create Date: 2023/12/08 16:01:55
// Design Name:
// Module Name: dp_ram
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module dp_ram #(
    parameter dly = 1,
    parameter ram_width = 8,
    parameter ram_depth = 16,
    parameter addr_width = 4)
(
    input wr_clk,
    input rd_clk,
    input rst_n,
    input wr_en,
    input rd_en,
    input [addr_width-1:0] wr_addr,
    input [addr_width-1:0] rd_addr,
    input [ram_width-1:0]  wr_data,
    output reg [ram_width-1:0] rd_data
    );
    reg [ram_width-1:0] mem [ram_depth-1:0];
always @(posedge wr_clk  ) begin
    if(wr_en)
        mem[wr_addr] <= #dly wr_data;


end

always @(posedge rd_clk or negedge rst_n) begin
    if(!rst_n)
        rd_data <= 8'b0;
    else if(rd_en)
        rd_data <= #dly  mem[rd_addr];

end

endmodule

2.2  testbench

`timescale 1ns / 1ps
//
// Company:
// Engineer: Mr-pn-junction
//
// Create Date: 2023/12/08 16:35:19
// Design Name:
// Module Name: dp_ram_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//


module dp_ram_tb( );
    parameter dly = 1;
    parameter ram_width = 8;
    parameter ram_depth = 16;
    parameter addr_width = 4;
    reg wr_clk;
    reg rd_clk;
    reg wr_en;
    reg rd_en;
    reg rst_n;
    reg [addr_width-1:0] wr_addr;
    reg [addr_width-1:0] rd_addr;
    reg [ram_width-1:0]  wr_data;
    wire [ram_width-1:0] rd_data;
dp_ram test (
    .wr_clk(wr_clk),
    .rd_clk(rd_clk),
    .wr_en(wr_en),
    .rd_en(rd_en),
    .rst_n(rst_n),
    .wr_addr(wr_addr),
    .rd_addr(rd_addr),
    .wr_data(wr_data),
    .rd_data(rd_data)

);
initial begin
    wr_clk = 1'b0;
    rd_clk = 1'b0;
    wr_en = 1'b1;
    rst_n = 1'b0;
    rd_en = 1'b0;
    wr_data = 8'b0000_0000;
    wr_addr = 4'b0000;
    rd_addr = 4'b0000;
    #10
    rst_n = 1'b1;
    #310
    wr_en = 1'b0;
    rd_en = 1'b1;
    #500
    $stop;

end
always @(posedge wr_clk or negedge rst_n)begin
    if(!rst_n)begin
        wr_data =8'b0;
        wr_data = 4'b0;
    end
    else begin
        if(wr_en) begin
        wr_data = wr_data +8'b0000_0001;
        wr_addr = wr_addr + 4'b0001;
        end
        else begin
        wr_data = 8'b0000_00000;
        wr_addr = 4'b0000;
        end
     end
end
always @(posedge rd_clk)begin
    if(rd_en) begin
        rd_addr = rd_addr + 4'b0001;
    end
    else begin
        rd_addr = 4'b0000;
    end
end
always #10 wr_clk = ~wr_clk;
always #15 rd_clk = ~rd_clk;


endmodule

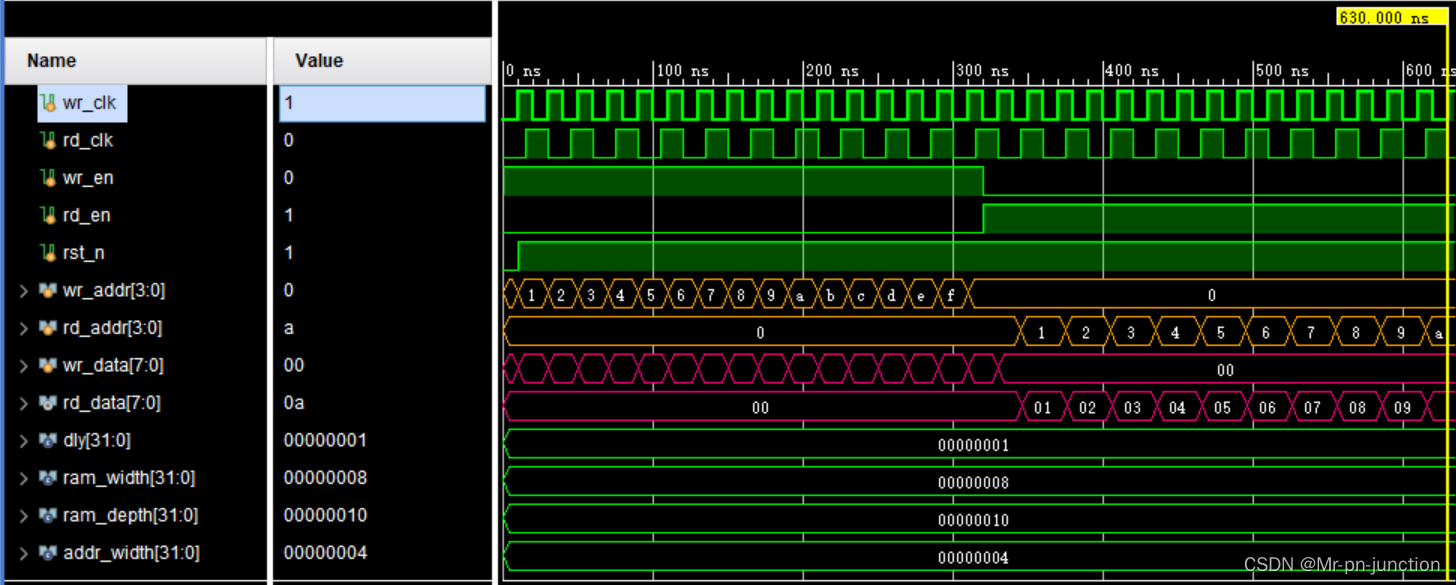

2.3  仿真结果

参考文献

[1] 同步FIFO设计.12.同步和异步FIFO的设计_哔哩哔哩_bilibili

--------------------------------------------------------------------------------------------------------------------------------

因作者水平有限，如有错误请指出。
